一种纺织生产用自动换蜡装置.pdf

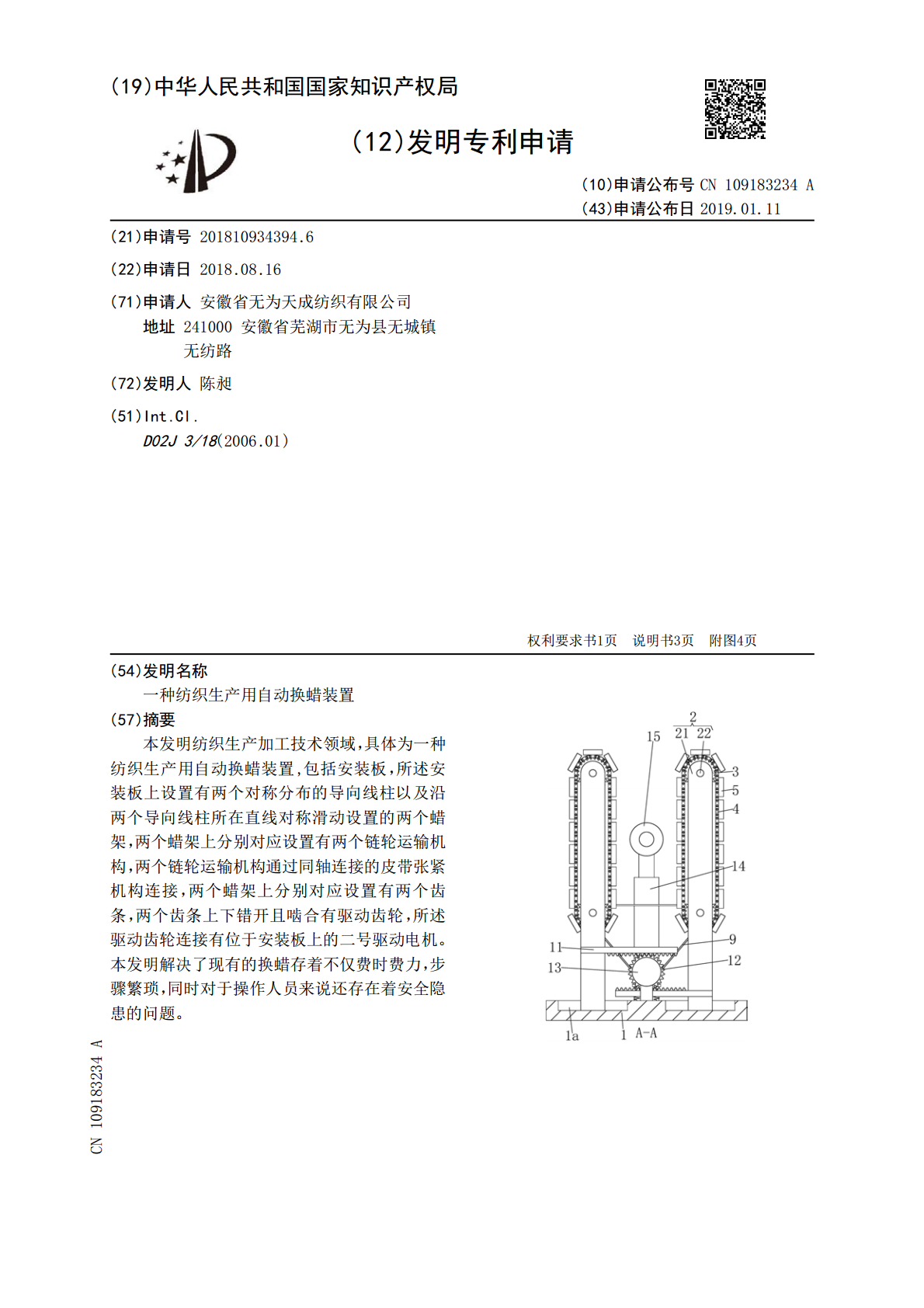

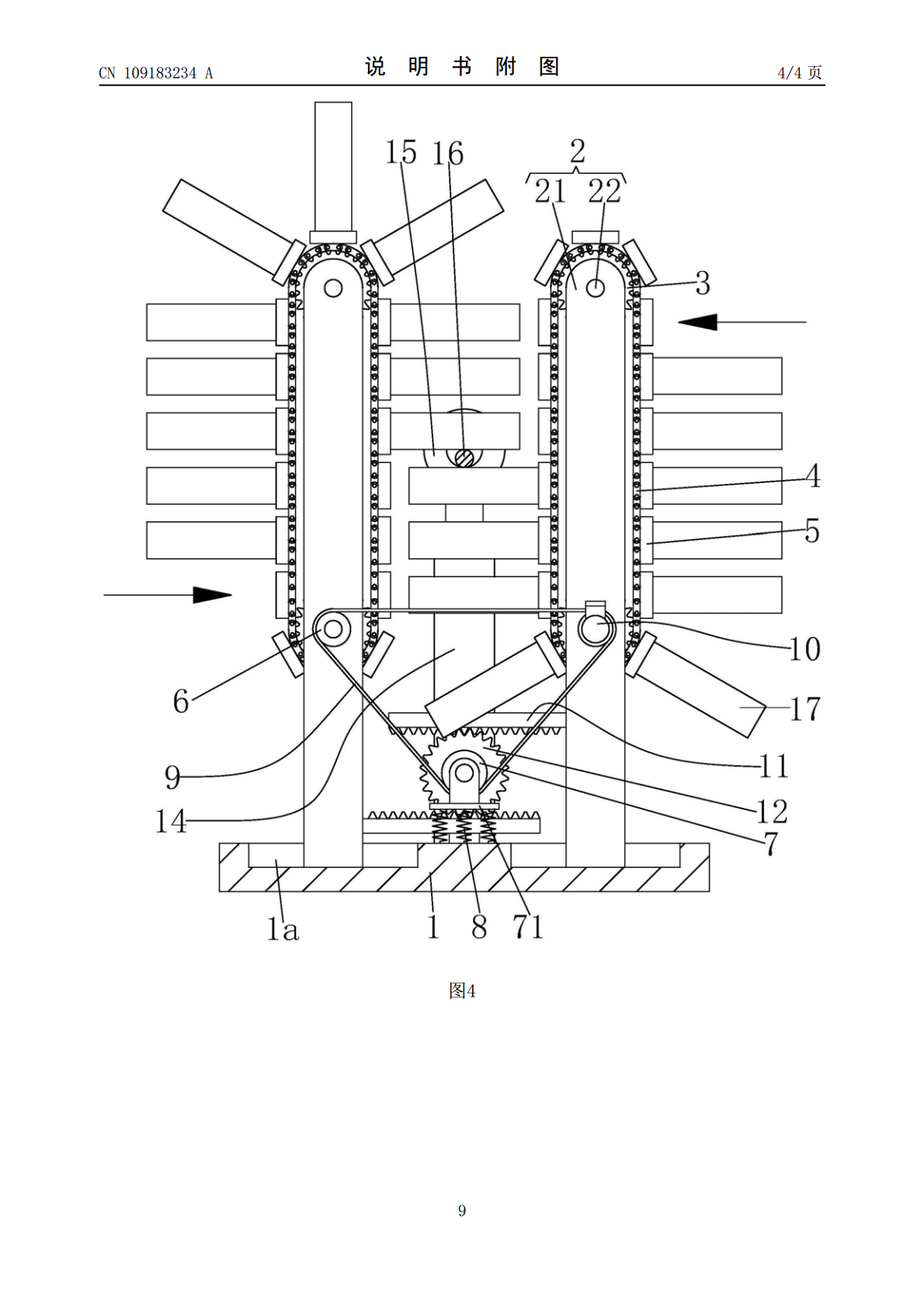

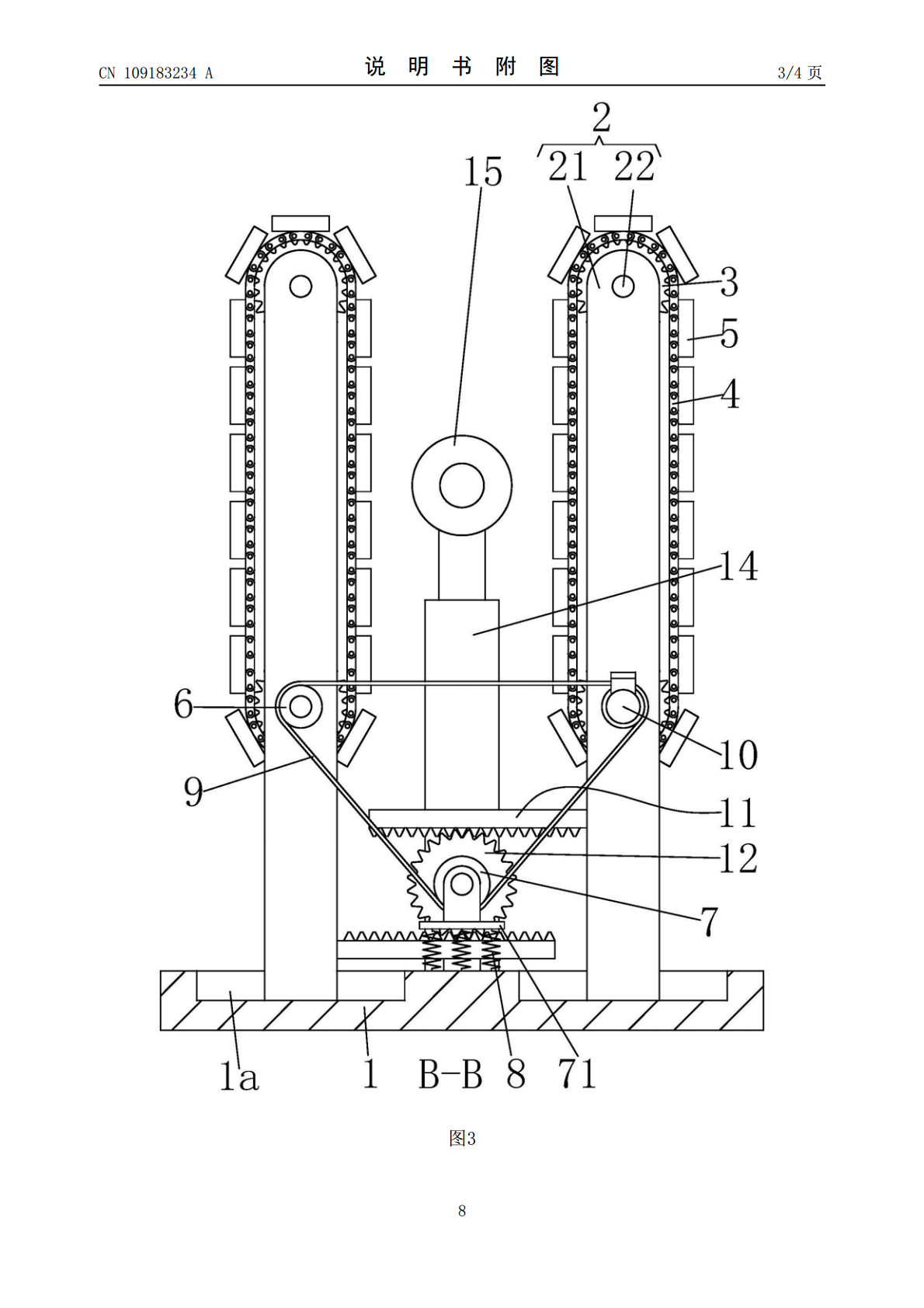

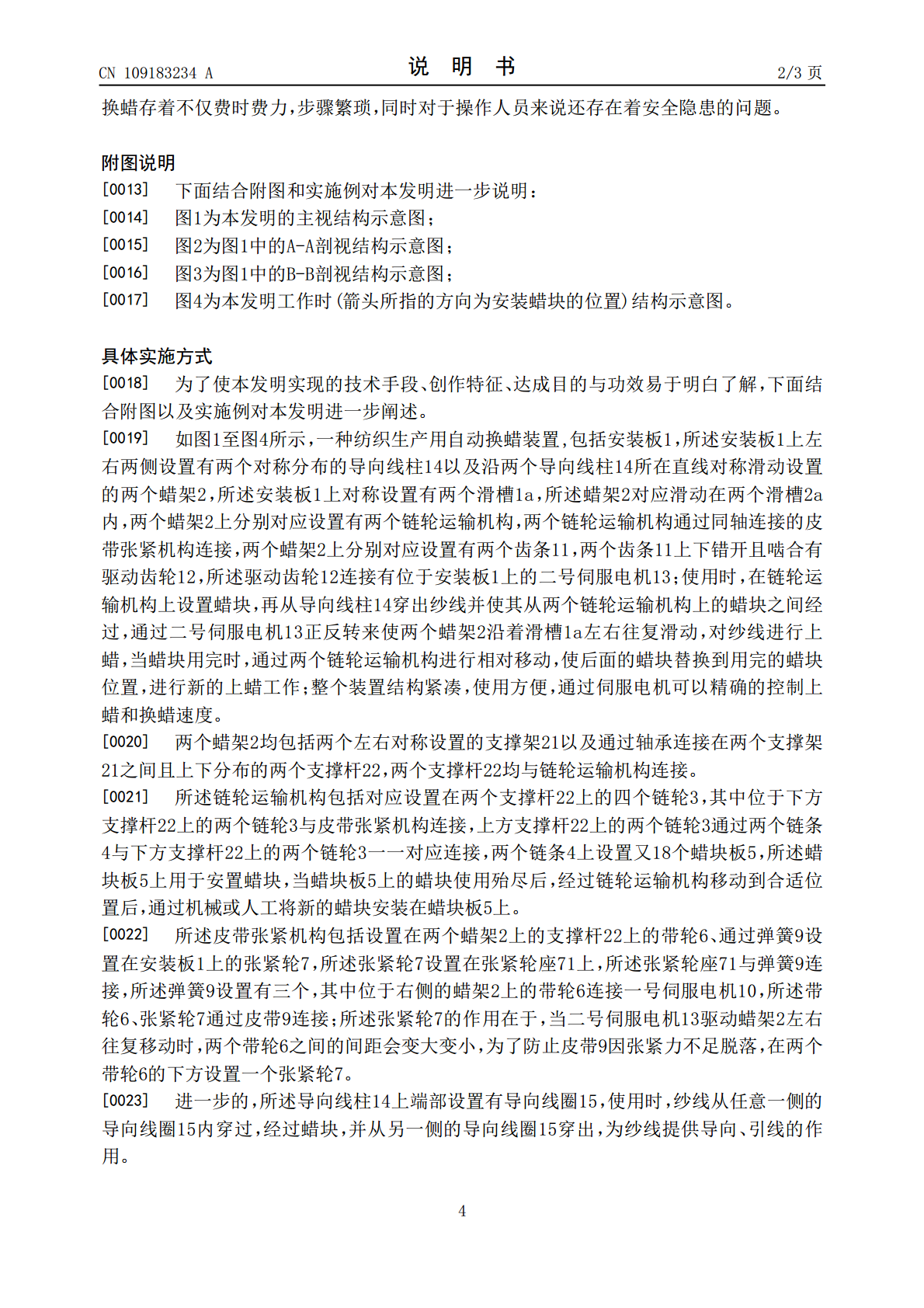

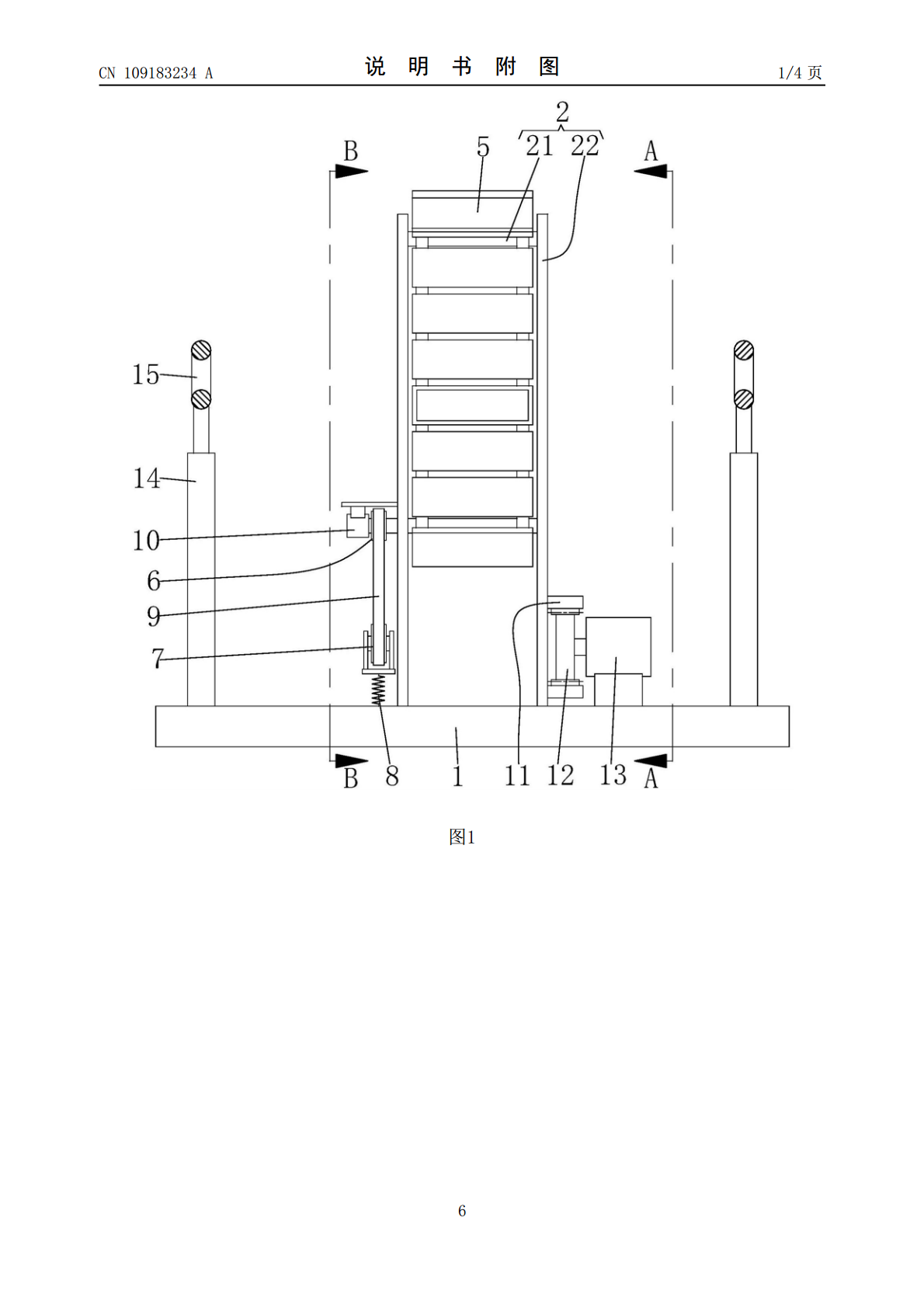

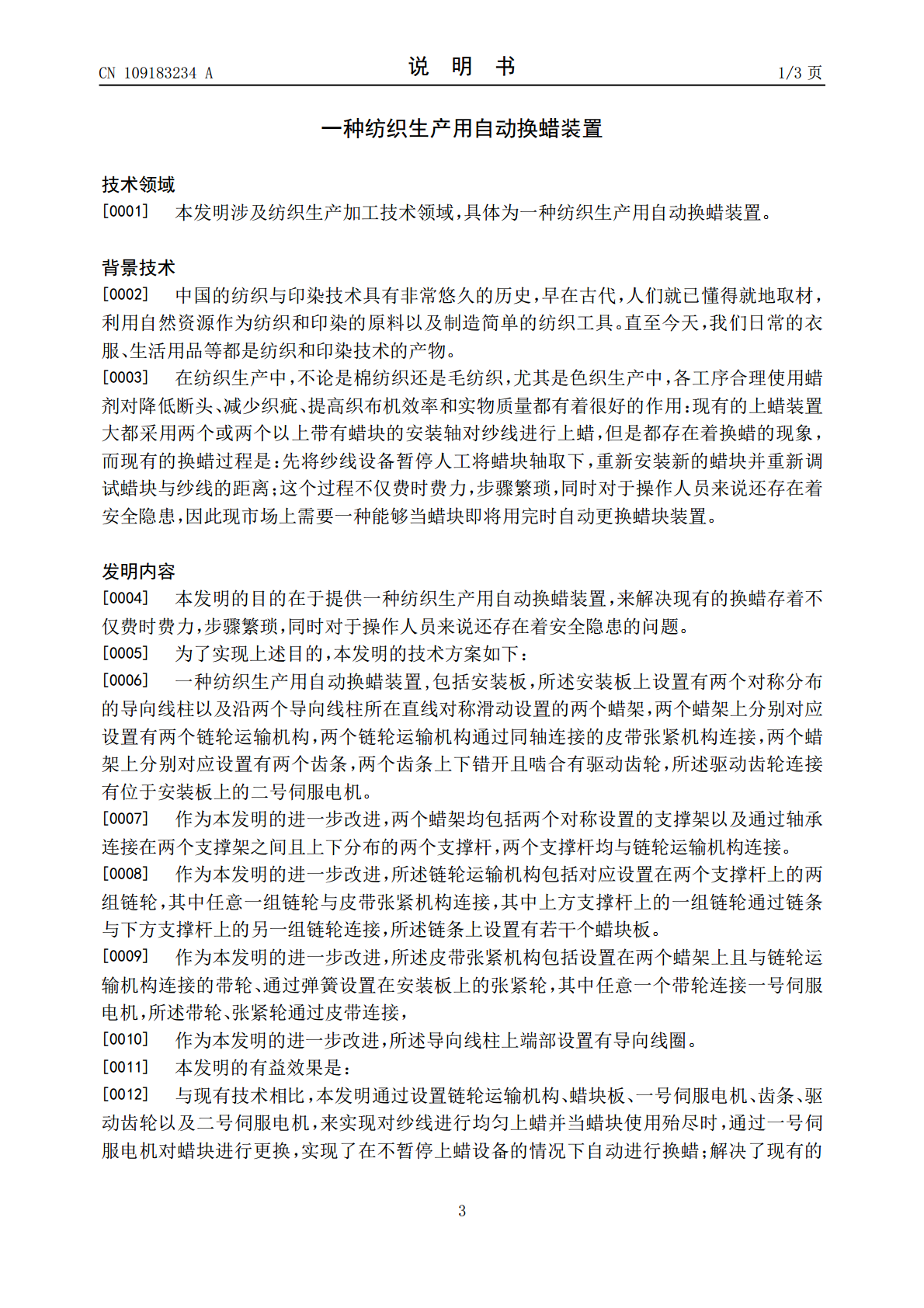

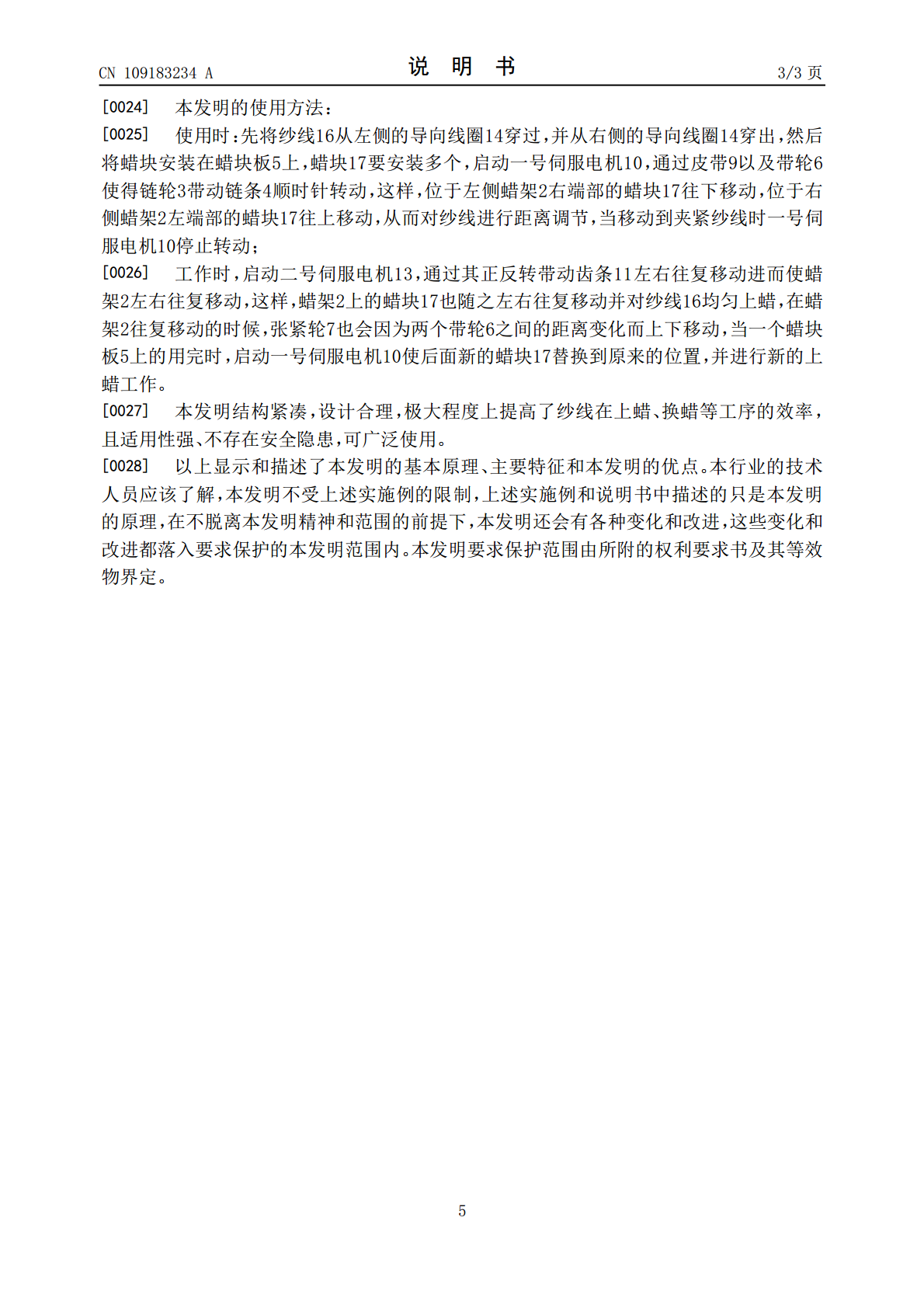

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109183234A(43)申请公布日2019.01.11(21)申请号201810934394.6(22)申请日2018.08.16(71)申请人安徽省无为天成纺织有限公司地址241000安徽省芜湖市无为县无城镇无纺路(72)发明人陈昶(51)Int.Cl.D02J3/18(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种纺织生产用自动换蜡装置(57)摘要本发明纺织生产加工技术领域，具体为一种纺织生产用自动换蜡装置,包括安装板，所述安装板上设置有两个对称分布的导向线柱以及沿两个导向线柱所在直线对称滑动设置的两个蜡架，两个蜡架上分别对应设置有两个链轮运输机构，两个链轮运输机构通过同轴连接的皮带张紧机构连接，两个蜡架上分别对应设置有两个齿条，两个齿条上下错开且啮合有驱动齿轮，所述驱动齿轮连接有位于安装板上的二号驱动电机。本发明解决了现有的换蜡存着不仅费时费力，步骤繁琐，同时对于操作人员来说还存在着安全隐患的问题。CN109183234ACN109183234A权利要求书1/1页1.一种纺织生产用自动换蜡装置,包括安装板(1)，所述安装板(1)上设置有两个对称分布的导向线柱(14)以及沿两个导向线柱(14)所在直线对称滑动设置的两个蜡架(2)，其特征在于：两个蜡架(2)上分别对应设置有两个链轮运输机构，两个链轮运输机构通过同轴连接的皮带张紧机构连接，两个蜡架(2)上分别对应设置有两个齿条(11)，两个齿条(11)上下错开且啮合有驱动齿轮(12)，所述驱动齿轮(12)连接有位于安装板(1)上的二号伺服电机(13)。2.根据权利要求1所述的一种纺织生产用自动换蜡装置,其特征在于：两个蜡架(2)均包括两个对称设置的支撑架(21)以及通过轴承连接在两个支撑架(21)之间且上下分布的两个支撑杆(22)，两个支撑杆(22)均与链轮运输机构连接。3.根据权利要求2所述的一种纺织生产用自动换蜡装置,其特征在于：所述链轮运输机构包括对应设置在两个支撑杆(22)上的两组链轮(3)，其中任意一组链轮(3)与皮带张紧机构连接，其中上方支撑杆(22)上的一组链轮(3)通过链条(4)与下方支撑杆(22)上的另一组链轮(3)连接，所述链条(4)上设置有若干个蜡块板(5)。4.根据权利要求1所述的一种纺织生产用自动换蜡装置,其特征在于：所述皮带张紧机构包括设置在两个蜡架(2)上且与链轮运输机构连接的带轮(6)、通过弹簧(9)设置在安装板(1)上的张紧轮(7)，其中任意一个带轮(6)连接一号伺服电机(10)，所述带轮(6)、张紧轮(7)通过皮带(9)连接。5.根据权利要求1所述的一种纺织生产用自动换蜡装置,其特征在于：所述导向线柱(14)上端部设置有导向线圈(15)。2CN109183234A说明书1/3页一种纺织生产用自动换蜡装置技术领域[0001]本发明涉及纺织生产加工技术领域，具体为一种纺织生产用自动换蜡装置。背景技术[0002]中国的纺织与印染技术具有非常悠久的历史，早在古代，人们就已懂得就地取材，利用自然资源作为纺织和印染的原料以及制造简单的纺织工具。直至今天，我们日常的衣服、生活用品等都是纺织和印染技术的产物。[0003]在纺织生产中，不论是棉纺织还是毛纺织，尤其是色织生产中，各工序合理使用蜡剂对降低断头、减少织疵、提高织布机效率和实物质量都有着很好的作用：现有的上蜡装置大都采用两个或两个以上带有蜡块的安装轴对纱线进行上蜡，但是都存在着换蜡的现象，而现有的换蜡过程是：先将纱线设备暂停人工将蜡块轴取下，重新安装新的蜡块并重新调试蜡块与纱线的距离；这个过程不仅费时费力，步骤繁琐，同时对于操作人员来说还存在着安全隐患，因此现市场上需要一种能够当蜡块即将用完时自动更换蜡块装置。发明内容[0004]本发明的目的在于提供一种纺织生产用自动换蜡装置，来解决现有的换蜡存着不仅费时费力，步骤繁琐，同时对于操作人员来说还存在着安全隐患的问题。[0005]为了实现上述目的，本发明的技术方案如下：[0006]一种纺织生产用自动换蜡装置,包括安装板，所述安装板上设置有两个对称分布的导向线柱以及沿两个导向线柱所在直线对称滑动设置的两个蜡架，两个蜡架上分别对应设置有两个链轮运输机构，两个链轮运输机构通过同轴连接的皮带张紧机构连接，两个蜡架上分别对应设置有两个齿条，两个齿条上下错开且啮合有驱动齿轮，所述驱动齿轮连接有位于安装板上的二号伺服电机。[0007]作为本发明的进一步改进，两个蜡架均包括两个对称设置的支撑架以及通过轴承连接在两个支撑架之间且上下分布的两个支撑杆，两个支撑杆均与链轮运输机构连接。[0008]作为本发明的进一步改进，所述链轮运输机构包括对应设置在两个支撑杆上的两组链轮，
