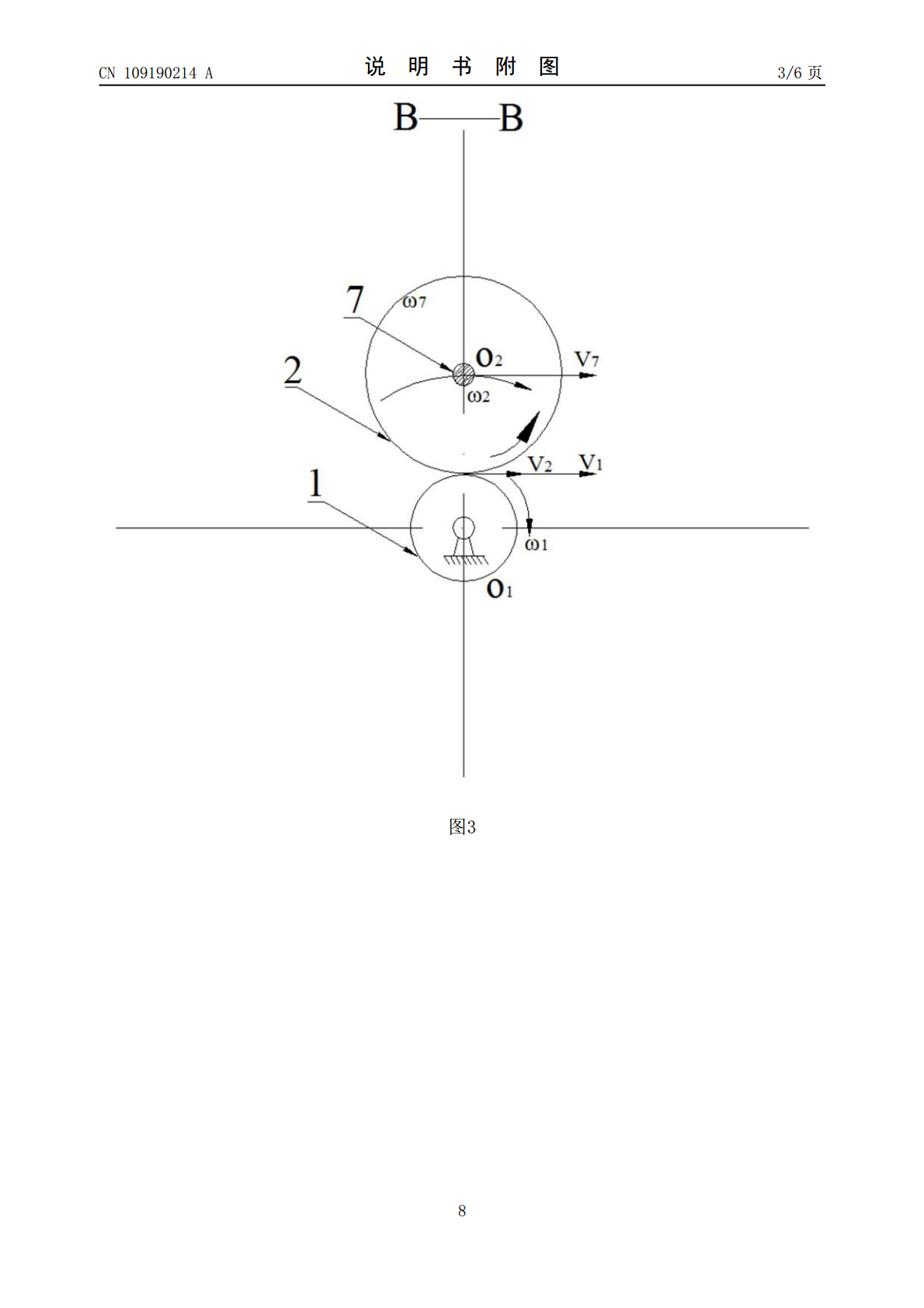

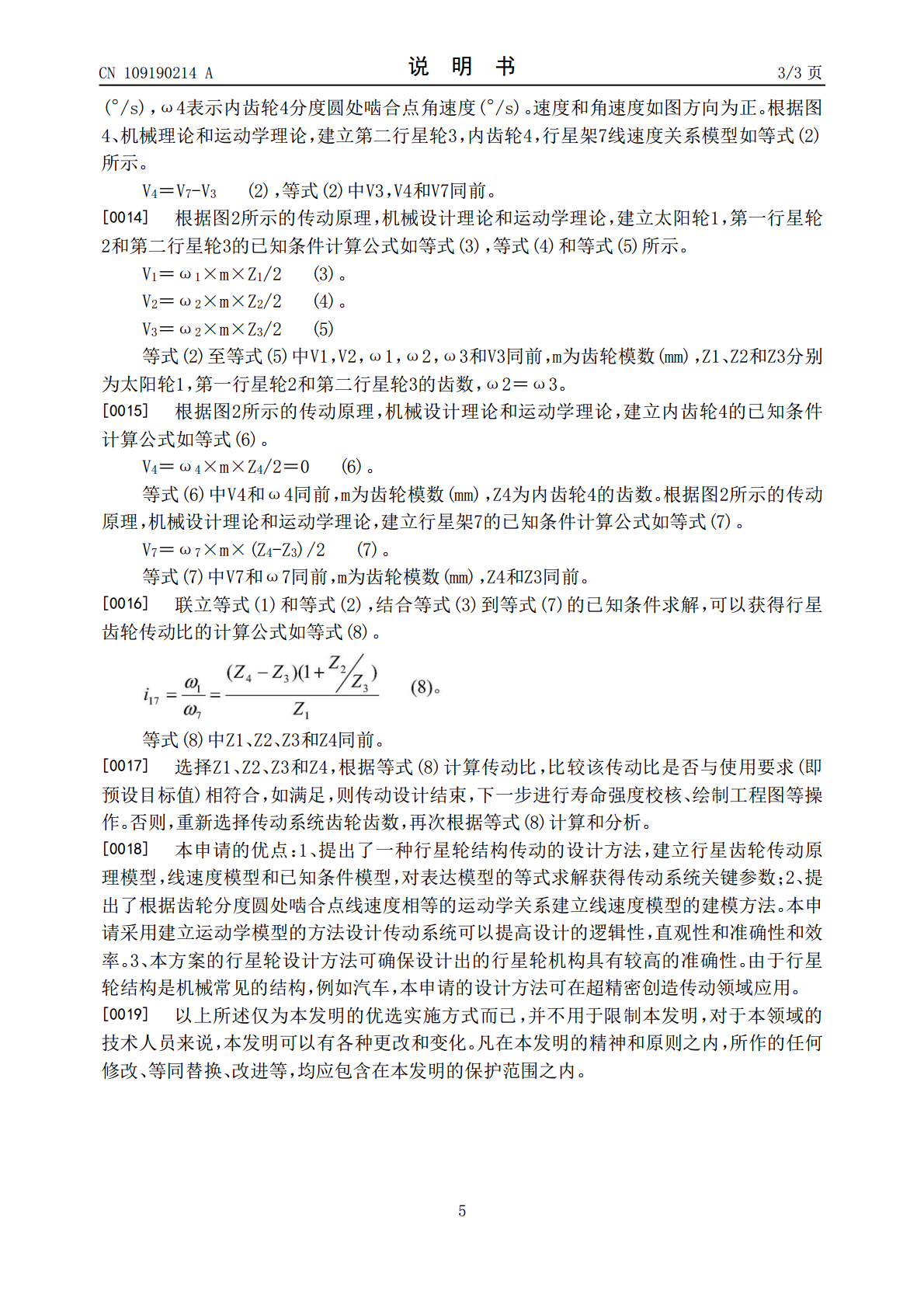

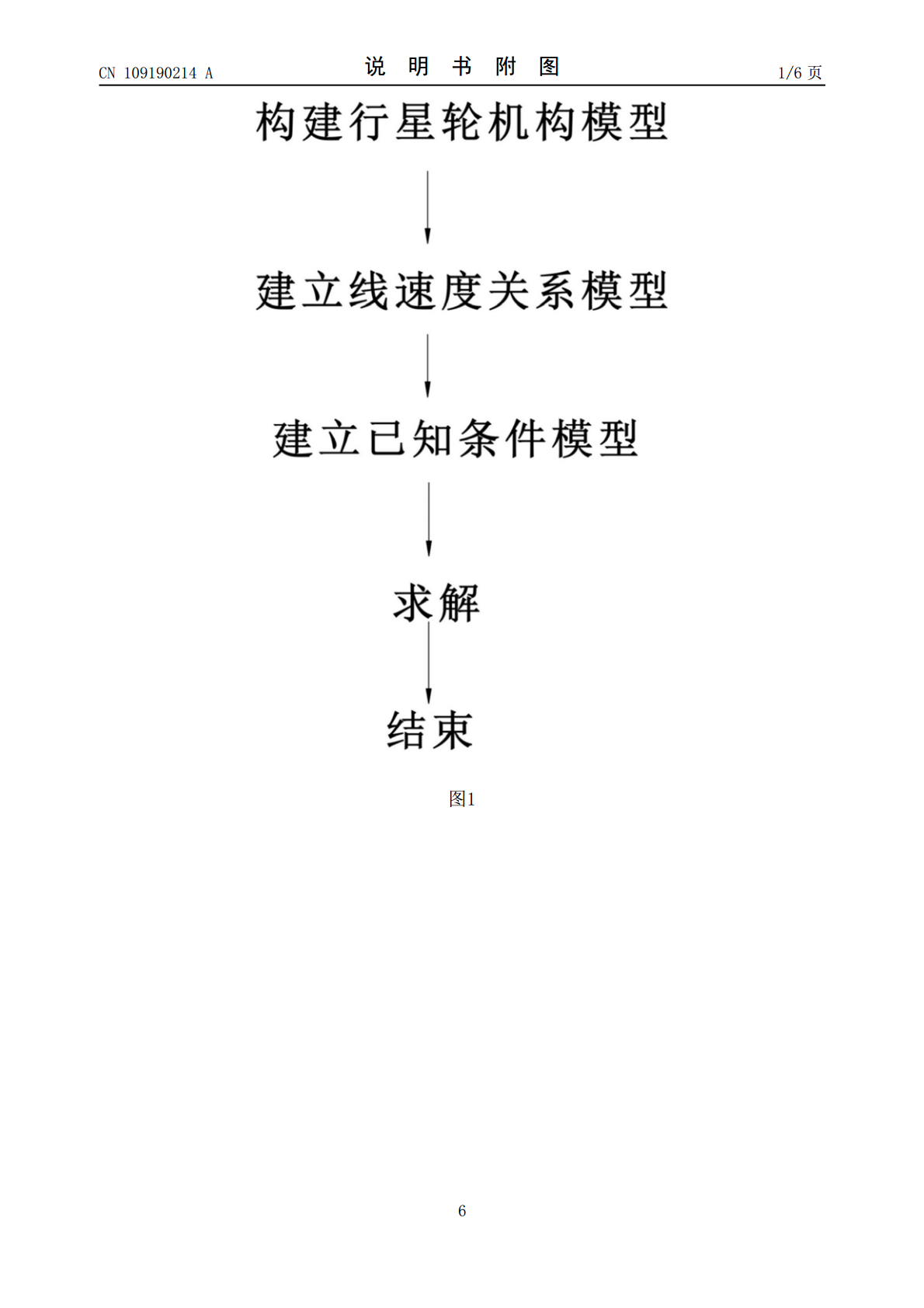

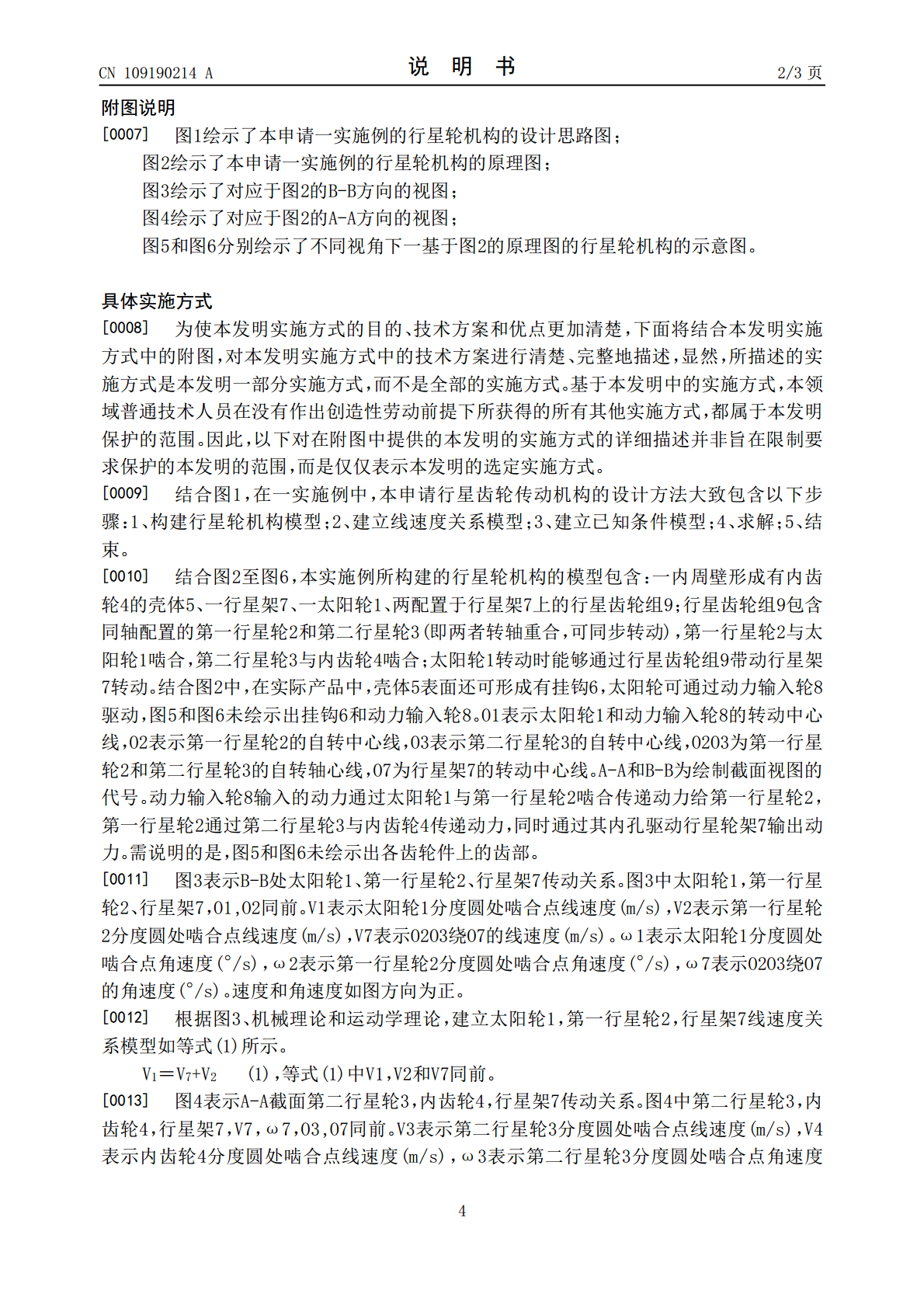

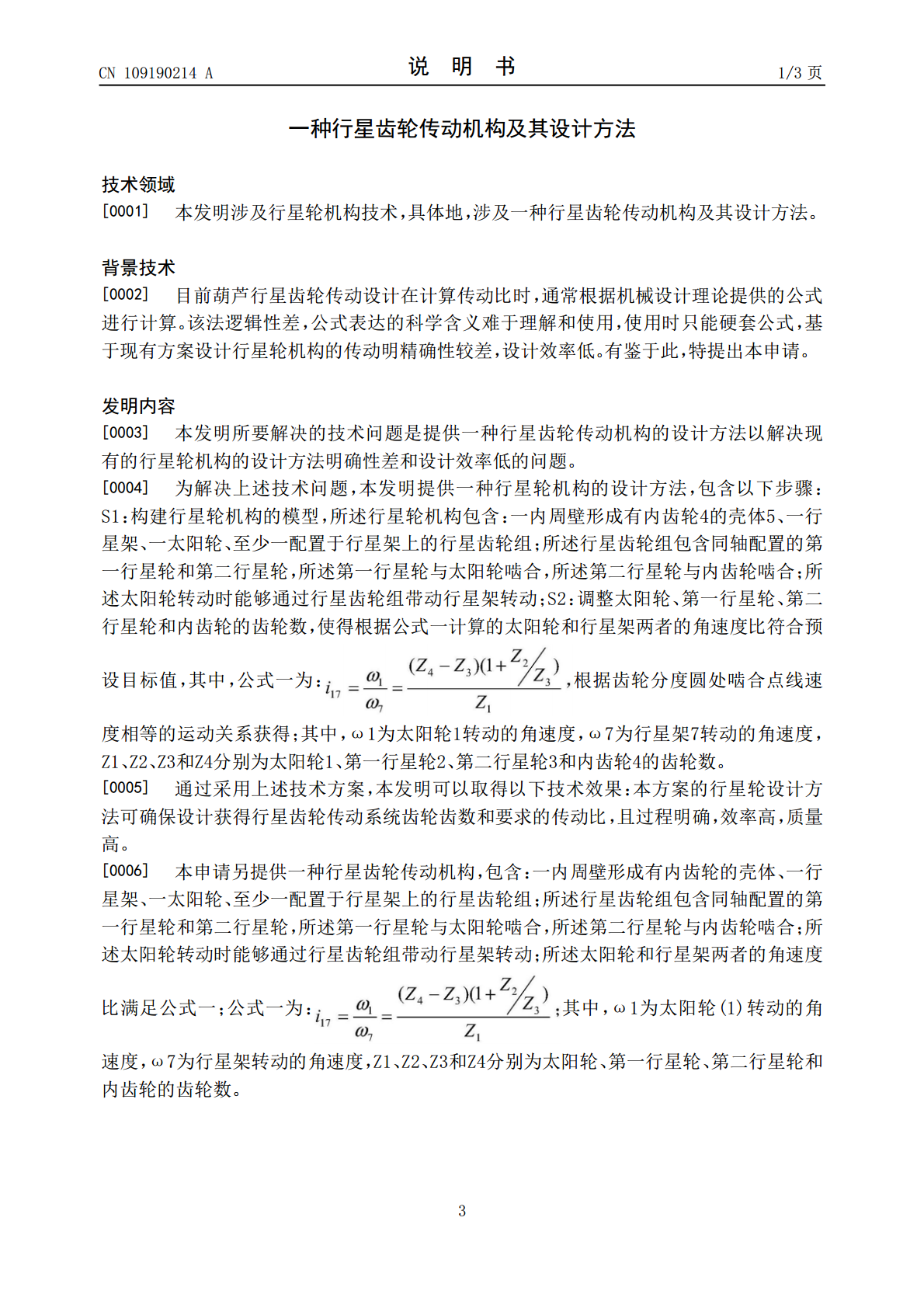

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109190214A(43)申请公布日2019.01.11(21)申请号201810947830.3(22)申请日2018.08.20(71)申请人厦门理工学院地址361024福建省厦门市集美区理工路600号(72)发明人刘金武洪汉池易子超陈阿龙(74)专利代理机构厦门智慧呈睿知识产权代理事务所(普通合伙)35222代理人杨玉芳杨唯(51)Int.Cl.G06F17/50(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种行星齿轮传动机构及其设计方法(57)摘要本发明涉及一种行星齿轮传动机构的设计方法,包含以下步骤:S1:构建行星轮机构的模型,所述行星轮机构包含:一内周壁形成有内齿轮的壳体、一行星架、一太阳轮、至少一配置于行星架上的行星齿轮组;所述行星齿轮组包含同轴配置的第一行星轮和第二行星轮,所述第一行星轮与太阳轮啮合,所述第二行星轮与内齿轮啮合;所述太阳轮转动时能够通过行星齿轮组带动行星架转动;S2:调整太阳轮、第一行星轮、第二行星轮和内齿轮的齿轮数,使得根据公式一计算的太阳轮和行星架两者的角速度比符合预设目标值,其中,公式一为:本方案的行星轮设计方法可确保设计出的行星轮机构的传动比具有较高的准确性。本申请另提供一种行星齿轮CN109190214A传动机构。CN109190214A权利要求书1/1页1.一种行星齿轮传动机构的设计方法,其特征在于,包含以下步骤:S1:构建行星轮机构的模型,所述行星轮机构包含:一内周壁形成有内齿轮(4)的壳体(5)、一行星架(7)、一太阳轮(1)、至少一配置于行星架(7)上的行星齿轮组(9);所述行星齿轮组(9)包含同轴配置的第一行星轮(2)和第二行星轮(3),所述第一行星轮(2)与太阳轮(1)啮合,所述第二行星轮(3)与内齿轮(4)啮合;所述太阳轮(1)转动时能够通过行星齿轮组(9)带动行星架(7)转动;S2:调整太阳轮(1)、第一行星轮(2)、第二行星轮(3)和内齿轮(4)的齿轮数,使得根据公式一计算的太阳轮(1)和行星架(7)两者的角速度比符合预设目标值;公式一为:其中,ω1为太阳轮(1)转动的角速度,ω7为行星架(7)转动的角速度,Z1、Z2、Z3和Z4分别为太阳轮(1)、第一行星轮(2)、第二行星轮(3)和内齿轮(4)的齿轮数。2.一种行星齿轮传动机构,其特征在于,包含:一内周壁形成有内齿轮(4)的壳体(5)、一行星架(7)、一太阳轮(1)、至少一配置于行星架(7)上的行星齿轮组(9);所述行星齿轮组(9)包含同轴配置的第一行星轮(2)和第二行星轮(3),所述第一行星轮(2)与太阳轮(1)啮合,所述第二行星轮(3)与内齿轮(4)啮合;所述太阳轮(1)转动时能够通过行星齿轮组(9)带动行星架(7)转动;所述太阳轮(1)和行星架(7)两者的角速度比满足公式一;公式一为:其中,ω1为太阳轮(1)转动的角速度,ω7为行星架(7)转动的角速度,Z1、Z2、Z3和Z4分别为太阳轮(1)、第一行星轮(2)、第二行星轮(3)和内齿轮(4)的齿轮数。2CN109190214A说明书1/3页一种行星齿轮传动机构及其设计方法技术领域[0001]本发明涉及行星轮机构技术,具体地,涉及一种行星齿轮传动机构及其设计方法。背景技术[0002]目前葫芦行星齿轮传动设计在计算传动比时,通常根据机械设计理论提供的公式进行计算。该法逻辑性差,公式表达的科学含义难于理解和使用,使用时只能硬套公式,基于现有方案设计行星轮机构的传动明精确性较差,设计效率低。有鉴于此,特提出本申请。发明内容[0003]本发明所要解决的技术问题是提供一种行星齿轮传动机构的设计方法以解决现有的行星轮机构的设计方法明确性差和设计效率低的问题。[0004]为解决上述技术问题,本发明提供一种行星轮机构的设计方法,包含以下步骤:S1:构建行星轮机构的模型,所述行星轮机构包含:一内周壁形成有内齿轮4的壳体5、一行星架、一太阳轮、至少一配置于行星架上的行星齿轮组;所述行星齿轮组包含同轴配置的第一行星轮和第二行星轮,所述第一行星轮与太阳轮啮合,所述第二行星轮与内齿轮啮合;所述太阳轮转动时能够通过行星齿轮组带动行星架转动;S2:调整太阳轮、第一行星轮、第二行星轮和内齿轮的齿轮数,使得根据公式一计算的太阳轮和行星架两者的角速度比符合预设目标值,其中,公式一为:根据齿轮分度圆处啮合点线速度相等的运动关系获得;其中,ω1为太阳轮1转动的角速度,ω7为行星架7转动的角速度,Z1、Z2、Z3和Z4分别为太阳轮1、第一行星轮2、第二行星轮3和内齿轮4的齿轮数。[0005]通过采用上述技术方案,本发明可以取得以下技术效果:本方案的行星轮设计方法可确保设计获得行星齿轮传动系统齿轮齿数和
