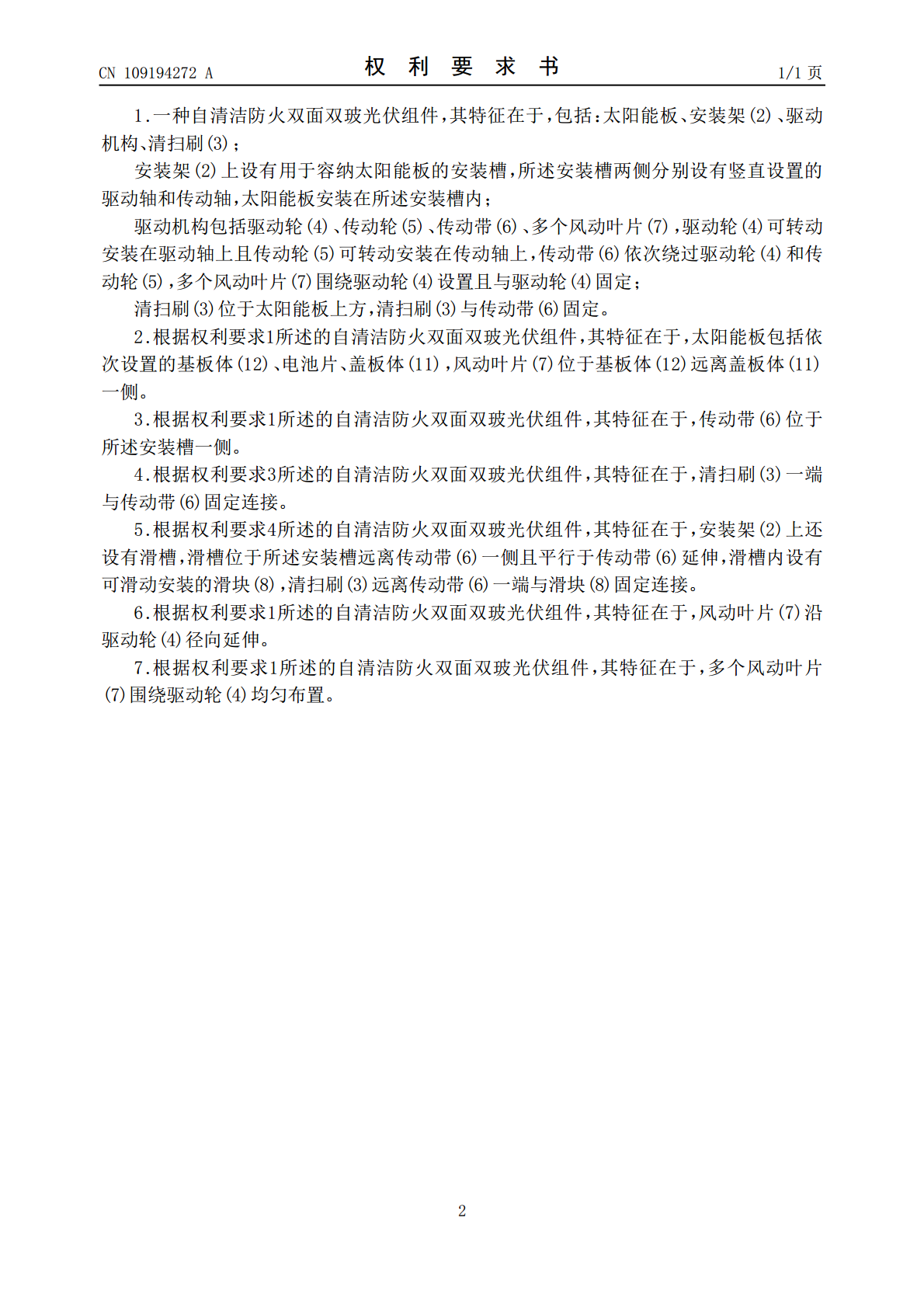

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109194272A(43)申请公布日2019.01.11(21)申请号201810952637.9(22)申请日2018.08.21(71)申请人安徽电气集团股份有限公司地址239300安徽省滁州市天长市经济开发区天汊路128号(72)发明人邵立忠童茜黄海琴(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人傅磊(51)Int.Cl.H02S40/10(2014.01)H02S30/10(2014.01)权利要求书1页说明书2页附图1页(54)发明名称一种自清洁防火双面双玻光伏组件(57)摘要本发明公开了一种自清洁防火双面双玻光伏组件，太阳能板安装在安装架的所述安装槽内，驱动机构的驱动轮和传动轮可转动安装在安装架上，传动带依次绕过驱动轮和传动轮，多个风动叶片围绕驱动轮设置且与驱动轮固定，清扫刷位于太阳能板上方，清扫刷与传动带固定。通过上述优化设计的自清洁防火双面双玻光伏组件，光伏组件在户外环境中使用，风动叶片在风力作用下带动驱动轮转动，从而使得清扫刷在太阳能板表面随着风向变化往复清扫，实现对太阳能板在户外环境中使用的自动清扫。CN109194272ACN109194272A权利要求书1/1页1.一种自清洁防火双面双玻光伏组件，其特征在于，包括：太阳能板、安装架(2)、驱动机构、清扫刷(3)；安装架(2)上设有用于容纳太阳能板的安装槽，所述安装槽两侧分别设有竖直设置的驱动轴和传动轴，太阳能板安装在所述安装槽内；驱动机构包括驱动轮(4)、传动轮(5)、传动带(6)、多个风动叶片(7)，驱动轮(4)可转动安装在驱动轴上且传动轮(5)可转动安装在传动轴上，传动带(6)依次绕过驱动轮(4)和传动轮(5)，多个风动叶片(7)围绕驱动轮(4)设置且与驱动轮(4)固定；清扫刷(3)位于太阳能板上方，清扫刷(3)与传动带(6)固定。2.根据权利要求1所述的自清洁防火双面双玻光伏组件，其特征在于，太阳能板包括依次设置的基板体(12)、电池片、盖板体(11)，风动叶片(7)位于基板体(12)远离盖板体(11)一侧。3.根据权利要求1所述的自清洁防火双面双玻光伏组件，其特征在于，传动带(6)位于所述安装槽一侧。4.根据权利要求3所述的自清洁防火双面双玻光伏组件，其特征在于，清扫刷(3)一端与传动带(6)固定连接。5.根据权利要求4所述的自清洁防火双面双玻光伏组件，其特征在于，安装架(2)上还设有滑槽，滑槽位于所述安装槽远离传动带(6)一侧且平行于传动带(6)延伸，滑槽内设有可滑动安装的滑块(8)，清扫刷(3)远离传动带(6)一端与滑块(8)固定连接。6.根据权利要求1所述的自清洁防火双面双玻光伏组件，其特征在于，风动叶片(7)沿驱动轮(4)径向延伸。7.根据权利要求1所述的自清洁防火双面双玻光伏组件，其特征在于，多个风动叶片(7)围绕驱动轮(4)均匀布置。2CN109194272A说明书1/2页一种自清洁防火双面双玻光伏组件技术领域[0001]本发明涉及光伏电池技术领域，尤其涉及一种自清洁防火双面双玻光伏组件。背景技术[0002]我国陆地表面较大，属太阳能资源丰富的国家之一。年日照时数大于2000小时的地区面积较大，占全国总面积的三分之二以上，是我国太阳能资源丰富或较丰富的地区，具有利用太阳能的良好条件。太阳能电池组件在长期户外使用过程中，必然要经受恶劣气候条件的考验，如狂风暴雨、极度冰雪的作用力。因此，太阳能板表面容易附着灰尘，从而影响太阳能板的收光效果。然而户外环境中对太阳能板进行清洁维护较为困难。发明内容[0003]为解决背景技术中存在的技术问题，本发明提出一种自清洁防火双面双玻光伏组件。[0004]本发明提出的一种自清洁防火双面双玻光伏组件，包括：太阳能板、安装架、驱动机构、清扫刷；[0005]安装架上设有用于容纳太阳能板的安装槽，所述安装槽两侧分别设有竖直设置的驱动轴和传动轴，太阳能板安装在所述安装槽内；[0006]驱动机构包括驱动轮、传动轮、传动带、多个风动叶片，驱动轮可转动安装在驱动轴上且传动轮可转动安装在传动轴上，传动带依次绕过驱动轮和传动轮，多个风动叶片围绕驱动轮设置且与驱动轮固定；[0007]清扫刷位于太阳能板上方，清扫刷与传动带固定。[0008]优选地，太阳能板包括依次设置的基板体、电池片、盖板体，风动叶片位于基板体远离盖板体一侧。[0009]优选地，传动带位于所述安装槽一侧。[0010]优选地，清扫刷一端与传动带固定连接。[0011]优选地，安装架上还设有滑槽，滑槽位于所述安装槽远离传动带一侧且平行于传动带延伸，滑槽内设有可滑动安装的滑块，清扫刷远离传动带一端与滑块固定连接。[0012]优选地，风动叶片沿驱动轮径向延伸。[001
