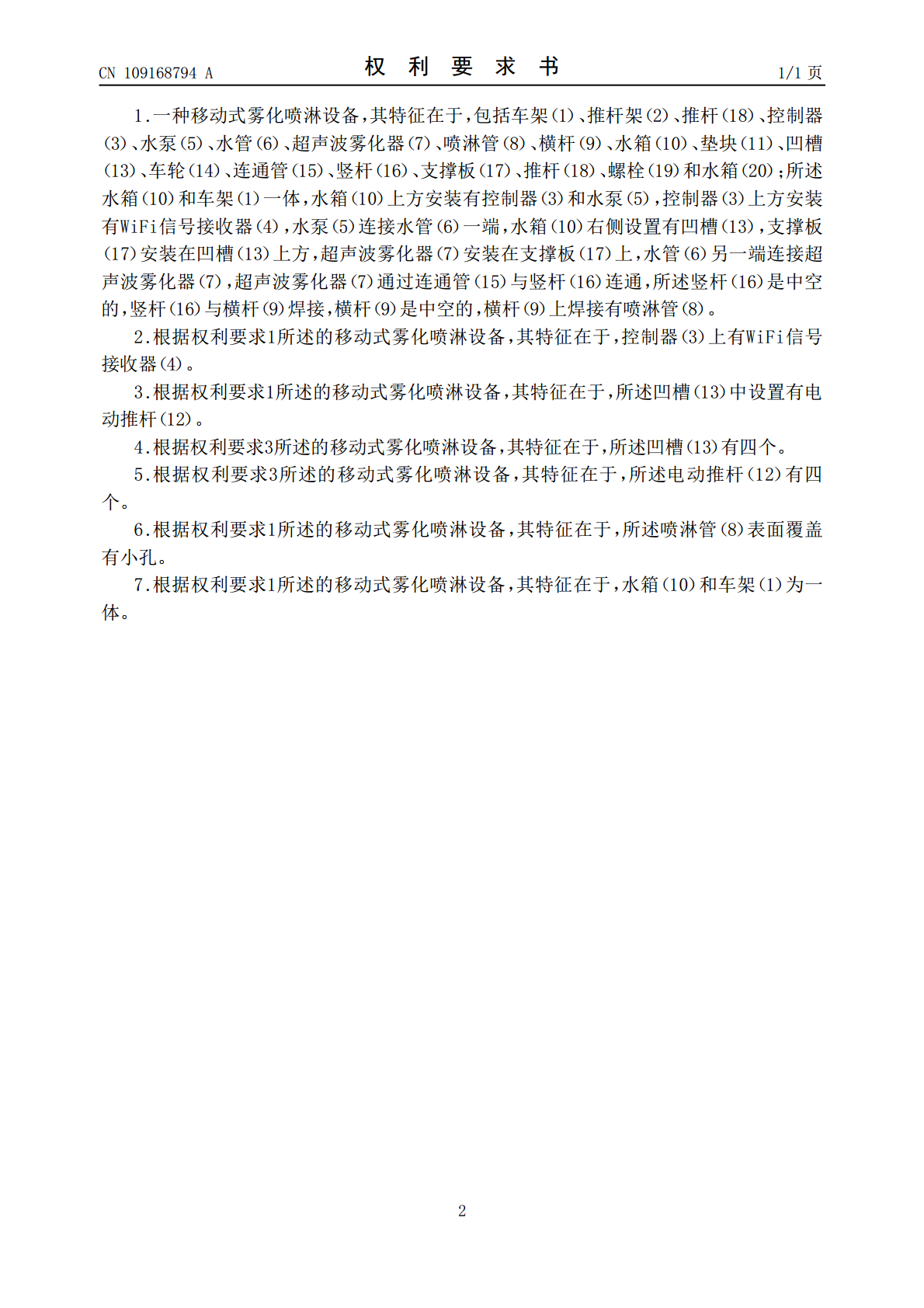

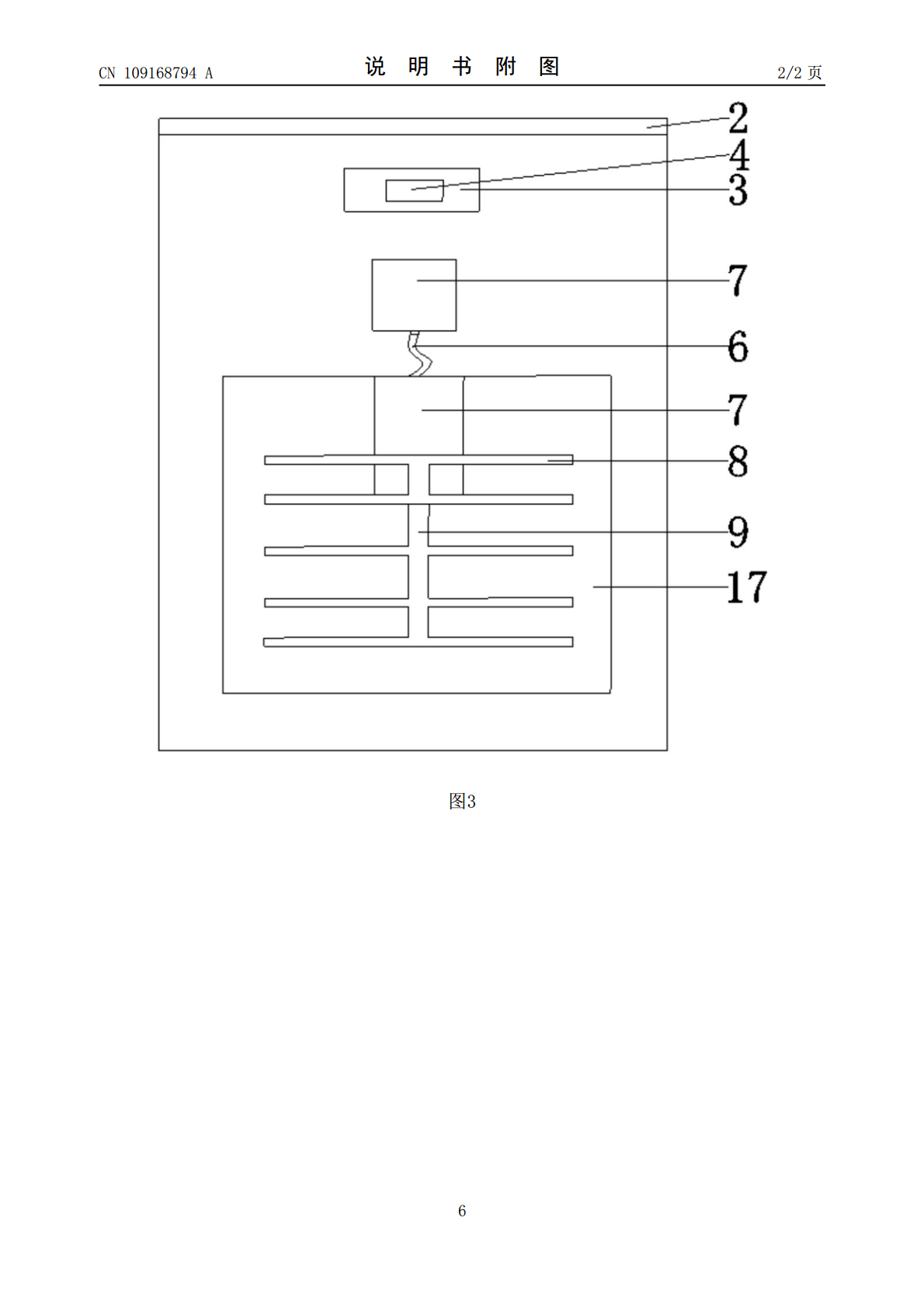

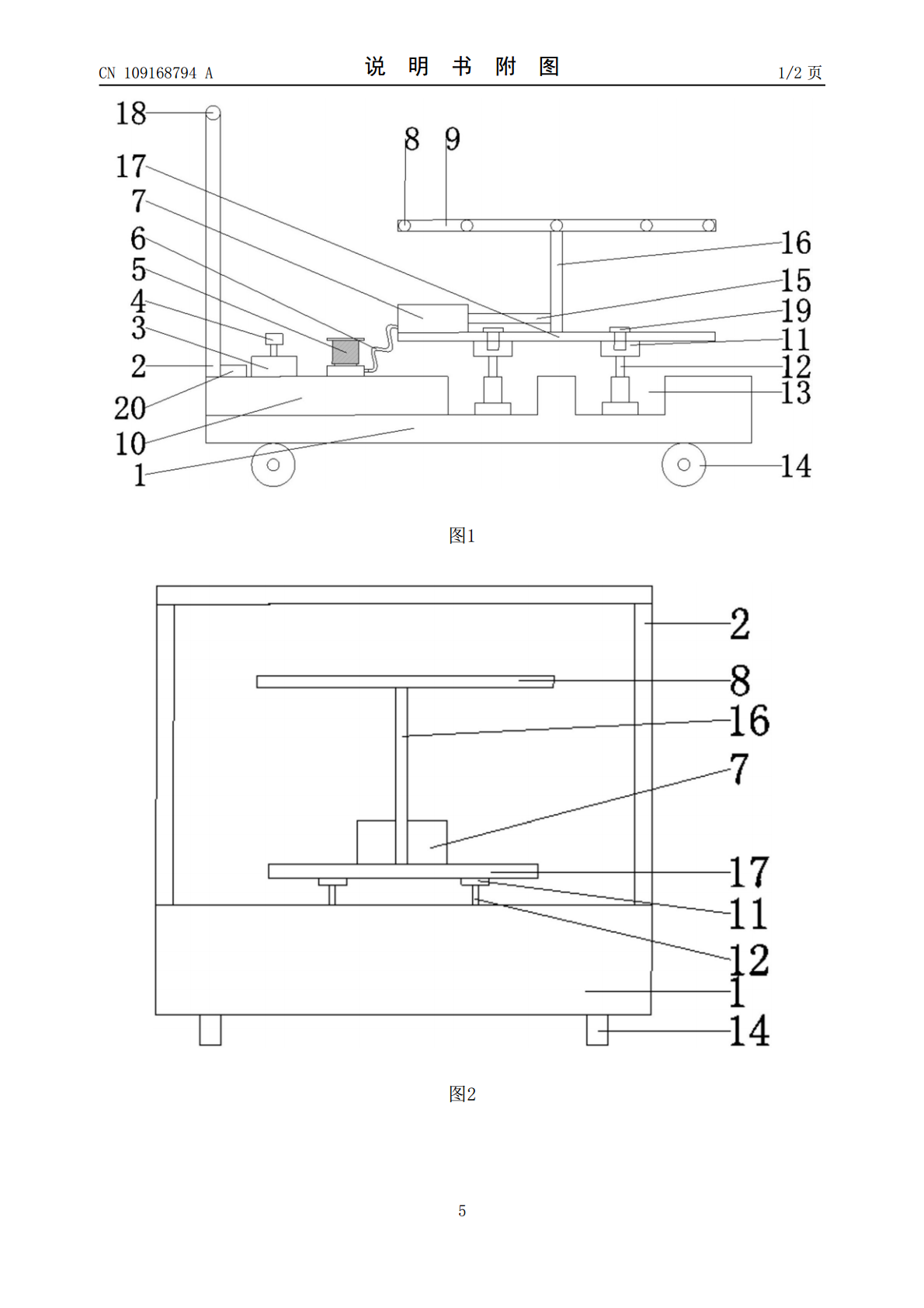

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109168794A(43)申请公布日2019.01.11(21)申请号201811017949.7(22)申请日2018.09.03(71)申请人刘炳涛地址210000江苏省南京市建邺区水西门大街260号-2(72)发明人刘炳涛(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.A01G9/24(2006.01)A01G25/09(2006.01)A01G25/16(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种移动式雾化喷淋设备(57)摘要本发明公开了一种移动式雾化喷淋设备，包括车架、推杆架、推杆、控制器、WiFi信号接收器、水泵、水管、超声波雾化器、喷淋管、横杆、水箱、垫块、电动推杆、凹槽、车轮、连通管、竖杆、支撑板、推杆、螺栓和水箱；水箱连接水泵，水泵将水抽送至超声波雾化器，雾化后的水通过连通管、竖杆、横杆直至喷淋管喷出；通过控制器的WiFi信号接收器将温度传感器和工作人员联系在一起，实现了湿度的自动调控，很大程度降低了劳动程度，并且控制湿度更加精准。CN109168794ACN109168794A权利要求书1/1页1.一种移动式雾化喷淋设备，其特征在于，包括车架（1）、推杆架（2）、推杆（18）、控制器（3）、水泵（5）、水管（6）、超声波雾化器（7）、喷淋管（8）、横杆（9）、水箱（10）、垫块（11）、凹槽（13）、车轮（14）、连通管（15）、竖杆（16）、支撑板（17）、推杆（18）、螺栓（19）和水箱（20）；所述水箱（10）和车架（1）一体，水箱（10）上方安装有控制器（3）和水泵（5），控制器（3）上方安装有WiFi信号接收器（4），水泵（5）连接水管（6）一端，水箱（10）右侧设置有凹槽（13），支撑板（17）安装在凹槽（13）上方，超声波雾化器（7）安装在支撑板（17）上，水管（6）另一端连接超声波雾化器（7），超声波雾化器（7）通过连通管（15）与竖杆（16）连通，所述竖杆（16）是中空的，竖杆（16）与横杆（9）焊接，横杆（9）是中空的，横杆（9）上焊接有喷淋管（8）。2.根据权利要求1所述的移动式雾化喷淋设备，其特征在于，控制器（3）上有WiFi信号接收器（4）。3.根据权利要求1所述的移动式雾化喷淋设备，其特征在于，所述凹槽（13）中设置有电动推杆（12）。4.根据权利要求3所述的移动式雾化喷淋设备，其特征在于，所述凹槽（13）有四个。5.根据权利要求3所述的移动式雾化喷淋设备，其特征在于，所述电动推杆（12）有四个。6.根据权利要求1所述的移动式雾化喷淋设备，其特征在于，所述喷淋管（8）表面覆盖有小孔。7.根据权利要求1所述的移动式雾化喷淋设备，其特征在于，水箱（10）和车架（1）为一体。2CN109168794A说明书1/2页一种移动式雾化喷淋设备技术领域[0001]本发明涉及一种喷淋装置，具体是一种移动式雾化喷淋设备。背景技术[0002]很多温室中为培养产品都需要控制好室内湿度，还有部分的建材产品也需要在一定湿度的环境内进行养护，通常为了加湿都是采用固定式保湿装置，通过在室内设置多个雾化喷淋设备，从而调节湿度，在特殊季节还需要人工检测室内湿度并进行调节，而且部分室内环境比较差就使得人工操作劳动强度大，工作效率低。[0003]为解决以上所述问题，现提供一种移动式雾化喷淋设备。发明内容[0004]本发明的目的在于提供一种，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种移动式雾化喷淋设备，包括车架、推杆架、推杆、控制器、、水泵、水管、超声波雾化器、喷淋管、横杆、水箱、垫块、凹槽、车轮、连通管、竖杆、支撑板、推杆、螺栓和水箱，所述水箱和车架一体，水箱上方安装有控制器和水泵，控制器上方安装有WiFi信号接收器，水泵连接水管一端，水箱右侧设置有凹槽，支撑板安装在凹槽上方，超声波雾化器安装在支撑板上，水管另一端连接超声波雾化器，超声波雾化器通过连通管与竖杆连通，所述竖杆是中空的，竖杆与横杆焊接，横杆是中空的；横杆上焊接有喷淋管。[0006]作为本发明进一步的方案：控制器上有WiFi信号接收器。[0007]作为本发明再进一步的方案：凹槽中设置有电动推杆。[0008]作为本发明再进一步的方案：凹槽有四个。[0009]作为本发明再进一步的方案：电动推杆有四个。[0010]作为本发明再进一步的方案：喷淋管表面覆盖有小孔。[0011]作为本发明再进一步的方案：水箱和车架为一体。[0012]与现有技术相比，本发明的有益效果是：通过控制器的WiFi信号接收器将温度传感器和工作人员联系在一起，实现了湿度的自动调控，很大程度降
