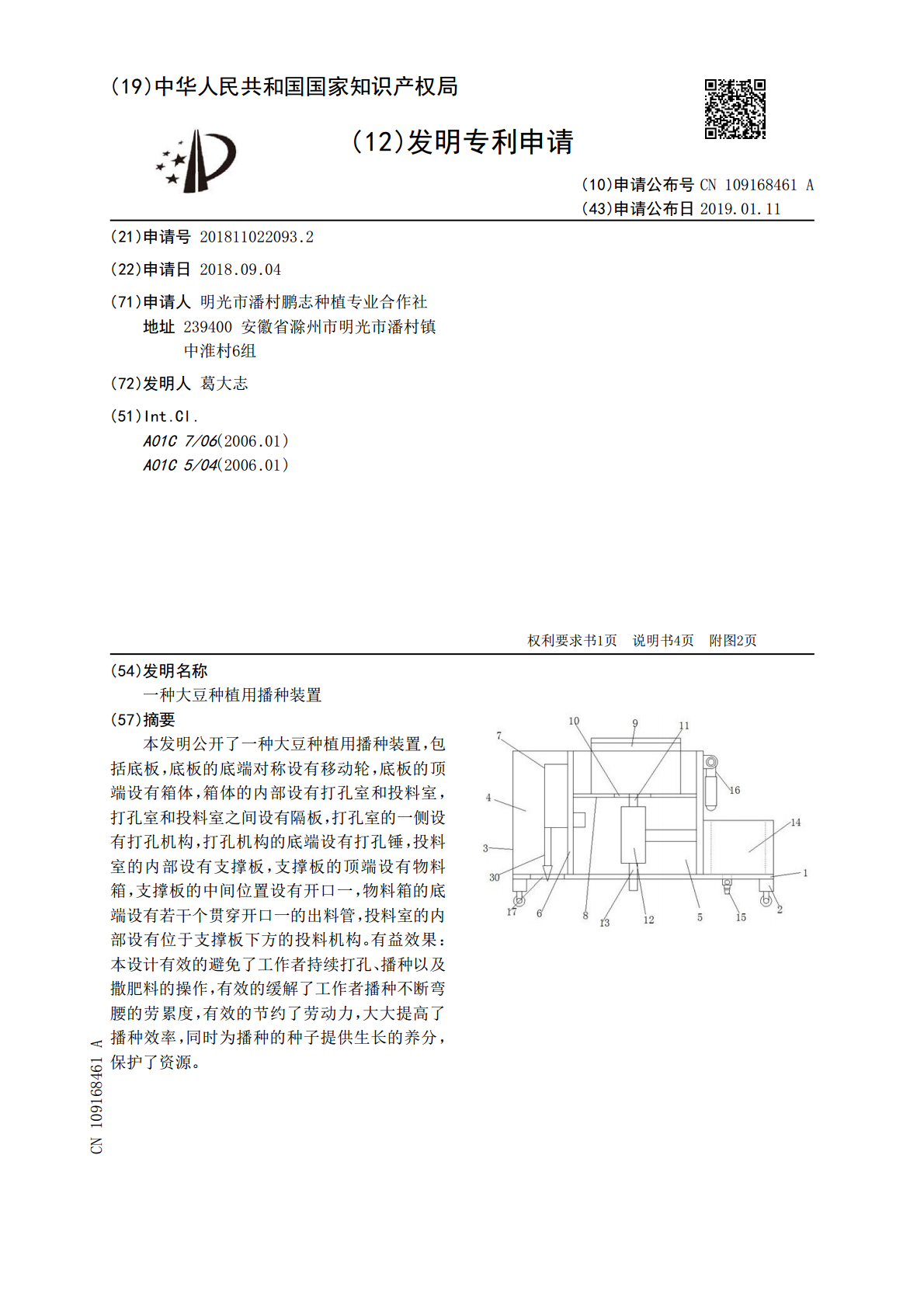

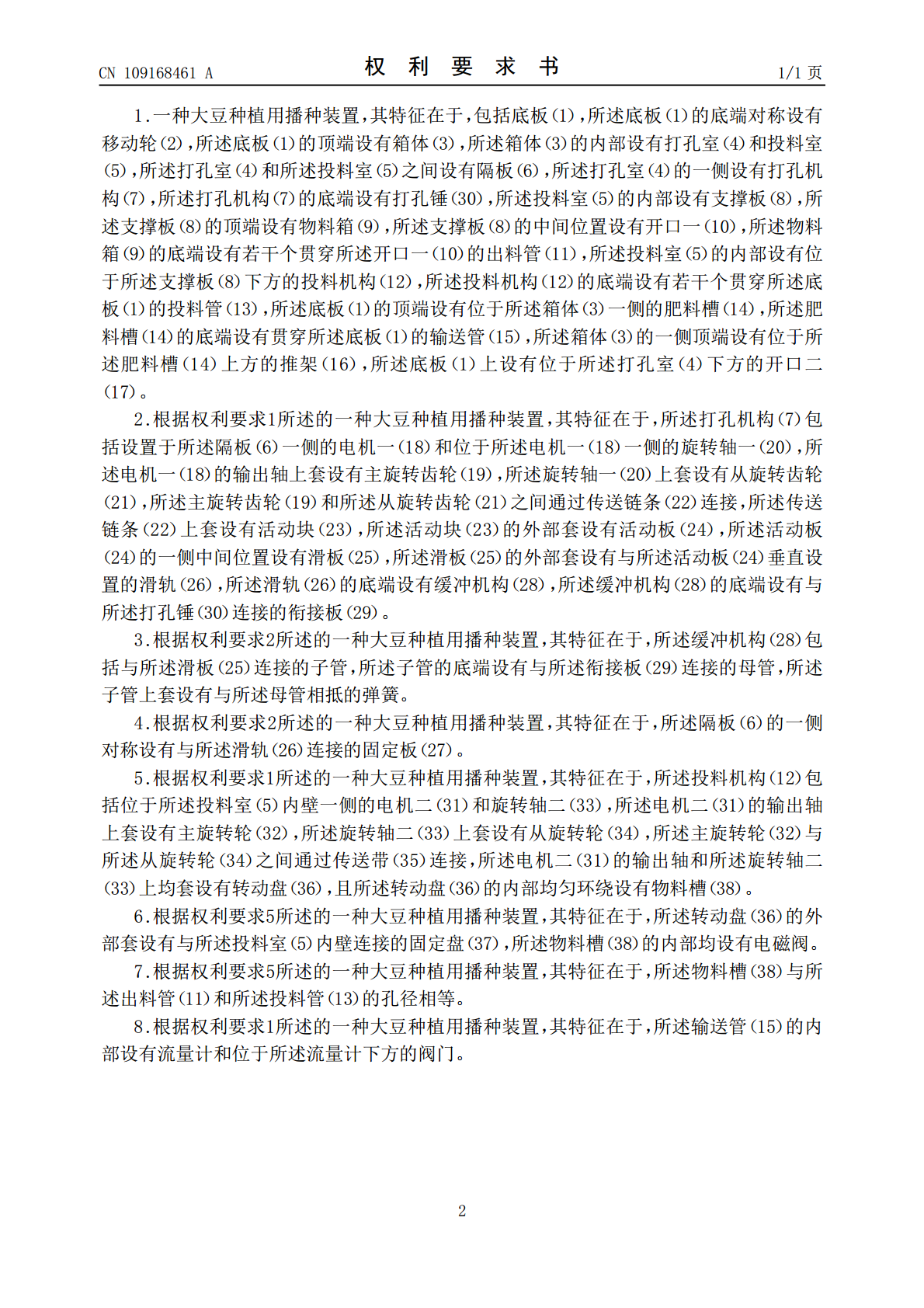

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109168461A(43)申请公布日2019.01.11(21)申请号201811022093.2(22)申请日2018.09.04(71)申请人明光市潘村鹏志种植专业合作社地址239400安徽省滁州市明光市潘村镇中淮村6组(72)发明人葛大志(51)Int.Cl.A01C7/06(2006.01)A01C5/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种大豆种植用播种装置(57)摘要本发明公开了一种大豆种植用播种装置，包括底板，底板的底端对称设有移动轮，底板的顶端设有箱体，箱体的内部设有打孔室和投料室，打孔室和投料室之间设有隔板，打孔室的一侧设有打孔机构，打孔机构的底端设有打孔锤，投料室的内部设有支撑板，支撑板的顶端设有物料箱，支撑板的中间位置设有开口一，物料箱的底端设有若干个贯穿开口一的出料管，投料室的内部设有位于支撑板下方的投料机构。有益效果：本设计有效的避免了工作者持续打孔、播种以及撒肥料的操作，有效的缓解了工作者播种不断弯腰的劳累度，有效的节约了劳动力，大大提高了播种效率，同时为播种的种子提供生长的养分，保护了资源。CN109168461ACN109168461A权利要求书1/1页1.一种大豆种植用播种装置，其特征在于，包括底板（1），所述底板（1）的底端对称设有移动轮（2），所述底板（1）的顶端设有箱体（3），所述箱体（3）的内部设有打孔室（4）和投料室（5），所述打孔室（4）和所述投料室（5）之间设有隔板（6），所述打孔室（4）的一侧设有打孔机构（7），所述打孔机构（7）的底端设有打孔锤（30），所述投料室（5）的内部设有支撑板（8），所述支撑板（8）的顶端设有物料箱（9），所述支撑板（8）的中间位置设有开口一（10），所述物料箱（9）的底端设有若干个贯穿所述开口一（10）的出料管（11），所述投料室（5）的内部设有位于所述支撑板（8）下方的投料机构（12），所述投料机构（12）的底端设有若干个贯穿所述底板（1）的投料管（13），所述底板（1）的顶端设有位于所述箱体（3）一侧的肥料槽（14），所述肥料槽（14）的底端设有贯穿所述底板（1）的输送管（15），所述箱体（3）的一侧顶端设有位于所述肥料槽（14）上方的推架（16），所述底板（1）上设有位于所述打孔室（4）下方的开口二（17）。2.根据权利要求1所述的一种大豆种植用播种装置，其特征在于，所述打孔机构（7）包括设置于所述隔板（6）一侧的电机一（18）和位于所述电机一（18）一侧的旋转轴一（20），所述电机一（18）的输出轴上套设有主旋转齿轮（19），所述旋转轴一（20）上套设有从旋转齿轮（21），所述主旋转齿轮（19）和所述从旋转齿轮（21）之间通过传送链条（22）连接，所述传送链条（22）上套设有活动块（23），所述活动块（23）的外部套设有活动板（24），所述活动板（24）的一侧中间位置设有滑板（25），所述滑板（25）的外部套设有与所述活动板（24）垂直设置的滑轨（26），所述滑轨（26）的底端设有缓冲机构（28），所述缓冲机构（28）的底端设有与所述打孔锤（30）连接的衔接板（29）。3.根据权利要求2所述的一种大豆种植用播种装置，其特征在于，所述缓冲机构（28）包括与所述滑板（25）连接的子管，所述子管的底端设有与所述衔接板（29）连接的母管，所述子管上套设有与所述母管相抵的弹簧。4.根据权利要求2所述的一种大豆种植用播种装置，其特征在于，所述隔板（6）的一侧对称设有与所述滑轨（26）连接的固定板（27）。5.根据权利要求1所述的一种大豆种植用播种装置，其特征在于，所述投料机构（12）包括位于所述投料室（5）内壁一侧的电机二（31）和旋转轴二（33），所述电机二（31）的输出轴上套设有主旋转轮（32），所述旋转轴二（33）上套设有从旋转轮（34），所述主旋转轮（32）与所述从旋转轮（34）之间通过传送带（35）连接，所述电机二（31）的输出轴和所述旋转轴二（33）上均套设有转动盘（36），且所述转动盘（36）的内部均匀环绕设有物料槽（38）。6.根据权利要求5所述的一种大豆种植用播种装置，其特征在于，所述转动盘（36）的外部套设有与所述投料室（5）内壁连接的固定盘（37），所述物料槽（38）的内部均设有电磁阀。7.根据权利要求5所述的一种大豆种植用播种装置，其特征在于，所述物料槽（38）与所述出料管（11）和所述投料管（13）的孔径相等。8.根据权利要求1所述的一种大豆种植用播种装置，其特征在于，所述输送管（15）的内部设有流量计和位于所述流量计下方的阀门。2CN109168461A说明书1/4页一种大豆种植用播种装置[0001]技术领域[0
