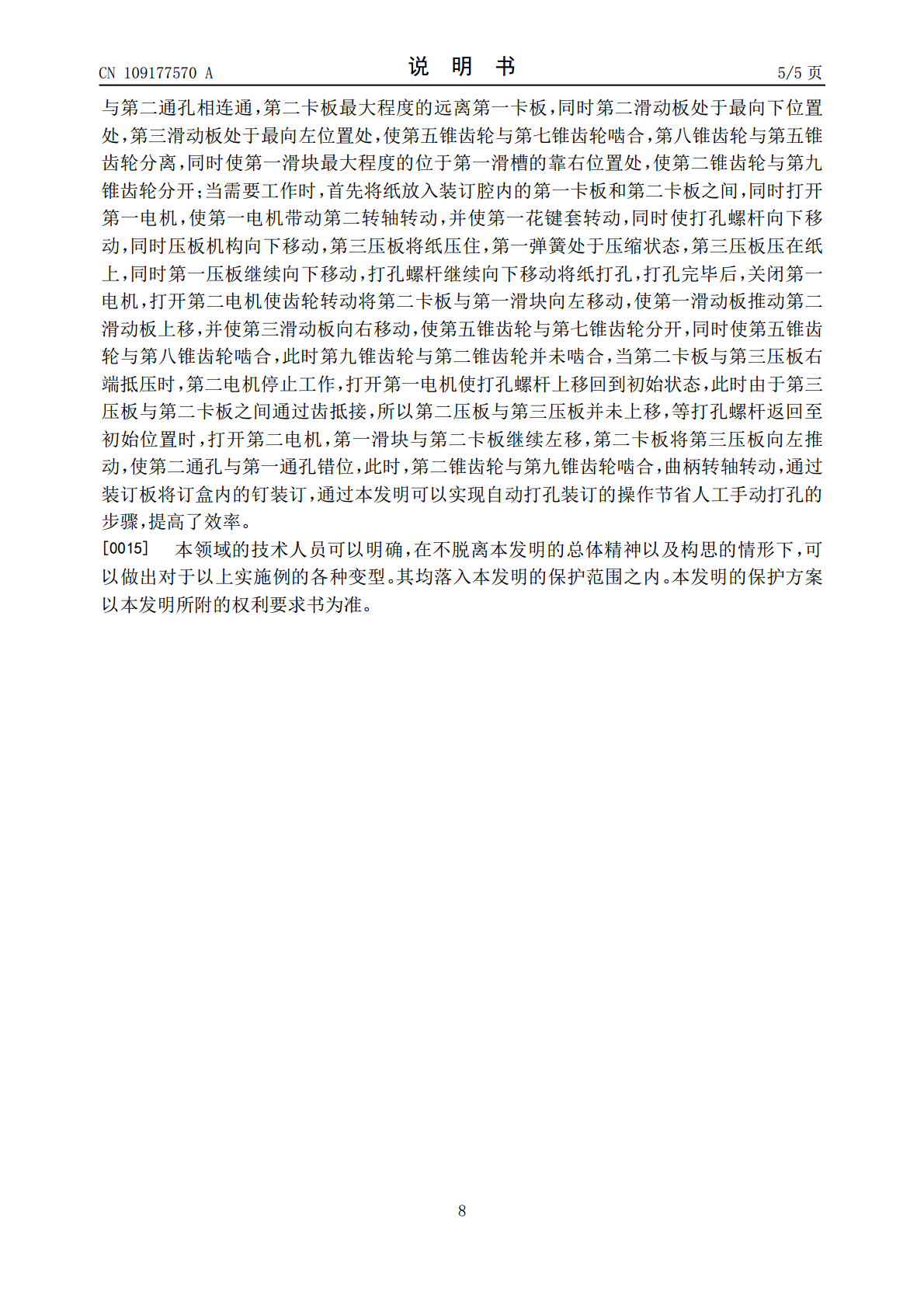

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109177570A(43)申请公布日2019.01.11(21)申请号201811096370.4(22)申请日2018.09.19(71)申请人郭林惠地址321300浙江省金华市永康市古山镇下溪池村55号(72)发明人郭林惠(51)Int.Cl.B42B5/02(2006.01)权利要求书2页说明书5页附图1页(54)发明名称一种钻孔装置及全自动装订机(57)摘要本发明公开了一种钻孔装置及全自动装订机，包括主机体，所述主机体内设有第一空腔，所述第一空腔内左右对称设有上下延伸的第一花键套，所述第一花键套顶部延伸段与所述第一空腔的顶壁转动配合连接，所述第一花键套的外壁上周向固设有皮带轮，左右对称的所述皮带轮之间通过皮带动力连接，右侧的所述第一花键套的外壁上周向固设有第一锥齿轮，所述第一花键套内滑动配合连接有上下延伸设置的打孔螺杆。CN109177570ACN109177570A权利要求书1/2页1.一种钻孔装置及全自动装订机，包括主机体，其特征在于：所述主机体内设有第一空腔，所述第一空腔内左右对称设有上下延伸的第一花键套，所述第一花键套顶部延伸段与所述第一空腔的顶壁转动配合连接，所述第一花键套的外壁上周向固设有皮带轮，左右对称的所述皮带轮之间通过皮带动力连接，右侧的所述第一花键套的外壁上周向固设有第一锥齿轮，所述第一花键套内滑动配合连接有上下延伸设置的打孔螺杆，所述打孔螺杆顶部末端与第一花键套顶壁之间弹性连接有顶压弹簧，所述第一空腔底部的所述主机体内设有装订腔，所述打孔螺杆底部延伸段伸入所述装订腔内，所述打孔螺杆与所述第一空腔的底壁螺纹配合配合连接，所述装订腔内设有压板机构，所述装订腔底壁上开设有曲柄腔，所述曲柄腔顶部设有订盒，所述订盒的前侧端面上开设有上下相连通的装订口，所述订盒内设有钉，所述装订腔右端壁上开设有上下延伸设置的第一滑槽，所述第一滑槽左侧端面上靠近底部位置处开设有第二滑槽，所述第一滑槽内设有第一滑块，所述第二滑槽内设有第二滑块，所述第二滑块右侧末端与所述第一滑块左侧端面固定连接，所述第一滑槽与所述第一空腔之间的所述主机体内设有第二空腔，所述第二空腔内设有传动机构，所述第一滑块左侧端面上开设有凹槽，，所述凹槽底部的所述第一滑块内设有第三空腔，所述凹槽与所述第三空腔之间转动配合连接有上下延伸设置的第一转轴，所述第一转轴顶部伸入所述凹槽内且与第二锥齿轮固定连接，所述第一转轴底部伸入所述第三空腔内且其末端固设有第三锥齿轮，所述第二滑块内转动配合连接有左右延伸设置的第二花键套，所述第二花键套右侧延伸段伸入所述第三空腔内且其末端固设有第四锥齿轮，所述曲柄腔内设有左右延伸的曲柄转轴，所述曲柄转轴右侧延伸段贯穿所述曲柄腔的右壁且伸入到所述第二花键套内并与之花键配合，所述曲柄转轴左侧末端与所述曲柄腔左侧端壁转动配合连接，所述曲柄转轴的弯曲外壁上转动配合连接有轴套，所述轴套，所述曲柄腔内滑动配合连接有装订板，娑罗树装订板底端固设有装订块，所述装订块底端铰接有连杆，所述连杆的底端与轴套固定连接。2.根据权利要求1所述的一种钻孔装置及全自动装订机，其特征在于：所述压板机构包括左右延伸设置的第一压板、左右延伸设置的第二压板和左右延伸设置的第三压板，所述打孔螺杆贯穿所述第一压板且与之转动配合连接，所述第二压板内开设有相对于所述打孔螺杆设置的第一通孔，所述第一压板底端与所述第二压板弹性连接有第一弹簧，所述第三压板右侧设有弹簧槽，所述第二压板右侧伸入到所述弹簧槽内使所述第三压板卡在所述第二压板上，且与之滑动配合连接，所述第二压板右侧端面与所述弹簧槽右侧端壁之间弹性连接有第二弹簧，所述装订腔的底壁上固设有向上延伸设置的第一卡板，所述第一卡板右侧端面与所述第二压板左侧端面滑动配合连接，所述第三压板内开设有相对于所述打孔螺杆设置的第二通孔，所述第三压板右侧端面上设有齿。3.根据权利要求1所述的一种钻孔装置及全自动装订机，其特征在于：所述传动机构包括第二转轴、第二卡板、齿轮、第三滑块和固嵌于所述第三滑块内的第一电机，所述第二卡板滑动设置在所述第三压板右侧的所述装订腔的顶壁上，所述第二卡板左侧为齿条设置，所述装订腔顶壁上开设有第三滑槽，所述第三滑槽内滑动配合连接有第一滑动板，所述第一滑动板右侧末端与所述第二卡板左侧端面固定连接，所述第二卡板右端面与所述第一滑块左端面之间固定连接有第一齿条，所述齿轮与固嵌于所述第一滑槽后壁内的第二电机动力连接，所述齿轮与所述齿条啮合配合连接，所述第三滑槽的顶壁上开设有第四滑槽，所述2CN109177570A权利要求书2/2页第四滑槽内滑动设有第二滑动板，所述第四滑槽的右壁靠顶部位置处开设有第五滑槽，所述第五滑槽内滑动设有第三滑动板，所述第五滑槽
