一种吸烟装置及其使用方法.pdf

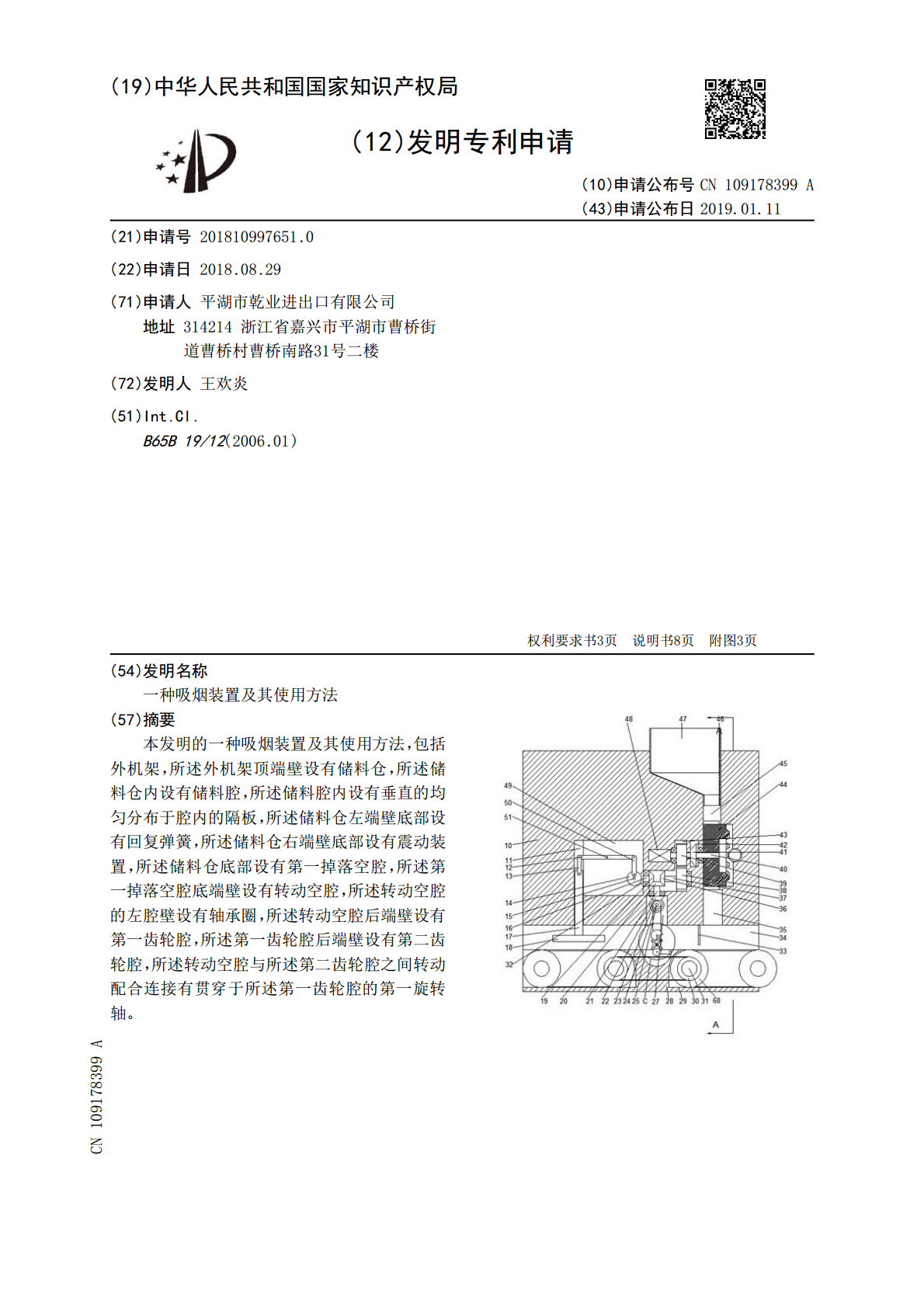

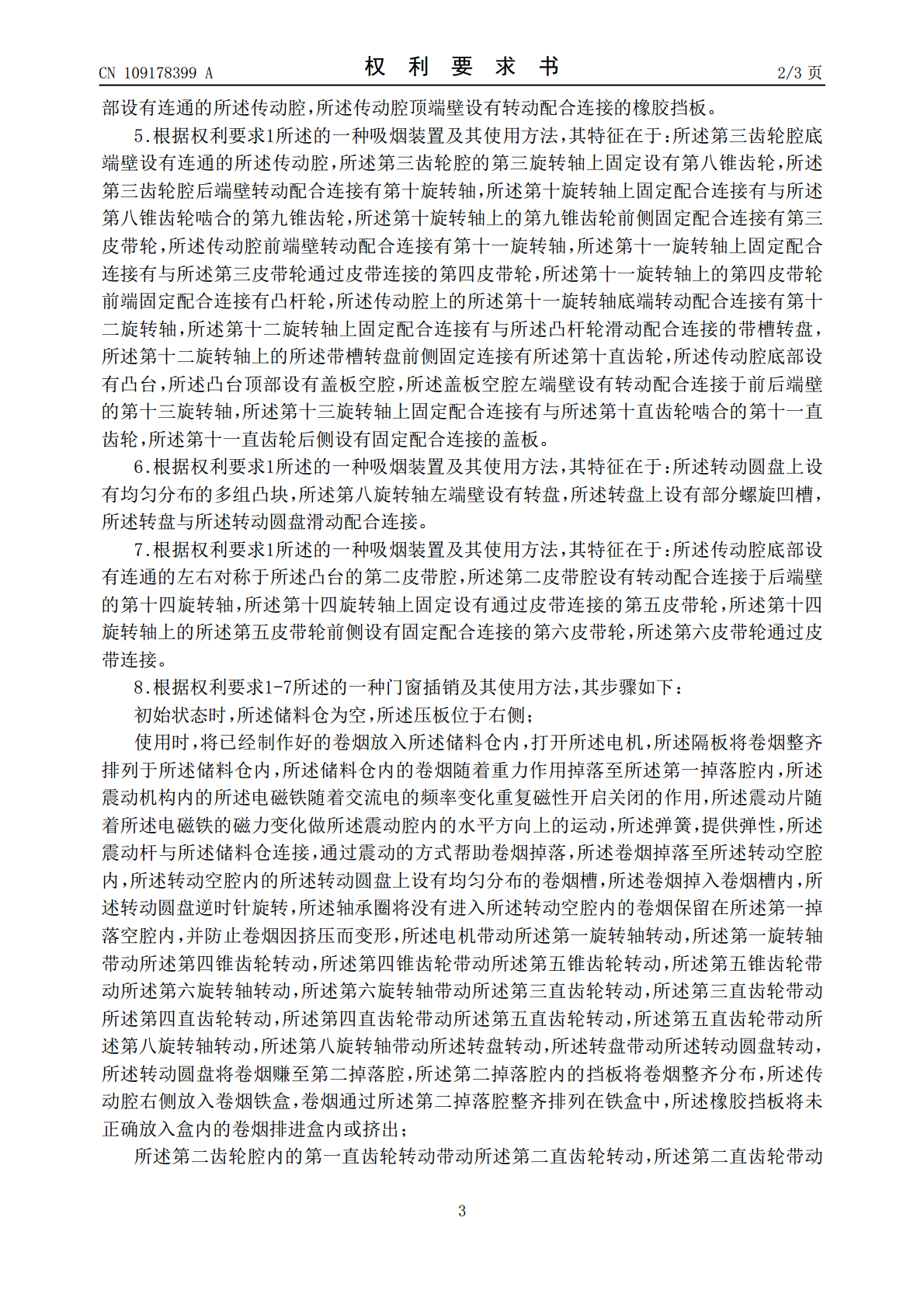

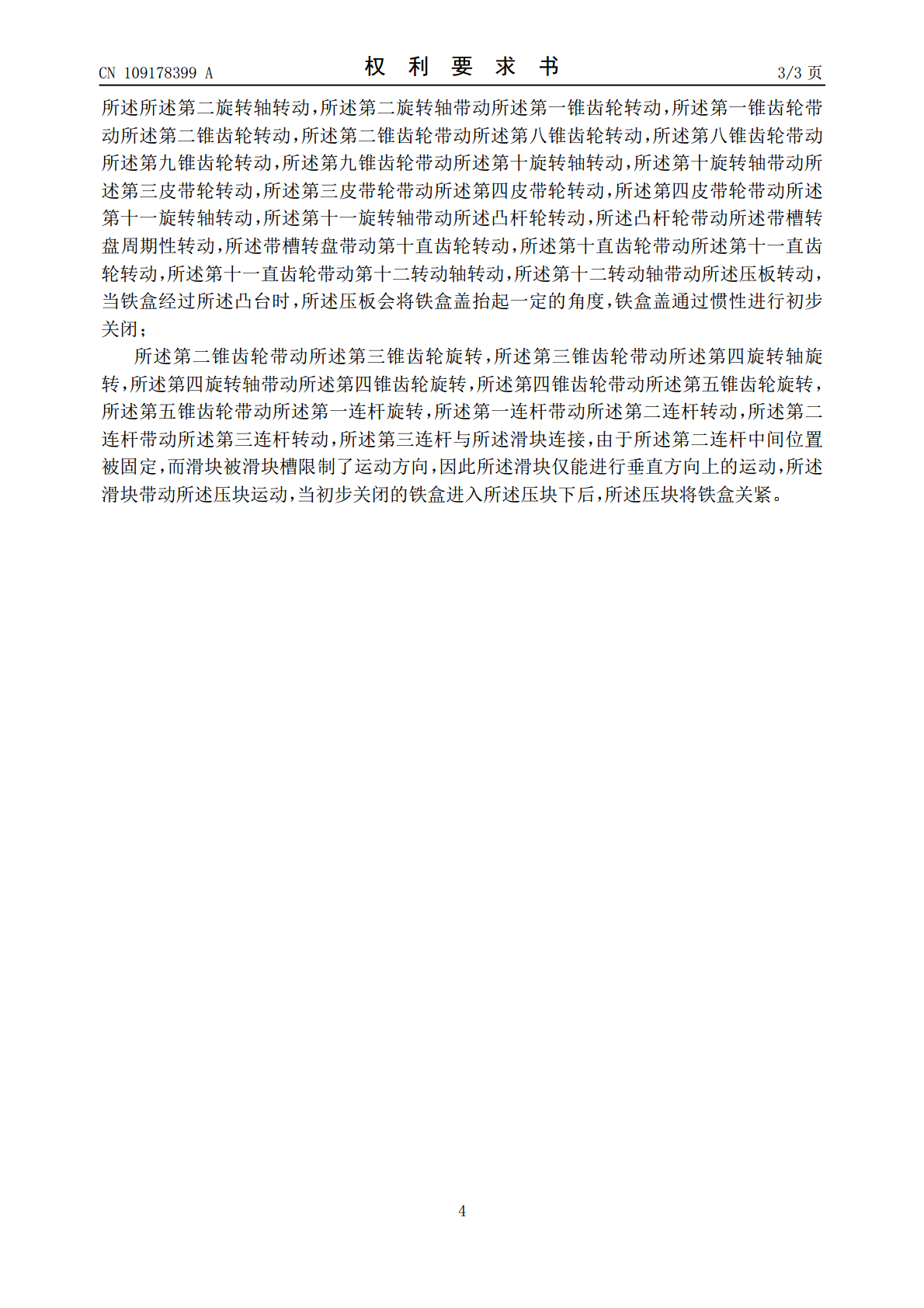

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109178399A(43)申请公布日2019.01.11(21)申请号201810997651.0(22)申请日2018.08.29(71)申请人平湖市乾业进出口有限公司地址314214浙江省嘉兴市平湖市曹桥街道曹桥村曹桥南路31号二楼(72)发明人王欢炎(51)Int.Cl.B65B19/12(2006.01)权利要求书3页说明书8页附图3页(54)发明名称一种吸烟装置及其使用方法(57)摘要本发明的一种吸烟装置及其使用方法，包括外机架，所述外机架顶端壁设有储料仓，所述储料仓内设有储料腔，所述储料腔内设有垂直的均匀分布于腔内的隔板，所述储料仓左端壁底部设有回复弹簧，所述储料仓右端壁底部设有震动装置，所述储料仓底部设有第一掉落空腔，所述第一掉落空腔底端壁设有转动空腔，所述转动空腔的左腔壁设有轴承圈，所述转动空腔后端壁设有第一齿轮腔，所述第一齿轮腔后端壁设有第二齿轮腔，所述转动空腔与所述第二齿轮腔之间转动配合连接有贯穿于所述第一齿轮腔的第一旋转轴。CN109178399ACN109178399A权利要求书1/3页1.本发明的一种吸烟装置及其使用方法，包括外机架，所述外机架顶端壁设有储料仓，所述储料仓内设有储料腔，所述储料腔内设有垂直的均匀分布于腔内的隔板，所述储料仓左端壁底部设有回复弹簧，所述储料仓右端壁底部设有震动装置，所述储料仓底部设有第一掉落空腔，所述第一掉落空腔底端壁设有转动空腔，所述转动空腔的左腔壁设有轴承圈，所述转动空腔后端壁设有第一齿轮腔，所述第一齿轮腔后端壁设有第二齿轮腔，所述转动空腔与所述第二齿轮腔之间转动配合连接有贯穿于所述第一齿轮腔的第一旋转轴，所述转动空腔的所述第一旋转轴固定配合连接有转动圆盘，所述第二齿轮腔的第一旋转轴设有第一直齿轮，所述第二齿轮腔左侧设有电机，所述第一旋转轴左端延伸处与所述电机动力连接，所述第二齿轮腔右端壁底部设有转动配合连接的第二旋转轴，所述第二旋转轴上固定连接配合有与第一直齿轮啮合的第二直齿轮，所述第二旋转轴上的第二直齿轮左端固定连接配合有第一锥齿轮，所述第二齿轮腔底端壁设有开口向下的第三齿轮腔，所述第三齿轮腔与所述第二齿轮腔之间转动配合连接有第三旋转轴，第二齿轮腔的第三旋转轴上固定配合连接有与第一锥齿轮啮合的第二锥齿轮，所述第二齿轮腔左侧端壁设有连杆腔，所述第二齿轮腔与所述连杆腔之间转动配合连接有第四旋转轴，所述第二齿轮腔的第四旋转轴上固定配合连接有与所述第二锥齿轮啮合的第三锥齿轮，所述连杆腔的所述第四旋转轴上固定配合连接有第四锥齿轮，所述所述连杆腔前端壁上转动配合连接有第五旋转轴，所述第五旋转轴上固定配合连接有与所述第四锥齿轮啮合的第五锥齿轮，所述第五锥齿轮上转动配合连接有第一连杆，所述连杆腔后端壁上固定配合连接有固定轴，所述连杆腔左端壁设有开口向下的滑动腔，所述连杆腔与滑动腔之间设有第二连杆，所述第一连杆与所述第二连杆铰接，所述第二连杆中间部分与所述固定轴转动配合连接，所述第二连杆左端铰接有第三连杆，所述滑动腔内滑动配合有滑块，所述滑块顶部与所述第三连杆铰接，所述滑块底部固定配合连接有压块；所述第一齿轮腔的第一旋转轴上固定配合连接有第六锥齿轮，所述第一齿轮腔与所述转动空腔之间转动配合连接有第六旋转轴，所述第一齿轮腔的第六旋转轴上固定配合连接有第七锥齿轮，所述转动空腔的第六旋转轴上固定配合连接有第第三直齿轮，所述第六旋转轴右侧转动配合连接于所述转动空腔后端壁有第七旋转轴，所述第七旋转轴上固定配合连接有与第三直齿轮啮合的第四直齿轮，所述第七旋转轴右侧转动配合连接于所述转动空腔后端壁有第八旋转轴，所述第八旋转轴上固定配合连接有与所述第四直齿轮啮合的第九直齿轮，所述第八旋转轴上的第九直齿轮右侧固定配合连接有第一皮带轮，所述一齿轮腔下端壁设有连通的皮带腔，所述皮带腔左端壁配合连接有传送腔，所述传送腔与所述皮带腔之间转动配合连接有第九旋转轴，所述第九旋转轴上固定配合连接有与所述第一皮带轮通过皮带传动的第二皮带轮。2.根据权利要求1所述的一种吸烟装置及其使用方法，其特征在于：所述储料仓右端壁底部设有震动装置，所述震动装置包括设置于所述储料仓右侧的震动腔，所述震动腔内设有与所述储料仓固定连接的震动杆，所述震动杆右侧固定连接有震动片，所述震动片上下左右对称设有弹簧，所述震动腔右侧端壁固定配合连接有电磁铁。3.根据权利要求1所述的一种吸烟装置及其使用方法，其特征在于：所述第二掉落腔内均匀分布有垂直挡板。4.根据权利要求1所述的一种吸烟装置及其使用方法，其特征在于：所述第二掉落腔底2CN109178399A权利要求书2/3页部设有连通的所述传动腔，所述传动腔顶端壁设有转动配合连接的橡胶挡板。5.根据权利要求1所述的一种
