一种可调节水龙头.pdf

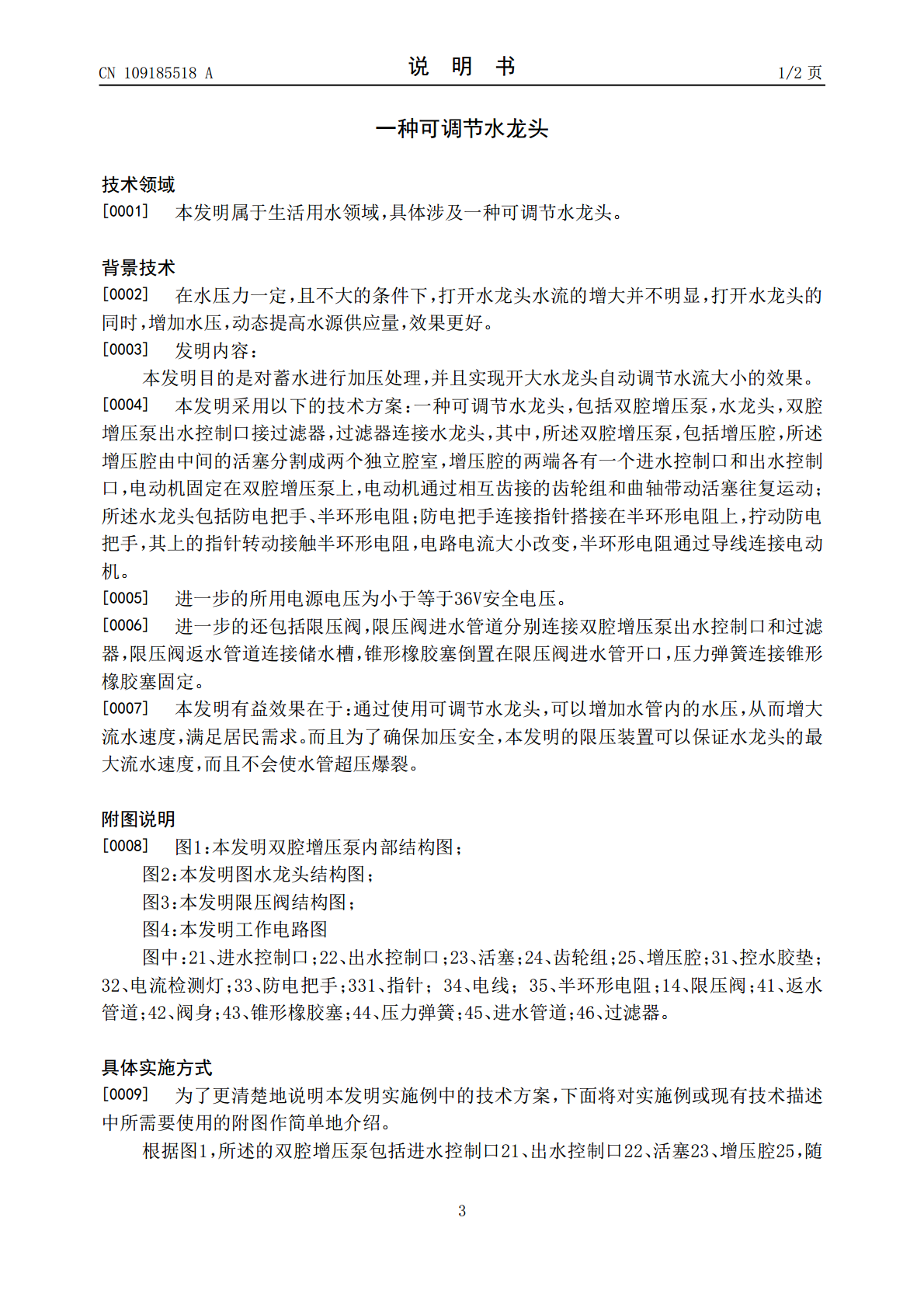

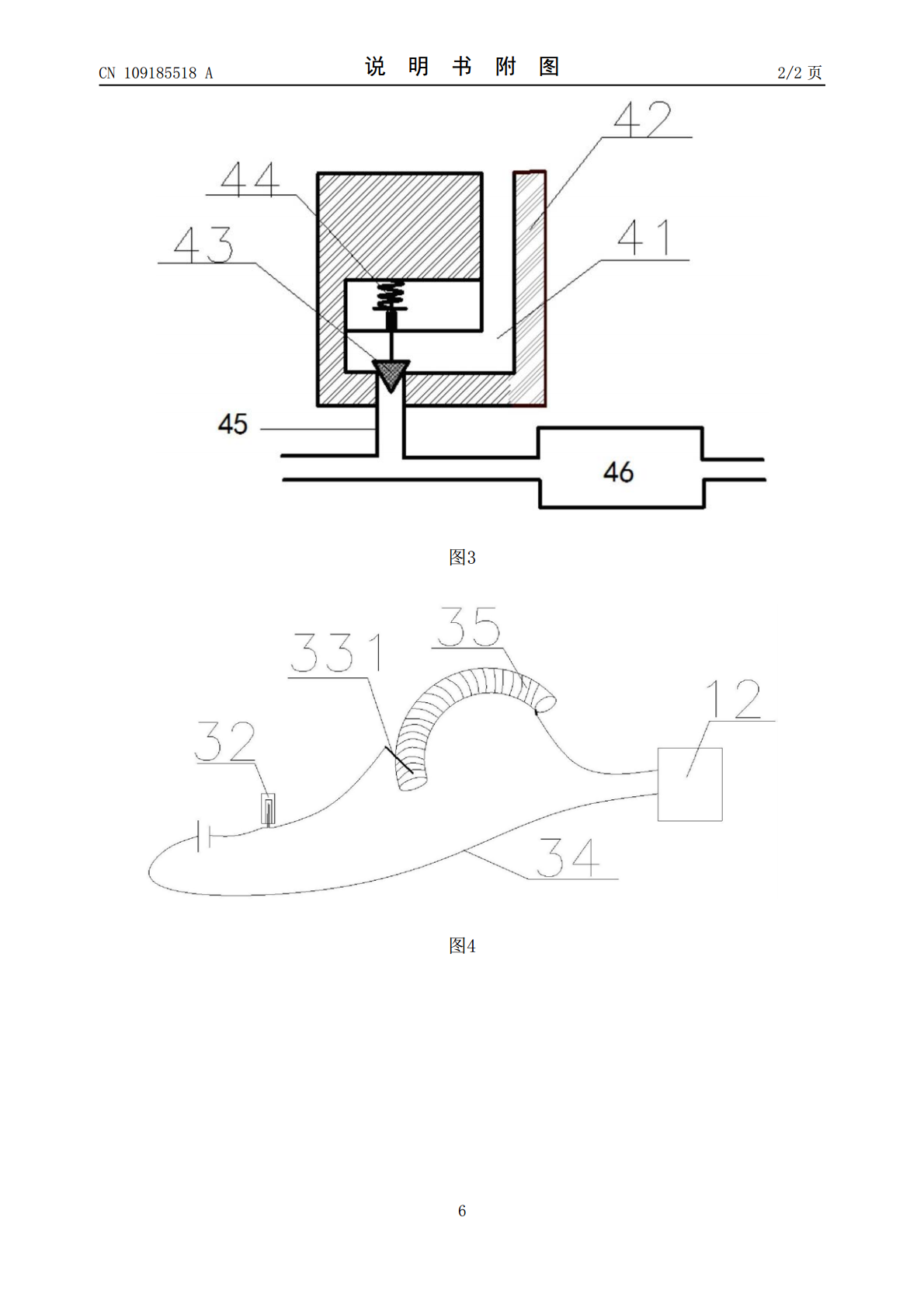

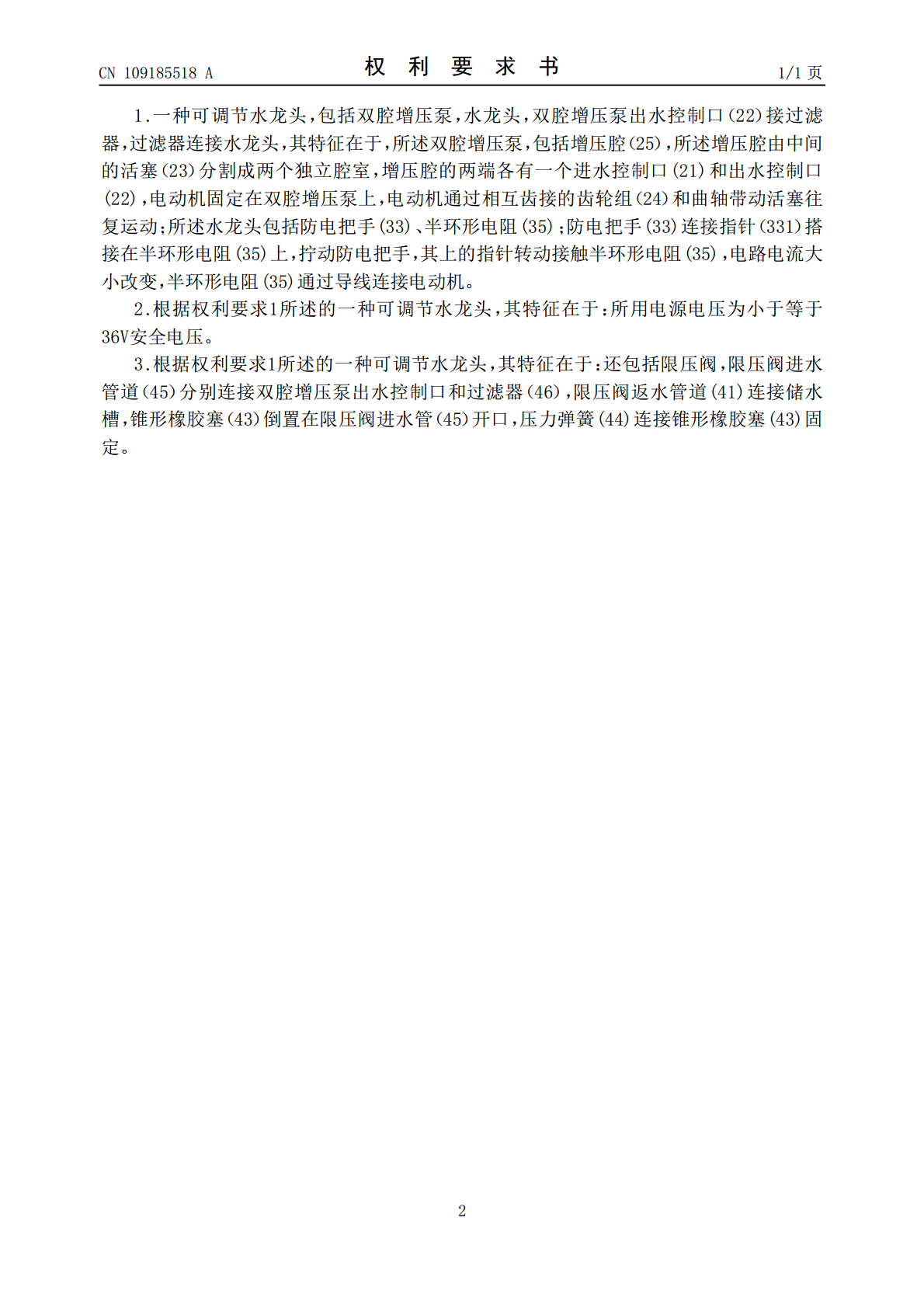

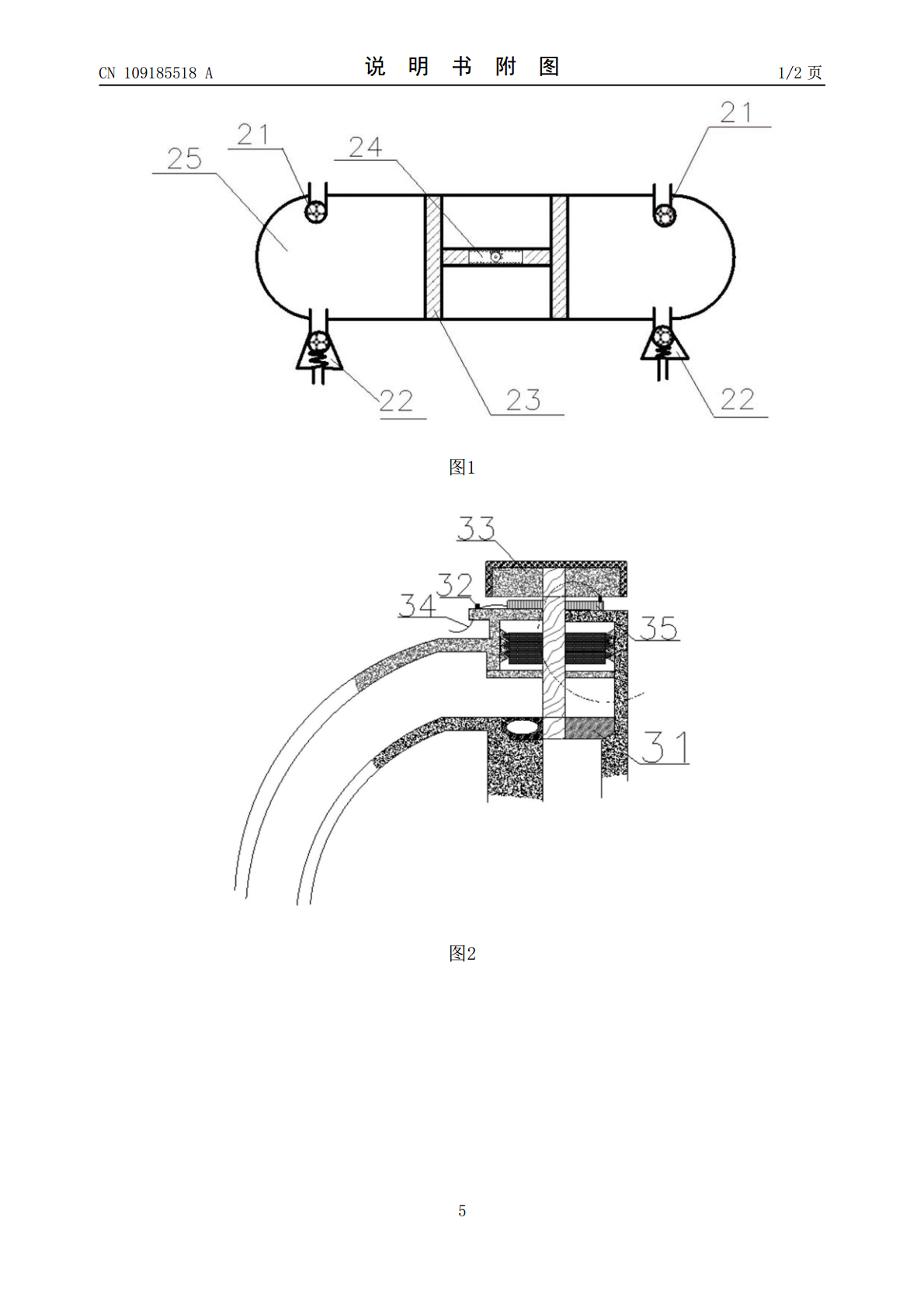

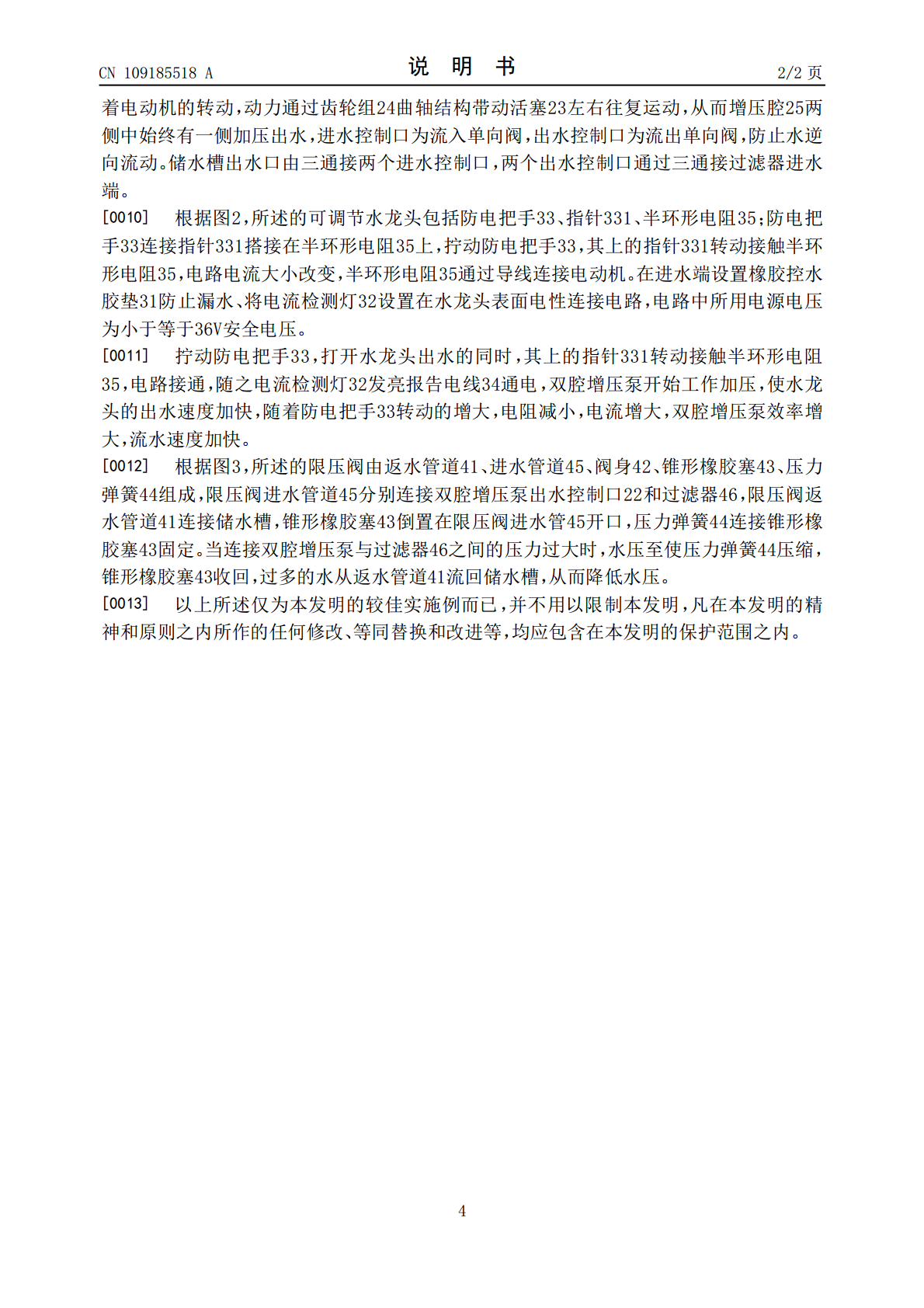

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109185518A(43)申请公布日2019.01.11(21)申请号201811225345.1(22)申请日2018.10.20(71)申请人华北理工大学地址063009河北省唐山市曹妃甸区唐山湾生态城渤海大道21号(72)发明人王崇皓马沛华张舵(51)Int.Cl.F16K17/20(2006.01)F16K31/60(2006.01)F16K31/02(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种可调节水龙头(57)摘要本发明公开一种可调节水龙头，包括双腔增压泵，水龙头，双腔增压泵出水控制口接过滤器，过滤器连接水龙头，双腔增压泵由中间的活塞分割成两个独立腔室，增压腔的两端各有一个进水控制口和出水控制口，电动机固定在双腔增压泵上，电动机通过相互齿接的齿轮组和曲轴带动活塞往复运动；所述水龙头包括防电把手、半环形电阻；防电把手连接指针搭接在半环形电阻上，拧动防电把手，其上的指针转动接触半环形电阻，电路电流大小改变，半环形电阻通过导线连接电动机。通过使用可调节水龙头，可以增加水管内的水压，从而增大流水速度，满足居民需求。而且为了确保加压安全，本发明的限压装置可以保证水龙头的最大流水速度，而且不会使水管超压爆裂。CN109185518ACN109185518A权利要求书1/1页1.一种可调节水龙头，包括双腔增压泵，水龙头，双腔增压泵出水控制口（22）接过滤器，过滤器连接水龙头，其特征在于，所述双腔增压泵，包括增压腔（25），所述增压腔由中间的活塞（23）分割成两个独立腔室，增压腔的两端各有一个进水控制口(21)和出水控制口(22)，电动机固定在双腔增压泵上，电动机通过相互齿接的齿轮组（24）和曲轴带动活塞往复运动；所述水龙头包括防电把手(33)、半环形电阻(35)；防电把手(33)连接指针（331）搭接在半环形电阻(35)上，拧动防电把手，其上的指针转动接触半环形电阻(35)，电路电流大小改变，半环形电阻(35)通过导线连接电动机。2.根据权利要求1所述的一种可调节水龙头，其特征在于：所用电源电压为小于等于36V安全电压。3.根据权利要求1所述的一种可调节水龙头，其特征在于：还包括限压阀，限压阀进水管道（45）分别连接双腔增压泵出水控制口和过滤器（46），限压阀返水管道(41)连接储水槽，锥形橡胶塞（43）倒置在限压阀进水管（45）开口，压力弹簧(44)连接锥形橡胶塞(43)固定。2CN109185518A说明书1/2页一种可调节水龙头技术领域[0001]本发明属于生活用水领域，具体涉及一种可调节水龙头。背景技术[0002]在水压力一定，且不大的条件下，打开水龙头水流的增大并不明显，打开水龙头的同时，增加水压，动态提高水源供应量，效果更好。[0003]发明内容：本发明目的是对蓄水进行加压处理，并且实现开大水龙头自动调节水流大小的效果。[0004]本发明采用以下的技术方案：一种可调节水龙头，包括双腔增压泵，水龙头，双腔增压泵出水控制口接过滤器，过滤器连接水龙头，其中，所述双腔增压泵，包括增压腔，所述增压腔由中间的活塞分割成两个独立腔室，增压腔的两端各有一个进水控制口和出水控制口，电动机固定在双腔增压泵上，电动机通过相互齿接的齿轮组和曲轴带动活塞往复运动；所述水龙头包括防电把手、半环形电阻；防电把手连接指针搭接在半环形电阻上，拧动防电把手，其上的指针转动接触半环形电阻，电路电流大小改变，半环形电阻通过导线连接电动机。[0005]进一步的所用电源电压为小于等于36V安全电压。[0006]进一步的还包括限压阀，限压阀进水管道分别连接双腔增压泵出水控制口和过滤器，限压阀返水管道连接储水槽，锥形橡胶塞倒置在限压阀进水管开口，压力弹簧连接锥形橡胶塞固定。[0007]本发明有益效果在于：通过使用可调节水龙头，可以增加水管内的水压，从而增大流水速度，满足居民需求。而且为了确保加压安全，本发明的限压装置可以保证水龙头的最大流水速度，而且不会使水管超压爆裂。附图说明[0008]图1：本发明双腔增压泵内部结构图；图2：本发明图水龙头结构图；图3：本发明限压阀结构图；图4：本发明工作电路图图中：21、进水控制口；22、出水控制口；23、活塞；24、齿轮组；25、增压腔；31、控水胶垫；32、电流检测灯；33、防电把手；331、指针；34、电线；35、半环形电阻；14、限压阀；41、返水管道；42、阀身；43、锥形橡胶塞；44、压力弹簧；45、进水管道；46、过滤器。具体实施方式[0009]为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。根据图1，所述的双腔增压泵包括进水控制口21、出水控制口22、活
