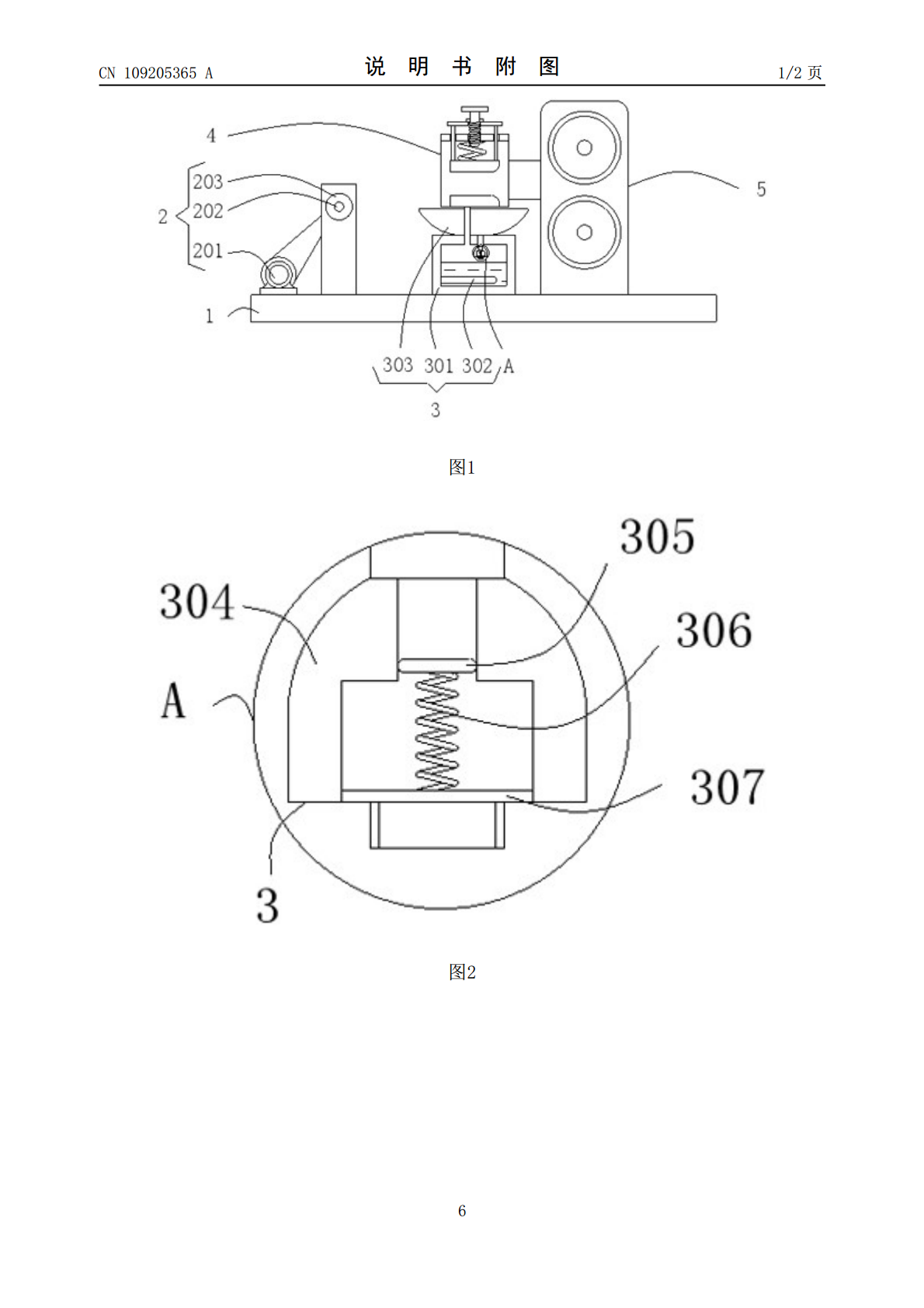

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109205365A(43)申请公布日2019.01.15(21)申请号201811355167.4(22)申请日2018.11.14(71)申请人射阳县汇佳纺织有限公司地址224343江苏省盐城市射阳县海通镇海市东路2号(72)发明人程祥(51)Int.Cl.B65H18/10(2006.01)D06G1/00(2006.01)D06F73/00(2006.01)D06F81/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种纺织印染机械用收布装置(57)摘要本发明提供一种纺织印染机械用收布装置，涉及纺织收卷技术领域。实现了避免了收卷时布匹表面掺有杂纤维导致布匹产生褶皱的问题。该纺织印染机械用收布装置，包括底板、卷布装置、蒸汽装置、熨烫装置和去毛装置，卷布装置、蒸汽装置、熨烫装置和去毛装置位于底板的顶部，去毛装置位于卷布装置、蒸汽装置和熨烫装置的右端，蒸汽装置和熨烫装置位于卷布装置和去毛装置二者之间，熨烫装置位于蒸汽装置的顶部。该纺织印染机械用收布装置，通过第二驱动电机转动带动主动去毛轮和从动去毛轮转动，通过主动去毛轮和从动去毛轮转动表面特有的毛刷结构，使其转动的过程中将布匹表面的纤维去除，避免了因纤维导致布匹产生褶皱的问题。CN109205365ACN109205365A权利要求书1/1页1.一种纺织印染机械用收布装置，包括底板（1）、卷布装置（2）、蒸汽装置（3）、熨烫装置（4）和去毛装置（5），其特征在于：所述卷布装置（2）、蒸汽装置（3）、熨烫装置（4）和去毛装置（5）位于底板（1）的顶部，所述去毛装置（5）位于卷布装置（2）、蒸汽装置（3）和熨烫装置（4）的右端，所述蒸汽装置（3）和熨烫装置（4）位于卷布装置（2）和去毛装置（5）二者之间，所述熨烫装置（4）位于蒸汽装置（3）的顶部，所述卷布装置（2）包括第一驱动电机（201），所述第一驱动电机（201）的输出端通过皮带与活动转轴（202）传动连接，所述活动转轴（202）的表面套设有卷滚（203），活动转轴（202）的底部通过连接块与底板（1）固定连接，所述蒸汽装置（3）包括蒸汽箱（301），所述蒸汽箱（301）的内部设有电热棒（302），蒸汽箱（301）的顶部连通有集液斗（303），所述集液斗（303）的底部连通有限压块（304），所述限压块（304）的内部套设有挡水板（305），所述挡水板（305）的底部固定安装有限位弹簧（306），所述限位弹簧（306）的底部固定安装有安装杆（307），所述安装杆（307）的底部与限压块（304）固定连接，所述熨烫装置（4）包括安装板（401），所述安装板（401）的正前方固定安装有第一熨烫板（402），安装板（401）的正前方固定安装有顶板（403），所述顶板（403）的底部固定安装有限压弹簧（404），所述限压弹簧（404）的底部固定安装有第二熨烫板（405），所述第二熨烫板（405）的顶部固定安装有连接杆（406），两个所述连接杆（406）的顶部固定安装有压板（407），所述压板（407）的内部套设有调节螺栓（408），所述调节螺栓（408）的顶部固定安装有转盘（409），所述去毛装置（5）包括支撑块（501），所述支撑块（501）的顶部固定安装有第二驱动电机（502），所述第二驱动电机（502）的输出端活动安装有驱动齿轮（503），所述驱动齿轮（503）的顶部啮合有从动齿轮（504），所述从动齿轮（504）的正前方固定安装有第一转动轴（506），所述第一转动轴（506）的表面套设有从动去毛轮（508），驱动齿轮（503）的正前方固定安装有第二转动轴（507），所述第二转动轴（507）的表面套设有主动去毛轮（509）。2.根据权利要求1所述的一种纺织印染机械用收布装置，其特征在于：所述第一转动轴（506）和第二转动轴（507）的表面套设有支撑杆和支撑板（505），所述支撑板（505）和支撑杆的底部与底板（1）固定连接。3.根据权利要求1所述的一种纺织印染机械用收布装置，其特征在于：所述支撑块（501）的底部与底板（1）固定连接，所述底板（1）的顶部与蒸汽箱（301）固定连接。4.根据权利要求1所述的一种纺织印染机械用收布装置，其特征在于：所述调节螺栓（408）的表面相对于压板（407）的位置固定安装有推块（410），调节螺栓（408）的表面与顶板（403）螺纹连接。5.根据权利要求1所述的一种纺织印染机械用收布装置，其特征在于：所述主动去毛轮（509）和从动去毛轮（508）的表面设有毛刷结构，所述支撑板（505）通过连接块与安装板（401）固定连接。6.根据权利要求1所述的一种纺织印染机械用收布装置，其特征在于：所述集液
