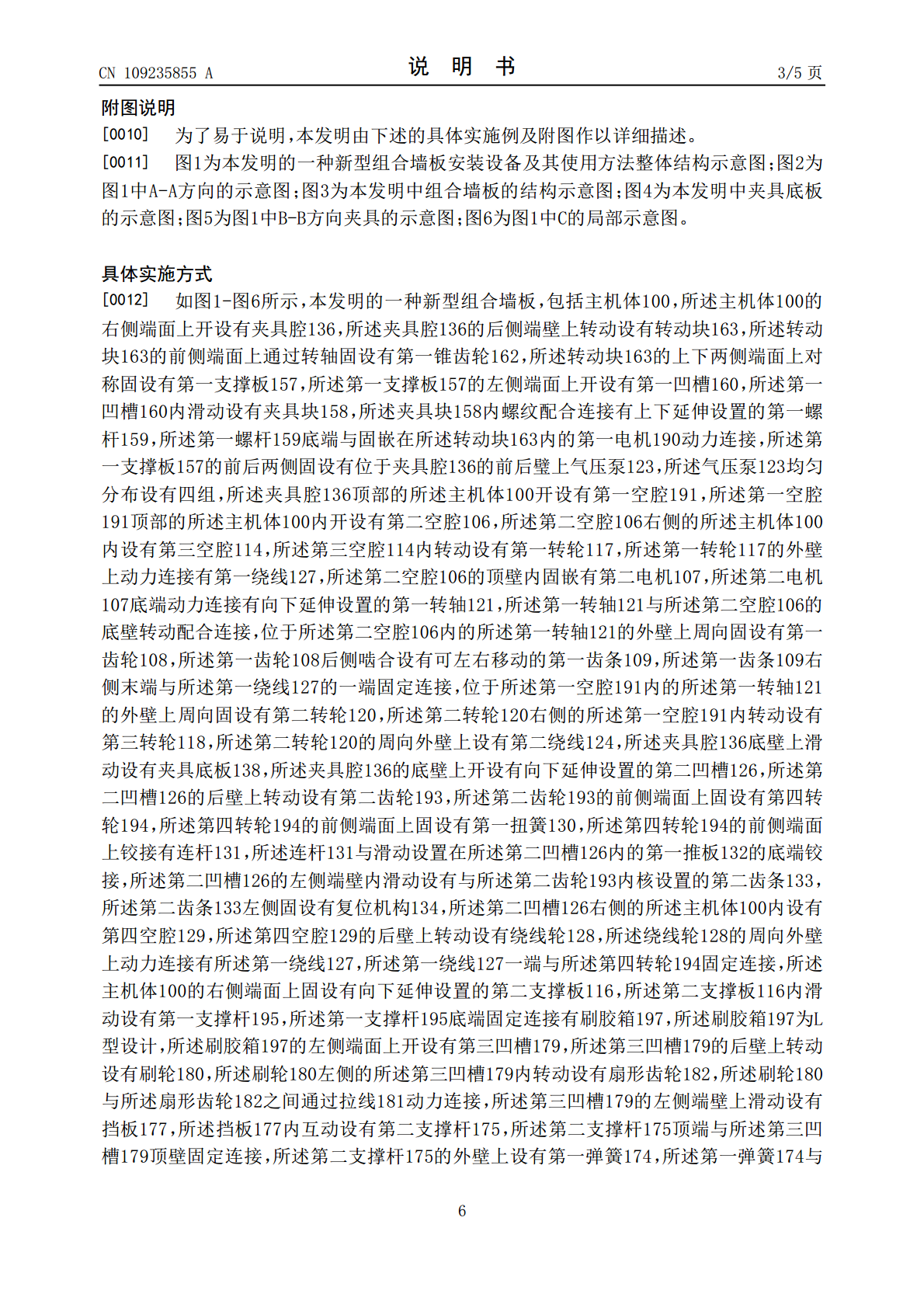

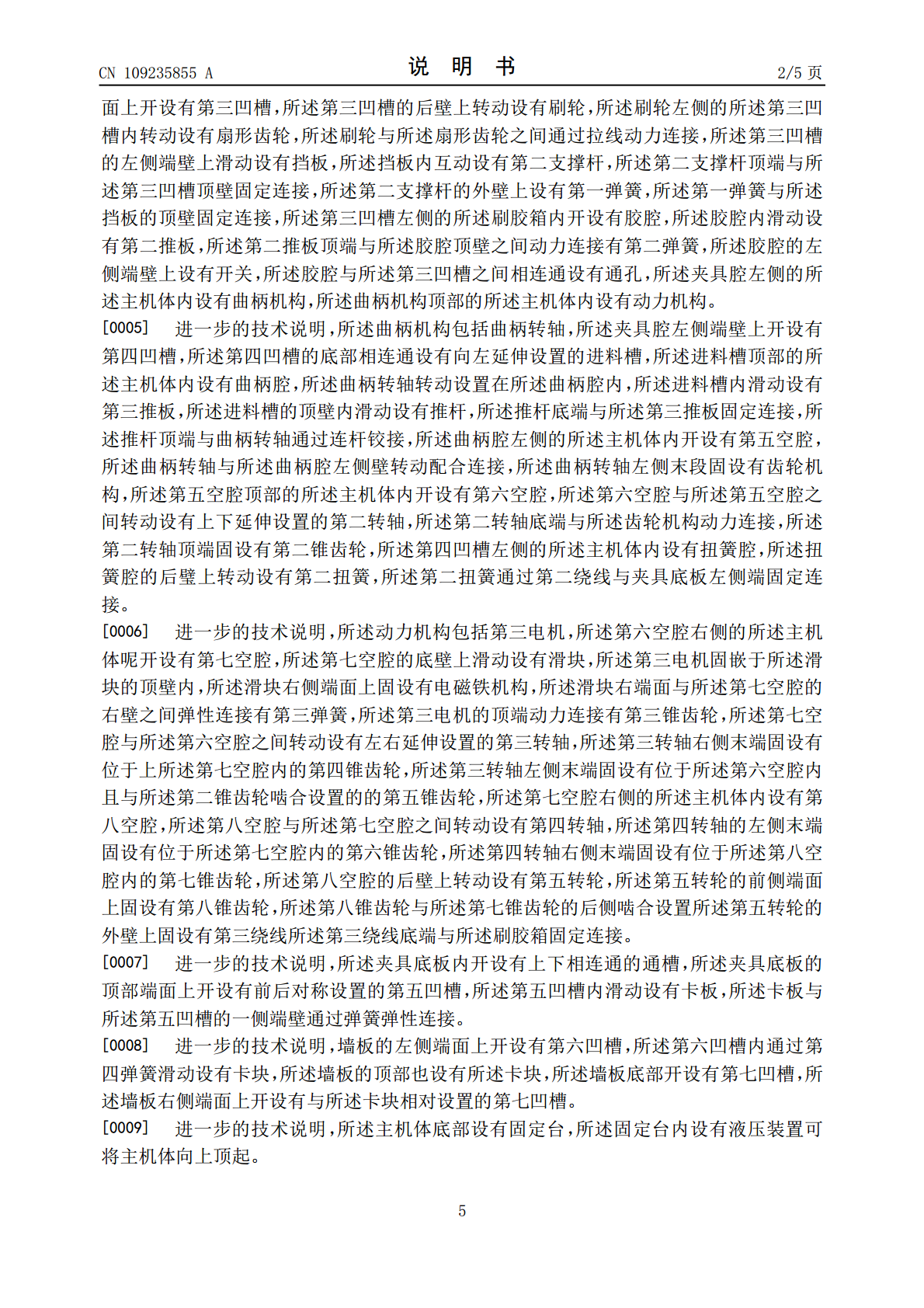

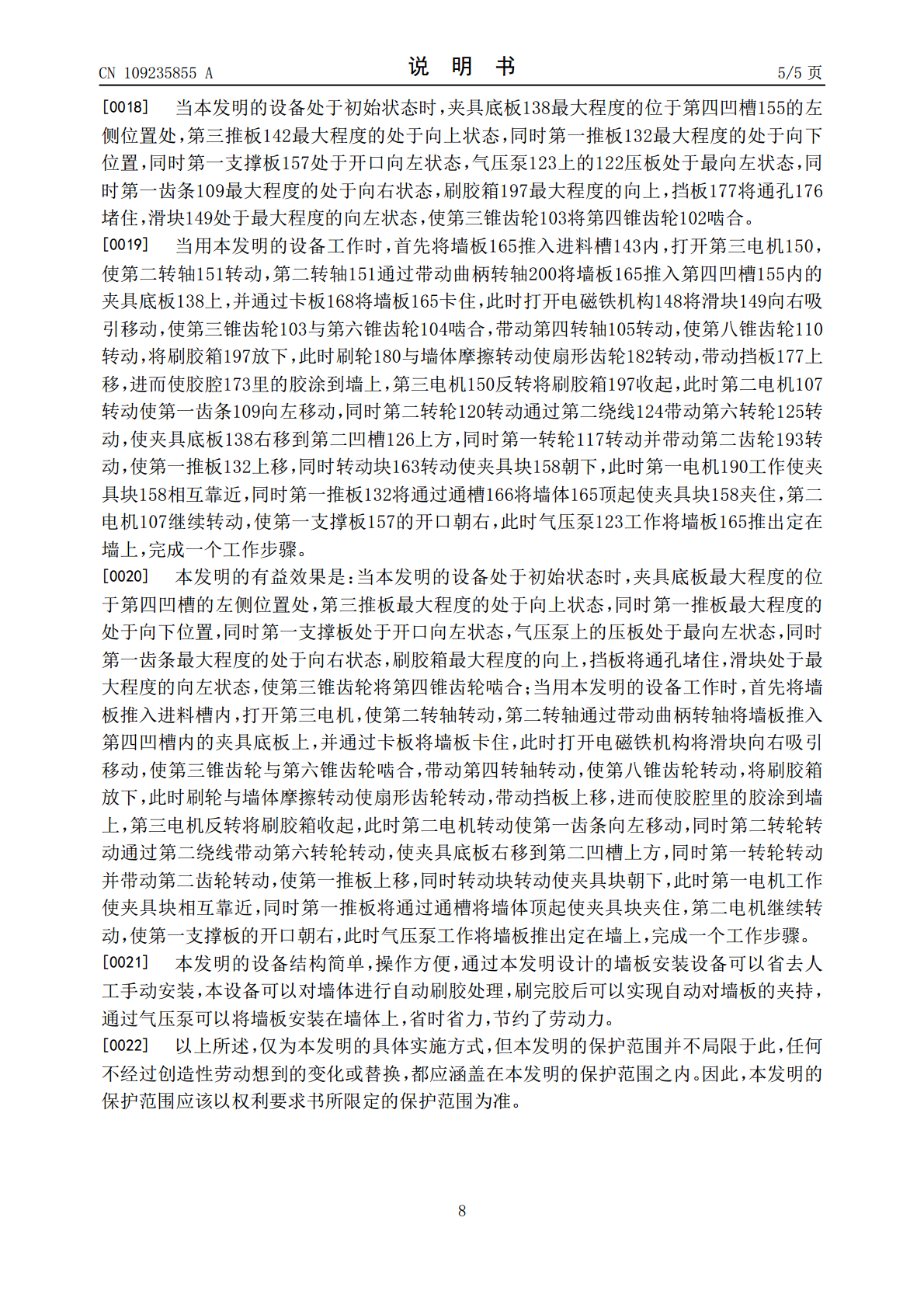

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109235855A(43)申请公布日2019.01.18(21)申请号201811243382.5(22)申请日2018.10.24(71)申请人余祝明地址517000广东省河源市源城区河源大道南与黄屋坪路交汇处东北(72)发明人余祝明(51)Int.Cl.E04F21/18(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种新型组合墙板(57)摘要本发明公开了一种新型组合墙板，所述主机体的右侧端面上开设有夹具腔，所述夹具腔的后侧端壁上转动设有转动块，所述转动块的前侧端面上通过转轴固设有第一锥齿轮，所述转动块的上下两侧端面上对称固设有第一支撑板，所述第一支撑板的左侧端面上开设有第一凹槽，所述第一凹槽内滑动设有夹具块，所述夹具块内螺纹配合连接有上下延伸设置的第一螺杆，所述第一螺杆底端与固嵌在所述转动块内的第一电机动力连接，所述第一支撑板的前后两侧固设有位于夹具腔的前后璧上气压泵，所述气压泵均匀分布设有四组，所述夹具腔顶部的所述主机体开设有第一空腔，所述第一空腔顶部的所述主机体内开设有第二空腔，所述第二空腔右侧的所述主机体内设有第三空腔。CN109235855ACN109235855A权利要求书1/2页1.本发明的一种新型组合墙板，包括主机体，其特征在于：本发明是通过以下技术方案来实现的：所述主机体的右侧端面上开设有夹具腔，所述夹具腔的后侧端壁上转动设有转动块，所述转动块的前侧端面上通过转轴固设有第一锥齿轮，所述转动块的上下两侧端面上对称固设有第一支撑板，所述第一支撑板的左侧端面上开设有第一凹槽，所述第一凹槽内滑动设有夹具块，所述夹具块内螺纹配合连接有上下延伸设置的第一螺杆，所述第一螺杆底端与固嵌在所述转动块内的第一电机动力连接，所述第一支撑板的前后两侧固设有位于夹具腔的前后璧上气压泵，所述气压泵均匀分布设有四组，所述夹具腔顶部的所述主机体开设有第一空腔，所述第一空腔顶部的所述主机体内开设有第二空腔，所述第二空腔右侧的所述主机体内设有第三空腔，所述第三空腔内转动设有第一转轮，所述第一转轮的外壁上动力连接有第一绕线，所述第二空腔的顶壁内固嵌有第二电机，所述第二电机底端动力连接有向下延伸设置的第一转轴，所述第一转轴与所述第二空腔的底壁转动配合连接，位于所述第二空腔内的所述第一转轴的外壁上周向固设有第一齿轮，所述第一齿轮后侧啮合设有可左右移动的第一齿条，所述第一齿条右侧末端与所述第一绕线的一端固定连接，位于所述第一空腔内的所述第一转轴的外壁上周向固设有第二转轮，所述第二转轮右侧的所述第一空腔内转动设有第三转轮，所述第二转轮的周向外壁上设有第二绕线，所述夹具腔底壁上滑动设有夹具底板，所述夹具腔的底壁上开设有向下延伸设置的第二凹槽，所述第二凹槽的后壁上转动设有第二齿轮，所述第二齿轮的前侧端面上固设有第四转轮，所述第四转轮的前侧端面上固设有第一扭簧，所述第四转轮的前侧端面上铰接有连杆，所述连杆与滑动设置在所述第二凹槽内的第一推板的底端铰接，所述第二凹槽的左侧端壁内滑动设有与所述第二齿轮内核设置的第二齿条，所述第二齿条左侧固设有复位机构，所述第二凹槽右侧的所述主机体内设有第四空腔，所述第四空腔的后壁上转动设有绕线轮，所述绕线轮的周向外壁上动力连接有所述第一绕线，所述第一绕线一端与所述第四转轮固定连接，所述主机体的右侧端面上固设有向下延伸设置的第二支撑板，所述第二支撑板内滑动设有第一支撑杆，所述第一支撑杆底端固定连接有刷胶箱，所述刷胶箱为L型设计，所述刷胶箱的左侧端面上开设有第三凹槽，所述第三凹槽的后壁上转动设有刷轮，所述刷轮左侧的所述第三凹槽内转动设有扇形齿轮，所述刷轮与所述扇形齿轮之间通过拉线动力连接，所述第三凹槽的左侧端壁上滑动设有挡板，所述挡板内互动设有第二支撑杆，所述第二支撑杆顶端与所述第三凹槽顶壁固定连接，所述第二支撑杆的外壁上设有第一弹簧，所述第一弹簧与所述挡板的顶壁固定连接，所述第三凹槽左侧的所述刷胶箱内开设有胶腔，所述胶腔内滑动设有第二推板，所述第二推板顶端与所述胶腔顶壁之间动力连接有第二弹簧，所述胶腔的左侧端壁上设有开关，所述胶腔与所述第三凹槽之间相连通设有通孔，所述夹具腔左侧的所述主机体内设有曲柄机构，所述曲柄机构顶部的所述主机体内设有动力机构。2.根据权利要求1所述的一种新型组合墙板，其特征在于：所述曲柄机构包括曲柄转轴，所述夹具腔左侧端壁上开设有第四凹槽，所述第四凹槽的底部相连通设有向左延伸设置的进料槽，所述进料槽顶部的所述主机体内设有曲柄腔，所述曲柄转轴转动设置在所述曲柄腔内，所述进料槽内滑动设有第三推板，所述进料槽的顶壁内滑动设有推杆，所述推杆底端与所述第三推板固定连接，所述推杆顶端与曲柄转轴通过连杆铰接，所述曲柄腔左侧
