一种食品生产用食品添加剂的调制装置.pdf

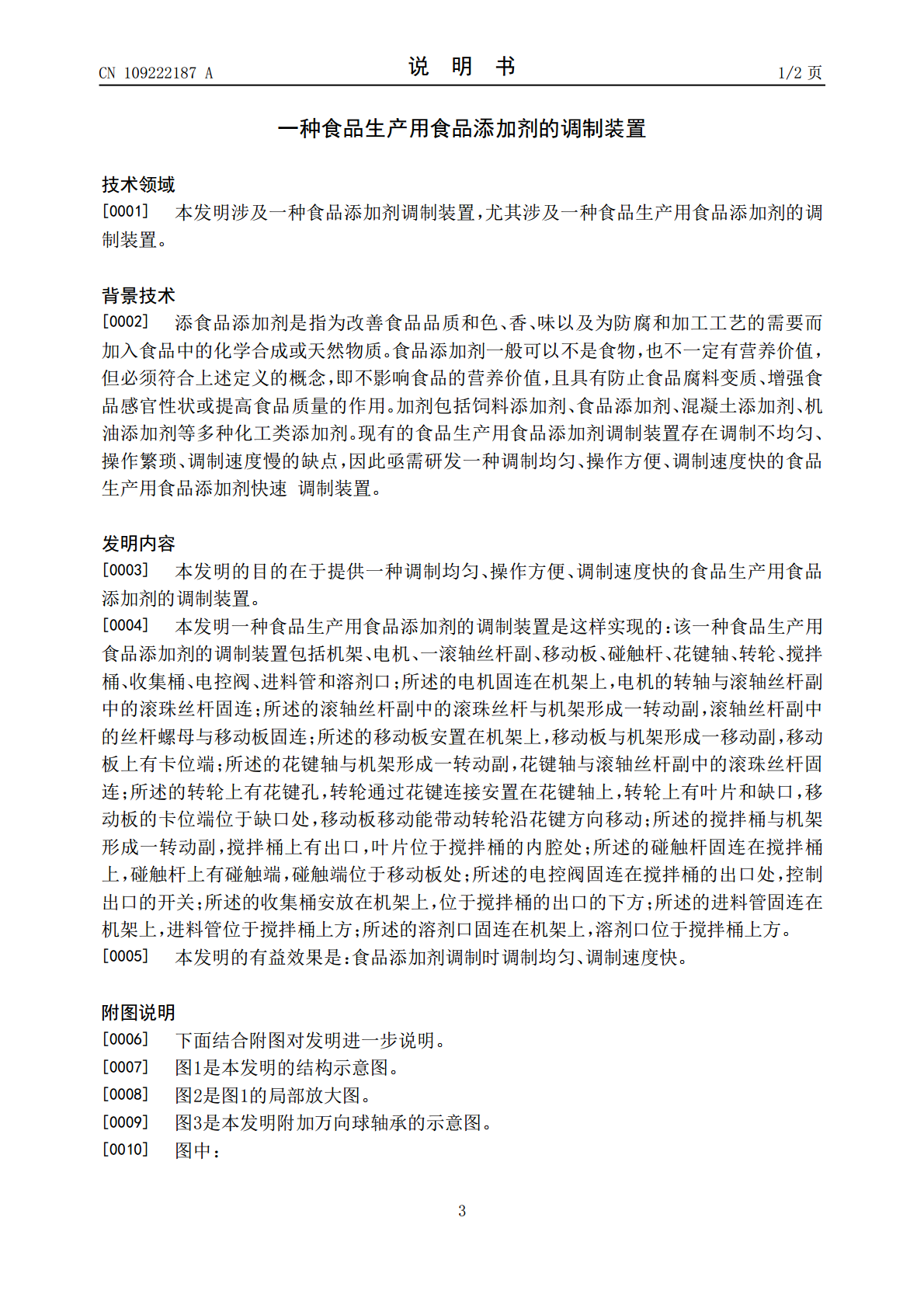

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109222187A(43)申请公布日2019.01.18(21)申请号201810933806.4(22)申请日2018.08.16(71)申请人赵华勇地址317525浙江省台州市温岭市大溪镇塘岭村390号(72)发明人赵华勇(51)Int.Cl.A23P30/40(2016.01)A23P30/00(2016.01)权利要求书1页说明书2页附图3页(54)发明名称一种食品生产用食品添加剂的调制装置(57)摘要本发明的目的在于提供一种食品生产用食品添加剂的调制装置。该装置包括机架、电机、一滚轴丝杆副、移动板、碰触杆、花键轴、转轮、搅拌桶、收集桶、电控阀、进料管和溶剂口；电机固连在机架上，电机的转轴与滚珠丝杆固连；滚珠丝杆与机架形成一转动副，丝杆螺母与移动板固连；移动板与机架形成一移动副，移动板上有卡位端；花键轴与机架形成一转动副，花键轴与滚轴丝杆副中的滚珠丝杆固连；转轮通过花键连接安置在花键轴上，转轮上有叶片和缺；搅拌桶与机架形成一转动副；碰触杆固连在搅拌桶上；电控阀固连在搅拌桶的出口处；收集桶安放在机架上；进料管固连在机架上；溶剂口固连在机架上。使用本发明调制调制均匀、调制速度快。CN109222187ACN109222187A权利要求书1/1页1.一种食品生产用食品添加剂的调制装置，其特征在于：该一种食品生产用食品添加剂的调制装置包括机架、电机、一滚轴丝杆副、移动板、碰触杆、花键轴、转轮、搅拌桶、收集桶、电控阀、进料管和溶剂口；所述的电机固连在机架上，电机的转轴与滚轴丝杆副中的滚珠丝杆固连；所述的滚轴丝杆副中的滚珠丝杆与机架形成一转动副，滚轴丝杆副中的丝杆螺母与移动板固连；所述的移动板安置在机架上，移动板与机架形成一移动副，移动板上有卡位端；所述的花键轴与机架形成一转动副，花键轴与滚轴丝杆副中的滚珠丝杆固连；所述的转轮上有花键孔，转轮通过花键连接安置在花键轴上，转轮上有叶片和缺口，移动板的卡位端位于缺口处；所述的搅拌桶与机架形成一转动副，搅拌桶上有出口，叶片位于搅拌桶的内腔处；所述的碰触杆固连在搅拌桶上，碰触杆上有碰触端，碰触端位于移动板处；所述的电控阀固连在搅拌桶的出口处；所述的收集桶安放在机架上，位于搅拌桶的出口的下方；所述的进料管固连在机架上，进料管位于搅拌桶上方；所述的溶剂口固连在机架上，溶剂口位于搅拌桶上方。2.根据权利要求1所述的一种食品生产用食品添加剂的调制装置，其特征在于：上述技术方案附加万向球轴承，所述的万向球轴承固连在移动板的卡位端，万向球轴承位于缺口处。2CN109222187A说明书1/2页一种食品生产用食品添加剂的调制装置技术领域[0001]本发明涉及一种食品添加剂调制装置，尤其涉及一种食品生产用食品添加剂的调制装置。背景技术[0002]添食品添加剂是指为改善食品品质和色、香、味以及为防腐和加工工艺的需要而加入食品中的化学合成或天然物质。食品添加剂一般可以不是食物，也不一定有营养价值，但必须符合上述定义的概念，即不影响食品的营养价值，且具有防止食品腐料变质、增强食品感官性状或提高食品质量的作用。加剂包括饲料添加剂、食品添加剂、混凝土添加剂、机油添加剂等多种化工类添加剂。现有的食品生产用食品添加剂调制装置存在调制不均匀、操作繁琐、调制速度慢的缺点，因此亟需研发一种调制均匀、操作方便、调制速度快的食品生产用食品添加剂快速调制装置。发明内容[0003]本发明的目的在于提供一种调制均匀、操作方便、调制速度快的食品生产用食品添加剂的调制装置。[0004]本发明一种食品生产用食品添加剂的调制装置是这样实现的：该一种食品生产用食品添加剂的调制装置包括机架、电机、一滚轴丝杆副、移动板、碰触杆、花键轴、转轮、搅拌桶、收集桶、电控阀、进料管和溶剂口；所述的电机固连在机架上，电机的转轴与滚轴丝杆副中的滚珠丝杆固连；所述的滚轴丝杆副中的滚珠丝杆与机架形成一转动副，滚轴丝杆副中的丝杆螺母与移动板固连；所述的移动板安置在机架上，移动板与机架形成一移动副，移动板上有卡位端；所述的花键轴与机架形成一转动副，花键轴与滚轴丝杆副中的滚珠丝杆固连；所述的转轮上有花键孔，转轮通过花键连接安置在花键轴上，转轮上有叶片和缺口，移动板的卡位端位于缺口处，移动板移动能带动转轮沿花键方向移动；所述的搅拌桶与机架形成一转动副，搅拌桶上有出口，叶片位于搅拌桶的内腔处；所述的碰触杆固连在搅拌桶上，碰触杆上有碰触端，碰触端位于移动板处；所述的电控阀固连在搅拌桶的出口处，控制出口的开关；所述的收集桶安放在机架上，位于搅拌桶的出口的下方；所述的进料管固连在机架上，进料管位于搅拌桶上方；所述的溶剂口固连在机架上，溶剂口位于搅拌桶上方。[0005]本发明的有益效果是：食品添加剂调制时
