一种可调节角度的LED灯.pdf

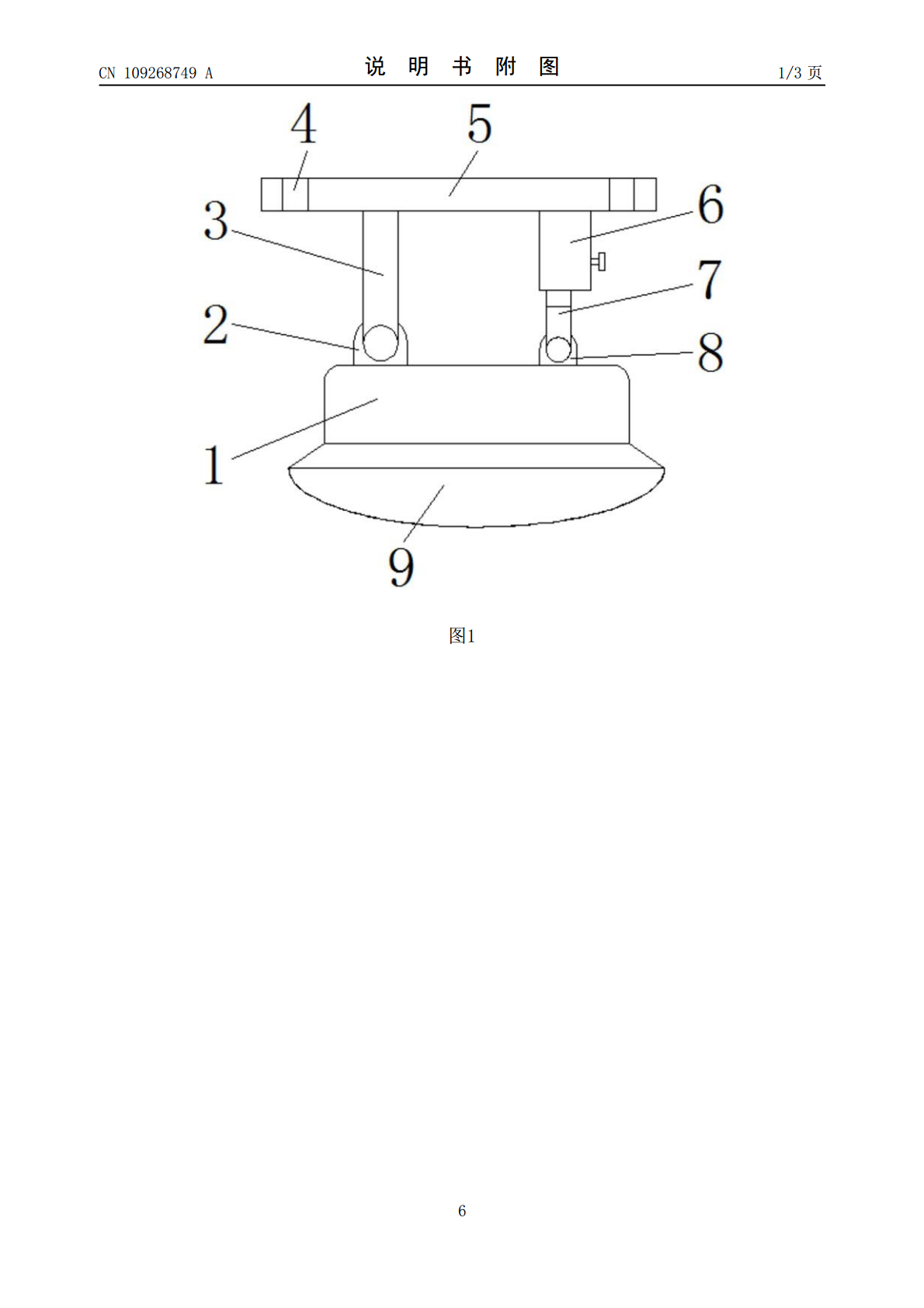

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109268749A(43)申请公布日2019.01.25(21)申请号201811026001.8(22)申请日2018.09.04(71)申请人嘉善阳安电子科技有限公司地址314100浙江省嘉兴市嘉善县大云镇嘉善大道2188号6号楼6604、6605室(72)发明人鄢波(74)专利代理机构北京中政联科专利代理事务所(普通合伙)11489代理人燕宏伟(51)Int.Cl.F21S8/04(2006.01)F21V21/14(2006.01)F21V21/22(2006.01)F21Y115/10(2016.01)权利要求书1页说明书3页附图3页(54)发明名称一种可调节角度的LED灯(57)摘要本发明公开了一种可调节角度的LED灯，包括灯座，所述灯座顶部的右侧固定连接有第二活动座，所述第二活动座的顶部活动连接有伸缩杆，所述伸缩杆的顶部固定连接有齿板，所述齿板的顶部设有调节框，所述齿板的顶部贯穿至调节框的内腔处，所述齿板的左侧固定连接有滑杆。本发明通过设置固定杆、伸缩杆、第二活动座、齿板、旋转把、旋转杆、齿轮、主动锥齿、从动锥齿和竖杆，可使装置达到可调节角度的功能，解决了现有市场上的LED灯不具备可调剂角度的功能，在需要对LED灯进行角度调节时无法做到快速的调节，有时需要将LED灯拆下重新安装，费时费力同时频繁的安装会存在安全隐患，不利于正常工作开展的问题。CN109268749ACN109268749A权利要求书1/1页1.一种可调节角度的LED灯，包括灯座(1)，其特征在于：所述灯座(1)顶部的右侧固定连接有第二活动座(8)，所述第二活动座(8)的顶部活动连接有伸缩杆(7)，所述伸缩杆(7)的顶部固定连接有齿板(10)，所述齿板(10)的顶部设有调节框(6)，所述齿板(10)的顶部贯穿至调节框(6)的内腔处，所述齿板(10)的左侧固定连接有滑杆(12)，所述滑杆(12)的左侧固定连接有滑块(11)，所述调节框(6)内腔的左侧开设有与滑块(11)配合使用的滑槽(13)，所述齿板(10)表面的右侧啮合有齿轮(16)，所述齿轮(16)的底部固定连接有竖杆(22)，所述竖杆(22)的底部活动连接有轴承(20)，所述轴承(20)的底部与调节框(6)的连接处固定连接，所述竖杆(22)的表面套设有从动锥齿(21)，所述从动锥齿(21)底部的右侧啮合有主动锥齿(19)，所述主动锥齿(19)的右侧固定连接有旋转杆(15)，所述旋转杆(15)的右侧贯穿调节框(6)并固定连接有旋转把(14)。2.根据权利要求1所述的一种可调节角度的LED灯，其特征在于：所述调节框(6)的顶部固定连接有安装板(5)，所述安装板(5)顶部的两侧均开设有安装孔(4)。3.根据权利要求1所述的一种可调节角度的LED灯，其特征在于：所述灯座(1)顶部的左侧固定连接有第一活动座(2)，所述第一活动座(2)的顶部活动连接有固定杆(3)，所述固定杆(3)的顶部与安装板(5)的连接处固定连接。4.根据权利要求1所述的一种可调节角度的LED灯，其特征在于：所述旋转杆(15)的表面套设有固定套(18)，所述固定套(18)的底部固定连接有连接杆(17)，所述连接杆(17)的底部与调节框(6)的连接处固定连接。5.根据权利要求1所述的一种可调节角度的LED灯，其特征在于：所述灯座(1)的底部固定连接有灯罩(9)，所述灯罩(9)与灯座的弧角为30度。2CN109268749A说明书1/3页一种可调节角度的LED灯技术领域[0001]本发明涉及LED灯技术领域，具体为一种可调节角度的LED灯。背景技术[0002]LED的基本结构是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以LED灯的抗震性能好，运用领域涉及到手机、台灯、家电等日常家电和机械生产方面，显色性是指光源发出的光照射到物体上所产生的客观效果和对物体真实色彩的显现程度，是评价照明光源的一个重要指标，显色性高的光源对颜色的表现较好，所看到的颜色接近自然原色；显色性低的光源对颜色表现较差，所看到的颜色偏差也较大，光源的光谱分布决定光源的显色性，光源的显色性影响人眼观察物体的颜色，对光源显色性进行定量评价是评价光源质量的一个重要方面。[0003]LED灯在使用时有时会根据使用的环境需要对装置进行角度调节，现有市场上的LED灯不具备可调剂角度的功能，在需要对LED灯进行角度调节时无法做到快速的调节，有时需要将LED灯拆下重新安装，费时费力同时频繁的安装会存在安全隐患，不利于正常工作的开展。发明内容[0004]本发明的目的在于提供一种可调节角度的LED灯，具备
