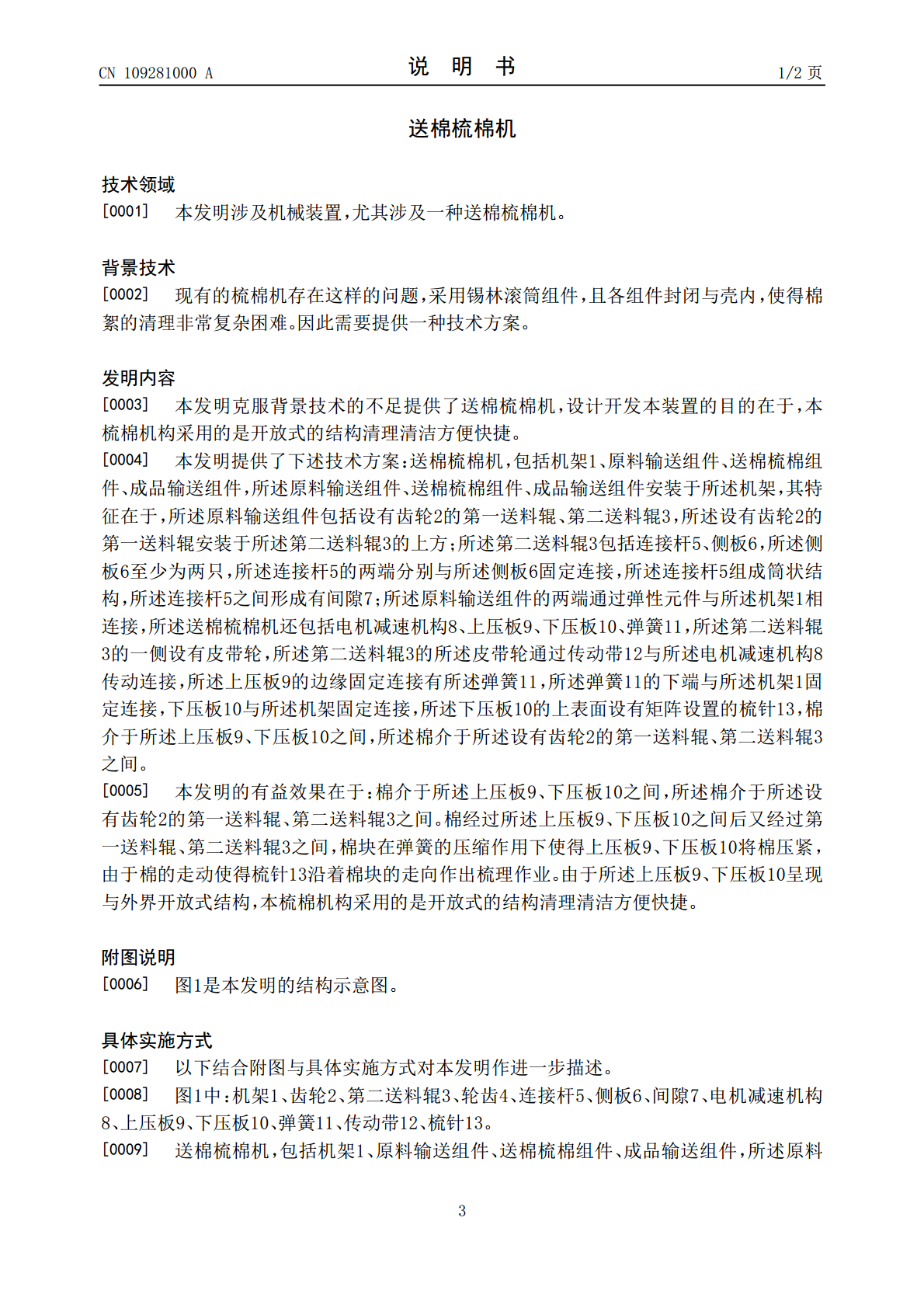

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109281000A(43)申请公布日2019.01.29(21)申请号201811539121.8(22)申请日2018.12.17(71)申请人南通新源特种纤维有限公司地址226611江苏省南通市海安县海安镇隆政工业园区(72)发明人杨余章钱勤(51)Int.Cl.D01G15/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称送棉梳棉机(57)摘要本专利为送棉梳棉机，包括机架1、原料输送组件、送棉梳棉组件、成品输送组件，所述原料输送组件、送棉梳棉组件、成品输送组件安装于所述机架，其特征在于，所述原料输送组件包括设有齿轮2的第一送料辊、第二送料辊3，有益效果在于：本梳棉机构采用的是开放式的结构清理清洁方便快捷。CN109281000ACN109281000A权利要求书1/1页1.送棉梳棉机，包括机架（1）、原料输送组件、送棉梳棉组件、成品输送组件，所述原料输送组件、送棉梳棉组件、成品输送组件安装于所述机架，其特征在于，所述原料输送组件包括设有齿轮2的第一送料辊、第二送料辊（3），所述设有齿轮2的第一送料辊安装于所述第二送料辊（3）的上方；所述第二送料辊（3）包括连接杆（5）、侧板（6），所述侧板（6）至少为两只，所述连接杆（5）的两端分别与所述侧板（6）固定连接，所述连接杆（5）组成筒状结构，所述连接杆（5）之间形成有间隙（7）；所述原料输送组件的两端通过弹性元件与所述机架（1）相连接，所述送棉梳棉机还包括电机减速机构（8）、上压板（9）、下压板（10）、弹簧（11），所述第二送料辊（3）的一侧设有皮带轮，所述第二送料辊（3）的所述皮带轮通过传动带（12）与所述电机减速机构（8）传动连接，所述上压板（9）的边缘固定连接有所述弹簧（11），所述弹簧（11）的下端与所述机架（1）固定连接，下压板（10）与所述机架固定连接，所述下压板（10）的上表面设有矩阵设置的梳针（13），棉介于所述上压板（9）、下压板（10）之间，所述棉介于所述设有齿轮2的第一送料辊、第二送料辊（3）之间。2CN109281000A说明书1/2页送棉梳棉机技术领域[0001]本发明涉及机械装置，尤其涉及一种送棉梳棉机。背景技术[0002]现有的梳棉机存在这样的问题，采用锡林滚筒组件，且各组件封闭与壳内，使得棉絮的清理非常复杂困难。因此需要提供一种技术方案。发明内容[0003]本发明克服背景技术的不足提供了送棉梳棉机，设计开发本装置的目的在于，本梳棉机构采用的是开放式的结构清理清洁方便快捷。[0004]本发明提供了下述技术方案：送棉梳棉机，包括机架1、原料输送组件、送棉梳棉组件、成品输送组件，所述原料输送组件、送棉梳棉组件、成品输送组件安装于所述机架，其特征在于，所述原料输送组件包括设有齿轮2的第一送料辊、第二送料辊3，所述设有齿轮2的第一送料辊安装于所述第二送料辊3的上方；所述第二送料辊3包括连接杆5、侧板6，所述侧板6至少为两只，所述连接杆5的两端分别与所述侧板6固定连接，所述连接杆5组成筒状结构，所述连接杆5之间形成有间隙7；所述原料输送组件的两端通过弹性元件与所述机架1相连接，所述送棉梳棉机还包括电机减速机构8、上压板9、下压板10、弹簧11，所述第二送料辊3的一侧设有皮带轮，所述第二送料辊3的所述皮带轮通过传动带12与所述电机减速机构8传动连接，所述上压板9的边缘固定连接有所述弹簧11，所述弹簧11的下端与所述机架1固定连接，下压板10与所述机架固定连接，所述下压板10的上表面设有矩阵设置的梳针13，棉介于所述上压板9、下压板10之间，所述棉介于所述设有齿轮2的第一送料辊、第二送料辊3之间。[0005]本发明的有益效果在于：棉介于所述上压板9、下压板10之间，所述棉介于所述设有齿轮2的第一送料辊、第二送料辊3之间。棉经过所述上压板9、下压板10之间后又经过第一送料辊、第二送料辊3之间，棉块在弹簧的压缩作用下使得上压板9、下压板10将棉压紧，由于棉的走动使得梳针13沿着棉块的走向作出梳理作业。由于所述上压板9、下压板10呈现与外界开放式结构，本梳棉机构采用的是开放式的结构清理清洁方便快捷。附图说明[0006]图1是本发明的结构示意图。具体实施方式[0007]以下结合附图与具体实施方式对本发明作进一步描述。[0008]图1中：机架1、齿轮2、第二送料辊3、轮齿4、连接杆5、侧板6、间隙7、电机减速机构8、上压板9、下压板10、弹簧11、传动带12、梳针13。[0009]送棉梳棉机，包括机架1、原料输送组件、送棉梳棉组件、成品输送组件，所述原料3CN109281000A说明书2/2页输送组件、送棉梳棉组件、成品输送组件安装于所述机架，其特征在于，所述原料输送
