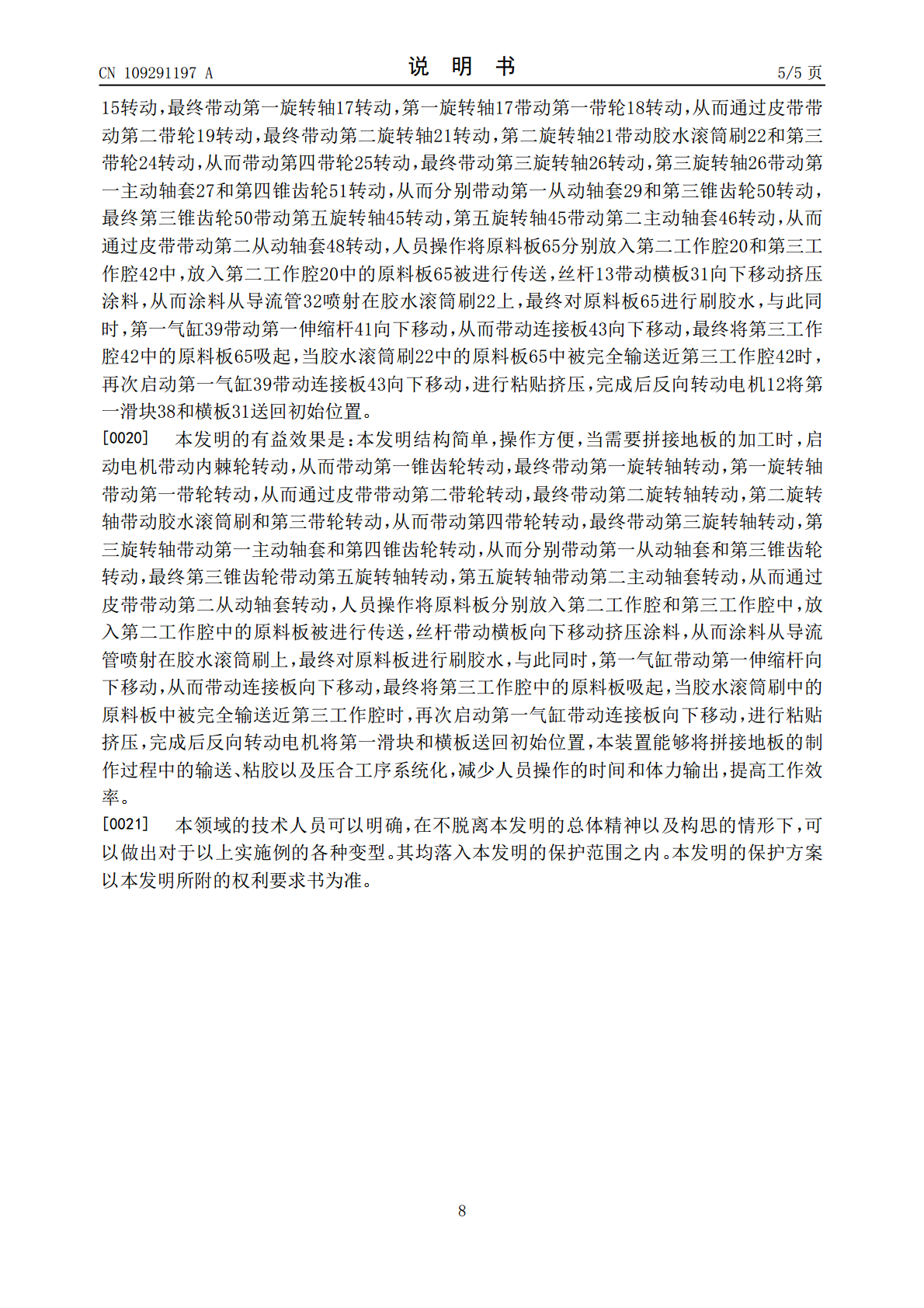

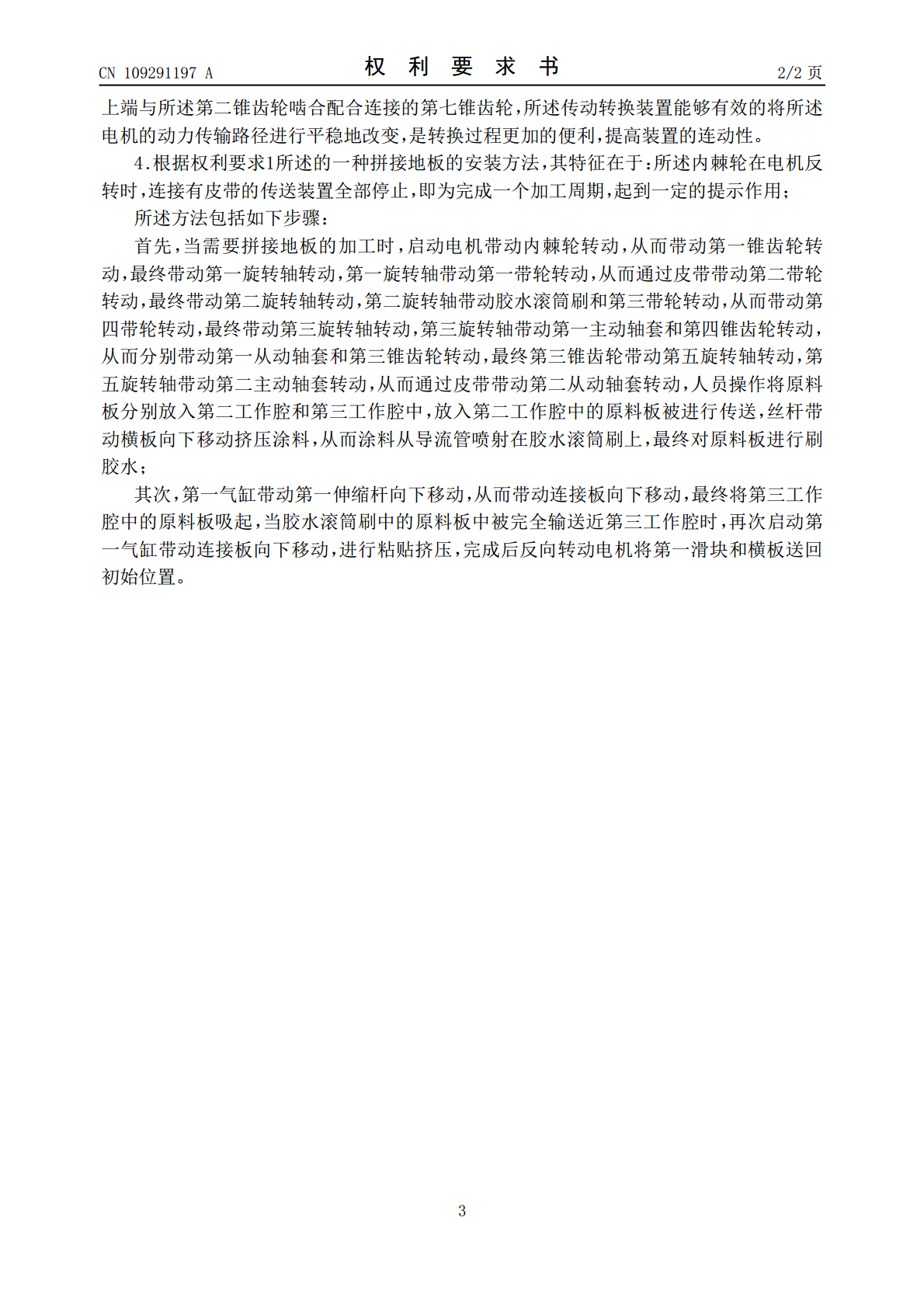

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109291197A(43)申请公布日2019.02.01(21)申请号201811277486.8(22)申请日2018.10.30(71)申请人方余香地址553000贵州省六盘水市凉都大道与龙井路交叉口东150米(72)发明人方余香(51)Int.Cl.B27M3/04(2006.01)B27D1/08(2006.01)B27G11/00(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种拼接地板的安装方法(57)摘要本发明公开了一种拼接地板的安装方法，包括装置主体、设置于所述装置主体内的涂胶装置以及设置于所述装置主体内的挤压装置，所述涂胶装置包括设置于所述装置主体内的第一工作腔，所述第一工作腔上侧端壁内固设有电机，所述电机的输出轴上固设有向下延伸的丝杆，所述丝杆上固设有内棘轮，所述内棘轮后端啮合配合连接有第一锥齿轮，所述第一工作腔后侧端壁内设有第一带轮腔，所述第一锥齿轮轴心固设有向后延伸且后端与所述第一带轮腔后侧端壁转动配合连接的第一旋转轴；本装置能够将拼接地板的制作过程中的输送、粘胶以及压合工序系统化，减少人员操作的时间和体力输出，提高工作效率。CN109291197ACN109291197A权利要求书1/2页1.一种拼接地板的安装方法，包括装置主体、设置于所述装置主体内的涂胶装置以及设置于所述装置主体内的挤压装置，其特征在于：所述涂胶装置包括设置于所述装置主体内的第一工作腔，所述第一工作腔上侧端壁内固设有电机，所述电机的输出轴上固设有向下延伸的丝杆，所述丝杆上固设有内棘轮，所述内棘轮后端啮合配合连接有第一锥齿轮，所述第一工作腔后侧端壁内设有第一带轮腔，所述第一锥齿轮轴心固设有向后延伸且后端与所述第一带轮腔后侧端壁转动配合连接的第一旋转轴，所述第一旋转轴上固设有第一带轮，所述第一带轮通过皮带转动配合连接有第二带轮，所述第一带轮腔前侧端壁内设有开口向右的第二工作腔，所述第二带轮轴心固设有向前延伸的第二旋转轴，所述第二旋转轴上固设有胶水滚筒刷，所述第二工作腔前侧端壁内设有第二带轮腔，所述第二旋转轴上固设有第三带轮，所述第三带轮通过皮带转动配合连接有第四带轮，所述第四带轮轴心固设有前端与所述第二带轮腔前侧端壁转动配合连接且向后延伸的第三旋转轴，所述第三旋转轴上固设有第一主动轴套，所述第二工作腔前后侧端壁分别转动配合连接有第四旋转轴，所述第四旋转轴上固设有第一从动轴套，所述第一工作腔下侧端壁内设有胶水腔，所述胶水腔内滑动配合连接有中心与所述丝杆螺纹配合连接的横板，所述胶水腔下侧端壁连通设有与所述第二工作腔连通的导流管。2.根据权利要求1所述的一种拼接地板的安装方法，其特征在于：所述挤压装置包括设置于所述丝杆上的第二锥齿轮，所述第二锥齿轮左侧端壁内设有传动转换装置，所述传动转换装置下侧端壁内设第一齿轮腔，所述第一齿轮腔下侧端壁上转动配合连接有向上延伸的第四旋转轴，所述第四旋转轴上固设有直齿轮，所述第一齿轮腔左侧端壁连通设有第一滑块腔，所述第一滑块腔内滑动配合连接有右端通过齿条与所述直齿轮左端啮合配合连接的第一滑块，所述第一滑块内固设有第一气缸，所述第一滑块腔下侧端壁连通设有滑杆腔，所述所述第一气缸的输出轴上固设有向下延伸的第一伸缩杆，所述滑杆腔下侧端壁连通设有前后侧端壁与外界连通的第三工作腔，所述第一伸缩杆下端固设有连接板，所述连接板下端面固设有阵列排布的吸盘，所述第三工作腔左侧端壁转动配合连接有向右延伸的第五旋转轴，所述第五旋转轴上固设有第二主动轴套，所述第三工作腔左右的端壁转动配合连接有第六旋转轴，所述第六旋转轴上固设有第二从动轴套，所述第三工作腔右侧端壁连通设有第二齿轮腔，所述第五旋转轴右端固设有轮第三锥齿轮，所述第三锥齿轮后端啮合配合连接有轴心与所述第三旋转轴后端固定连接的第四锥齿轮，所述第三工作腔与所述第二工作腔之间连通设有连接腔，所述吸盘下端和所述第一从动轴套的皮带上都放置有进行加工的原料板。3.根据权利要求1所述的一种拼接地板的安装方法，其特征在于：所述传动转换装置包括设置于所述装置主体内的第三齿轮腔，所述第三齿轮腔左侧端壁连通设有第二滑块腔，所述第二滑块腔左侧端壁内固设有第二气缸，所述第二气缸的输出轴上固设有向右延伸的第二伸缩杆，所述第二伸缩杆右端固设有与所述第二滑块腔滑动配合连接的第二滑块，所述第二滑块腔上下侧端壁分别连通设有开口相对的限位槽，所述第二滑块上下端分别对称设有与所述限位槽滑动配合连接的限位块，所述第二滑块右端转动配合连接有向右延伸入所述第一工作腔内的第七旋转轴，所述第七旋转轴上固设有第五锥齿轮，所述第五锥齿轮向右移动后下端啮合配合连接有轴心与所述第四旋转轴上端固定连接的第六锥齿轮，所述第三齿轮腔与所述第
