一种双盘刷自动擦背机.pdf

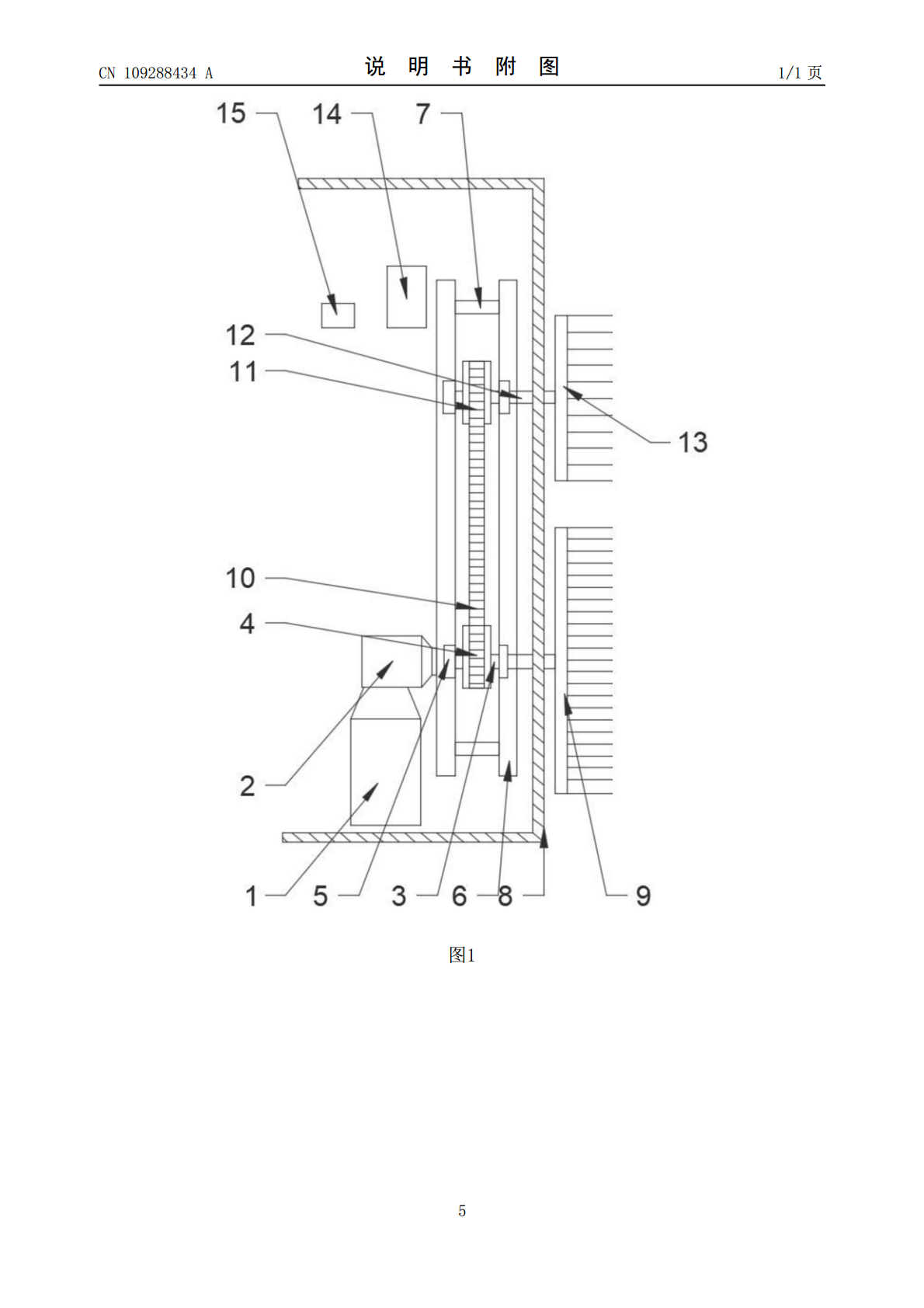

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109288434A(43)申请公布日2019.02.01(21)申请号201811390019.6(22)申请日2018.11.21(71)申请人林卡地址215100江苏省苏州市相城区澄和家园11幢一单元2402室(72)发明人林卡(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人高志军(51)Int.Cl.A47K7/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种双盘刷自动擦背机(57)摘要本发明公开了一种双盘刷自动擦背机，包括直流电机，变速齿轮箱，输出轴，输出齿轮，轴承，支架，固定螺栓，外壳，圆盘刷子，同步皮带，同步齿轮，从动轴，磁性按摩头，变压器和变速开关。本发明与现有技术相比的优点在于：本发明安全合理，使用方便，刷头能够匀速转动，使用者洗澡更加便捷；而且采用双刷头均匀转动，能够让使用者背后清洗的更加干净；设置了漏电保护器，能够使擦背机本体在进水时切断电源，防止出现触电现象；刷头的中心开设有内螺纹孔，且转杆与刷头通过外螺纹杆和内螺纹孔连接，便于更换刷头，提高了刷头的使用质量。CN109288434ACN109288434A权利要求书1/1页1.一种双盘刷自动擦背机，包括直流电机(1)，其特征在于：所述直流电机(1)上连接设有变速齿轮箱(2)，所述变速齿轮箱(2)上连接设有输出轴(3)，所述输出轴(3)上连接设有输出齿轮(4)，所述输出齿轮(4)两侧连接设有轴承(5)，所述轴承(5)的两侧设有支架(6)，所述支架(6)外之间设有固定螺栓(7)，支架(6)的侧设有外壳(8)，所述外壳(8)与输出轴(3)连接处设有密封圈，所述输出轴(3)远离变速齿轮箱(2)的一侧连接设有圆盘刷子(9)，所述输出齿轮(4)上连接设有同步皮带(10)，所述同步皮带(10)远离输出齿轮(4)的一端连接有同步齿轮(11)，所述同步齿轮(11)的轴心设有从动轴(12)，所述从动轴(12)靠近圆盘刷子(9)的一侧设有磁性按摩头(13)，所述支架(6)远离磁性按摩头(13)的一侧设有变压器(14)，所述变压器(14)的一侧设有变速开关(15)。2.根据权利要求1所述的一种双盘刷自动擦背机，其特征在于：所述直流电机(1)的电压规格为24V，且直流马达(1)的扭矩力为115KgF/CM。3.根据权利要求1所述的一种双盘刷自动擦背机，其特征在于：所述磁性按摩头(13)外表为硅胶材质的防水层，所述磁性按摩头有24个，呈环形阵列分布。4.根据权利要求1所述的一种双盘刷自动擦背机，其特征在于：所述变速开关(15)为十一档变速开关。5.根据权利要求1所述的一种双盘刷自动擦背机，其特征在于：圆盘刷子(9)和磁性按摩头(13)与轴的连接处采用螺纹连接。2CN109288434A说明书1/2页一种双盘刷自动擦背机技术领域[0001]本发明涉及擦背机技术领域，具体是指一种双盘刷自动擦背机。背景技术[0002]擦背机是一种用于家庭、公共澡堂、桑拿浴室等场所的自动沐浴擦背机，擦背机一般多为挂壁式擦背机，有沐浴擦背机、气动擦背机等，而本发明则是一种拥有双盘刷头的自动擦背机。[0003]但是目前市场上的擦背机结构复杂，且功能单一，擦背机的刷头清洗或更换不方便，容易影响刷头的使用质量和使用寿命，而且刷头的转速调节不够便利，影响擦背的效果，同时擦背机的密封性不够全面，容易出现漏电现象，危害使用者的生命安全。发明内容[0004]本发明要解决的技术问题是，针对以上问题提供一种自动擦背机。[0005]为解决上述技术问题，本发明提供的技术方案为：一种双盘刷自动擦背机，包括直流电机，所述直流电机上连接设有变速齿轮箱，所述变速齿轮箱上连接设有输出轴，所述输出轴上连接设有输出齿轮，所述输出齿轮两侧连接设有轴承，所述轴承的两侧设有支架，所述支架外之间设有固定螺栓，支架的侧设有外壳，所述外壳与输出轴连接处设有密封圈，所述输出轴远离变速齿轮箱的一侧连接设有圆盘刷子，所述输出齿轮上连接设有同步皮带，所述同步皮带远离输出齿轮的一端连接有同步齿轮，所述同步齿轮的轴心设有从动轴，所述从动轴靠近圆盘刷子的一侧设有磁性按摩头，所述支架远离磁性按摩头的一侧设有变压器，所述变压器的一侧设有变速开关。[0006]本发明与现有技术相比的优点在于：本发明安全合理，使用方便，直流马达与变速箱通过转轴转动连接，变速箱与同步皮带通过主同步齿轮主动连接，同步皮带与刷头通过转杆转动连接，使得刷头能够匀速转动，使用者洗澡更加便捷；而且采用双刷头均匀转动，能够让使用者背后清洗的更加干净；设置了漏电保护器，能够使擦背机本体在进水时切断电源，防止出现触电现象；刷头的中心开设有内螺纹孔，且转杆与刷头通过外螺纹杆和内螺纹孔连接，
