轮胎刺穿用密封材料及轮胎刺穿用修理套件.pdf

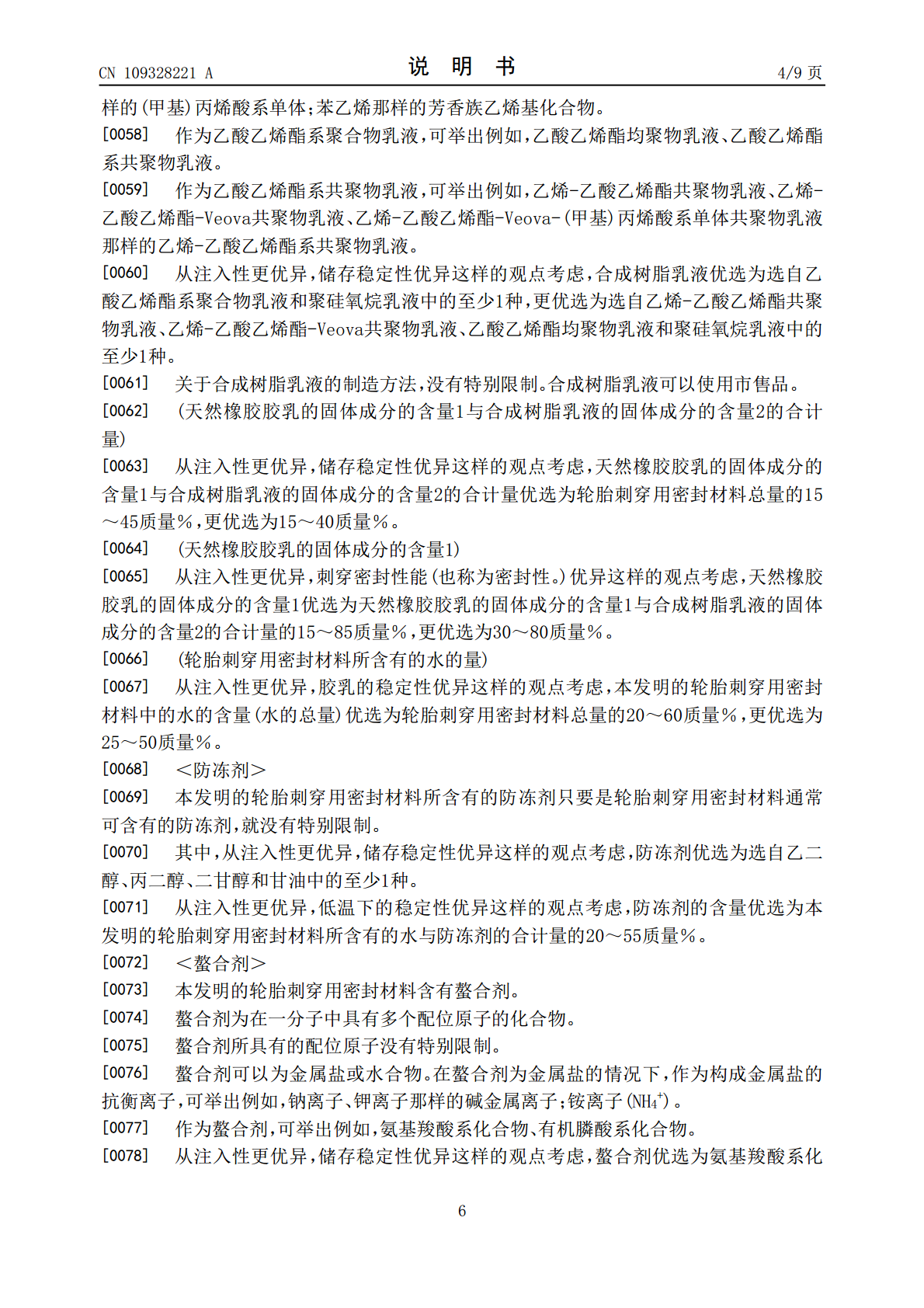

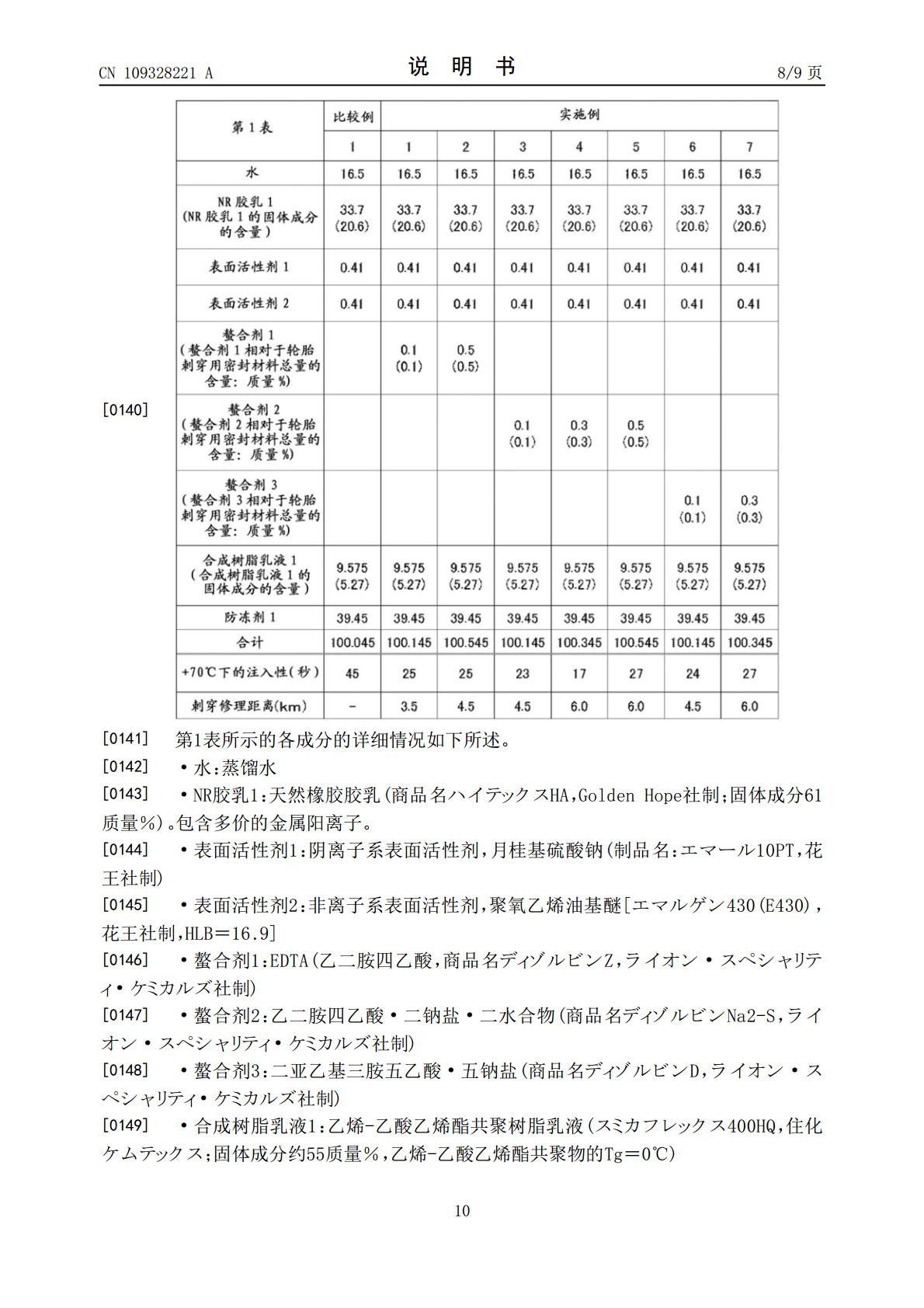

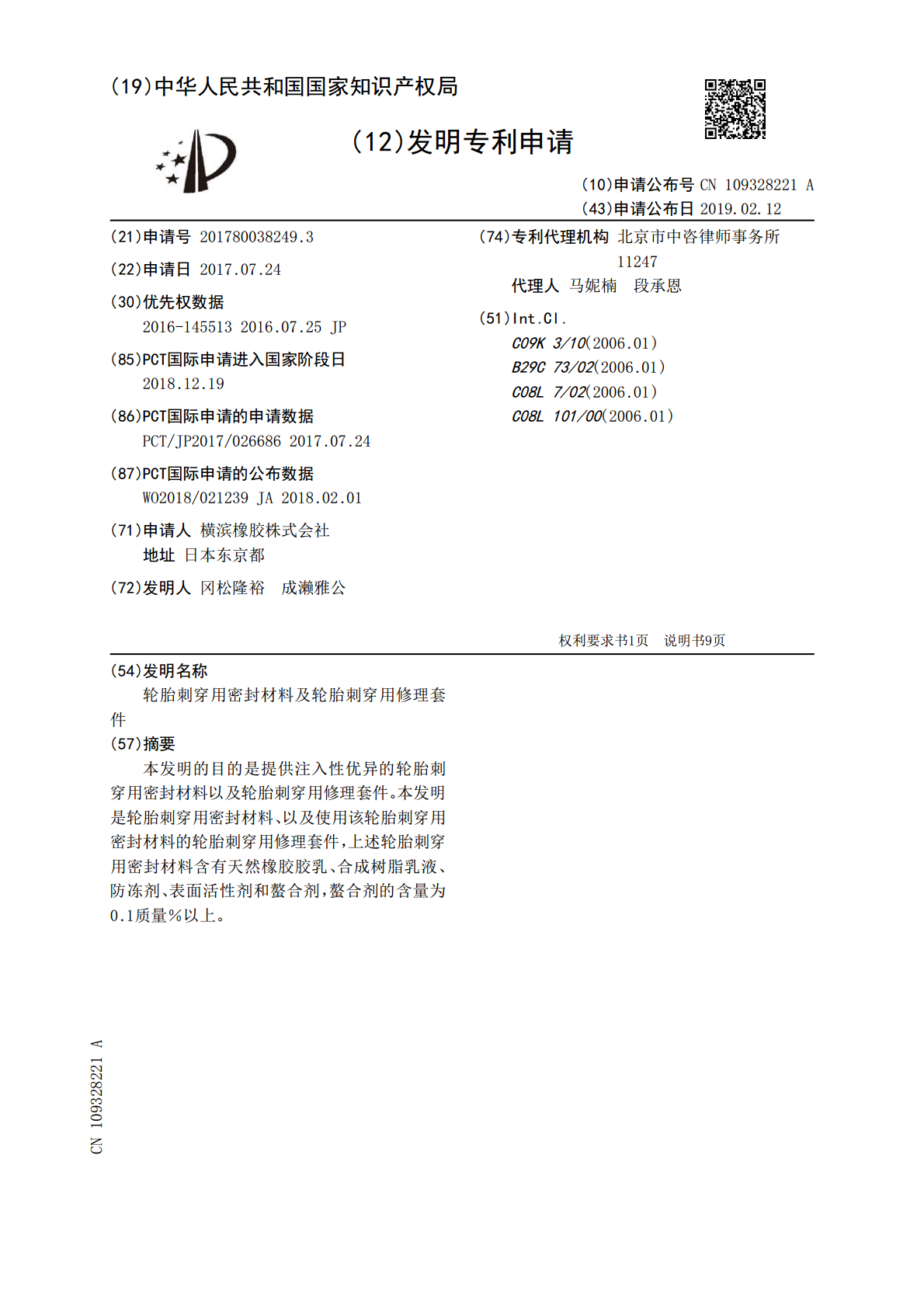

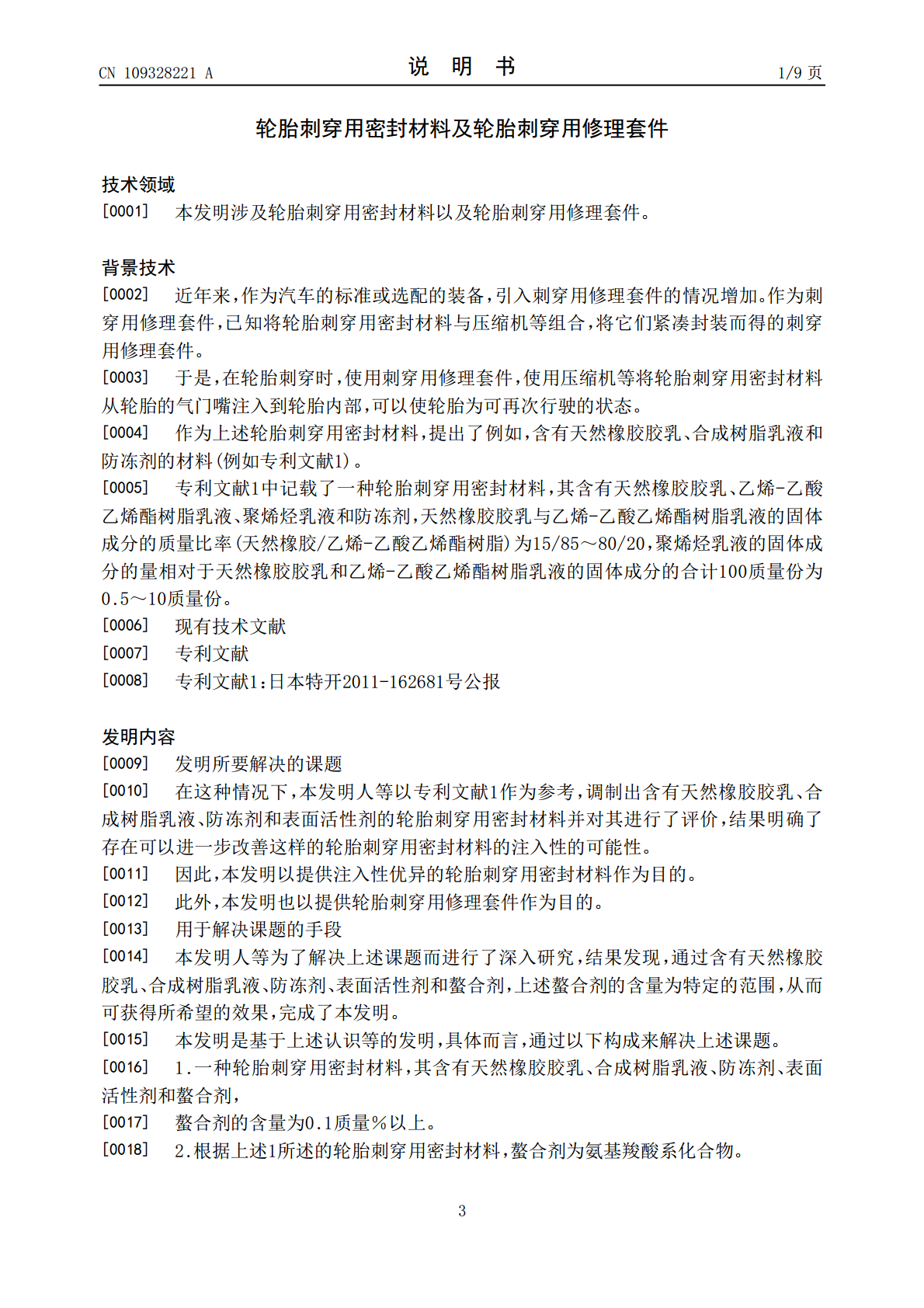

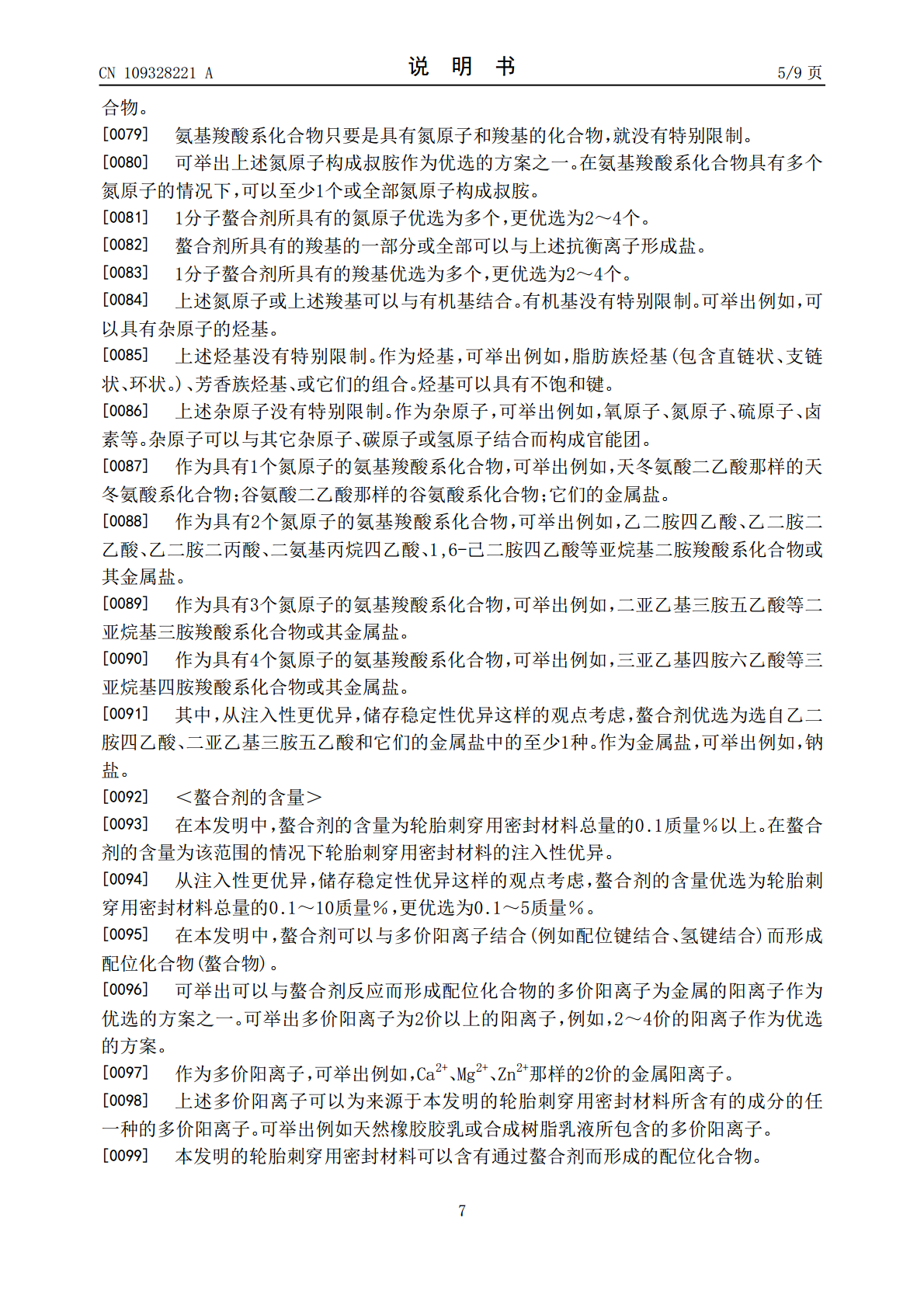

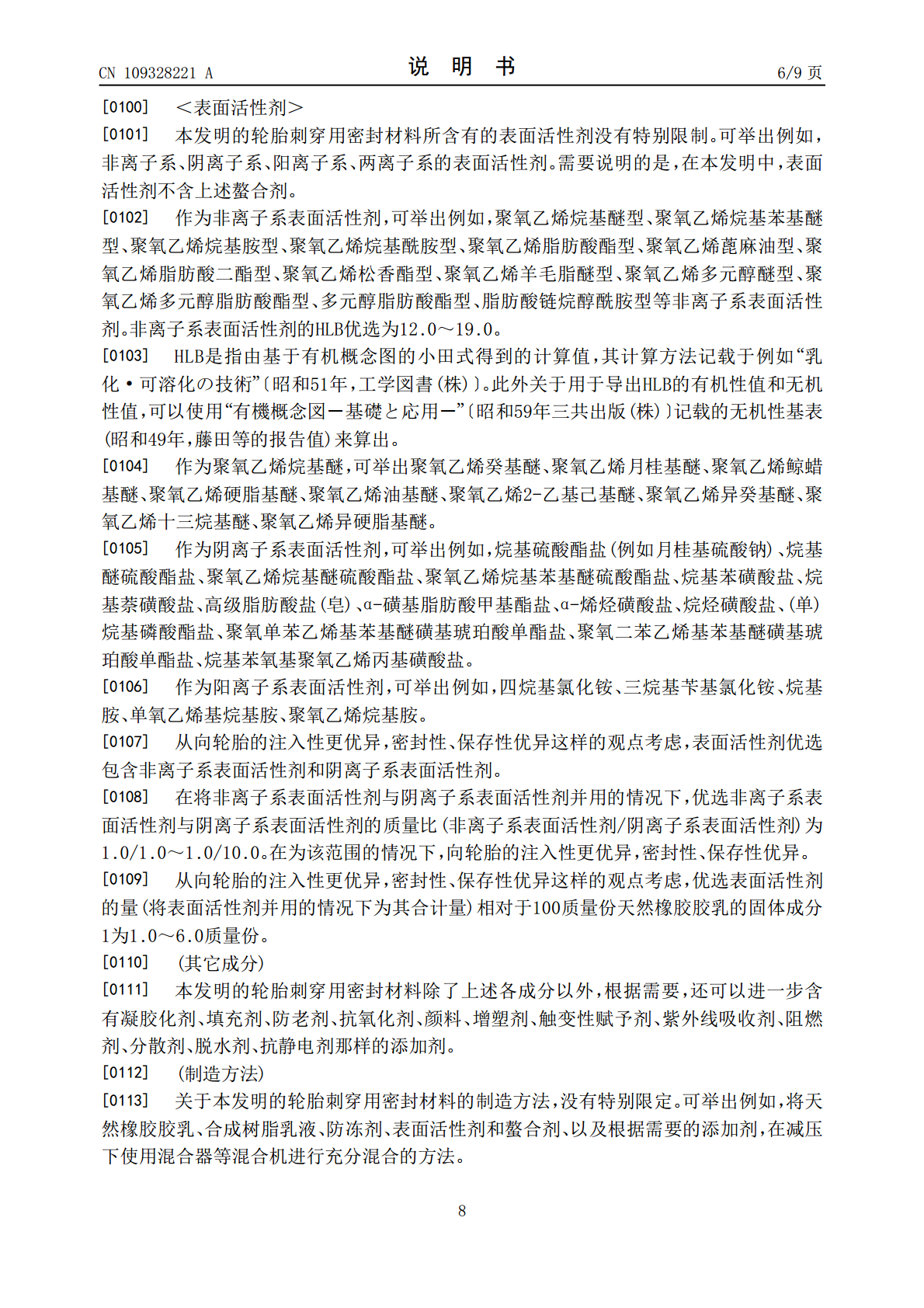

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109328221A(43)申请公布日2019.02.12(21)申请号201780038249.3(74)专利代理机构北京市中咨律师事务所1(22)申请日2017.07.241247代理人马妮楠段承恩(30)优先权数据2016-1455132016.07.25JP(51)Int.Cl.C09K3/10(2006.01)(85)PCT国际申请进入国家阶段日B29C73/02(2006.01)2018.12.19C08L7/02(2006.01)(86)PCT国际申请的申请数据C08L101/00(2006.01)PCT/JP2017/0266862017.07.24(87)PCT国际申请的公布数据WO2018/021239JA2018.02.01(71)申请人横滨橡胶株式会社地址日本东京都(72)发明人冈松隆裕成濑雅公权利要求书1页说明书9页(54)发明名称轮胎刺穿用密封材料及轮胎刺穿用修理套件(57)摘要本发明的目的是提供注入性优异的轮胎刺穿用密封材料以及轮胎刺穿用修理套件。本发明是轮胎刺穿用密封材料、以及使用该轮胎刺穿用密封材料的轮胎刺穿用修理套件，上述轮胎刺穿用密封材料含有天然橡胶胶乳、合成树脂乳液、防冻剂、表面活性剂和螯合剂，螯合剂的含量为0.1质量％以上。CN109328221ACN109328221A权利要求书1/1页1.一种轮胎刺穿用密封材料，其含有天然橡胶胶乳、合成树脂乳液、防冻剂、表面活性剂和螯合剂，所述螯合剂的含量为0.1质量％以上。2.根据权利要求1所述的轮胎刺穿用密封材料，所述螯合剂为氨基羧酸系化合物。3.根据权利要求1或2所述的轮胎刺穿用密封材料，所述螯合剂为选自乙二胺四乙酸、二亚乙基三胺五乙酸和它们的金属盐中的至少1种。4.根据权利要求1～3中任一项所述的轮胎刺穿用密封材料，所述合成树脂乳液为选自乙烯-乙酸乙烯酯共聚物乳液、乙烯-乙酸乙烯酯-叔碳酸乙烯酯共聚物乳液、乙酸乙烯酯均聚物乳液和聚硅氧烷乳液中的至少1种。5.根据权利要求1～4中任一项所述的轮胎刺穿用密封材料，所述防冻剂为选自乙二醇、丙二醇、二甘醇和甘油中的至少1种。6.根据权利要求1～5中任一项所述的轮胎刺穿用密封材料，含量1为含量1与含量2的合计量的15～85质量％，所述含量1为所述天然橡胶胶乳的固体成分的含量，所述含量2为所述合成树脂乳液的固体成分的含量。7.一种轮胎刺穿用修理套件，其具有权利要求1～6中任一项所述的轮胎刺穿用密封材料、和压缩机。2CN109328221A说明书1/9页轮胎刺穿用密封材料及轮胎刺穿用修理套件技术领域[0001]本发明涉及轮胎刺穿用密封材料以及轮胎刺穿用修理套件。背景技术[0002]近年来，作为汽车的标准或选配的装备，引入刺穿用修理套件的情况增加。作为刺穿用修理套件，已知将轮胎刺穿用密封材料与压缩机等组合，将它们紧凑封装而得的刺穿用修理套件。[0003]于是，在轮胎刺穿时，使用刺穿用修理套件，使用压缩机等将轮胎刺穿用密封材料从轮胎的气门嘴注入到轮胎内部，可以使轮胎为可再次行驶的状态。[0004]作为上述轮胎刺穿用密封材料，提出了例如，含有天然橡胶胶乳、合成树脂乳液和防冻剂的材料(例如专利文献1)。[0005]专利文献1中记载了一种轮胎刺穿用密封材料，其含有天然橡胶胶乳、乙烯-乙酸乙烯酯树脂乳液、聚烯烃乳液和防冻剂，天然橡胶胶乳与乙烯-乙酸乙烯酯树脂乳液的固体成分的质量比率(天然橡胶/乙烯-乙酸乙烯酯树脂)为15/85～80/20，聚烯烃乳液的固体成分的量相对于天然橡胶胶乳和乙烯-乙酸乙烯酯树脂乳液的固体成分的合计100质量份为0.5～10质量份。[0006]现有技术文献[0007]专利文献[0008]专利文献1：日本特开2011-162681号公报发明内容[0009]发明所要解决的课题[0010]在这种情况下，本发明人等以专利文献1作为参考，调制出含有天然橡胶胶乳、合成树脂乳液、防冻剂和表面活性剂的轮胎刺穿用密封材料并对其进行了评价，结果明确了存在可以进一步改善这样的轮胎刺穿用密封材料的注入性的可能性。[0011]因此，本发明以提供注入性优异的轮胎刺穿用密封材料作为目的。[0012]此外，本发明也以提供轮胎刺穿用修理套件作为目的。[0013]用于解决课题的手段[0014]本发明人等为了解决上述课题而进行了深入研究，结果发现，通过含有天然橡胶胶乳、合成树脂乳液、防冻剂、表面活性剂和螯合剂，上述螯合剂的含量为特定的范围，从而可获得所希望的效果，完成了本发明。[0015]本发明是基于上述认识等的发明，具体而言，通过以下构成来解决上述课题。[0016]1.一种轮胎刺穿用密封材料，其含有天然橡胶胶乳、合成树脂乳液、防冻剂、表面活性剂和螯合剂
