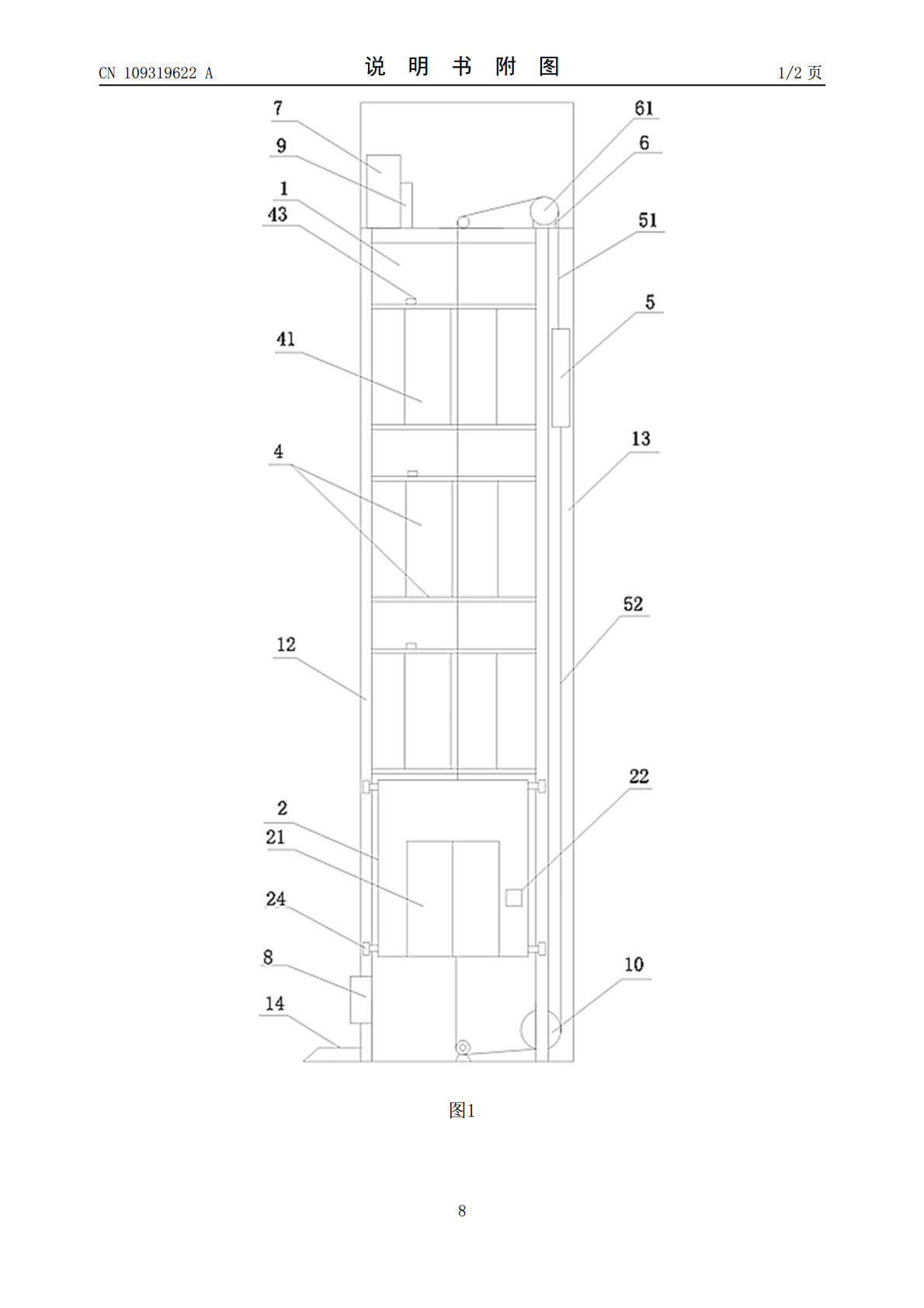

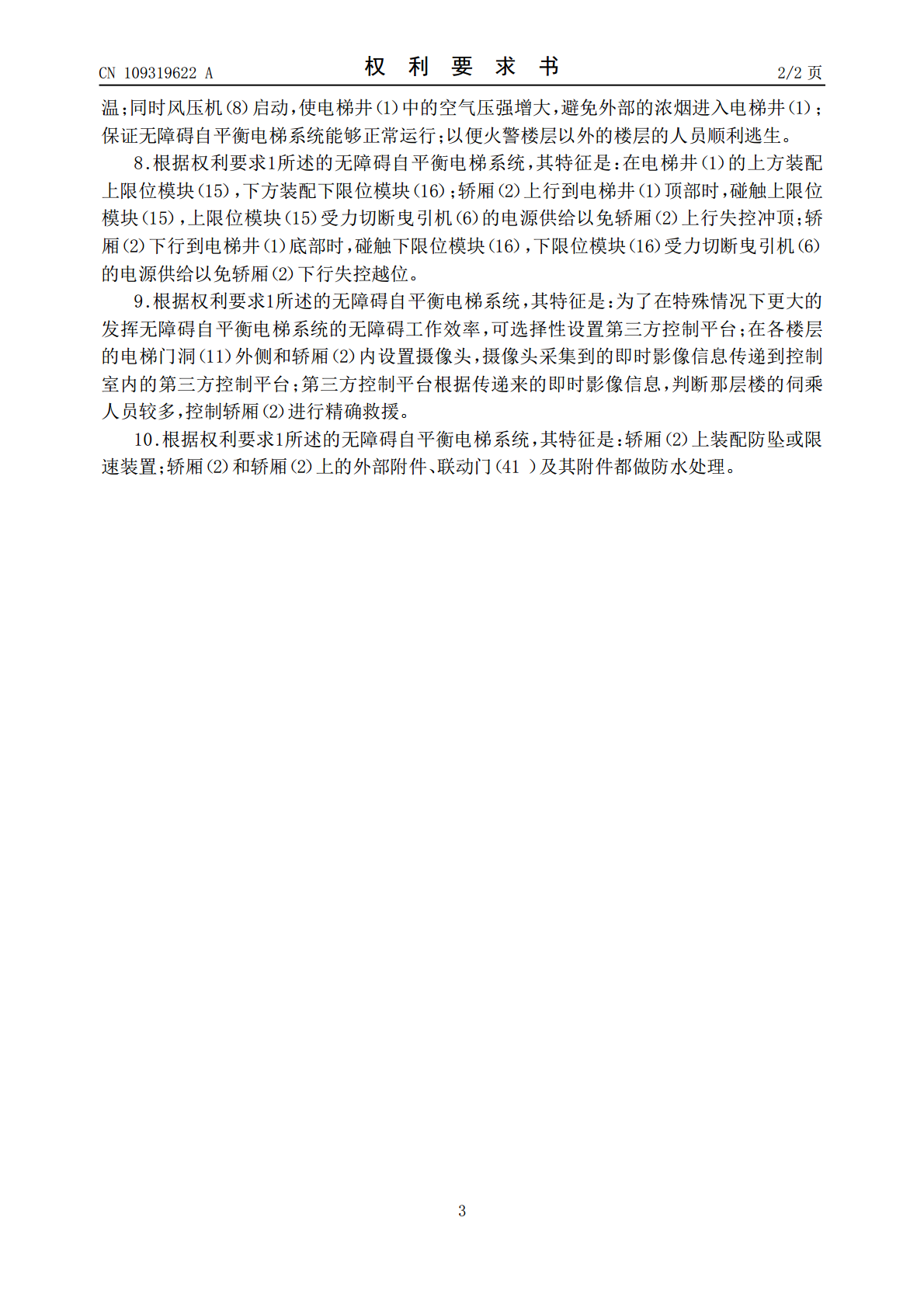

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109319622A(43)申请公布日2019.02.12(21)申请号201811304527.8(22)申请日2018.11.04(71)申请人滨州市甲力太阳能科技有限公司地址256600山东省滨州市渤海18路667号中海大厦南裙楼(72)发明人王学明(51)Int.Cl.B66B5/02(2006.01)B66B5/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称无障碍自平衡电梯系统(57)摘要无障碍自平衡电梯系统属于高层建筑配套工程的范畴；其特征是：电梯井贯穿高层建筑的楼层，每层楼都预留门洞，在侧壁预置轿厢轨道、对重体轨道，顶部或底部装配曳引机、过渡轮、总控制器、伺服蓄电池组、风压机，底部预置排水管道；轿厢的爬行导轨轮与轿厢轨道啮合；喷淋系统的供水管道装配在电梯井内壁一侧；楼层联动门装配在预留的门洞上；对重体装配在对重体轨道上，上部固定上纤拉索，上纤拉索另一端通过曳引机的曳引轮或过渡轮与轿厢的上部连接；对重体下部固定下纤拉索，下纤拉索另一端通过过渡轮或曳引轮与轿厢下部连接。该发明在高层建筑停电或发生火灾时可依靠喷淋系统、风压机、伺服蓄电池组无障碍运行。CN109319622ACN109319622A权利要求书1/2页1.无障碍自平衡电梯系统，包括电梯井（1）、轿厢（2）、喷淋系统（3）、楼层联动门（4）、对重体（5）、曳引机（6）、伺服蓄电池组（7）、风压机（8）、总控制器（9）、过渡轮（10）；其特征是：电梯井（1）贯穿高层建筑的楼层，每层楼都预留门洞（11），在侧壁预置轿厢轨道（12）、对重体轨道（13），顶部或底部装配曳引机（6）、过渡轮（10）、总控制器（9）、伺服蓄电池组（7）、风压机（8），底部预置排水管道（14）；轿厢（2）的爬行导轨轮（24）与轿厢轨道（12）啮合；喷淋系统（3）的供水管道（31）装配在电梯井（1）内壁一侧；楼层联动门（4）装配在预留的门洞（11）上；对重体（5）装配在对重体轨道（13）上，上部固定上纤拉索（51），上纤拉索（51）另一端通过曳引机（6）的曳引轮（61）或过渡轮（10）与轿厢（2）的上部连接；对重体（5）下部固定下纤拉索（52），下纤拉索（52）另一端通过过渡轮（10）或曳引轮（61）与轿厢（2）下部连接。2.根据权利要求1所述的无障碍自平衡电梯系统，其特征是：轿厢（2）属于载物载人箱体，对应楼层联动门（4）一侧装配自动门（21）；轿厢（2）内侧壁装配轿厢控制器（22）；轿厢（2）外侧装配感应器（23）和爬行导轨轮（24）。3.根据权利要求1所述的无障碍自平衡电梯系统，其特征是：喷淋系统（3）包括供水管道（31）、喷淋端口（32）、温度感应探头（33）；供水管道（31）连接有压水源；供水管道（31）在每个楼层都装配喷淋端口（32）和温度感应探头（33）；当温度感应探头（33）探测的环境温度高于设定温度时，温度感应探头（33）会把信号传递给喷淋端口（32），喷淋端口（32）会自动打开对该楼层段进行喷淋降温，特别是对该楼层的楼层联动门（4）的喷淋降温。4.根据权利要求1所述的无障碍自平衡电梯系统，其特征是：楼层联动门（4）包括联动门（41）、楼层控制器（42）；联动门（41）装配在门洞（11）内侧，用于开启和关闭门洞（11）；楼层控制器（42）装配在门洞（11）一侧，楼层控制器（42）面板上设置上行按钮、下行按钮和扫描雷达探头；楼层控制器（42）的感应模块（43）装配在电梯井（1）内侧与轿厢（2）的感应器（23）对应。5.根据权利要求1所述的无障碍自平衡电梯系统，其特征是：轿厢（2）上的轿厢控制器（22）和每层楼上楼层联动门（4）的楼层控制器（42）通过感应器（23）和感应模块（43）交互控制信息；或者选择使用随行电缆进行传输控制信息。6.根据权利要求1所述的无障碍自平衡电梯系统，其特征是：无障碍自平衡电梯系统平常运行时；伺乘人员只需点击楼层控制器（42）面板上的上行按钮或下行按钮，指令经楼层控制器（42）传输给总控制器（9），总控制器（9）控制曳引机（6）运转，轿厢（2）上行或下行到达伺乘人员所在楼层停稳，轿厢（2）上的自动门（21）和该楼层的联动门（41）联动打开，伺乘人员进入轿厢（2），自动门（21）和联动门（41）联动关闭；在轿厢控制器（22）的面板上选择要去的楼层代码，轿厢控制器（22）辨析记忆后，到达所需楼层轿厢（2）自动停止并打开自动门（21）和联动门（41），乘坐人员走出轿厢（2）进入所要去的楼层；如果伺乘人员按下楼层控制器（42）面板上的上行按钮或下行按钮后离开，楼层控制器（42）面板上的扫描雷达探头搜索不到伺乘人员会把信息传递给总控制器（9），总控制器（9）
