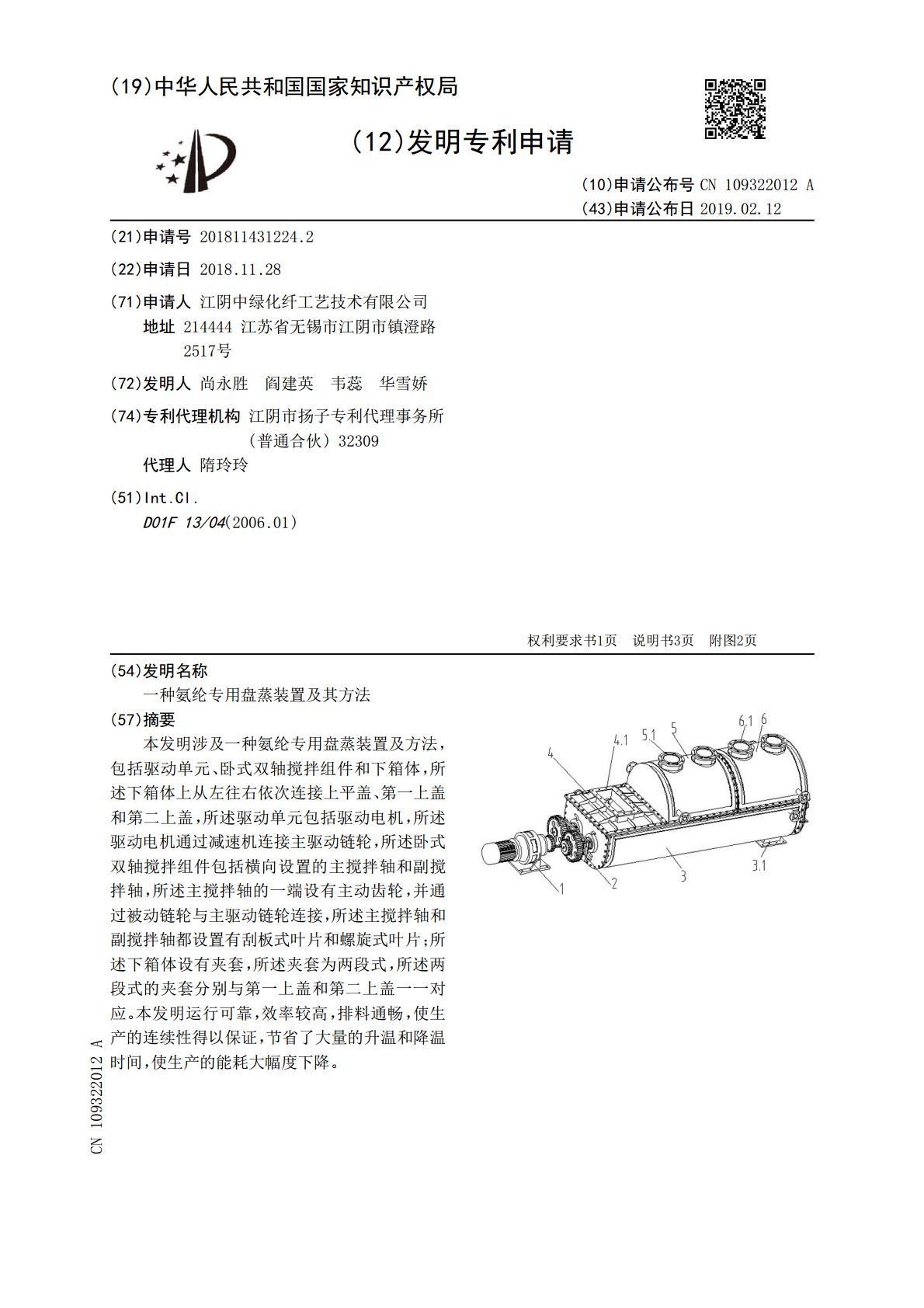

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109322012A(43)申请公布日2019.02.12(21)申请号201811431224.2(22)申请日2018.11.28(71)申请人江阴中绿化纤工艺技术有限公司地址214444江苏省无锡市江阴市镇澄路2517号(72)发明人尚永胜阎建英韦蕊华雪娇(74)专利代理机构江阴市扬子专利代理事务所(普通合伙)32309代理人隋玲玲(51)Int.Cl.D01F13/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种氨纶专用盘蒸装置及其方法(57)摘要本发明涉及一种氨纶专用盘蒸装置及方法，包括驱动单元、卧式双轴搅拌组件和下箱体，所述下箱体上从左往右依次连接上平盖、第一上盖和第二上盖，所述驱动单元包括驱动电机，所述驱动电机通过减速机连接主驱动链轮，所述卧式双轴搅拌组件包括横向设置的主搅拌轴和副搅拌轴，所述主搅拌轴的一端设有主动齿轮，并通过被动链轮与主驱动链轮连接，所述主搅拌轴和副搅拌轴都设置有刮板式叶片和螺旋式叶片；所述下箱体设有夹套，所述夹套为两段式，所述两段式的夹套分别与第一上盖和第二上盖一一对应。本发明运行可靠，效率较高，排料通畅，使生产的连续性得以保证，节省了大量的升温和降温时间，使生产的能耗大幅度下降。CN109322012ACN109322012A权利要求书1/1页1.一种氨纶专用盘蒸装置，其特征在于：包括驱动单元（1）、卧式双轴搅拌组件（2）和下箱体（3），所述下箱体（3）上从左往右依次连接上平盖（4）、第一上盖（5）和第二上盖（6），所述驱动单元（1）包括驱动电机（1.1），所述驱动电机（1.1）通过减速机（1.2）连接主驱动链轮（1.3），所述卧式双轴搅拌组件（2）包括横向设置的主搅拌轴（2.5）和副搅拌轴（2.7），所述主搅拌轴（2.5）和副搅拌轴（2.7）的两端分别通过前端板（2.4）和后端板（2.6）与下箱体（3）连接，所述主搅拌轴（2.5）的一端设有主动齿轮（2.2），并通过被动链轮（2.1）与主驱动链轮（1.3）连接，所述副搅拌轴（2.7）对应主动齿轮（2.2）设有被动齿轮（2.3），所述主搅拌轴（2.5）和副搅拌轴（2.7）都设置有刮板式叶片（2.8）和螺旋式叶片（2.9），所述螺旋式叶片（2.9）位于刮板式叶片（2.8）的左侧；所述下箱体（3）设有夹套，所述夹套为两段式，所述两段式的夹套分别与第一上盖（5）和第二上盖（6）一一对应。2.根据权利要求1所述的一种氨纶专用盘蒸装置，其特征在于：所述第一上盖（5）上设有第一轻组分出口（5.1），所述第二上盖（6）上设有第二轻组分出口（6.1），所述上平盖（4）上设有进料口（4.1），所述下箱体（3）最右侧下部设有重组分出口（3.1）。3.根据权利要求1所述的一种氨纶专用盘蒸装置，其特征在于：位于主搅拌轴（2.5）和副搅拌轴（2.7）上的螺旋式叶片（2.9）分布的数量相等，交错排列，螺旋角角度相同但旋向相反。4.根据权利要求1所述的一种氨纶专用盘蒸装置，其特征在于：位于主搅拌轴（2.5）和副搅拌轴（2.7）上的刮板式叶片（2.8）数量相同，交错排列。5.根据权利要求2所述的一种氨纶专用盘蒸装置，其特征在于：所述第一轻组分出口（5.1）设有两个，所述第二轻组分出口（6.1）设有两个。6.根据权利要求1所述的一种氨纶专用盘蒸装置，其特征在于：所述下箱体（3）的前后两侧、第一上盖（5）的前后两侧和第二上盖（6）的前后两侧分别设有蒸汽出口。7.一种氨纶专用盘蒸方法，采用权利要求1-6之一所述的装置，其特征在于：包括以下步骤：步骤一、在第一轻组分出口和第二轻组分出口处进行抽气；步骤二、启动驱动单元组件，主搅拌轴和副搅拌轴同时但按相反的方向旋转；步骤三、当物料通过上平盖进入到装置中时，在下箱体、第一上盖及第二上盖夹套中的蒸汽同时对处于负压作用下的物料进行加热，受热物料的轻组分开始蒸发出去；步骤四、位于前端板一侧的刮板式叶片在充分搅动刚进入装置的物料的同时，其刮板在旋转的过程中与下箱体的底板接触，防止物料粘连在下箱体上，随着进入到装置的物料增加，当达到一定的料位时，物料开始向前涌动，并在螺旋式叶片的作用下不断向前，直到从重组分出口流出。2CN109322012A说明书1/3页一种氨纶专用盘蒸装置及其方法技术领域[0001]本发明涉及氨纶溶剂回收技术领域，具体涉及一种氨纶专用盘蒸装置及其方法，主要用于对氨纶溶剂DMAC进行精制盘蒸。背景技术[0002]氨纶溶剂DMAC通常采用三塔精制系统，在塔二底部排出的物料，乙酸的含量约为6.5%（wt），再通过塔三进行间歇蒸馏以进一步回收DMAC，当塔三塔釜的乙酸含量达到17%左右时，乙酸和DMAC会形成共沸，再继续蒸馏的话，乙
