一种带限位阀门的气动执行器.pdf

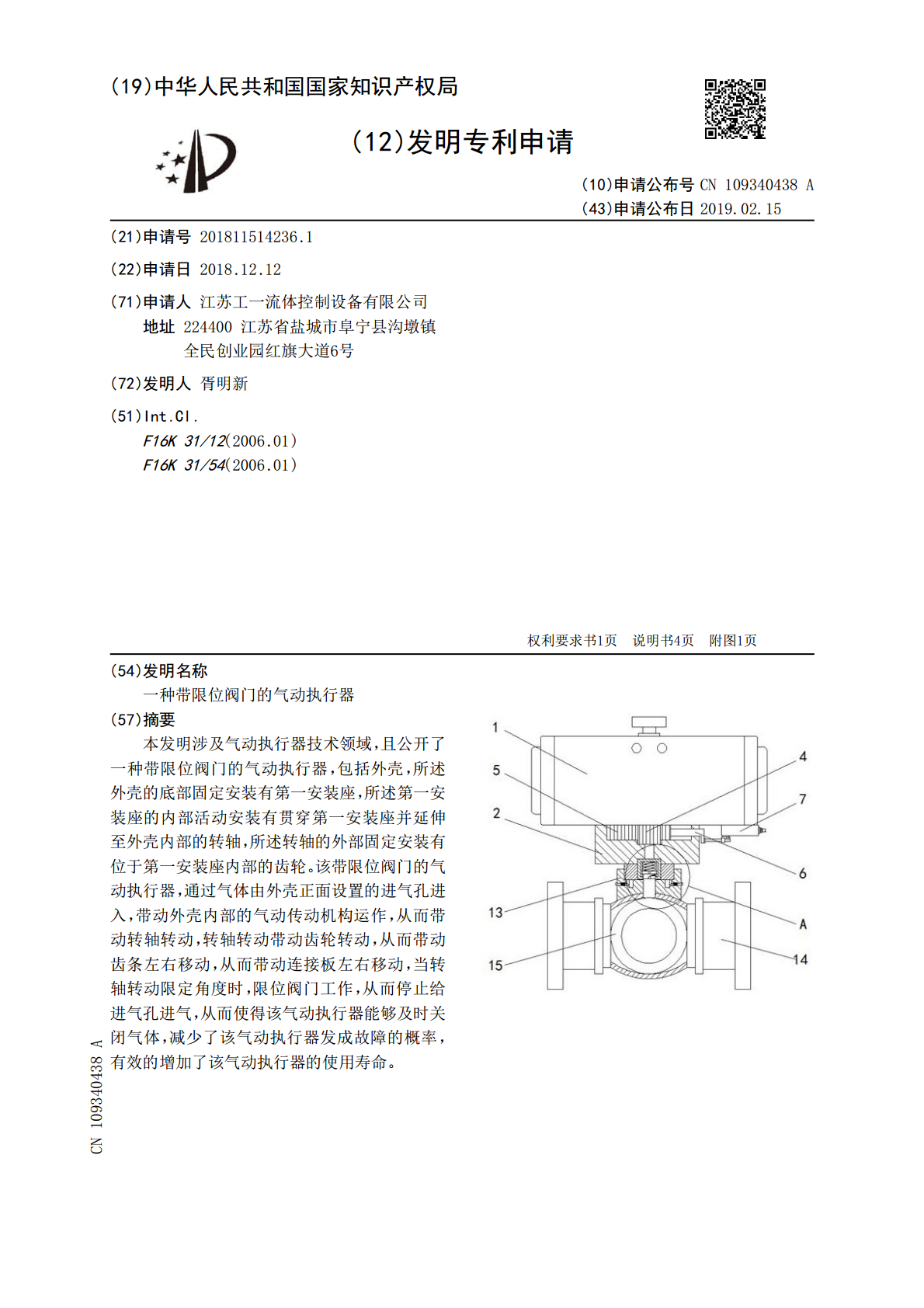

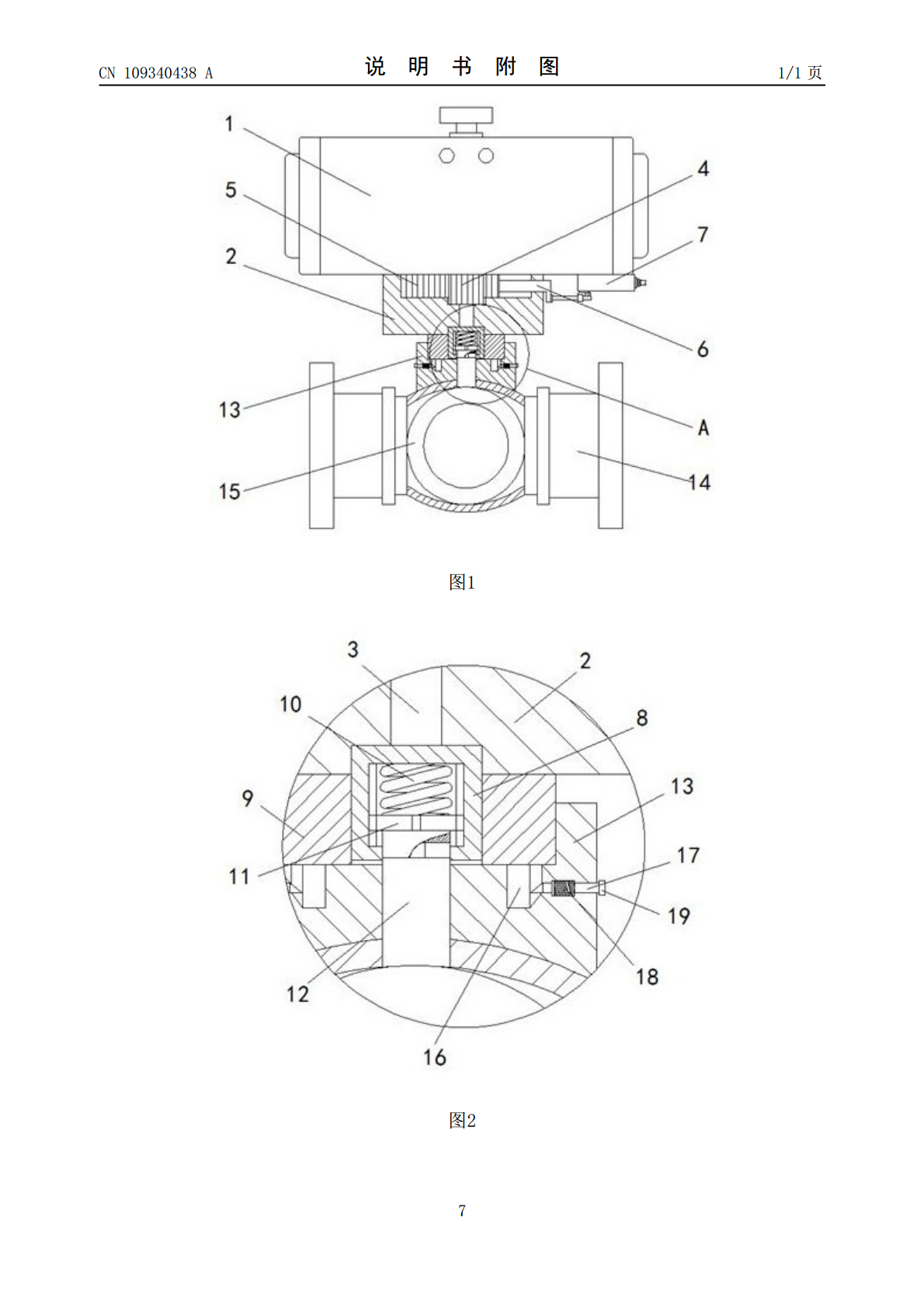

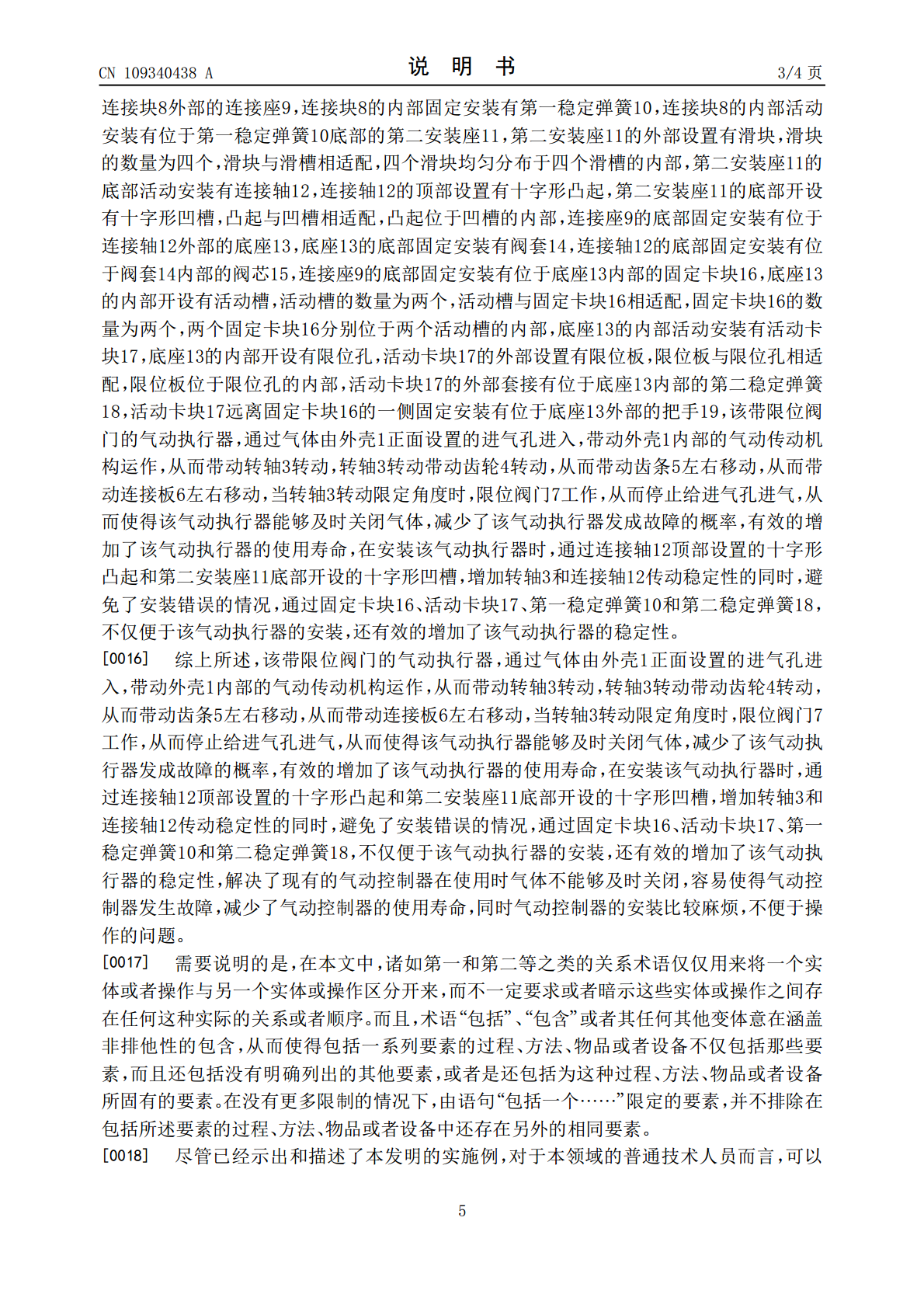

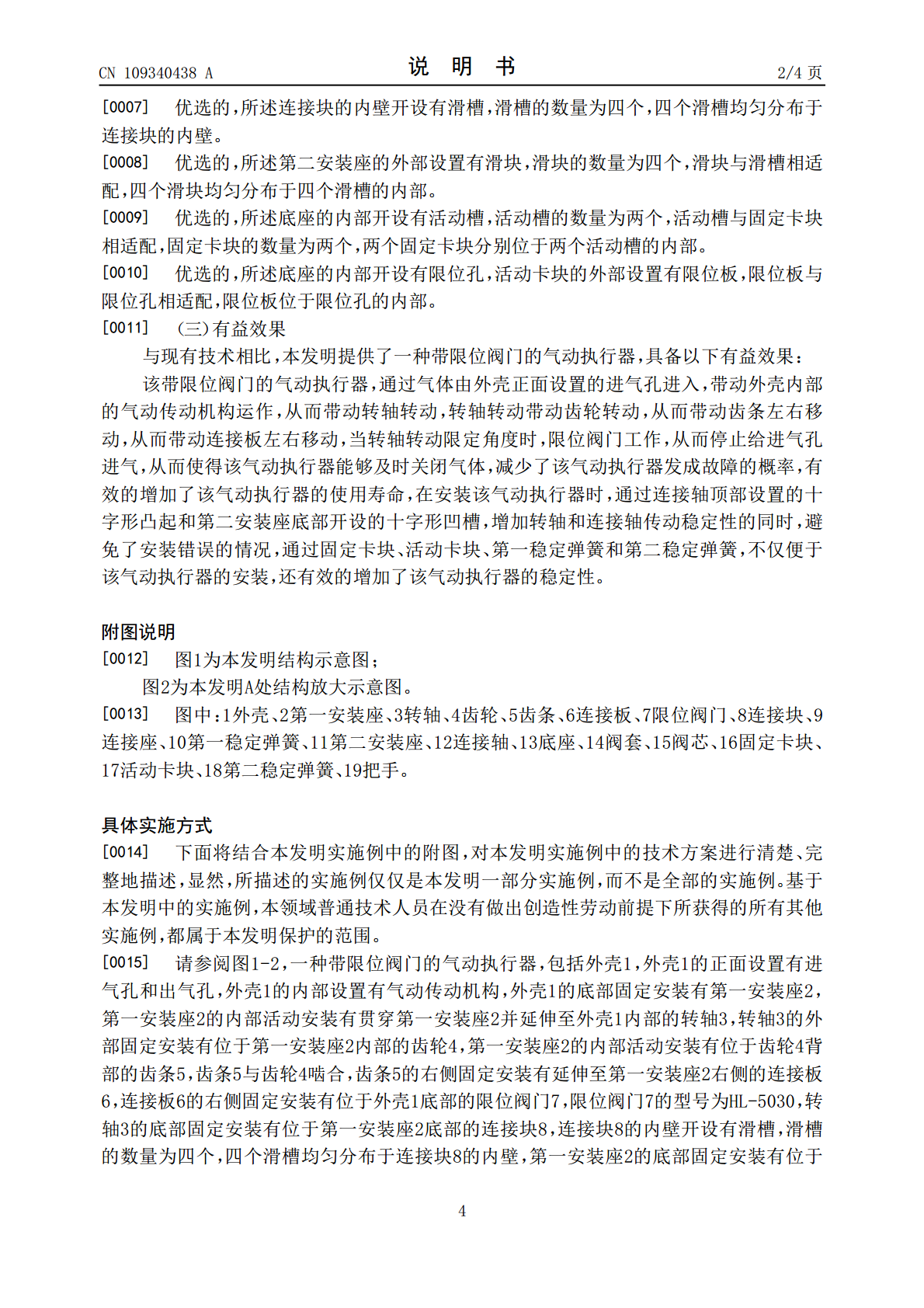

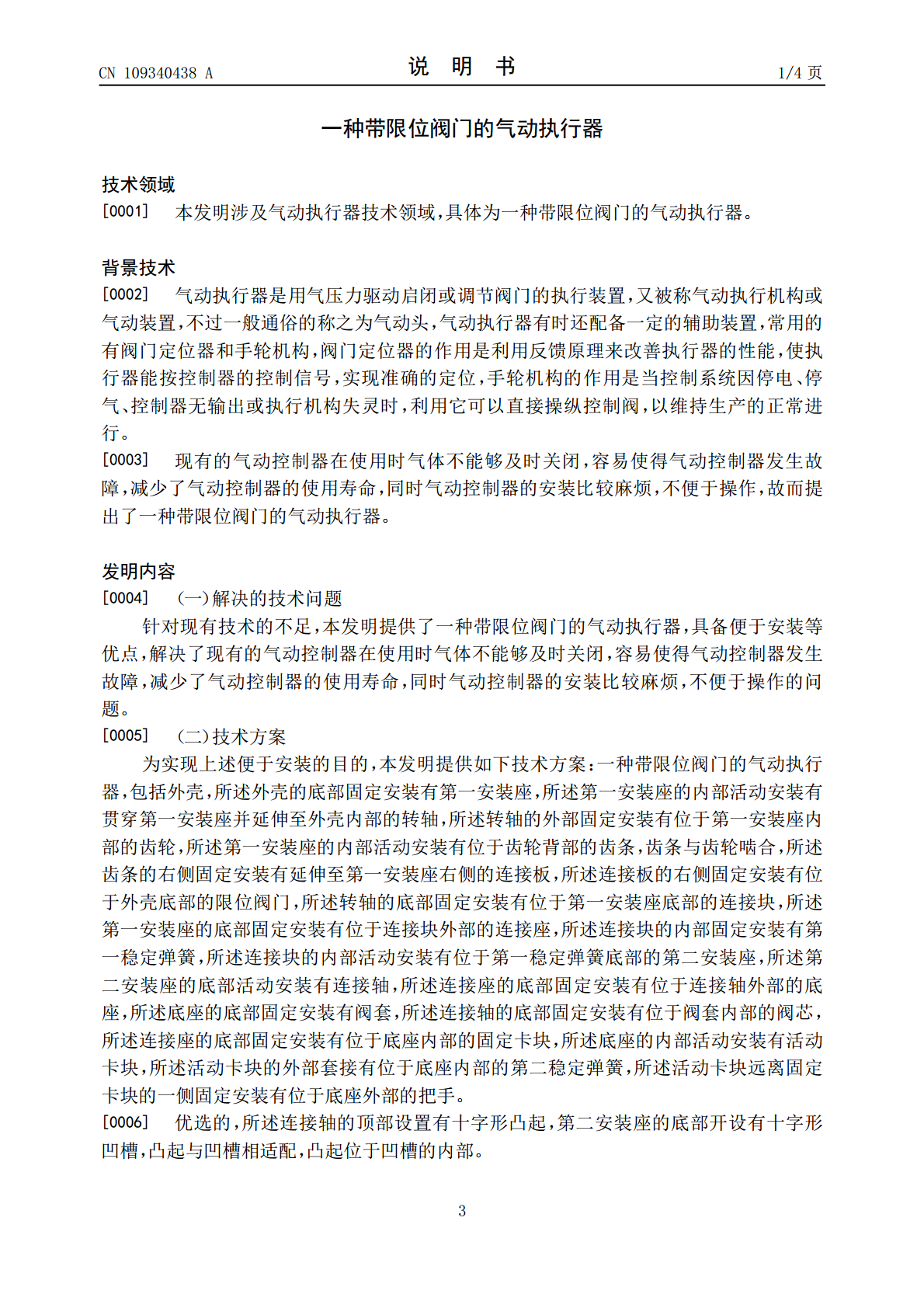

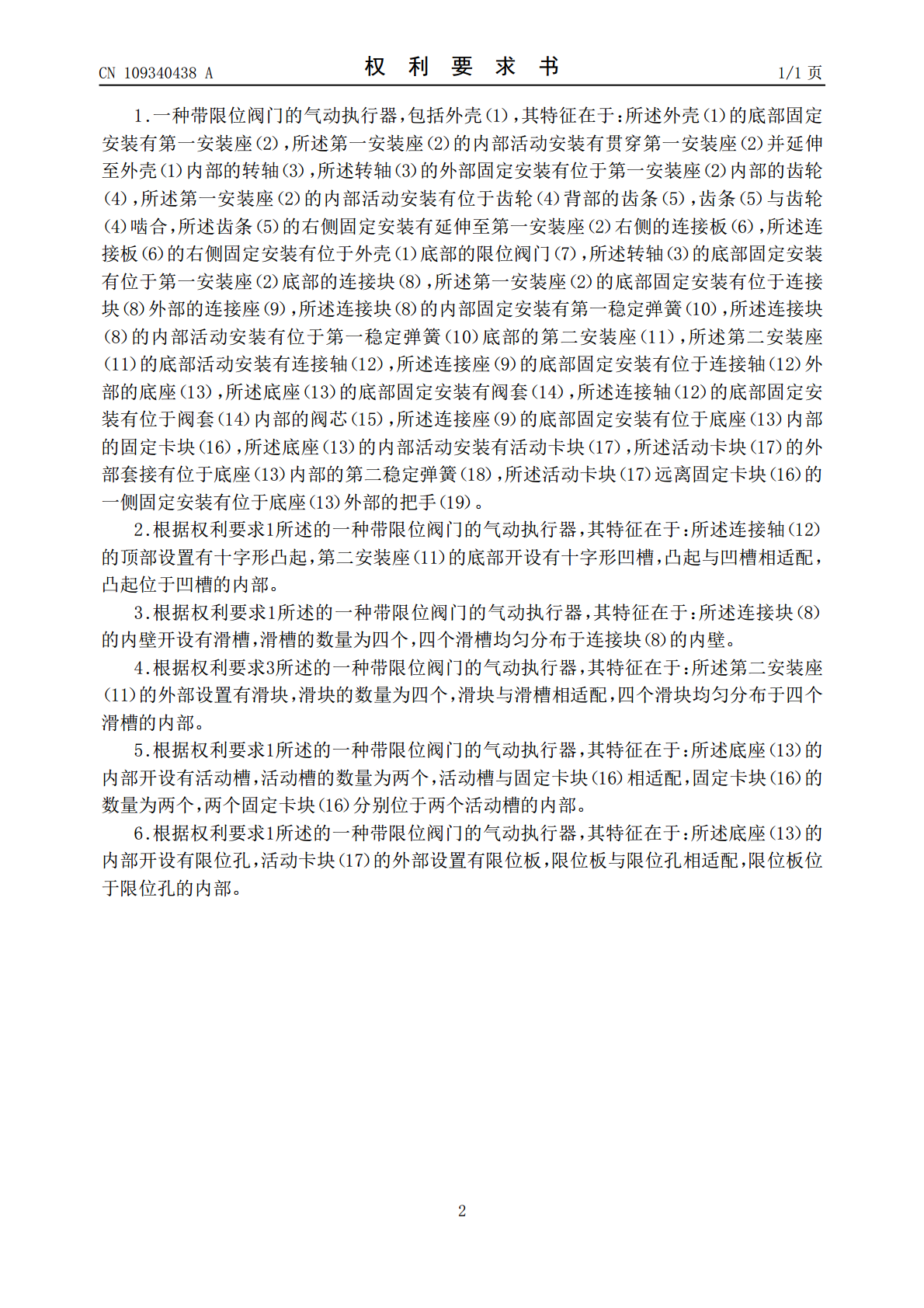

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109340438A(43)申请公布日2019.02.15(21)申请号201811514236.1(22)申请日2018.12.12(71)申请人江苏工一流体控制设备有限公司地址224400江苏省盐城市阜宁县沟墩镇全民创业园红旗大道6号(72)发明人胥明新(51)Int.Cl.F16K31/12(2006.01)F16K31/54(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种带限位阀门的气动执行器(57)摘要本发明涉及气动执行器技术领域，且公开了一种带限位阀门的气动执行器，包括外壳，所述外壳的底部固定安装有第一安装座，所述第一安装座的内部活动安装有贯穿第一安装座并延伸至外壳内部的转轴，所述转轴的外部固定安装有位于第一安装座内部的齿轮。该带限位阀门的气动执行器，通过气体由外壳正面设置的进气孔进入，带动外壳内部的气动传动机构运作，从而带动转轴转动，转轴转动带动齿轮转动，从而带动齿条左右移动，从而带动连接板左右移动，当转轴转动限定角度时，限位阀门工作，从而停止给进气孔进气，从而使得该气动执行器能够及时关闭气体，减少了该气动执行器发成故障的概率，有效的增加了该气动执行器的使用寿命。CN109340438ACN109340438A权利要求书1/1页1.一种带限位阀门的气动执行器，包括外壳（1），其特征在于：所述外壳（1）的底部固定安装有第一安装座（2），所述第一安装座（2）的内部活动安装有贯穿第一安装座（2）并延伸至外壳（1）内部的转轴（3），所述转轴（3）的外部固定安装有位于第一安装座（2）内部的齿轮（4），所述第一安装座（2）的内部活动安装有位于齿轮（4）背部的齿条（5），齿条（5）与齿轮（4）啮合，所述齿条（5）的右侧固定安装有延伸至第一安装座（2）右侧的连接板（6），所述连接板（6）的右侧固定安装有位于外壳（1）底部的限位阀门（7），所述转轴（3）的底部固定安装有位于第一安装座（2）底部的连接块（8），所述第一安装座（2）的底部固定安装有位于连接块（8）外部的连接座（9），所述连接块（8）的内部固定安装有第一稳定弹簧（10），所述连接块（8）的内部活动安装有位于第一稳定弹簧（10）底部的第二安装座（11），所述第二安装座（11）的底部活动安装有连接轴（12），所述连接座（9）的底部固定安装有位于连接轴（12）外部的底座（13），所述底座（13）的底部固定安装有阀套（14），所述连接轴（12）的底部固定安装有位于阀套（14）内部的阀芯（15），所述连接座（9）的底部固定安装有位于底座（13）内部的固定卡块（16），所述底座（13）的内部活动安装有活动卡块（17），所述活动卡块（17）的外部套接有位于底座（13）内部的第二稳定弹簧（18），所述活动卡块（17）远离固定卡块（16）的一侧固定安装有位于底座（13）外部的把手（19）。2.根据权利要求1所述的一种带限位阀门的气动执行器，其特征在于：所述连接轴（12）的顶部设置有十字形凸起，第二安装座（11）的底部开设有十字形凹槽，凸起与凹槽相适配，凸起位于凹槽的内部。3.根据权利要求1所述的一种带限位阀门的气动执行器，其特征在于：所述连接块（8）的内壁开设有滑槽，滑槽的数量为四个，四个滑槽均匀分布于连接块（8）的内壁。4.根据权利要求3所述的一种带限位阀门的气动执行器，其特征在于：所述第二安装座（11）的外部设置有滑块，滑块的数量为四个，滑块与滑槽相适配，四个滑块均匀分布于四个滑槽的内部。5.根据权利要求1所述的一种带限位阀门的气动执行器，其特征在于：所述底座（13）的内部开设有活动槽，活动槽的数量为两个，活动槽与固定卡块（16）相适配，固定卡块（16）的数量为两个，两个固定卡块（16）分别位于两个活动槽的内部。6.根据权利要求1所述的一种带限位阀门的气动执行器，其特征在于：所述底座（13）的内部开设有限位孔，活动卡块（17）的外部设置有限位板，限位板与限位孔相适配，限位板位于限位孔的内部。2CN109340438A说明书1/4页一种带限位阀门的气动执行器技术领域[0001]本发明涉及气动执行器技术领域，具体为一种带限位阀门的气动执行器。背景技术[0002]气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头，气动执行器有时还配备一定的辅助装置，常用的有阀门定位器和手轮机构，阀门定位器的作用是利用反馈原理来改善执行器的性能，使执行器能按控制器的控制信号，实现准确的定位，手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时，利用它可以直接操纵控制阀，以维持生产的正常进行。[0003]现有的气动控制器在使用时气体不能够及
