天线的外置传动装置.pdf

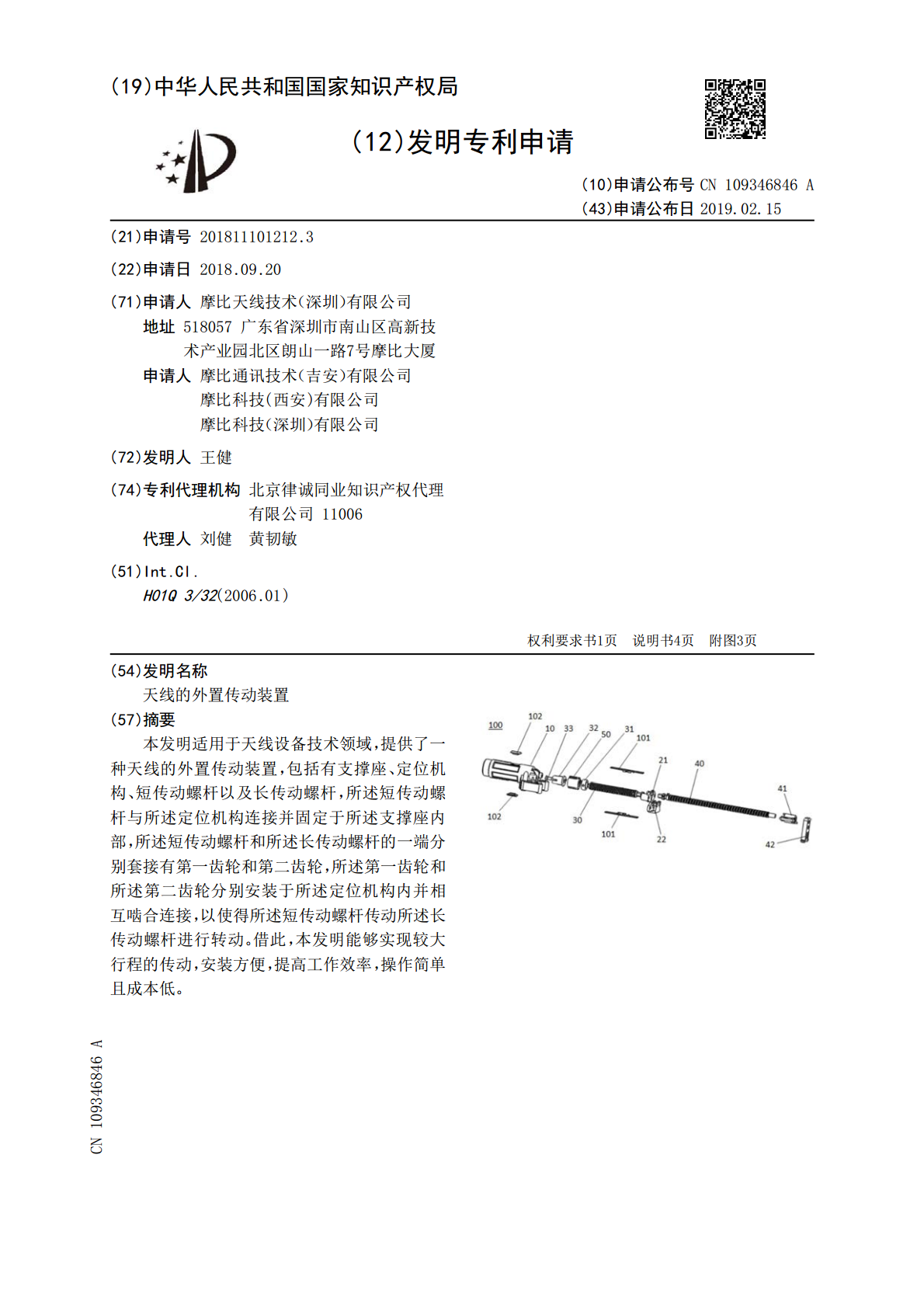

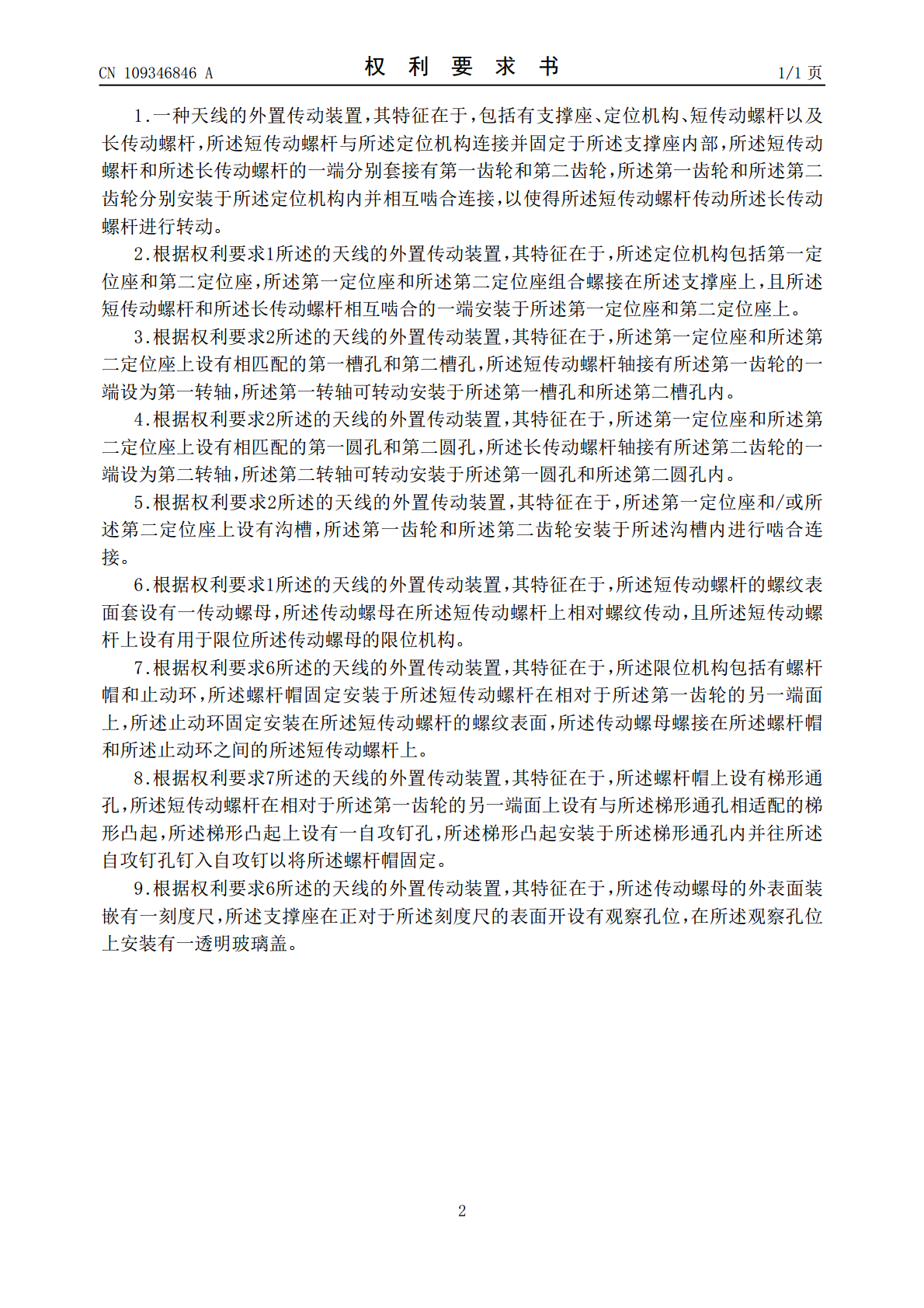

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109346846A(43)申请公布日2019.02.15(21)申请号201811101212.3(22)申请日2018.09.20(71)申请人摩比天线技术（深圳）有限公司地址518057广东省深圳市南山区高新技术产业园北区朗山一路7号摩比大厦申请人摩比通讯技术（吉安）有限公司摩比科技(西安)有限公司摩比科技（深圳）有限公司(72)发明人王健(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人刘健黄韧敏(51)Int.Cl.H01Q3/32(2006.01)权利要求书1页说明书4页附图3页(54)发明名称天线的外置传动装置(57)摘要本发明适用于天线设备技术领域，提供了一种天线的外置传动装置，包括有支撑座、定位机构、短传动螺杆以及长传动螺杆，所述短传动螺杆与所述定位机构连接并固定于所述支撑座内部，所述短传动螺杆和所述长传动螺杆的一端分别套接有第一齿轮和第二齿轮，所述第一齿轮和所述第二齿轮分别安装于所述定位机构内并相互啮合连接，以使得所述短传动螺杆传动所述长传动螺杆进行转动。借此，本发明能够实现较大行程的传动，安装方便，提高工作效率，操作简单且成本低。CN109346846ACN109346846A权利要求书1/1页1.一种天线的外置传动装置，其特征在于，包括有支撑座、定位机构、短传动螺杆以及长传动螺杆，所述短传动螺杆与所述定位机构连接并固定于所述支撑座内部，所述短传动螺杆和所述长传动螺杆的一端分别套接有第一齿轮和第二齿轮，所述第一齿轮和所述第二齿轮分别安装于所述定位机构内并相互啮合连接，以使得所述短传动螺杆传动所述长传动螺杆进行转动。2.根据权利要求1所述的天线的外置传动装置，其特征在于，所述定位机构包括第一定位座和第二定位座，所述第一定位座和所述第二定位座组合螺接在所述支撑座上，且所述短传动螺杆和所述长传动螺杆相互啮合的一端安装于所述第一定位座和第二定位座上。3.根据权利要求2所述的天线的外置传动装置，其特征在于，所述第一定位座和所述第二定位座上设有相匹配的第一槽孔和第二槽孔，所述短传动螺杆轴接有所述第一齿轮的一端设为第一转轴，所述第一转轴可转动安装于所述第一槽孔和所述第二槽孔内。4.根据权利要求2所述的天线的外置传动装置，其特征在于，所述第一定位座和所述第二定位座上设有相匹配的第一圆孔和第二圆孔，所述长传动螺杆轴接有所述第二齿轮的一端设为第二转轴，所述第二转轴可转动安装于所述第一圆孔和所述第二圆孔内。5.根据权利要求2所述的天线的外置传动装置，其特征在于，所述第一定位座和/或所述第二定位座上设有沟槽，所述第一齿轮和所述第二齿轮安装于所述沟槽内进行啮合连接。6.根据权利要求1所述的天线的外置传动装置，其特征在于，所述短传动螺杆的螺纹表面套设有一传动螺母，所述传动螺母在所述短传动螺杆上相对螺纹传动，且所述短传动螺杆上设有用于限位所述传动螺母的限位机构。7.根据权利要求6所述的天线的外置传动装置，其特征在于，所述限位机构包括有螺杆帽和止动环，所述螺杆帽固定安装于所述短传动螺杆在相对于所述第一齿轮的另一端面上，所述止动环固定安装在所述短传动螺杆的螺纹表面，所述传动螺母螺接在所述螺杆帽和所述止动环之间的所述短传动螺杆上。8.根据权利要求7所述的天线的外置传动装置，其特征在于，所述螺杆帽上设有梯形通孔，所述短传动螺杆在相对于所述第一齿轮的另一端面上设有与所述梯形通孔相适配的梯形凸起，所述梯形凸起上设有一自攻钉孔，所述梯形凸起安装于所述梯形通孔内并往所述自攻钉孔钉入自攻钉以将所述螺杆帽固定。9.根据权利要求6所述的天线的外置传动装置，其特征在于，所述传动螺母的外表面装嵌有一刻度尺，所述支撑座在正对于所述刻度尺的表面开设有观察孔位，在所述观察孔位上安装有一透明玻璃盖。2CN109346846A说明书1/4页天线的外置传动装置技术领域[0001]本发明涉及天线设备技术领域，尤其涉及一种天线的外置传动装置。背景技术[0002]天线在通信的基站系统中起着至关重要的作用，电调天线就是使用电子调整下倾角度的移动天线，其工作原理是通过电子方式改变共线阵天线各个辐射单元的相位，改变垂直分量和水平分量的幅值大小，改变合成分量场强强度，从而使天线的垂直方向性图下倾。[0003]在当今，基站多频电调天线应用越来越广泛，功能化模块越来越多,对于不同移相器的行程调节要求也越来越高，在现有技术中，一般是利用传动组件来调节移相器，从而调节天线的电下倾角,现有的传动组件利用单个传动螺杆带动传动螺母，使其在螺杆上轴向移动，并带动与传动螺母运动关联的移相器和刻度尺，从而实现调节移相器和下倾角度显示的效果，当需要调节较大范围的移相器时，则需要较长的刻度尺，其占用空间较大。当要满
