一种水稻施肥装置及其使用方法.pdf

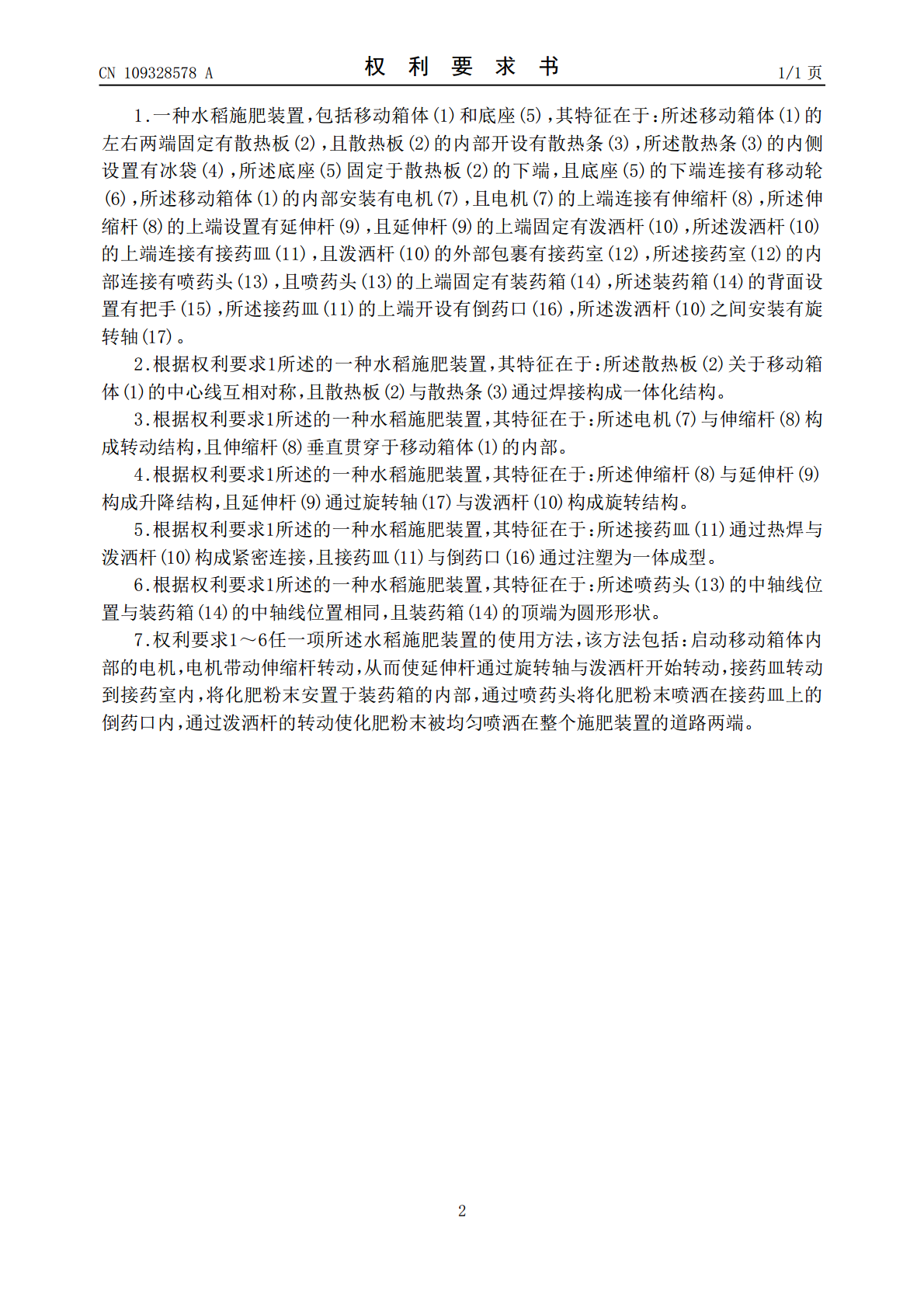

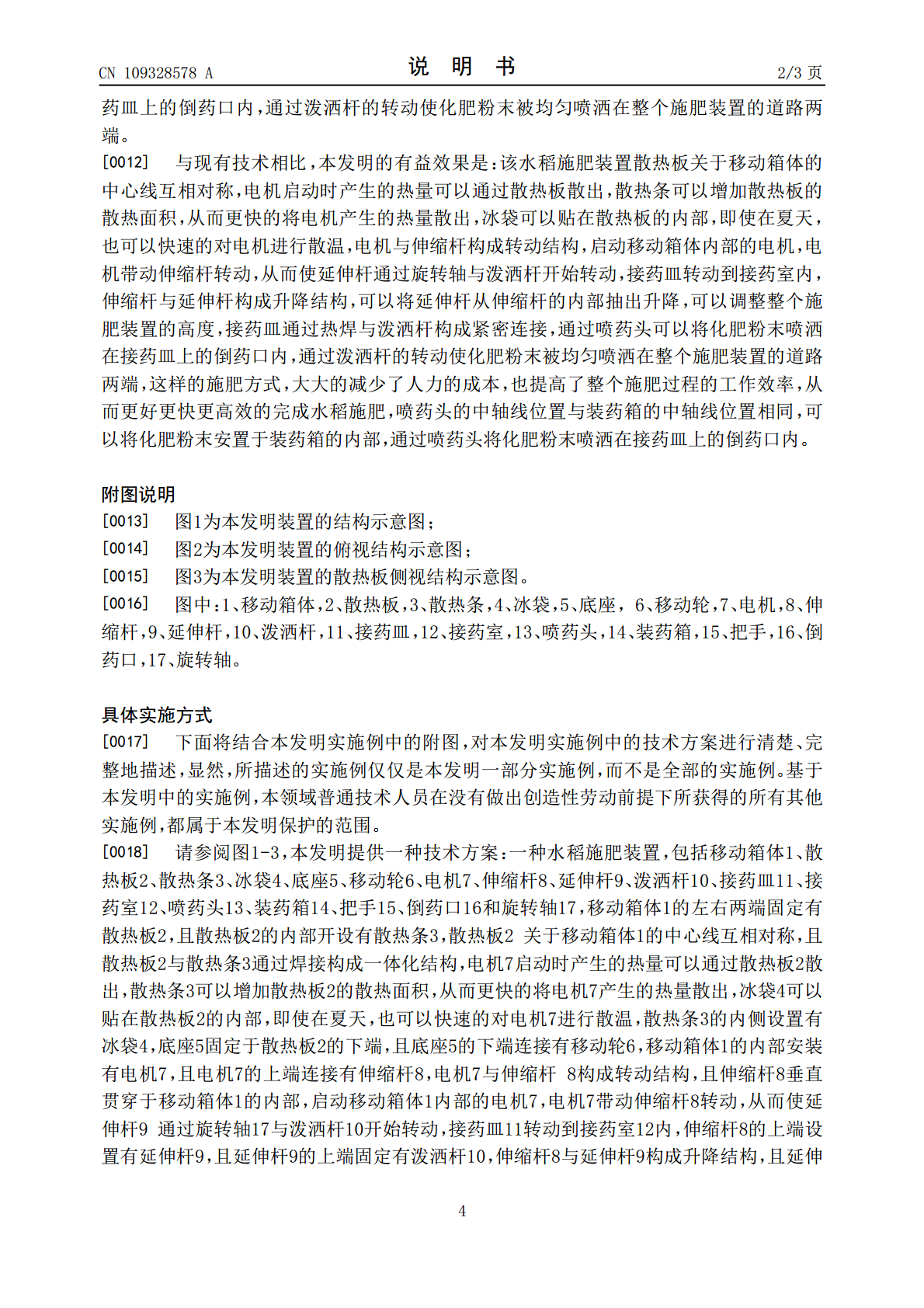

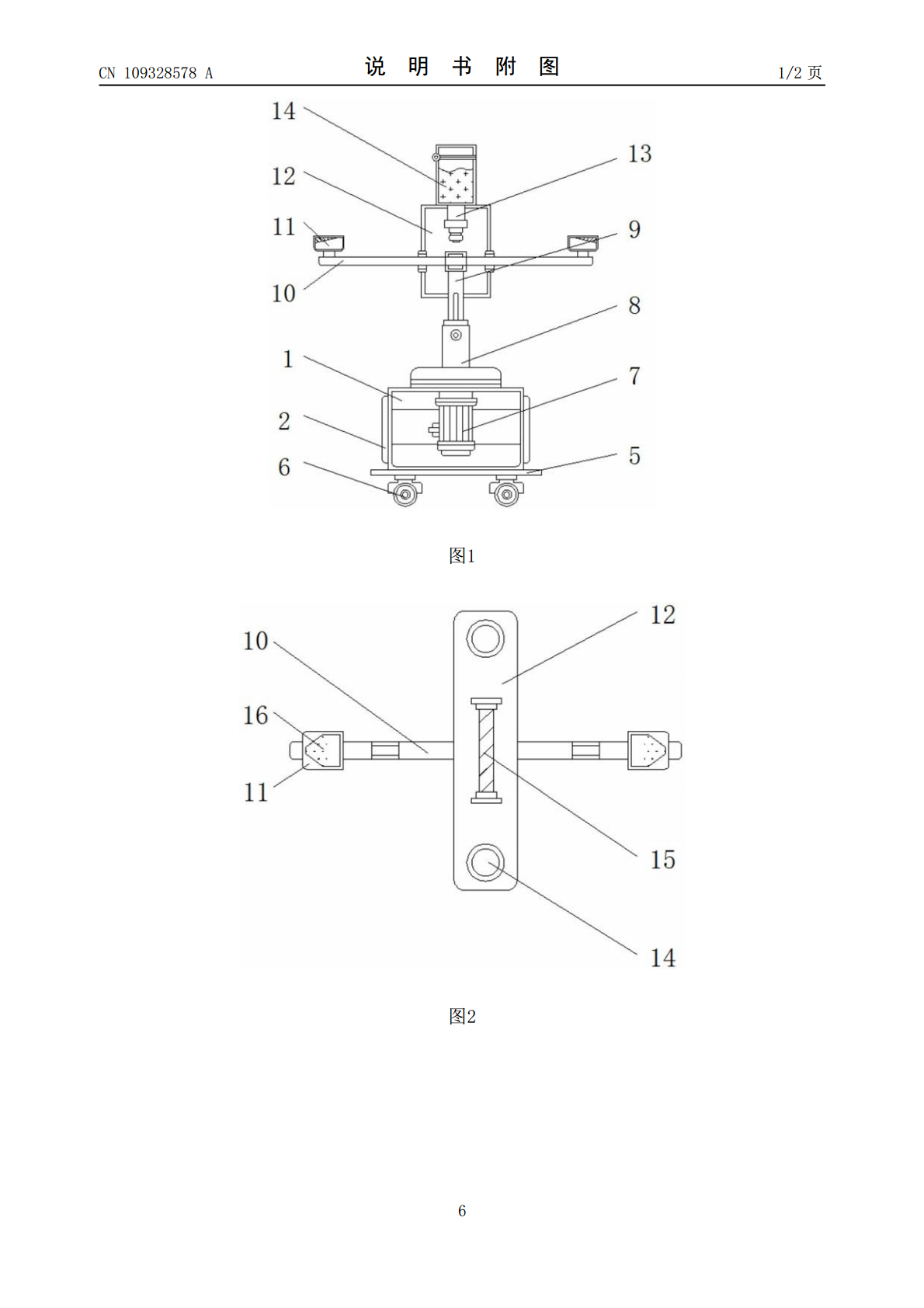

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109328578A(43)申请公布日2019.02.15(21)申请号201811139140.1(22)申请日2018.09.28(71)申请人湖南金源种业有限公司地址423000湖南省郴州市郴州大道15号(72)发明人陈晓美段胜明(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人赵娟(51)Int.Cl.A01C15/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种水稻施肥装置及其使用方法(57)摘要本发明公开了一种水稻施肥装置及其使用方法，包括移动箱体和底座，所述移动箱体的左右两端固定有散热板，且散热板的内部开设有散热条，所述散热条的内侧设置有冰袋，所述底座固定于散热板的下端，且底座的下端连接有移动轮，所述移动箱体的内部安装有电机，且电机的上端连接有伸缩杆，所述伸缩杆的上端设置有延伸杆，且延伸杆的上端固定有泼洒杆。该水稻施肥装置散热板关于移动箱体的中心线互相对称，电机启动时产生的热量可以通过散热板散出，散热条可以增加散热板的散热面积，从而更快的将电机产生的热量散出，冰袋可以贴在散热板的内部，即使在夏天，也可以快速的对电机进行散温，电机与伸缩杆构成转动结构，启动移动箱体内部的电机。CN109328578ACN109328578A权利要求书1/1页1.一种水稻施肥装置，包括移动箱体(1)和底座(5)，其特征在于：所述移动箱体(1)的左右两端固定有散热板(2)，且散热板(2)的内部开设有散热条(3)，所述散热条(3)的内侧设置有冰袋(4)，所述底座(5)固定于散热板(2)的下端，且底座(5)的下端连接有移动轮(6)，所述移动箱体(1)的内部安装有电机(7)，且电机(7)的上端连接有伸缩杆(8)，所述伸缩杆(8)的上端设置有延伸杆(9)，且延伸杆(9)的上端固定有泼洒杆(10)，所述泼洒杆(10)的上端连接有接药皿(11)，且泼洒杆(10)的外部包裹有接药室(12)，所述接药室(12)的内部连接有喷药头(13)，且喷药头(13)的上端固定有装药箱(14)，所述装药箱(14)的背面设置有把手(15)，所述接药皿(11)的上端开设有倒药口(16)，所述泼洒杆(10)之间安装有旋转轴(17)。2.根据权利要求1所述的一种水稻施肥装置，其特征在于：所述散热板(2)关于移动箱体(1)的中心线互相对称，且散热板(2)与散热条(3)通过焊接构成一体化结构。3.根据权利要求1所述的一种水稻施肥装置，其特征在于：所述电机(7)与伸缩杆(8)构成转动结构，且伸缩杆(8)垂直贯穿于移动箱体(1)的内部。4.根据权利要求1所述的一种水稻施肥装置，其特征在于：所述伸缩杆(8)与延伸杆(9)构成升降结构，且延伸杆(9)通过旋转轴(17)与泼洒杆(10)构成旋转结构。5.根据权利要求1所述的一种水稻施肥装置，其特征在于：所述接药皿(11)通过热焊与泼洒杆(10)构成紧密连接，且接药皿(11)与倒药口(16)通过注塑为一体成型。6.根据权利要求1所述的一种水稻施肥装置，其特征在于：所述喷药头(13)的中轴线位置与装药箱(14)的中轴线位置相同，且装药箱(14)的顶端为圆形形状。7.权利要求1～6任一项所述水稻施肥装置的使用方法，该方法包括：启动移动箱体内部的电机，电机带动伸缩杆转动，从而使延伸杆通过旋转轴与泼洒杆开始转动，接药皿转动到接药室内，将化肥粉末安置于装药箱的内部，通过喷药头将化肥粉末喷洒在接药皿上的倒药口内，通过泼洒杆的转动使化肥粉末被均匀喷洒在整个施肥装置的道路两端。2CN109328578A说明书1/3页一种水稻施肥装置及其使用方法技术领域[0001]本发明涉及水稻施肥技术领域，具体为一种水稻施肥装置及其使用方法。背景技术[0002]水稻是草本稻属的一种，也是稻属中作为粮食的最主要最悠久的一种。原产中国，七千年前中国长江流域就种植水稻，广义水稻区别于旱稻，狭义水稻指淡水稻，区别于海水稻等，水稻所结子实即稻谷，稻谷脱去颖壳后称糙米，糙米碾去米糠层即可得到大米，世界上近一半人口，都以大米为食，在水稻生长过程中需要对其进行施肥培育，从而满足其生长所需养分。[0003]市场上的水稻施肥通常采用的都是干粉状的固体肥，通过人力将粉状的肥料洒在水稻田内，这样的扬洒方式需要耗费大量人力，工作效率过低，容易造成肥料分布不均匀的问题，为此，我们提出一种水稻施肥装置。发明内容[0004]本发明的目的在于提供一种水稻施肥装置，以解决上述背景技术中提出的市场上的水稻施肥通常采用的都是干粉状的固体肥，通过人力将粉状的肥料洒在水稻田内，这样的扬洒方式需要耗费大量人力，工作效率过低，容易造成肥料分布不均匀的问题。[0005]为实现上述目的，本发明提供如下技
