一种饮水机注水装置.pdf

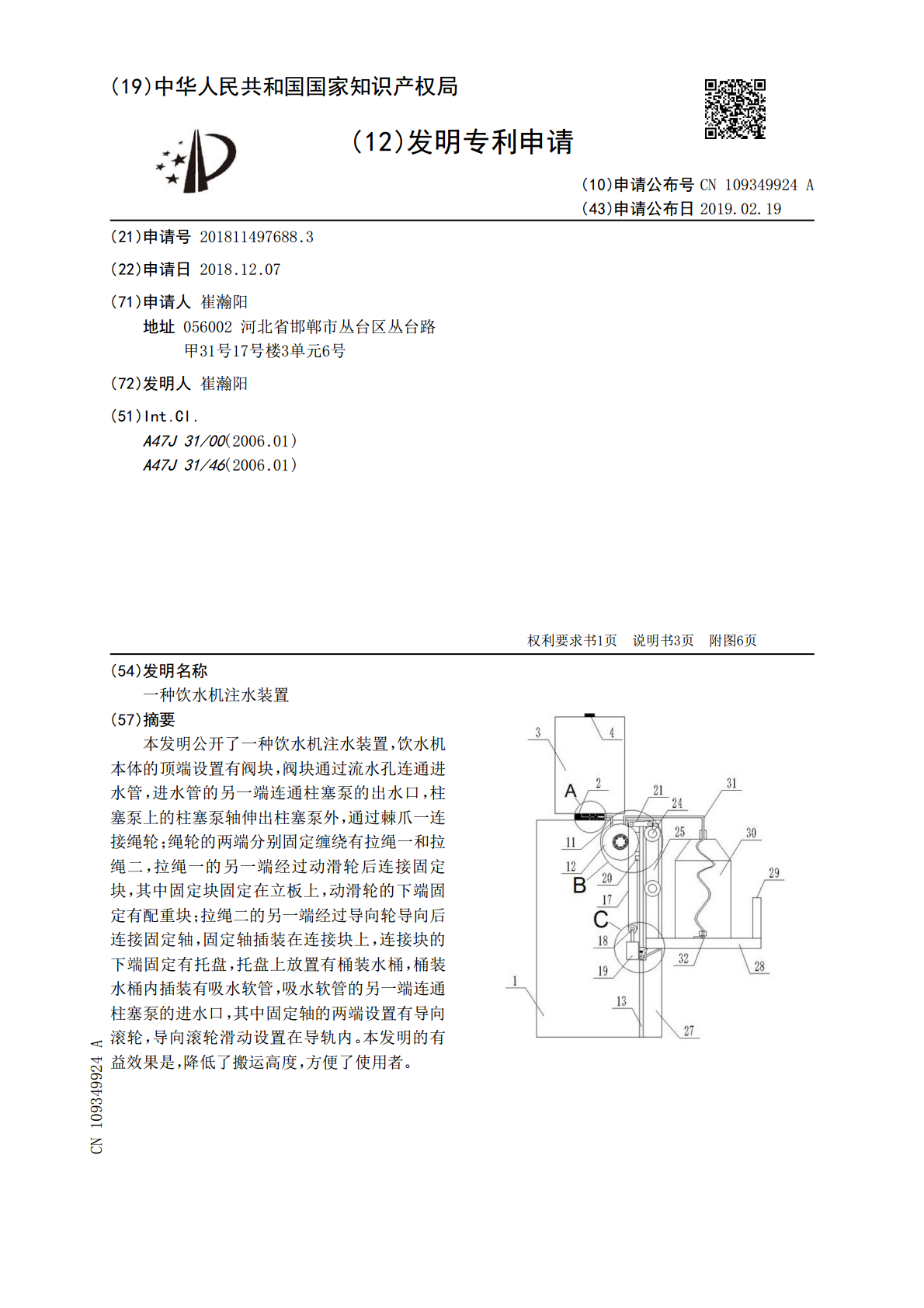

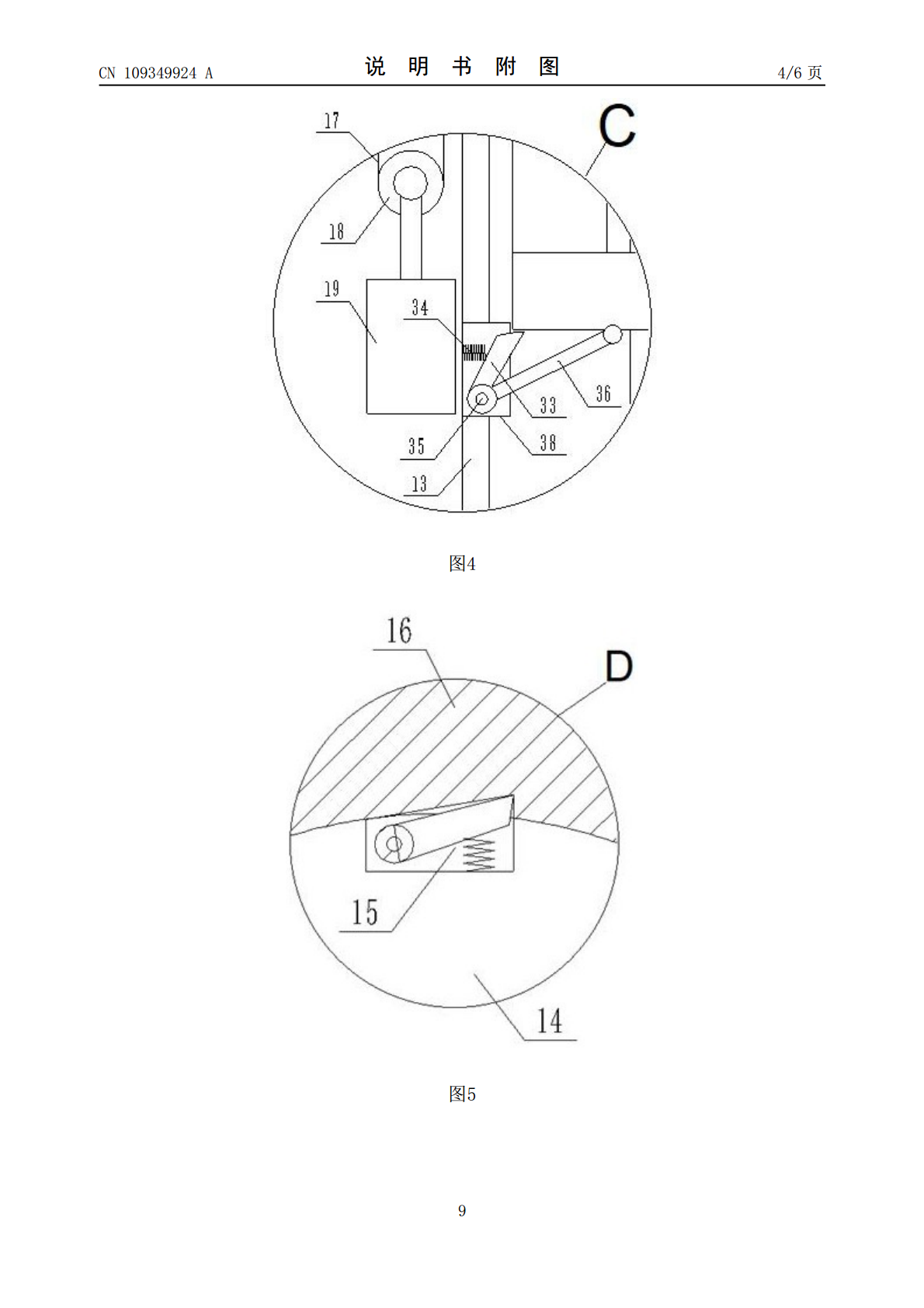

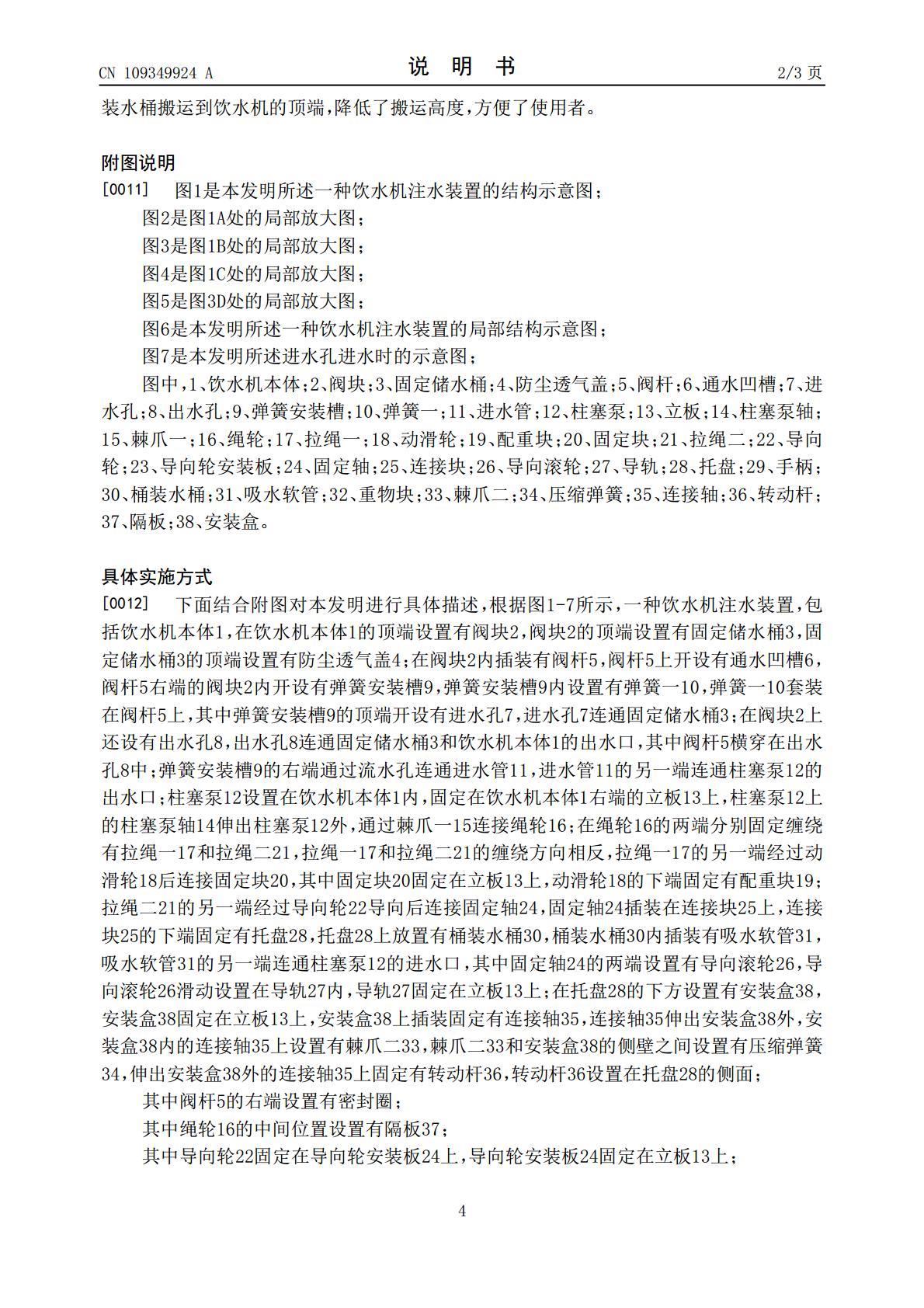

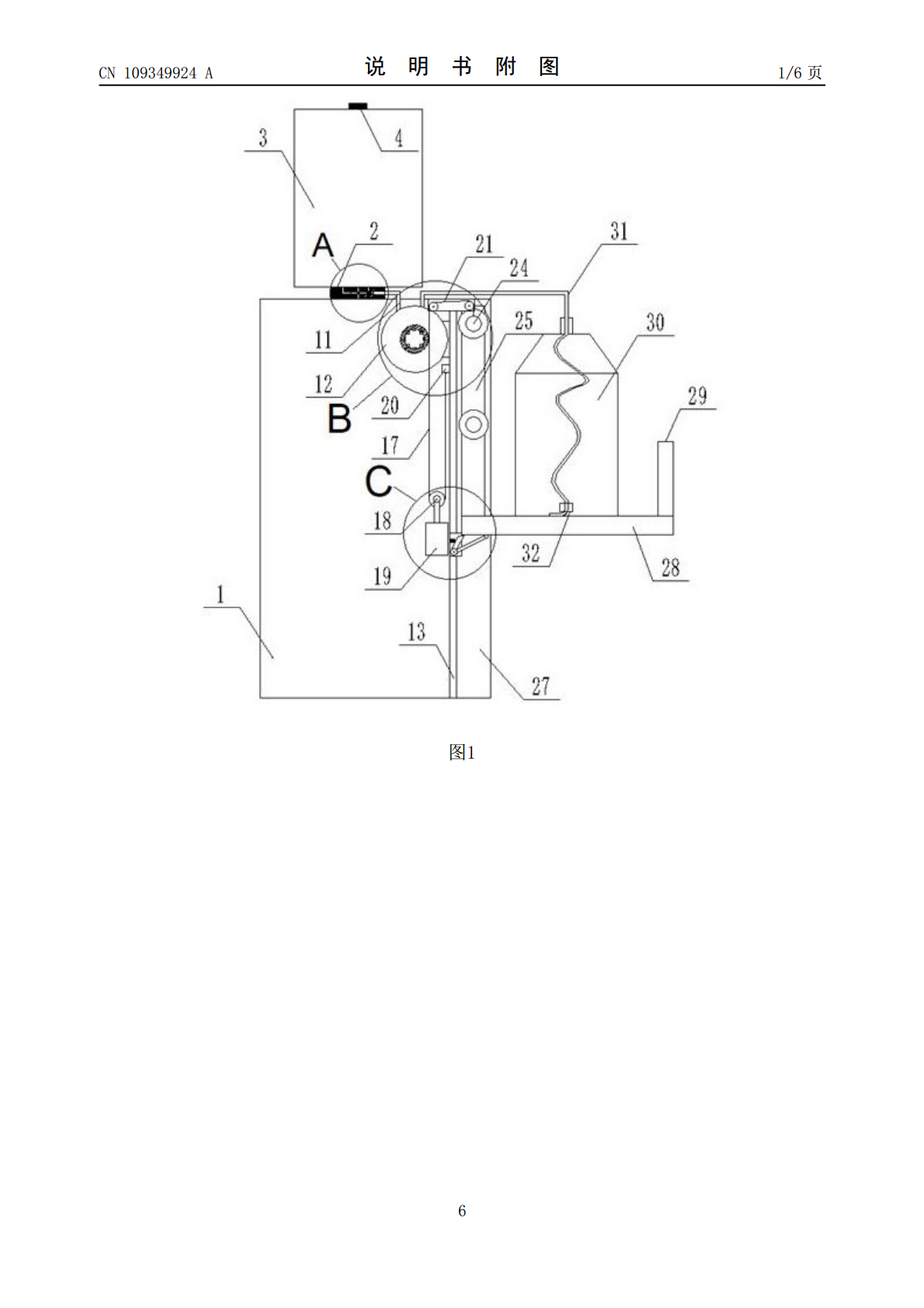

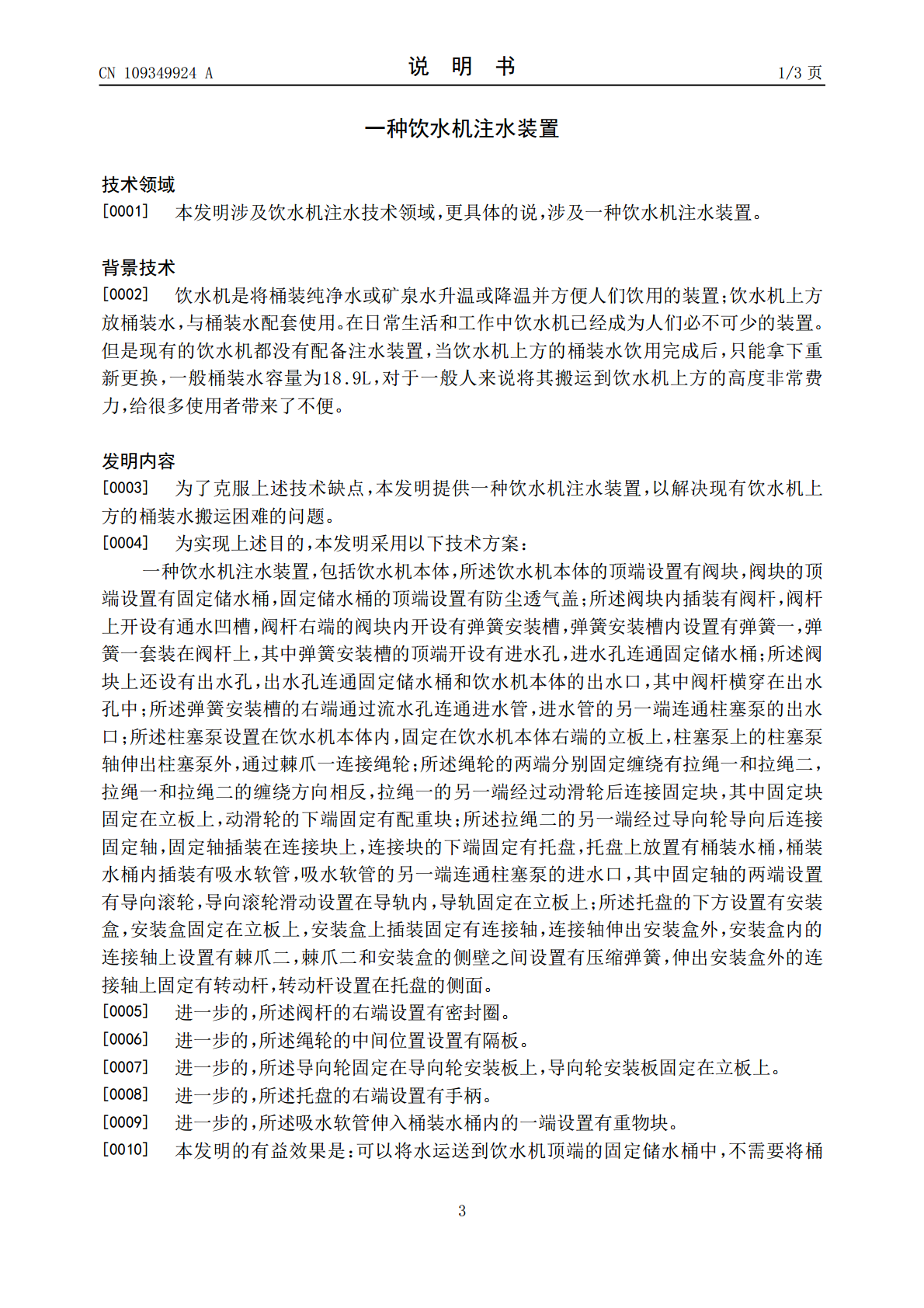

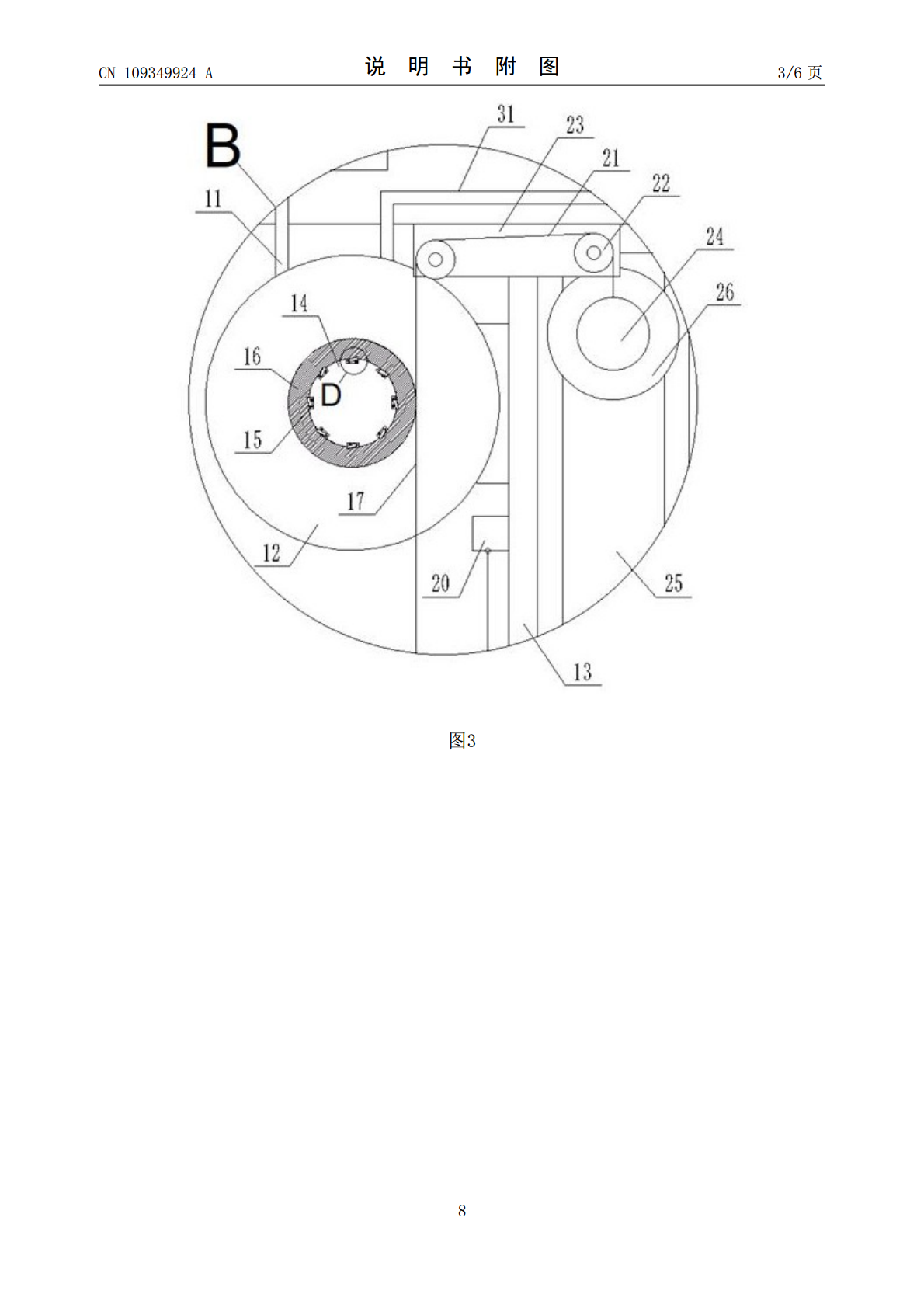

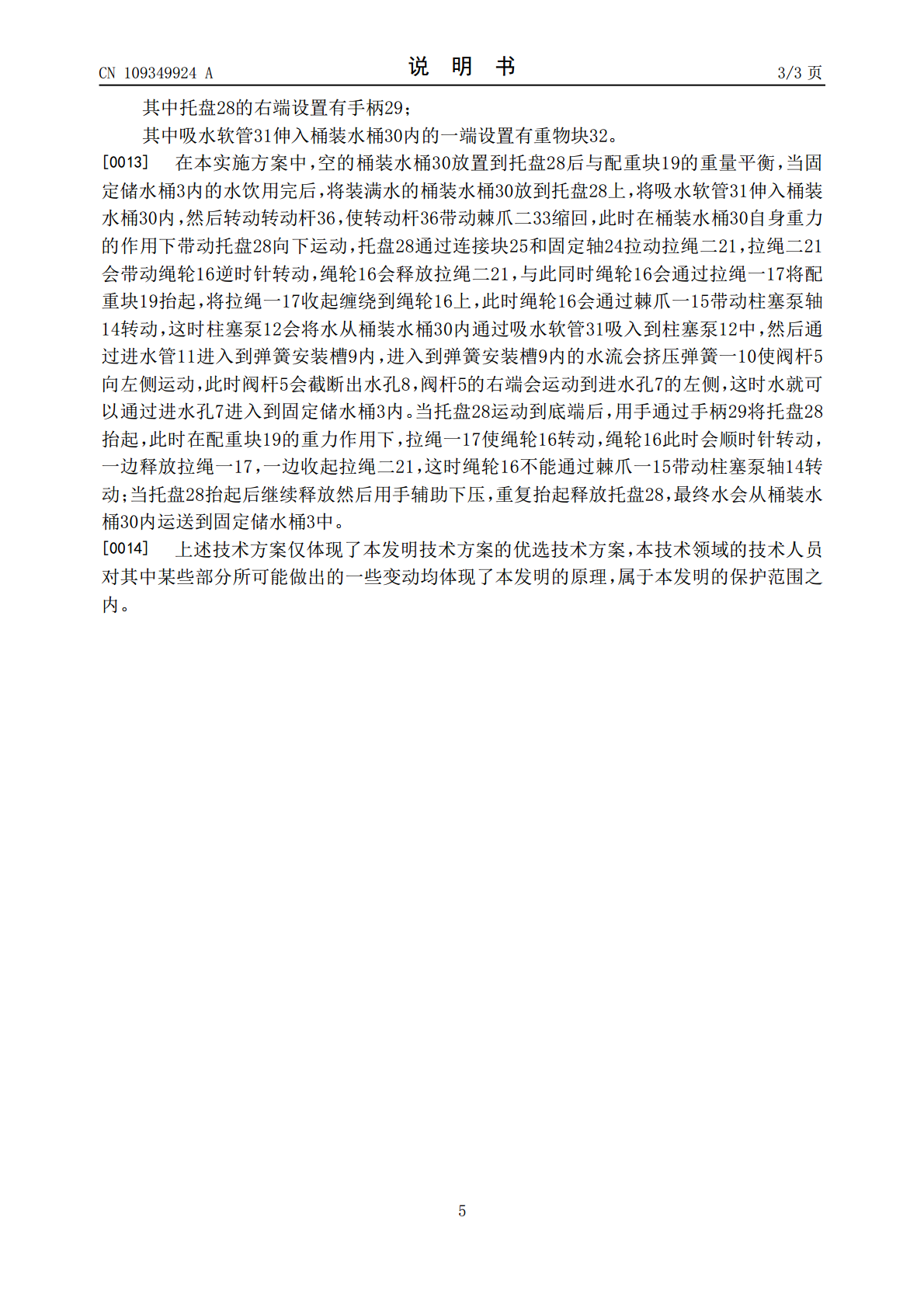

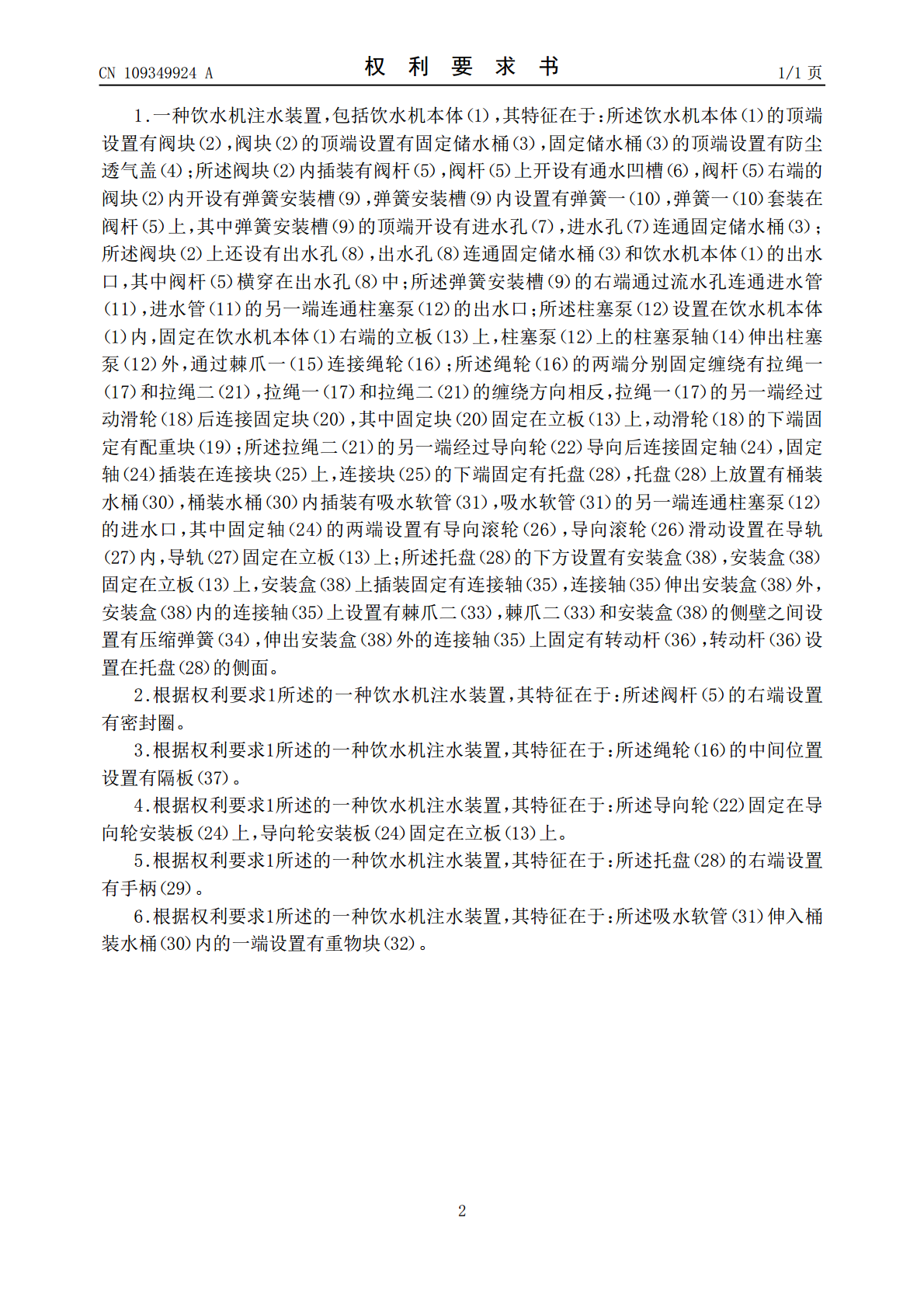

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109349924A(43)申请公布日2019.02.19(21)申请号201811497688.3(22)申请日2018.12.07(71)申请人崔瀚阳地址056002河北省邯郸市丛台区丛台路甲31号17号楼3单元6号(72)发明人崔瀚阳(51)Int.Cl.A47J31/00(2006.01)A47J31/46(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种饮水机注水装置(57)摘要本发明公开了一种饮水机注水装置，饮水机本体的顶端设置有阀块，阀块通过流水孔连通进水管，进水管的另一端连通柱塞泵的出水口，柱塞泵上的柱塞泵轴伸出柱塞泵外，通过棘爪一连接绳轮；绳轮的两端分别固定缠绕有拉绳一和拉绳二，拉绳一的另一端经过动滑轮后连接固定块，其中固定块固定在立板上，动滑轮的下端固定有配重块；拉绳二的另一端经过导向轮导向后连接固定轴，固定轴插装在连接块上，连接块的下端固定有托盘，托盘上放置有桶装水桶，桶装水桶内插装有吸水软管，吸水软管的另一端连通柱塞泵的进水口，其中固定轴的两端设置有导向滚轮，导向滚轮滑动设置在导轨内。本发明的有益效果是，降低了搬运高度，方便了使用者。CN109349924ACN109349924A权利要求书1/1页1.一种饮水机注水装置，包括饮水机本体（1），其特征在于：所述饮水机本体（1）的顶端设置有阀块（2），阀块（2）的顶端设置有固定储水桶（3），固定储水桶（3）的顶端设置有防尘透气盖（4）；所述阀块（2）内插装有阀杆（5），阀杆（5）上开设有通水凹槽（6），阀杆（5）右端的阀块（2）内开设有弹簧安装槽（9），弹簧安装槽（9）内设置有弹簧一（10），弹簧一（10）套装在阀杆（5）上，其中弹簧安装槽（9）的顶端开设有进水孔（7），进水孔（7）连通固定储水桶（3）；所述阀块（2）上还设有出水孔（8），出水孔（8）连通固定储水桶（3）和饮水机本体（1）的出水口，其中阀杆（5）横穿在出水孔（8）中；所述弹簧安装槽（9）的右端通过流水孔连通进水管（11），进水管（11）的另一端连通柱塞泵（12）的出水口；所述柱塞泵（12）设置在饮水机本体（1）内，固定在饮水机本体（1）右端的立板（13）上，柱塞泵（12）上的柱塞泵轴（14）伸出柱塞泵（12）外，通过棘爪一（15）连接绳轮（16）；所述绳轮（16）的两端分别固定缠绕有拉绳一（17）和拉绳二（21），拉绳一（17）和拉绳二（21）的缠绕方向相反，拉绳一（17）的另一端经过动滑轮（18）后连接固定块（20），其中固定块（20）固定在立板（13）上，动滑轮（18）的下端固定有配重块（19）；所述拉绳二（21）的另一端经过导向轮（22）导向后连接固定轴（24），固定轴（24）插装在连接块（25）上，连接块（25）的下端固定有托盘（28），托盘（28）上放置有桶装水桶（30），桶装水桶（30）内插装有吸水软管（31），吸水软管（31）的另一端连通柱塞泵（12）的进水口，其中固定轴（24）的两端设置有导向滚轮（26），导向滚轮（26）滑动设置在导轨（27）内，导轨（27）固定在立板（13）上；所述托盘（28）的下方设置有安装盒（38），安装盒（38）固定在立板（13）上，安装盒（38）上插装固定有连接轴（35），连接轴（35）伸出安装盒（38）外，安装盒（38）内的连接轴（35）上设置有棘爪二（33），棘爪二（33）和安装盒（38）的侧壁之间设置有压缩弹簧（34），伸出安装盒（38）外的连接轴（35）上固定有转动杆（36），转动杆（36）设置在托盘（28）的侧面。2.根据权利要求1所述的一种饮水机注水装置，其特征在于：所述阀杆（5）的右端设置有密封圈。3.根据权利要求1所述的一种饮水机注水装置，其特征在于：所述绳轮（16）的中间位置设置有隔板（37）。4.根据权利要求1所述的一种饮水机注水装置，其特征在于：所述导向轮（22）固定在导向轮安装板（24）上，导向轮安装板（24）固定在立板（13）上。5.根据权利要求1所述的一种饮水机注水装置，其特征在于：所述托盘（28）的右端设置有手柄（29）。6.根据权利要求1所述的一种饮水机注水装置，其特征在于：所述吸水软管（31）伸入桶装水桶（30）内的一端设置有重物块（32）。2CN109349924A说明书1/3页一种饮水机注水装置技术领域[0001]本发明涉及饮水机注水技术领域，更具体的说，涉及一种饮水机注水装置。背景技术[0002]饮水机是将桶装纯净水或矿泉水升温或降温并方便人们饮用的装置；饮水机上方放桶装水，与桶装水配套使用。在日常生活和工作中饮水机已经成为人们必不可少的装置。但是现有的饮水机都没有配备注水装置，当饮水机上方的桶装水饮用完成后，
