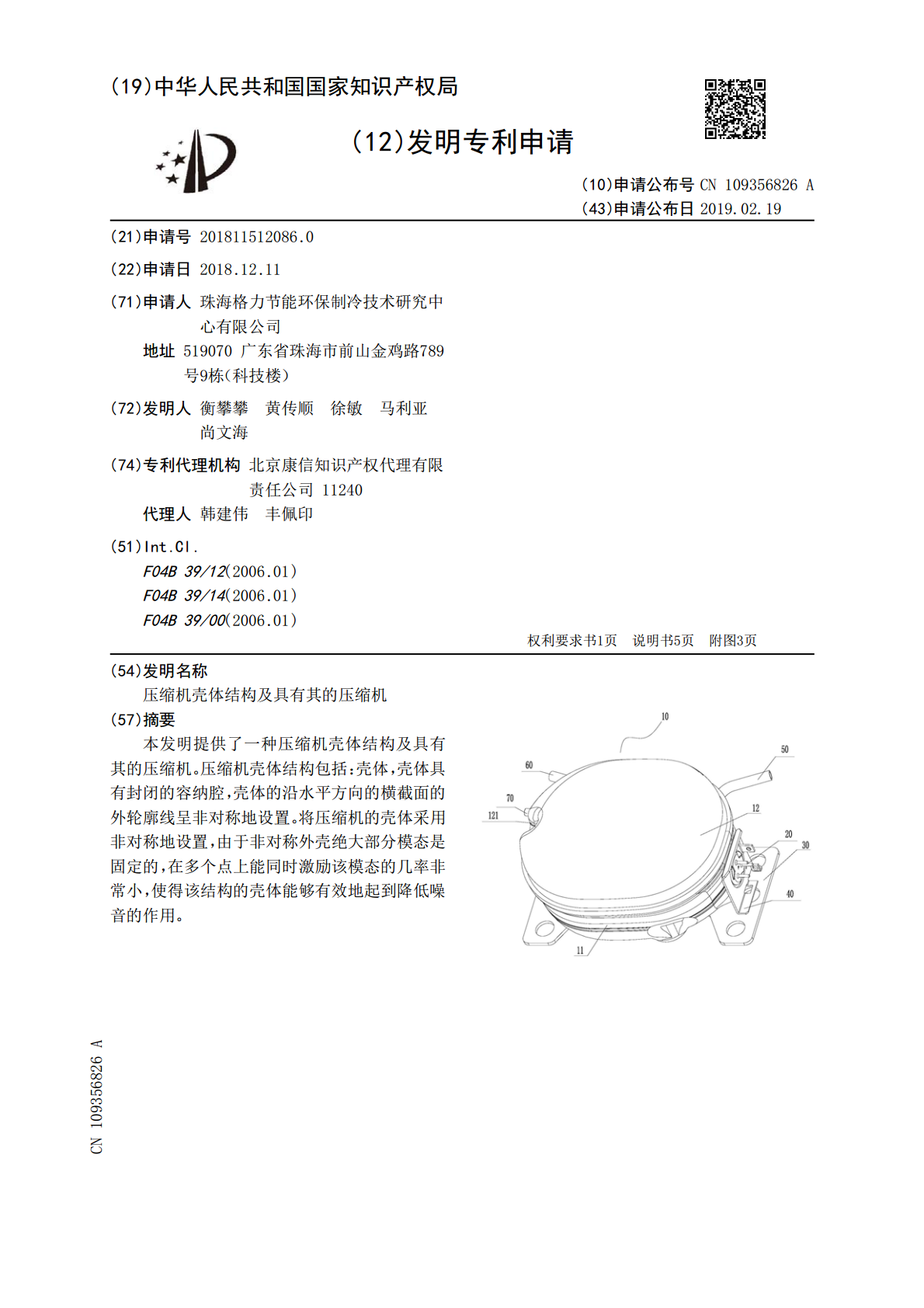

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109356826A(43)申请公布日2019.02.19(21)申请号201811512086.0(22)申请日2018.12.11(71)申请人珠海格力节能环保制冷技术研究中心有限公司地址519070广东省珠海市前山金鸡路789号9栋（科技楼）(72)发明人衡攀攀黄传顺徐敏马利亚尚文海(74)专利代理机构北京康信知识产权代理有限责任公司11240代理人韩建伟丰佩印(51)Int.Cl.F04B39/12(2006.01)F04B39/14(2006.01)F04B39/00(2006.01)权利要求书1页说明书5页附图3页(54)发明名称压缩机壳体结构及具有其的压缩机(57)摘要本发明提供了一种压缩机壳体结构及具有其的压缩机。压缩机壳体结构包括：壳体，壳体具有封闭的容纳腔，壳体的沿水平方向的横截面的外轮廓线呈非对称地设置。将压缩机的壳体采用非对称地设置，由于非对称外壳绝大部分模态是固定的，在多个点上能同时激励该模态的几率非常小，使得该结构的壳体能够有效地起到降低噪音的作用。CN109356826ACN109356826A权利要求书1/1页1.一种压缩机壳体结构，其特征在于，包括：壳体(10)，所述壳体(10)具有封闭的容纳腔，所述壳体(10)的沿水平方向的横截面的外轮廓线呈非对称地设置。2.根据权利要求1所述的压缩机壳体结构，其特征在于，所述壳体(10)包括：下壳体(11)；上壳体(12)，所述上壳体(12)与所述下壳体(11)相连接以形成所述容纳腔，所述上壳体(12)的腔壁上设置有朝向所述上壳体(12)内部凹陷的限位凹槽(121)。3.根据权利要求2所述的压缩机壳体结构，其特征在于，所述上壳体(12)的沿水平方向的横截面的型线呈腰形结构，所述限位凹槽(121)开设在所述上壳体(12)的长边方向的第一端的腔壁上，所述上壳体(12)的长边方向的第二端呈弧形结构。4.根据权利要求2所述的压缩机壳体结构，其特征在于，所述下壳体(11)的沿水平方向的横截面的型线呈腰形结构，所述下壳体(11)的长边方向的第一端和所述下壳体(11)的长边方向的第二端为弧形结构。5.根据权利要求4所述的压缩机壳体结构，其特征在于，所述下壳体(11)的第一端的弧形结构的曲率半径为R1，其中，67mm≤R1≤70mm，和/或，所述下壳体(11)的第二端的弧形结构的曲率半径为R2，其中，60mm≤R2≤65mm。6.根据权利要求2所述的压缩机壳体结构，其特征在于，所述下壳体(11)的腔壁上设置有机脚支撑凹槽(111)，所述机脚支撑凹槽(111)的支撑面与所示下壳体(11)的底面之间具有距离地设置。7.根据权利要求6所述的压缩机壳体结构，其特征在于，所述机脚支撑凹槽(111)的支撑面与所示下壳体(11)的底面之间的距离为L1，其中，8mm≤L1≤10mm。8.根据权利要求6所述的压缩机壳体结构，其特征在于，所述机脚支撑凹槽(111)为多个，多个所述机脚支撑凹槽(111)沿所述下壳体(11)的周向间隔地设置。9.根据权利要求2所述的压缩机壳体结构，其特征在于，所述下壳体(11)的腔壁上还设置有压簧限位凹槽(112)，和/或，所述下壳体(11)的腔壁上还设置有焊接凹槽(113)。10.根据权利要求2所述的压缩机壳体结构，其特征在于，所述下壳体(11)上设置有接线柱(20)，所述接线柱(20)的轴线与所述上壳体(12)的长边方向的轴线具有夹角地设置。11.根据权利要求2至10中任一项所述的压缩机壳体结构，其特征在于，所述上壳体(12)的长边方向的轴线与所述下壳体(11)的长边方向的轴线在同一个平面上，所述上壳体(12)的长边方向的轴线在所述下壳体(11)上的投影线与所述下壳体(11)的长边方向的轴线相重合。12.根据权利要求11所述的压缩机壳体结构，其特征在于，所述接线柱(20)的轴线与所述上壳体(12)的长边方向的轴线的夹角为β，其中，0.5°≤β≤1.5°。13.根据权利要求10所述的压缩机壳体结构，其特征在于，所述容纳腔的位于所述接线柱(20)一端的高度大于与所述接线柱(20)相对的另一端的高度。14.一种压缩机，包括压缩机壳体结构，其特征在于，所述压缩机壳体结构为权利要求1至13中任一项所述的压缩机壳体结构。2CN109356826A说明书1/5页压缩机壳体结构及具有其的压缩机技术领域[0001]本发明涉及压缩机设备技术领域，具体而言，涉及一种压缩机壳体结构及具有其的压缩机。背景技术[0002]目前冰箱中的压缩机为小型活塞制冷压缩机，结构为曲柄连杆机构，通过电机带动曲轴进而带动连杆与活塞，实现活塞的往复运动，泵体放置在焊接的封闭壳体中，壳体一般由两个截面为椭圆形的上壳与下壳装配在一
