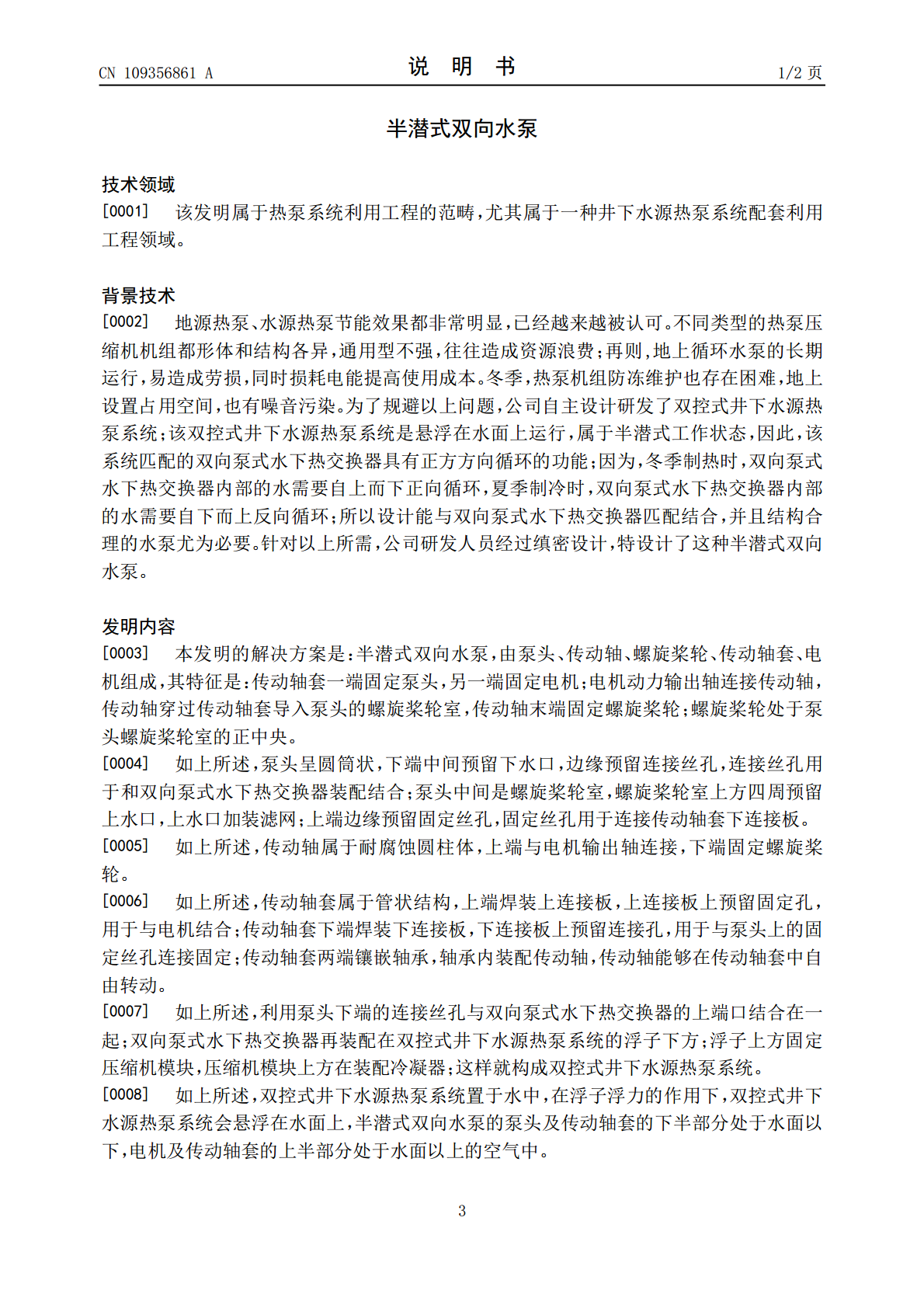

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109356861A(43)申请公布日2019.02.19(21)申请号201811585692.5(22)申请日2018.12.25(71)申请人山东省滨州市火努鸟新能源科技有限公司地址251704山东省滨州市惠民县桑落墅镇井家村(72)发明人王磊(51)Int.Cl.F04D13/06(2006.01)F04D13/08(2006.01)F04D29/043(2006.01)F25B30/06(2006.01)F24T10/20(2018.01)权利要求书1页说明书2页附图2页(54)发明名称半潜式双向水泵(57)摘要半潜式双向水泵属于热泵系统利用工程的范畴，尤其属于一种井下水源热泵系统配套利用工程领域。半潜式双向水泵，由泵头、传动轴、螺旋桨轮、传动轴套、电机组成，其特征是：传动轴套一端固定泵头，另一端固定电机；电机动力输出轴连接传动轴，传动轴穿过传动轴套导入泵头的螺旋桨轮室，传动轴末端固定螺旋桨轮；螺旋桨轮处于泵头螺旋桨轮室的正中央。该发明作为双控式井下水源热泵系统的核心技术部件；冬季制热时，电机正向运转，双向泵式水下热交换器内部的水就会自上而下正向循环，夏季制冷时，电机反向运转，双向泵式水下热交换器内部的水就会自下而上反向循环。CN109356861ACN109356861A权利要求书1/1页1.半潜式双向水泵，由泵头（1）、传动轴（2）、螺旋桨轮（3）、传动轴套（4）、电机（5）组成，其特征是：传动轴套（4）一端固定泵头（1），另一端固定电机（5）；电机（5）动力输出轴连接传动轴（2），传动轴（2）穿过传动轴套（4）导入泵头（1）的螺旋桨轮室（12），传动轴（2）末端固定螺旋桨轮（3）；螺旋桨轮（3）处于泵头（1）的螺旋桨轮室（12）的正中央。2.根据权利要求1所述的半潜式双向水泵，其特征是：泵头（1）呈圆筒状，下端中间预留下水口（11），边缘预留连接丝孔，连接丝孔用于和双向泵式水下热交换器装配结合；泵头（1）中间是螺旋桨轮室（12），螺旋桨轮室（12）上方四周预留上水口（13），上水口（13）加装滤网；上端边缘预留固定丝孔，固定丝孔用于连接传动轴套（4）的下连接板（42）。3.根据权利要求1所述的半潜式双向水泵，其特征是：传动轴（2）属于耐腐蚀圆柱体，上端与电机（5）输出轴连接，下端固定螺旋桨轮（3）。4.根据权利要求1所述的半潜式双向水泵，其特征是：传动轴套（4）属于管状结构，上端焊装上连接板（41），上连接板（41）上预留固定孔，用于与电机（5）结合；传动轴套（4）下端焊装下连接板（42），下连接板（42）上预留连接孔，用于与泵头（1）上的固定丝孔连接固定；传动轴套（4）两端镶嵌轴承（43），轴承（43）内装配传动轴（2），传动轴（2）能够在传动轴套（4）中自由转动。5.根据权利要求1所述的半潜式双向水泵，其特征是：利用泵头（1）下端的连接丝孔与双向泵式水下热交换器（6）的上端口结合在一起；双向泵式水下热交换器（6）再装配在双控式井下水源热泵系统的浮子（7）下方；浮子（7）上方固定压缩机模块（8），压缩机模块（8）上方在装配冷凝器（9）；这样就构成双控式井下水源热泵系统。6.根据权利要求1所述的半潜式双向水泵，其特征是：双控式井下水源热泵系统置于水中，在浮子（7）浮力的作用下，双控式井下水源热泵系统会悬浮在水面上，半潜式双向水泵的泵头（1）及传动轴套（4）的下半部分处于水面以下，电机（5）及传动轴套（4）的上半部分处于水面以上的空气中。7.根据权利要求1所述的半潜式双向水泵，其特征是：电机（5）正向运转时，水由泵头（1）的上水口（13）进入螺旋桨轮室（12），再由下水口（11）排出；电机（5）反向运转时，水由泵头（1）的下水口（11）进入螺旋桨轮室（12），再由上水口（13）排出。2CN109356861A说明书1/2页半潜式双向水泵技术领域[0001]该发明属于热泵系统利用工程的范畴，尤其属于一种井下水源热泵系统配套利用工程领域。背景技术[0002]地源热泵、水源热泵节能效果都非常明显，已经越来越被认可。不同类型的热泵压缩机机组都形体和结构各异，通用型不强，往往造成资源浪费；再则,地上循环水泵的长期运行，易造成劳损，同时损耗电能提高使用成本。冬季，热泵机组防冻维护也存在困难，地上设置占用空间，也有噪音污染。为了规避以上问题，公司自主设计研发了双控式井下水源热泵系统；该双控式井下水源热泵系统是悬浮在水面上运行，属于半潜式工作状态，因此，该系统匹配的双向泵式水下热交换器具有正方方向循环的功能；因为，冬季制热时，双向泵式水下热交换器内部的水需要自上而下正向循环，夏季制冷时，双向泵式水下热交换器内部的水需要自下而上反向循环；所以设计能与双向
