带自吸式多口注油装置的排烟阀远距离执行机构.pdf

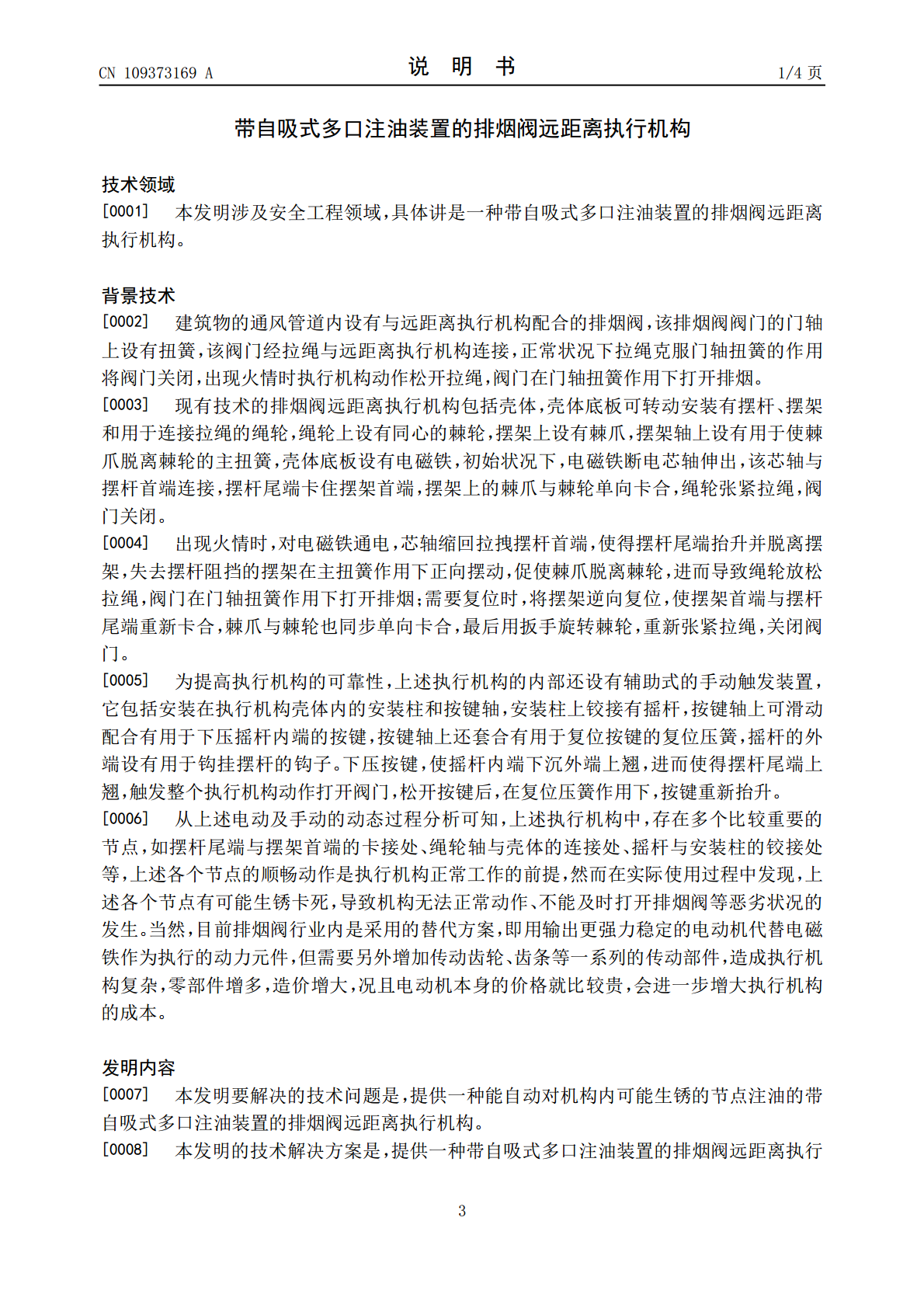

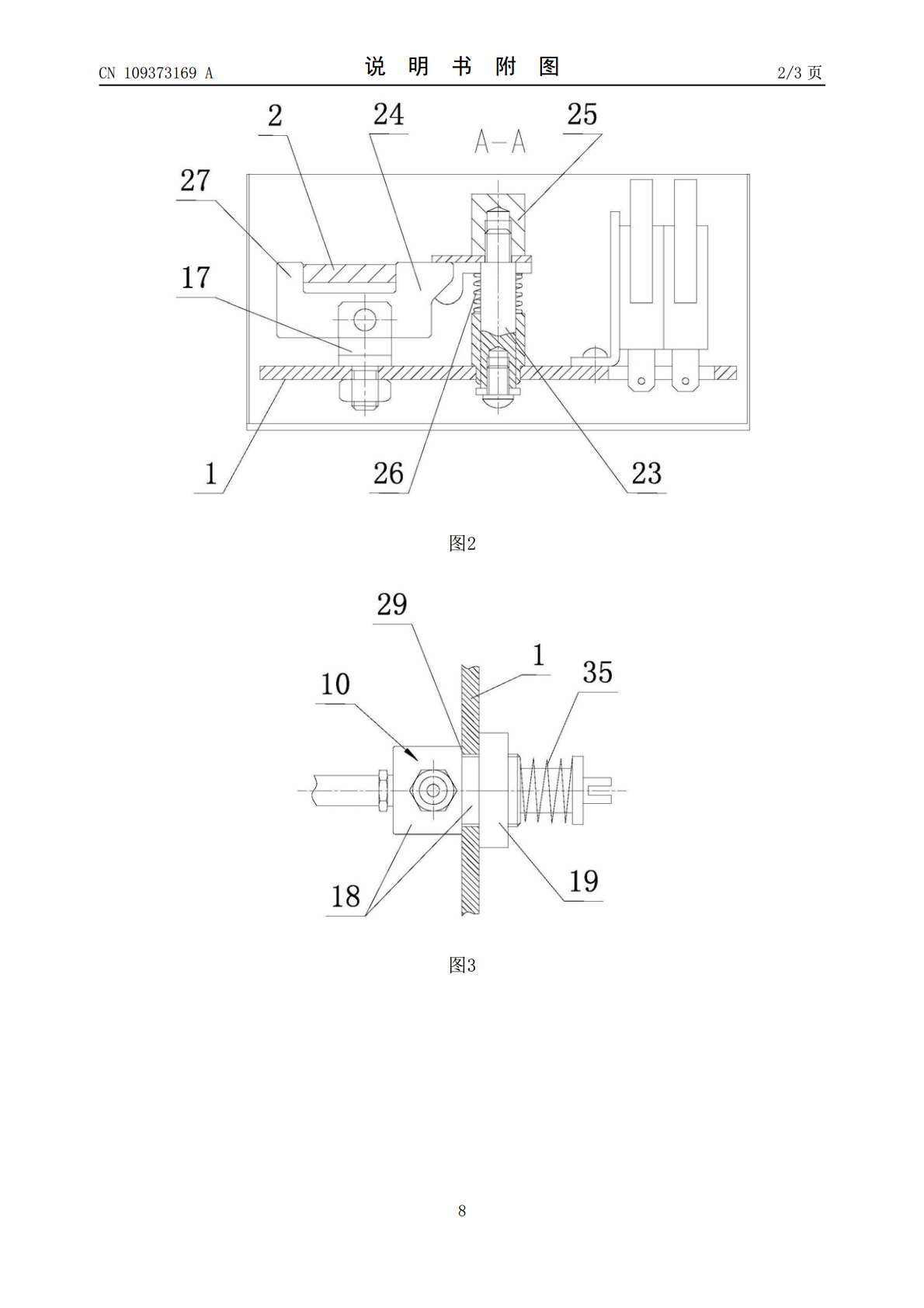

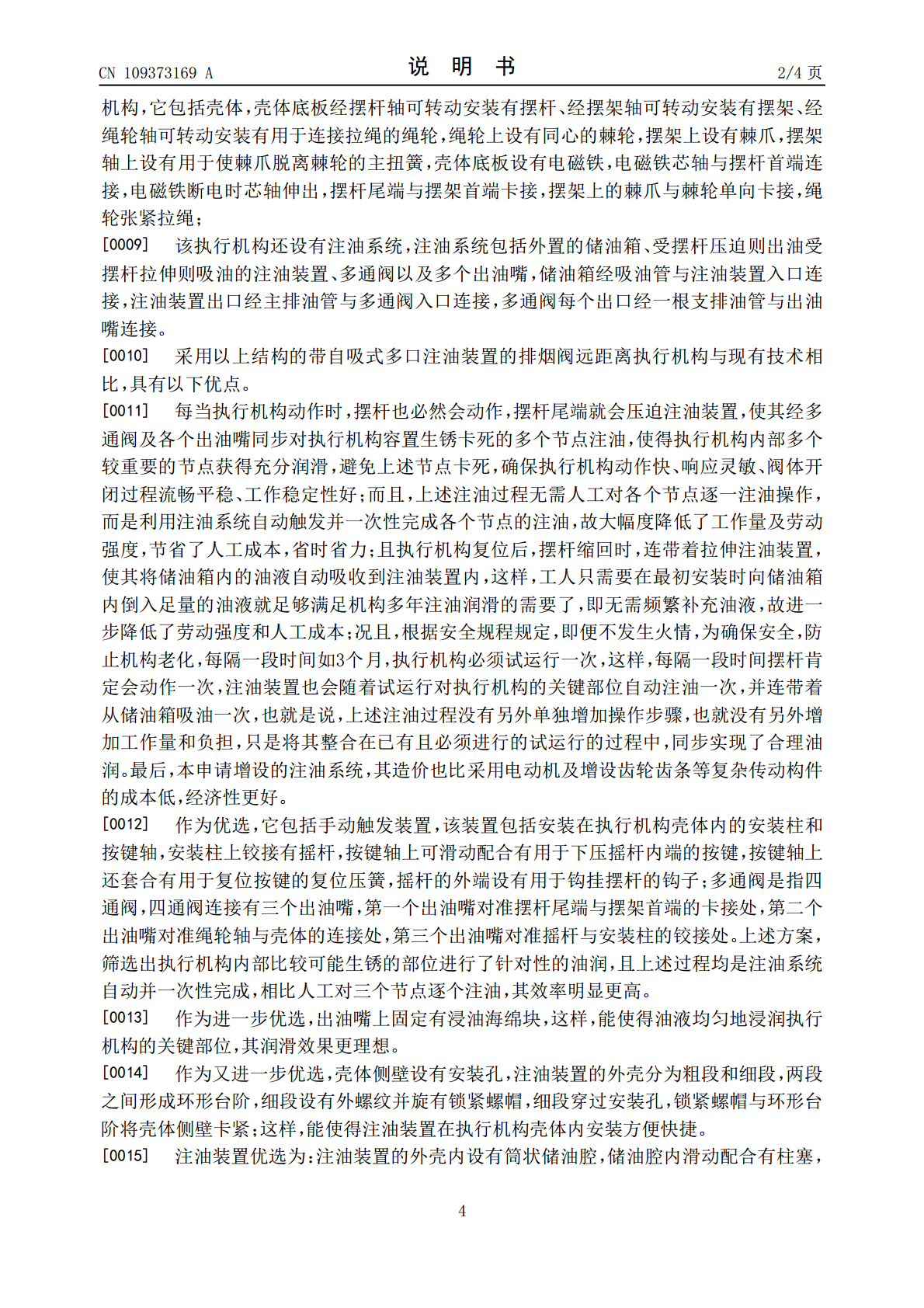

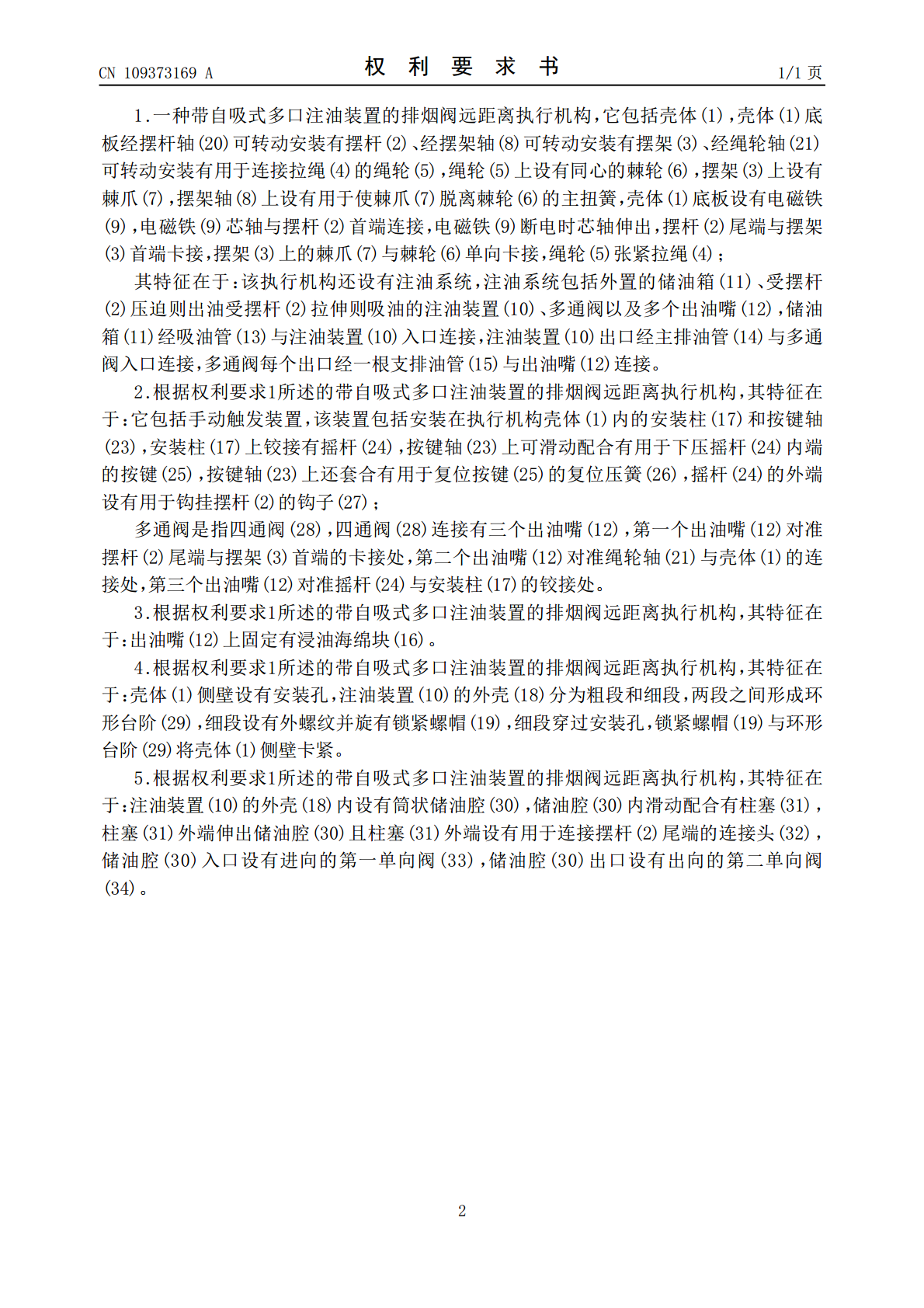

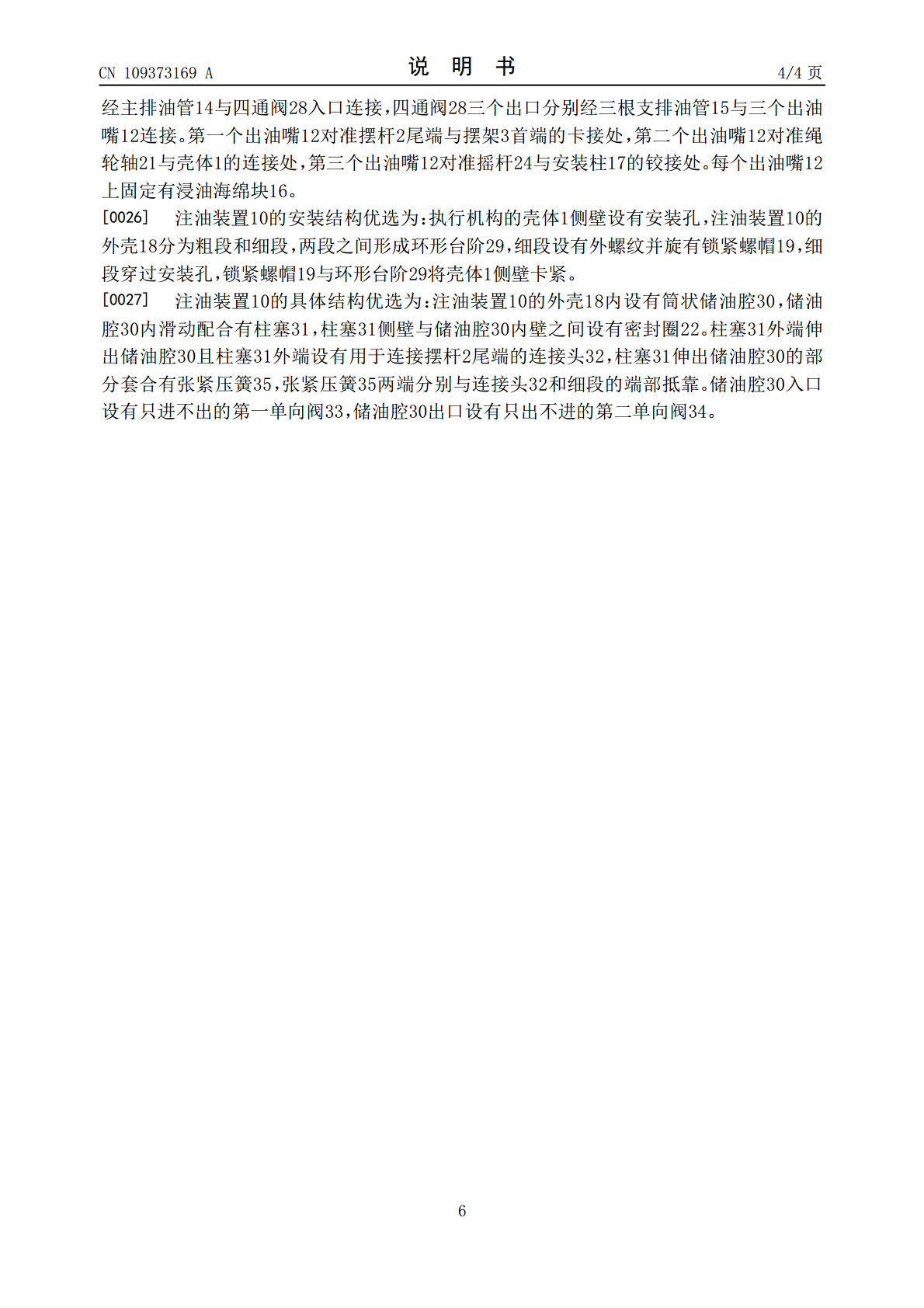

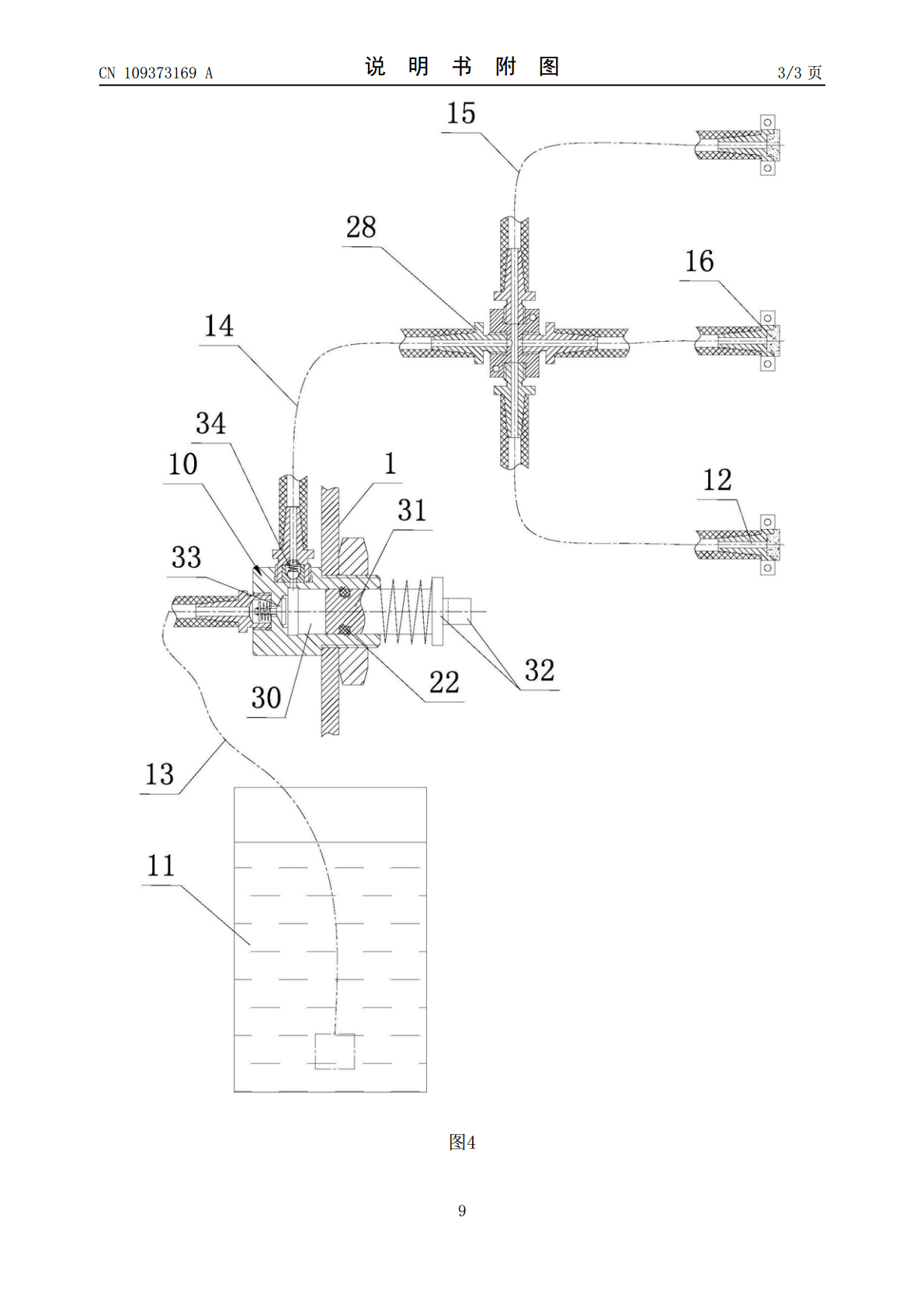

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109373169A(43)申请公布日2019.02.22(21)申请号201811606506.1(22)申请日2018.12.27(71)申请人宁波东灵水暖空调配件有限公司地址315131浙江省宁波市鄞州区横溪镇环镇东路(72)发明人戚江华龚建兵姚幸(74)专利代理机构宁波市海曙钧泰专利代理事务所(普通合伙)33281代理人代宇琛(51)Int.Cl.F16N23/00(2006.01)F16K31/46(2006.01)权利要求书1页说明书4页附图3页(54)发明名称带自吸式多口注油装置的排烟阀远距离执行机构(57)摘要本发明公开了带自吸式多口注油装置的排烟阀远距离执行机构，它包括壳体，壳体底板可转动安装有摆杆、摆架和绳轮，绳轮上设有同心的棘轮，摆架上设有棘爪，摆架轴上设有用于使棘爪脱离棘轮的主扭簧，壳体底板设有电磁铁，电磁铁芯轴与摆杆首端连接，电磁铁断电时芯轴伸出，摆杆尾端与摆架首端卡接，摆架上的棘爪与棘轮单向卡接，绳轮张紧拉绳；该执行机构还包括储油箱、受摆杆压迫则出油受摆杆拉伸则吸油的注油装置、多通阀以及多个出油嘴，储油箱与注油装置入口连接，注油装置出口与多通阀入口连接，多通阀出口与出油嘴连接。该机构能自动对机构内可能生锈的多个节点注油。CN109373169ACN109373169A权利要求书1/1页1.一种带自吸式多口注油装置的排烟阀远距离执行机构，它包括壳体(1)，壳体(1)底板经摆杆轴(20)可转动安装有摆杆(2)、经摆架轴(8)可转动安装有摆架(3)、经绳轮轴(21)可转动安装有用于连接拉绳(4)的绳轮(5)，绳轮(5)上设有同心的棘轮(6)，摆架(3)上设有棘爪(7)，摆架轴(8)上设有用于使棘爪(7)脱离棘轮(6)的主扭簧，壳体(1)底板设有电磁铁(9)，电磁铁(9)芯轴与摆杆(2)首端连接，电磁铁(9)断电时芯轴伸出，摆杆(2)尾端与摆架(3)首端卡接，摆架(3)上的棘爪(7)与棘轮(6)单向卡接，绳轮(5)张紧拉绳(4)；其特征在于：该执行机构还设有注油系统，注油系统包括外置的储油箱(11)、受摆杆(2)压迫则出油受摆杆(2)拉伸则吸油的注油装置(10)、多通阀以及多个出油嘴(12)，储油箱(11)经吸油管(13)与注油装置(10)入口连接，注油装置(10)出口经主排油管(14)与多通阀入口连接，多通阀每个出口经一根支排油管(15)与出油嘴(12)连接。2.根据权利要求1所述的带自吸式多口注油装置的排烟阀远距离执行机构，其特征在于：它包括手动触发装置，该装置包括安装在执行机构壳体(1)内的安装柱(17)和按键轴(23)，安装柱(17)上铰接有摇杆(24)，按键轴(23)上可滑动配合有用于下压摇杆(24)内端的按键(25)，按键轴(23)上还套合有用于复位按键(25)的复位压簧(26)，摇杆(24)的外端设有用于钩挂摆杆(2)的钩子(27)；多通阀是指四通阀(28)，四通阀(28)连接有三个出油嘴(12)，第一个出油嘴(12)对准摆杆(2)尾端与摆架(3)首端的卡接处，第二个出油嘴(12)对准绳轮轴(21)与壳体(1)的连接处，第三个出油嘴(12)对准摇杆(24)与安装柱(17)的铰接处。3.根据权利要求1所述的带自吸式多口注油装置的排烟阀远距离执行机构，其特征在于：出油嘴(12)上固定有浸油海绵块(16)。4.根据权利要求1所述的带自吸式多口注油装置的排烟阀远距离执行机构，其特征在于：壳体(1)侧壁设有安装孔，注油装置(10)的外壳(18)分为粗段和细段，两段之间形成环形台阶(29)，细段设有外螺纹并旋有锁紧螺帽(19)，细段穿过安装孔，锁紧螺帽(19)与环形台阶(29)将壳体(1)侧壁卡紧。5.根据权利要求1所述的带自吸式多口注油装置的排烟阀远距离执行机构，其特征在于：注油装置(10)的外壳(18)内设有筒状储油腔(30)，储油腔(30)内滑动配合有柱塞(31)，柱塞(31)外端伸出储油腔(30)且柱塞(31)外端设有用于连接摆杆(2)尾端的连接头(32)，储油腔(30)入口设有进向的第一单向阀(33)，储油腔(30)出口设有出向的第二单向阀(34)。2CN109373169A说明书1/4页带自吸式多口注油装置的排烟阀远距离执行机构技术领域[0001]本发明涉及安全工程领域，具体讲是一种带自吸式多口注油装置的排烟阀远距离执行机构。背景技术[0002]建筑物的通风管道内设有与远距离执行机构配合的排烟阀，该排烟阀阀门的门轴上设有扭簧，该阀门经拉绳与远距离执行机构连接，正常状况下拉绳克服门轴扭簧的作用将阀门关闭，出现火情时执行机构动作松开拉绳，阀门在门轴扭簧作用下打开排烟。[0003]现有技术的排烟阀远距离执行机构包括壳体，壳
