沥青路面坑槽修补方法.pdf

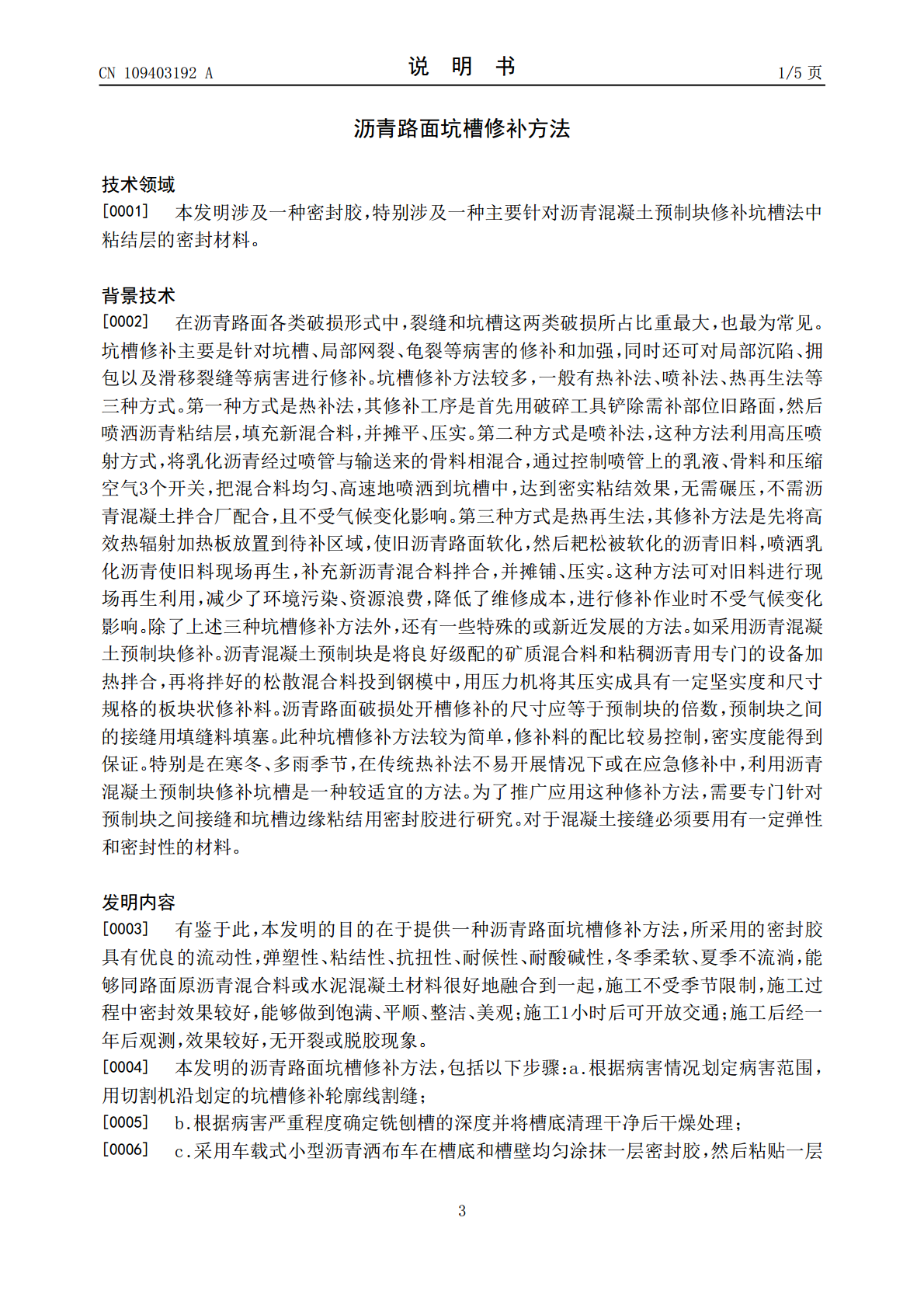

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109403192A(43)申请公布日2019.03.01(21)申请号201811006552.8(22)申请日2018.08.31(71)申请人重庆交通大学地址400074重庆市南岸区学府大道66号(72)发明人王羽刘丽咸淼(74)专利代理机构重庆谢成律师事务所50224代理人谢殿武(51)Int.Cl.E01C23/09(2006.01)C09J4/06(2006.01)C09J4/02(2006.01)C09J11/04(2006.01)C09J11/06(2006.01)C09J11/08(2006.01)权利要求书1页说明书5页(54)发明名称沥青路面坑槽修补方法(57)摘要本发明公开了一种沥青路面坑槽修补方法，包括以下步骤：a.根据病害情况划定病害范围，用切割机沿划定的坑槽修补轮廓线割缝；b.根据病害严重程度确定铣刨槽的深度并将槽底清理干净后干燥处理；c.采用车载式小型沥青洒布车在槽底和槽壁均匀涂抹一层密封胶，然后粘贴一层土工布，然后再在土工布上涂抹密封胶；将沥青混凝土预制块放置于铣刨槽内，并在沥青混凝土预制块之间的接缝内填充密封胶；施工不受季节限制，施工过程中密封效果较好，能够做到饱满、平顺、整洁、美观；施工1小时后可开放交通；施工后经一年后观测，效果较好，无开裂或脱胶现象。CN109403192ACN109403192A权利要求书1/1页1.一种沥青路面坑槽修补方法，其特征在于：包括以下步骤：a.根据病害情况划定病害范围，用切割机沿划定的坑槽修补轮廓线割缝；b.根据病害严重程度确定铣刨槽的深度并将槽底清理干净后干燥处理；c.采用车载式小型沥青洒布车在槽底和槽壁均匀涂抹一层密封胶，然后粘贴一层土工布，然后再在土工布上涂抹密封胶；将沥青混凝土预制块放置于铣刨槽内，并在沥青混凝土预制块之间的接缝内填充密封胶；所述密封胶原料按重量份包括以下组分：改性沥青100-150份、环氧树脂30-40份、乙二醇丁醚15-25份、正丁醇5-15份、甲基丙烯酸5-10份、苯乙烯1-5份、甲基丙烯酸二缩三乙二醇双酯10-20份、聚2,6-二甲基-1,4-苯醚2-6份、聚醋酸乙烯酯5-10份、二甲基乙醇胺5-10份、α，ω-二羟基聚二甲基硅氧烷5-10份、纳米二氧化硅1-5份、石墨粉1-5份、聚丙烯纤维30-40份、粉煤灰10-20份、增粘剂3-15份、扩链剂1-3份、交联剂1-3份、增塑剂1-3份；所述改性沥青为苯乙烯-丁二烯-苯乙烯嵌段改性沥青、聚乙烯改性沥青或乙烯-醋酸乙烯共聚物改性沥青中的一种；所述扩链剂通过下述方式制得：按重量份将22-27份γ-胡萝卜素与9-11份顺丁二烯酸酐加入有机溶剂中，料液比为31-38:60g/ml；充分混合均匀，在130-170℃、氮气保护下发生D-A反应3-5h；再向反应后的混合物中加入90-95份环氧氯丙烷以及0.6-0.8份溴化胺，加热回流5-7h，然后冷却至65-75℃后，加入过量氢氧化钠后经洗涤制得；所述纳米二氧化硅通过下述方式处理：将经400℃活化处理5h的SiO2与γ-(甲基丙烯酰氧)丙基三甲氧基硅烷混合后共同分散于经3A分子筛除水的甲苯中，超声分散10min，加热回流24h后冷却，然后以13000r/min离心分离，沉淀用无水乙醇洗涤数次后干燥，按重量比SiO2：γ-(甲基丙烯酰氧)丙基三甲氧基硅烷：甲苯＝1：2：30。2.根据权利要求1所述的沥青路面坑槽修补方法，其特征在于：所述增塑剂为二甲基硅油、邻苯二甲酸二丁酯、邻苯二甲酸二辛酯、五氯联苯、氯化石蜡中的一种或两种以上混合物。3.根据权利要求2所述的沥青路面坑槽修补方法，其特征在于：所述增粘剂为松香甘油醇、烷基酚醛树脂、苯乙烯树脂和二甲苯树脂的混合物，按重量比松香甘油醇：烷基酚醛树脂；苯乙烯树脂：二甲苯树脂＝3：5：1：2。4.根据权利要求3所述的沥青路面坑槽修补方法，其特征在于：所述交联剂为由摩尔比为1：3：3的甲基三氯硅烷、三乙胺和乳酸乙酯合成。5.根据权利要求1所述的沥青路面坑槽修补方法，所述密封胶原料按重量份包括以下组分：改性沥青120份、环氧树脂35份、乙二醇丁醚20份、正丁醇10份、甲基丙烯酸7份、苯乙烯3份、甲基丙烯酸二缩三乙二醇双酯15份、聚2,6-二甲基-1,4-苯醚4份、聚醋酸乙烯酯7份、二甲基乙醇胺7份、α，ω-二羟基聚二甲基硅氧烷7份、纳米二氧化硅3份、石墨粉3份、聚丙烯纤维35份、粉煤灰15份、增粘剂10份、扩链剂2份、交联剂2份、增塑剂2份。2CN109403192A说明书1/5页沥青路面坑槽修补方法技术领域[0001]本发明涉及一种密封胶，特别涉及一种主要针对沥青混凝土预制块修补坑槽法中粘结层的密封材料。背景技术[0002]
