一种清理效果好的垃圾清理装置及其使用方法.pdf

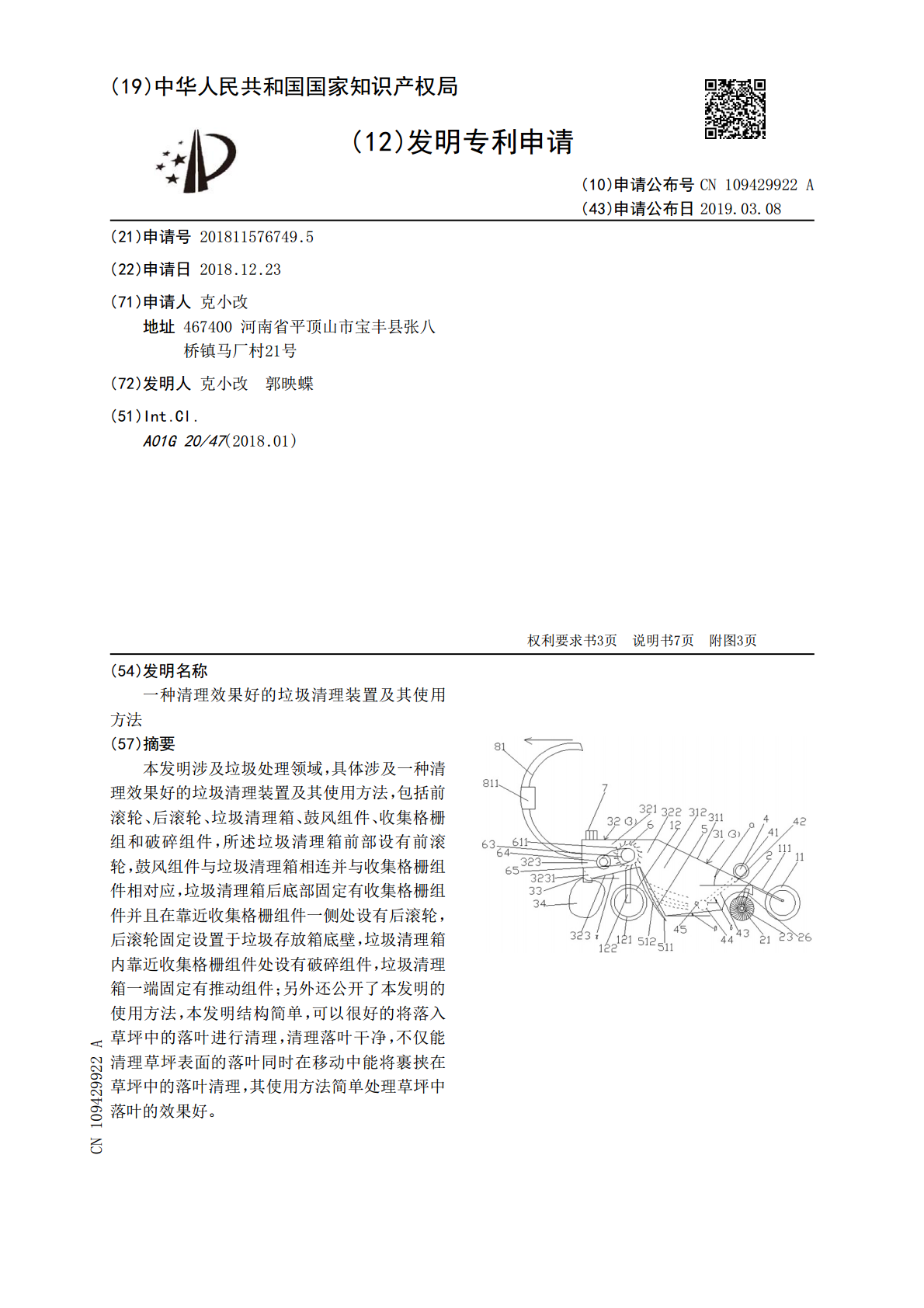

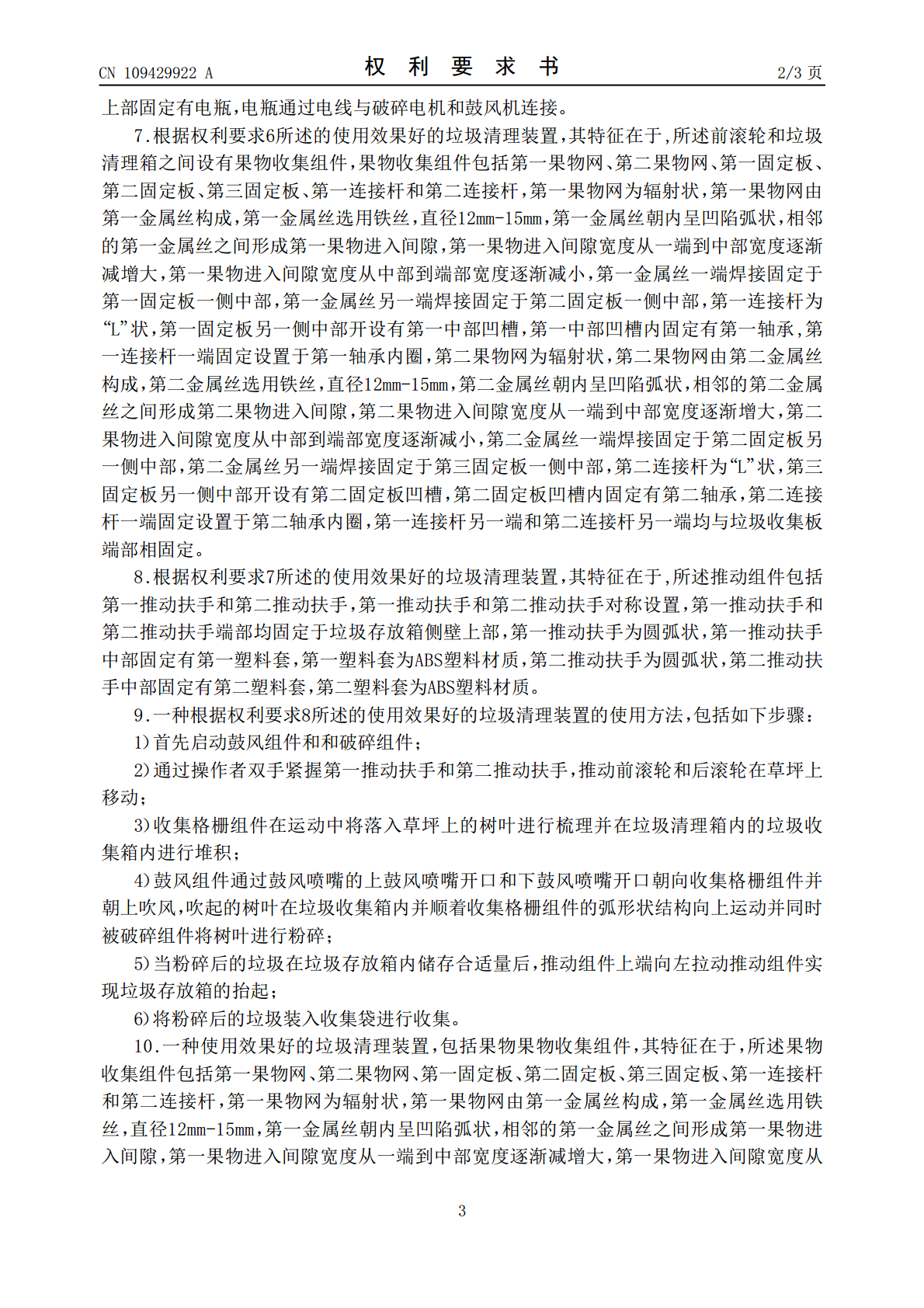

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109429922A(43)申请公布日2019.03.08(21)申请号201811576749.5(22)申请日2018.12.23(71)申请人克小改地址467400河南省平顶山市宝丰县张八桥镇马厂村21号(72)发明人克小改郭映蝶(51)Int.Cl.A01G20/47(2018.01)权利要求书3页说明书7页附图3页(54)发明名称一种清理效果好的垃圾清理装置及其使用方法(57)摘要本发明涉及垃圾处理领域，具体涉及一种清理效果好的垃圾清理装置及其使用方法，包括前滚轮、后滚轮、垃圾清理箱、鼓风组件、收集格栅组和破碎组件，所述垃圾清理箱前部设有前滚轮，鼓风组件与垃圾清理箱相连并与收集格栅组件相对应，垃圾清理箱后底部固定有收集格栅组件并且在靠近收集格栅组件一侧处设有后滚轮，后滚轮固定设置于垃圾存放箱底壁，垃圾清理箱内靠近收集格栅组件处设有破碎组件，垃圾清理箱一端固定有推动组件；另外还公开了本发明的使用方法，本发明结构简单，可以很好的将落入草坪中的落叶进行清理，清理落叶干净，不仅能清理草坪表面的落叶同时在移动中能将裹挟在草坪中的落叶清理，其使用方法简单处理草坪中落叶的效果好。CN109429922ACN109429922A权利要求书1/3页1.一种使用效果好的垃圾清理装置，包括前滚轮、后滚轮、垃圾清理箱、鼓风组件、收集格栅组和破碎组件，其特征在于，所述垃圾清理箱前部设有前滚轮，鼓风组件与垃圾清理箱相连并与收集格栅组件相对应，垃圾清理箱后底部固定有收集格栅组件并且在靠近收集格栅组件一侧处设有后滚轮，后滚轮固定设置于垃圾存放箱底壁，垃圾清理箱内靠近收集格栅组件处设有破碎组件，垃圾清理箱一端固定有推动组件；所述所述垃圾清理箱包括垃圾收集箱和垃圾存放箱相连通，垃圾存放箱设置于垃圾收集箱上部，垃圾收集箱包括垃圾收集板、垃圾收集腔和垃圾收集入口，垃圾收集板上部为倾斜状，其上部斜面与水平线的夹角a为20-35度优选的为26度，垃圾收集板下部为倾斜状，其下部斜面与水平线的夹角β为5-25度，垃圾收集板下部靠近前滚轮处设有弧度部，弧度部为凹陷状，弧度部下部匹配设置果物收集组件，垃圾收集板内设有垃圾收集腔，垃圾收集腔下部设有垃圾收集入口，垃圾收集入口呈“Π”状；所述垃圾存放箱包括垃圾存放板、垃圾存放箱入口和垃圾存放腔，垃圾存放板为斜面状，该斜面与水平线的夹角γ为10-20度，垃圾存放板围绕形成垃圾存放腔，垃圾存放腔为筒状，垃圾存放腔从外向内宽度逐渐增大，垃圾存放腔通过垃圾存放箱入口与垃圾收集腔相连通，垃圾收集腔倾斜向上，垃圾存放腔倾斜向下，垃圾存放腔一侧靠下部位置处为弧形面且在该弧形面上开设有垃圾出口。2.根据权利要求1所述的使用效果好的垃圾清理装置，其特征在于,所述鼓风组件包括鼓风机、鼓风出口管、鼓风输送管、鼓风排出管和鼓风喷嘴，鼓风机固定于垃圾收集箱的垃圾收集板上端面靠下部位置处，鼓风出口管与鼓风机相连通，鼓风出口管穿过垃圾收集板，鼓风出口管与鼓风输送管相连通，鼓风输送管设置于垃圾收集腔靠下部位置处并相对于水平线夹角δ为30-40度，鼓风输送管与鼓风排出管相连通并且鼓风输送管与鼓风排出管相垂直连接，鼓风排出管为横向中空管状且其两端部为密封状，鼓风喷嘴均匀贯通开设于鼓风排出管上，鼓风喷嘴为圆锥状，鼓风喷嘴相对于鼓风排出管倾斜向上设置并朝向收集格栅组件中上部，鼓风喷嘴包括上鼓风喷嘴开口和下鼓风喷嘴开口，上鼓风喷嘴开口设置于下鼓风喷嘴开口上部，上鼓风喷嘴开口直径小于下鼓风喷嘴开口直径。3.根据权利要求1或2所述的使用效果好的垃圾清理装置，其特征在于,所述收集格栅组件包括收集齿条和收集齿间隙，收集齿条均匀焊接固定于垃圾存放板上端面边缘，收集齿条为圆弧状并且收集齿条朝向鼓风组件倾斜设置，相邻收集齿条之间形成收集齿间隙，收集齿条包括收集齿尖和收集齿身，收集齿尖为针尖状，收集齿身与收集齿尖一体连接，收集齿身为凹弧状，收集齿尖低端距离地面距离为20-50mm，收集齿身为凹弧状。4.根据权利要求3所述的使用效果好的垃圾清理装置，其特征在于,所述破碎组件包括破碎辊、破碎辊齿、破碎辊轴、传动轮、破碎电机和传动皮带，破碎辊设置于垃圾存放腔内并靠近垃圾存放箱入口处，破碎辊两侧固定有破碎辊轴，破碎辊上均匀固定有破碎辊齿，破碎辊齿为尖棱状并倾斜固定于破碎辊上，破碎辊轴穿过垃圾存放板并在端部固定有传动轮，传动轮为圆形辊轮，破碎电机一端固定于垃圾存放板侧壁上，破碎电机通过传动皮带带动传动轮转动。5.根据权利要求4所述的使用效果好的垃圾清理装置，其特征在于,所述破碎辊齿在转动至垃圾存放箱入口时破碎辊齿边缘突出垃圾存放箱入口。6.根据权利要求5所述的使用效果好的垃圾清理装置，其特征在于,所述垃圾存放箱3
