一种具有升降功能的瞭望平台.pdf

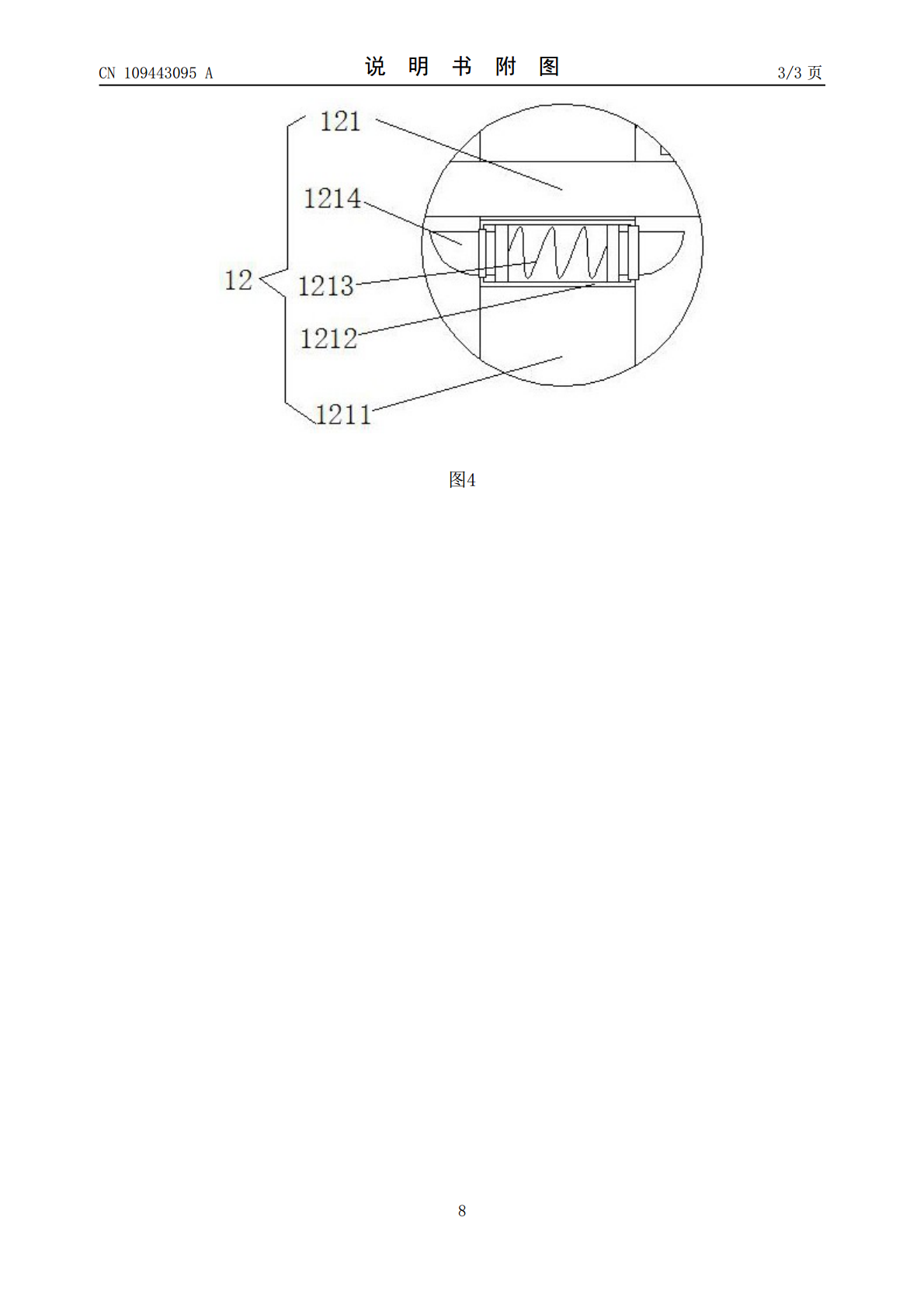

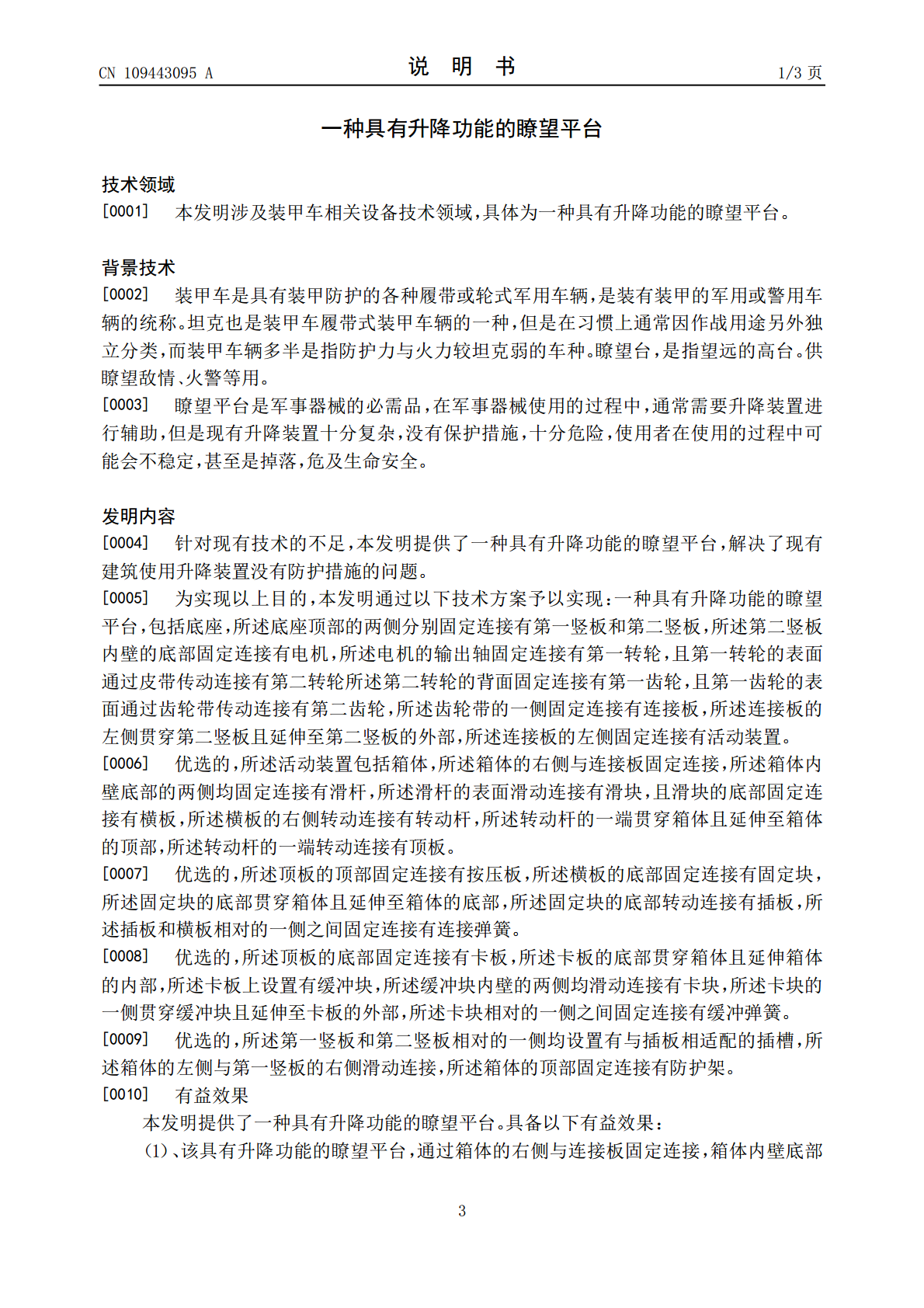

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109443095A(43)申请公布日2019.03.08(21)申请号201811337561.5(22)申请日2018.11.12(71)申请人格林菲尔智能科技江苏有限公司地址215000江苏省苏州市工业园区星湖街328号创意产业园21-A201单元(72)发明人张军(74)专利代理机构南京经纬专利商标代理有限公司32200代理人楼高潮(51)Int.Cl.F41H7/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种具有升降功能的瞭望平台(57)摘要本发明公开了一种具有升降功能的瞭望平台，包括底座，底座顶部的两侧分别固定连接有第一竖板和第二竖板，第二竖板内壁的底部固定连接有电机，电机的输出轴固定连接有第一转轮，第一转轮的表面通过皮带传动连接有第二转轮所述第二转轮的背面固定连接有第一齿轮，第一齿轮的表面通过齿轮带传动连接有第二齿轮，齿轮带的一侧固定连接有连接板，连接板的左侧贯穿第二竖板且延伸至第二竖板的外部，连接板的左侧固定连接有活动装置，本发明涉及装甲车相关设备技术领域。该具有升降功能的瞭望平台，使得升降十分便捷，极大的减少了时间的浪费，提高了工作效率，同时防止使用者从平台掉落，保证了使用者的人身安全。CN109443095ACN109443095A权利要求书1/1页1.一种具有升降功能的瞭望平台，包括底座（1），其特征在于：所述底座（1）顶部的两侧分别固定连接有第一竖板（2）和第二竖板（3），所述第二竖板（3）内壁的底部固定连接有电机（4），所述电机（4）的输出轴固定连接有第一转轮（5），且第一转轮（5）的表面通过皮带（6）传动连接有第二转轮（7）所述第二转轮（7）的背面固定连接有第一齿轮（8），且第一齿轮（8）的表面通过齿轮带（9）传动连接有第二齿轮（10），所述齿轮带（9）的一侧固定连接有连接板（11），所述连接板（11）的左侧贯穿第二竖板（3）且延伸至第二竖板（3）的外部，所述连接板（11）的左侧固定连接有活动装置（12）。2.根据权利要求1所述的一种具有升降功能的瞭望平台，其特征在于：所述活动装置（12）包括箱体（121），所述箱体（121）的右侧与连接板（11）固定连接，所述箱体（121）内壁底部的两侧均固定连接有滑杆（122），所述滑杆（122）的表面滑动连接有滑块（123），且滑块（123）的底部固定连接有横板（124），所述横板（124）的右侧转动连接有转动杆（125），所述转动杆（125）的一端贯穿箱体（121）且延伸至箱体（121）的顶部，所述转动杆（125）的一端转动连接有顶板（126）。3.根据权利要求2所述的一种具有升降功能的瞭望平台，其特征在于：所述顶板（126）的顶部固定连接有按压板（127），所述横板（124）的底部固定连接有固定块（128），所述固定块（128）的底部贯穿箱体（121）且延伸至箱体（121）的底部，所述固定块（128）的底部转动连接有插板（129），所述插板（129）和横板（124）相对的一侧之间固定连接有连接弹簧（1210）。4.根据权利要求2所述的一种具有升降功能的瞭望平台，其特征在于：所述顶板（126）的底部固定连接有卡板（1211），所述卡板（1211）的底部贯穿箱体（121）且延伸箱体（121）的内部，所述卡板（1211）上设置有缓冲块（1212），所述缓冲块（1212）内壁的两侧均滑动连接有卡块（1214），所述卡块（1214）的一侧贯穿缓冲块（1212）且延伸至卡板（1211）的外部，所述卡块（1214）相对的一侧之间固定连接有缓冲弹簧（1213）。5.根据权利要求1所述的一种具有升降功能的瞭望平台，其特征在于：所述第一竖板（2）和第二竖板（3）相对的一侧均设置有与插板（129）相适配的插槽（13），所述箱体（121）的左侧与第一竖板（2）的右侧滑动连接，所述箱体（121）的顶部固定连接有防护架。2CN109443095A说明书1/3页一种具有升降功能的瞭望平台技术领域[0001]本发明涉及装甲车相关设备技术领域，具体为一种具有升降功能的瞭望平台。背景技术[0002]装甲车是具有装甲防护的各种履带或轮式军用车辆，是装有装甲的军用或警用车辆的统称。坦克也是装甲车履带式装甲车辆的一种，但是在习惯上通常因作战用途另外独立分类，而装甲车辆多半是指防护力与火力较坦克弱的车种。瞭望台，是指望远的高台。供瞭望敌情﹑火警等用。[0003]瞭望平台是军事器械的必需品，在军事器械使用的过程中，通常需要升降装置进行辅助，但是现有升降装置十分复杂，没有保护措施，十分危险，使用者在使用的过程中可能会不稳定，甚至是掉落，危及生命安全。发明内容[0004]针对现有技术的不足，本发明提供
