一种具有移动结构可对物品进行固定的家用沙发.pdf

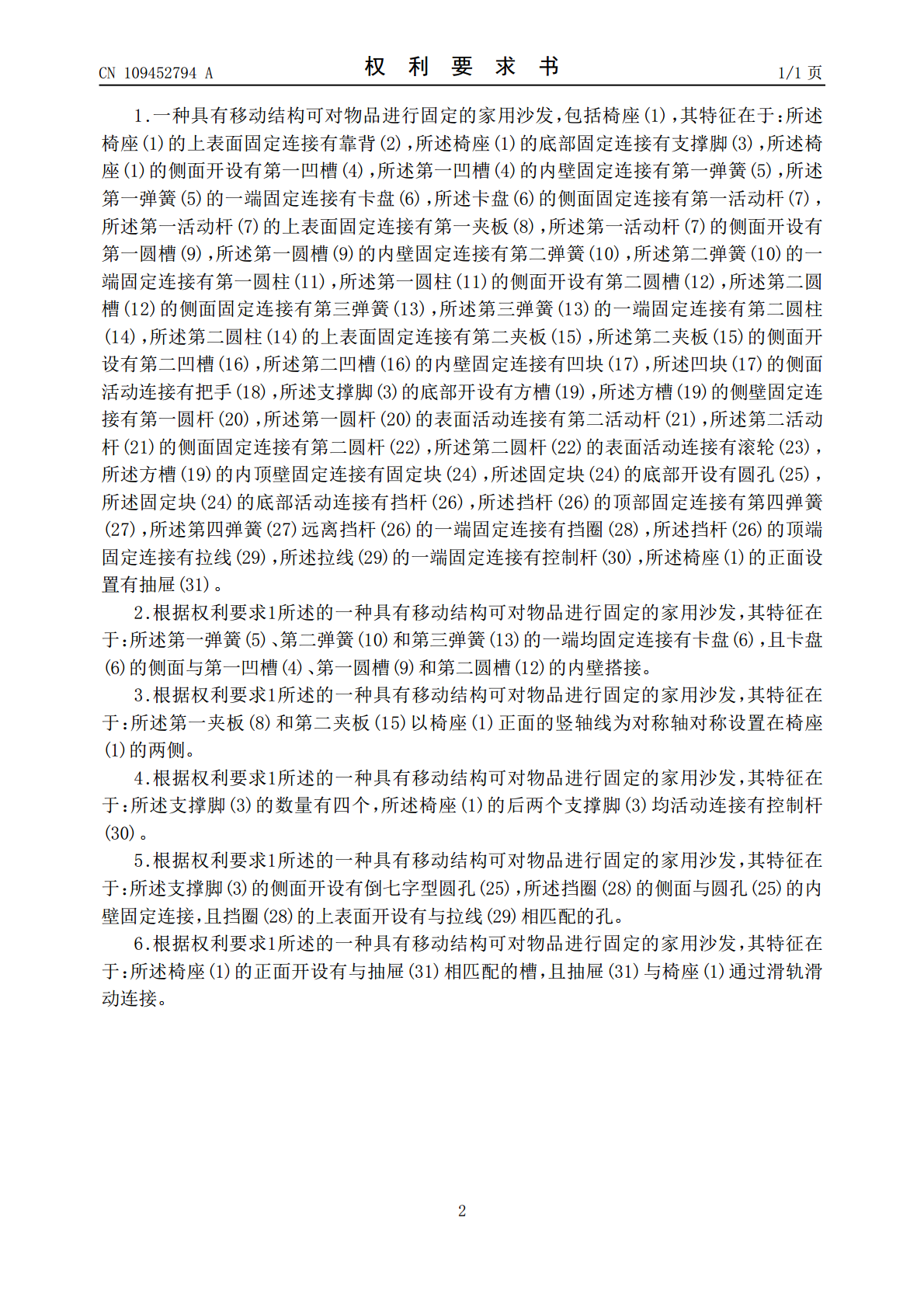

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109452794A(43)申请公布日2019.03.12(21)申请号201811418054.4(22)申请日2018.11.26(71)申请人翁文美地址317600浙江省台州市玉环县珠港镇城关白岩村白岩东路17号(72)发明人翁文美(74)专利代理机构台州蓝天知识产权代理有限公司33229代理人刘颖(51)Int.Cl.A47C17/86(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种具有移动结构可对物品进行固定的家用沙发(57)摘要本发明公开了一种具有移动结构可对物品进行固定的家用沙发，包括椅座，所述椅座的上表面固定连接有靠背，所述椅座的底部固定连接有支撑脚，所述椅座的侧面开设有第一凹槽，所述第一凹槽的内壁固定连接有第一弹簧，所述第一弹簧的一端固定连接有卡盘，所述卡盘的侧面固定连接有第一活动杆。该具有移动结构可对物品进行固定的家用沙发，通过设置第一弹簧、第一活动杆、第二弹簧、第一圆柱、第三弹簧、第二圆柱、第一夹板、第二夹板、第二凹槽、凹块和把手，达到便于对物品进行固定的效果，通过设置第一圆杆、第二活动杆、第二圆杆、滚轮、固定块、第四弹簧、挡杆、拉线和控制杆，达到便于家用沙发移动的效果。CN109452794ACN109452794A权利要求书1/1页1.一种具有移动结构可对物品进行固定的家用沙发，包括椅座(1)，其特征在于：所述椅座(1)的上表面固定连接有靠背(2)，所述椅座(1)的底部固定连接有支撑脚(3)，所述椅座(1)的侧面开设有第一凹槽(4)，所述第一凹槽(4)的内壁固定连接有第一弹簧(5)，所述第一弹簧(5)的一端固定连接有卡盘(6)，所述卡盘(6)的侧面固定连接有第一活动杆(7)，所述第一活动杆(7)的上表面固定连接有第一夹板(8)，所述第一活动杆(7)的侧面开设有第一圆槽(9)，所述第一圆槽(9)的内壁固定连接有第二弹簧(10)，所述第二弹簧(10)的一端固定连接有第一圆柱(11)，所述第一圆柱(11)的侧面开设有第二圆槽(12)，所述第二圆槽(12)的侧面固定连接有第三弹簧(13)，所述第三弹簧(13)的一端固定连接有第二圆柱(14)，所述第二圆柱(14)的上表面固定连接有第二夹板(15)，所述第二夹板(15)的侧面开设有第二凹槽(16)，所述第二凹槽(16)的内壁固定连接有凹块(17)，所述凹块(17)的侧面活动连接有把手(18)，所述支撑脚(3)的底部开设有方槽(19)，所述方槽(19)的侧壁固定连接有第一圆杆(20)，所述第一圆杆(20)的表面活动连接有第二活动杆(21)，所述第二活动杆(21)的侧面固定连接有第二圆杆(22)，所述第二圆杆(22)的表面活动连接有滚轮(23)，所述方槽(19)的内顶壁固定连接有固定块(24)，所述固定块(24)的底部开设有圆孔(25)，所述固定块(24)的底部活动连接有挡杆(26)，所述挡杆(26)的顶部固定连接有第四弹簧(27)，所述第四弹簧(27)远离挡杆(26)的一端固定连接有挡圈(28)，所述挡杆(26)的顶端固定连接有拉线(29)，所述拉线(29)的一端固定连接有控制杆(30)，所述椅座(1)的正面设置有抽屉(31)。2.根据权利要求1所述的一种具有移动结构可对物品进行固定的家用沙发，其特征在于：所述第一弹簧(5)、第二弹簧(10)和第三弹簧(13)的一端均固定连接有卡盘(6)，且卡盘(6)的侧面与第一凹槽(4)、第一圆槽(9)和第二圆槽(12)的内壁搭接。3.根据权利要求1所述的一种具有移动结构可对物品进行固定的家用沙发，其特征在于：所述第一夹板(8)和第二夹板(15)以椅座(1)正面的竖轴线为对称轴对称设置在椅座(1)的两侧。4.根据权利要求1所述的一种具有移动结构可对物品进行固定的家用沙发，其特征在于：所述支撑脚(3)的数量有四个，所述椅座(1)的后两个支撑脚(3)均活动连接有控制杆(30)。5.根据权利要求1所述的一种具有移动结构可对物品进行固定的家用沙发，其特征在于：所述支撑脚(3)的侧面开设有倒七字型圆孔(25)，所述挡圈(28)的侧面与圆孔(25)的内壁固定连接，且挡圈(28)的上表面开设有与拉线(29)相匹配的孔。6.根据权利要求1所述的一种具有移动结构可对物品进行固定的家用沙发，其特征在于：所述椅座(1)的正面开设有与抽屉(31)相匹配的槽，且抽屉(31)与椅座(1)通过滑轨滑动连接。2CN109452794A说明书1/3页一种具有移动结构可对物品进行固定的家用沙发技术领域[0001]本发明涉及生活家具技术领域，具体为一种具有移动结构可对物品进行固定的家用沙发。背景技术[0002]“沙发”是个外来词，根据英语单词sofa音译而来，为一种装
