一种机械式转动牙刷.pdf
2023-08-29
10金币
790KB
20页
邻家****66
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共20页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

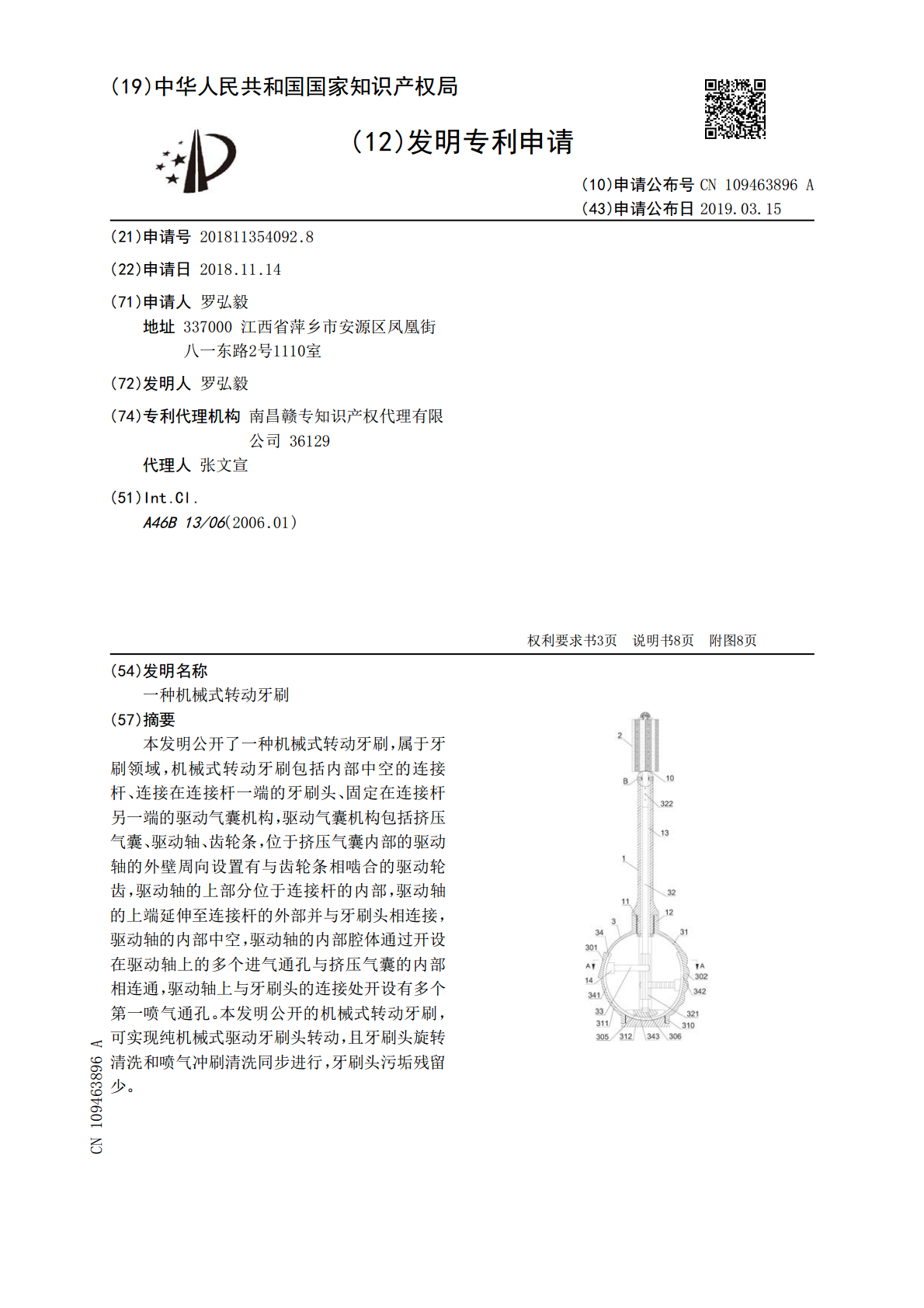

一种机械式转动牙刷.pdf
本发明公开了一种机械式转动牙刷，属于牙刷领域，机械式转动牙刷包括内部中空的连接杆、连接在连接杆一端的牙刷头、固定在连接杆另一端的驱动气囊机构，驱动气囊机构包括挤压气囊、驱动轴、齿轮条，位于挤压气囊内部的驱动轴的外壁周向设置有与齿轮条相啮合的驱动轮齿，驱动轴的上部分位于连接杆的内部，驱动轴的上端延伸至连接杆的外部并与牙刷头相连接，驱动轴的内部中空，驱动轴的内部腔体通过开设在驱动轴上的多个进气通孔与挤压气囊的内部相连通，驱动轴上与牙刷头的连接处开设有多个第一喷气通孔。本发明公开的机械式转动牙刷，可实现纯机械式
2023-08-29
10
790KB
一种多功能转动牙刷.pdf
一种多功能转动牙刷，其结构包括刷头、刷柄组件，刷头包括至少一个圆柱形滚刷，刷柄组件包括刷头转动控制组件和中空刷柄；刷头转动控制组件一端连接刷头，另一端深入中空刷柄中，并与中空刷柄滑动相连；所述刷头转动控制组件包括连杆、嵌入在中空刷柄空腔内壁的齿条、与齿条啮合的位移齿轮、位移齿轮限位机构、旋转齿轮；连杆一端连接刷头，另一端与旋转齿轮固定连接；旋转齿轮基面垂直于连杆长度方向并同时与位移齿轮相交轴啮合传动。刷头使用时，通过刷头转动控制组件将刷头、连杆与中空刷柄之间的直线运动转换为刷头的转动，从而以手持牙刷直线推
2023-08-29
10
521KB
一种自转动式牙刷.pdf
一种自转动式牙刷，包括辊形刷头和刷头架的毛刷部(1)、牙刷柄(2)、驱动轮(3)、机械传动机构(4)；刷头置于刷头架(14)上的刷头安置腔(15)中并通过刷头转轴(13)安装于刷头架上，驱动轮安装于刷头架上，驱动轮的轴(32)与刷头转轴垂直；驱动轮通过机械传动机构带动刷头转动；在毛刷部与牙齿接触面方向上，刷毛(12)外端和/或驱动轮外表面突出于刷头架的轮廓面。利用机械传动原理，将刷牙的前后直线运动转化为刷头刷毛的旋转，产生类似于上下式刷牙的动作；本发明不改变人们日常刷牙的习惯动作，无须特别训练即可使用，且
2023-09-02
10
1.8MB
机械式牙刷.pdf
本发明涉及刷牙，更详细而言涉及上牙是从上往下刷而下牙是从下往上刷的方法。为此，本发明具有如下特征。即，如做握力器(用于增加握力的运动器)运动握松手柄，将齿条的直线运动转换为旋转运动而将牙刷从0°旋转为180°，从而利用齿条和旋转变换模块转变旋转方向。为了防止旋转轴的齿轮从齿条脱离，将拉伸弹簧挂在旋转轴并将旋转轴固定于旋转变换模块，利用扭力弹簧的弹性将手柄和齿条回到原位置，牙刷固定模块具有能够方便替换牙刷并不能晃动地支撑的特征。
2023-10-19
10
467KB
一种转动高效清理牙刷.pdf
一种转动高效清理牙刷它包括：牙刷手柄，牙刷手柄内中间安装有电池、控制线路和开关，牙刷手柄上方由螺丝接口连接着牙刷前端壳体，牙刷前端壳体的中部安装有变速电机、低速传动轮、传动带及电机线路，螺丝接口拧紧时能保持线路正常接通；牙刷前端壳体上部有驱动轮轴和相应的变向齿轮组，驱动轮轴由传动带与低速传动轮相连接。牙刷前端壳体上部的左、右两侧对称安装：左侧分上、下两组，每组有三个伞形齿轮相互啮合并连接有两组安装毛刷的毛刷杆；右侧也分上、下两组，每组有三个伞形齿轮相互啮合并连接有两组安装毛刷的毛刷杆；并且上、下两组之间安
2023-10-12
10
1.1MB
