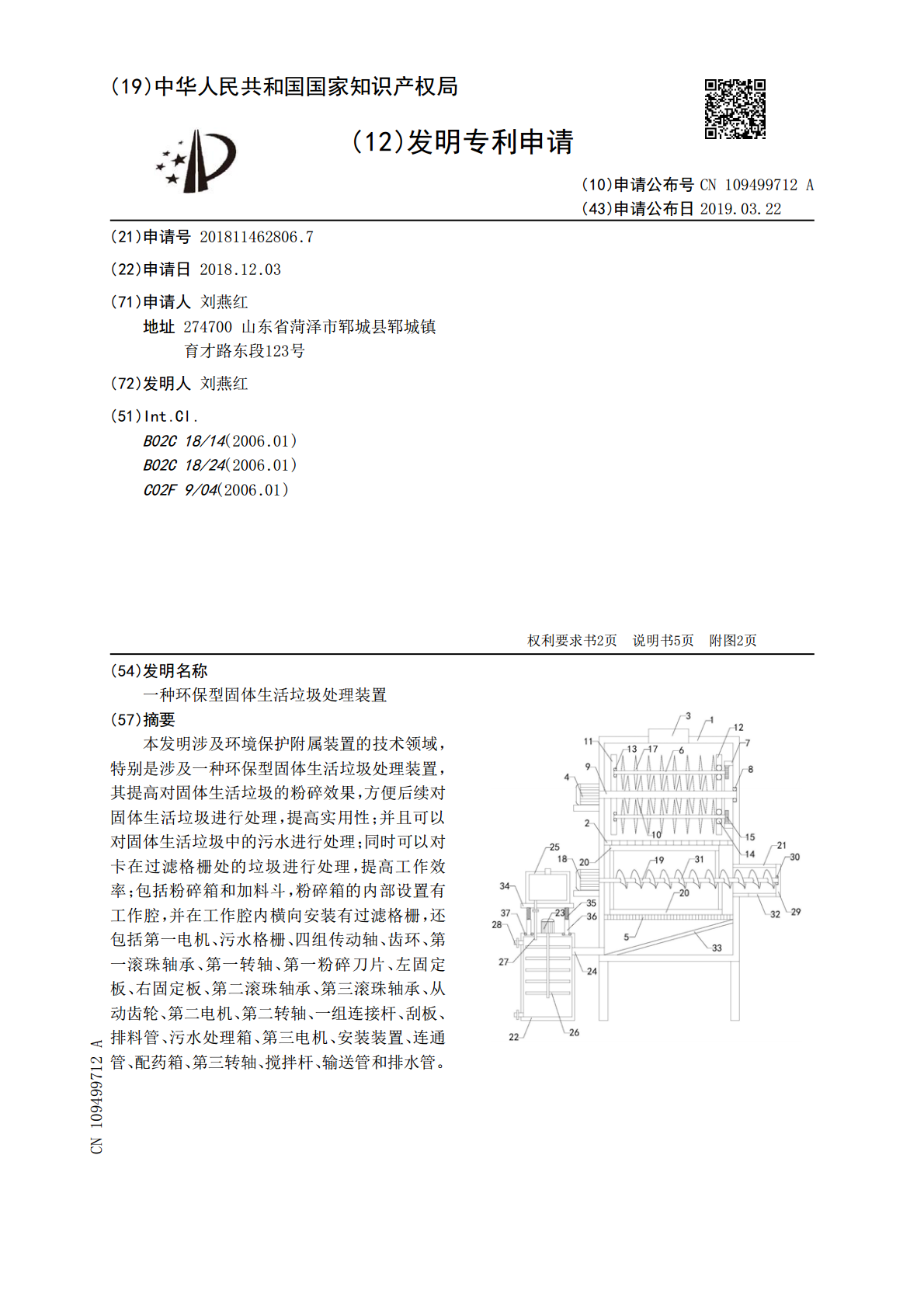

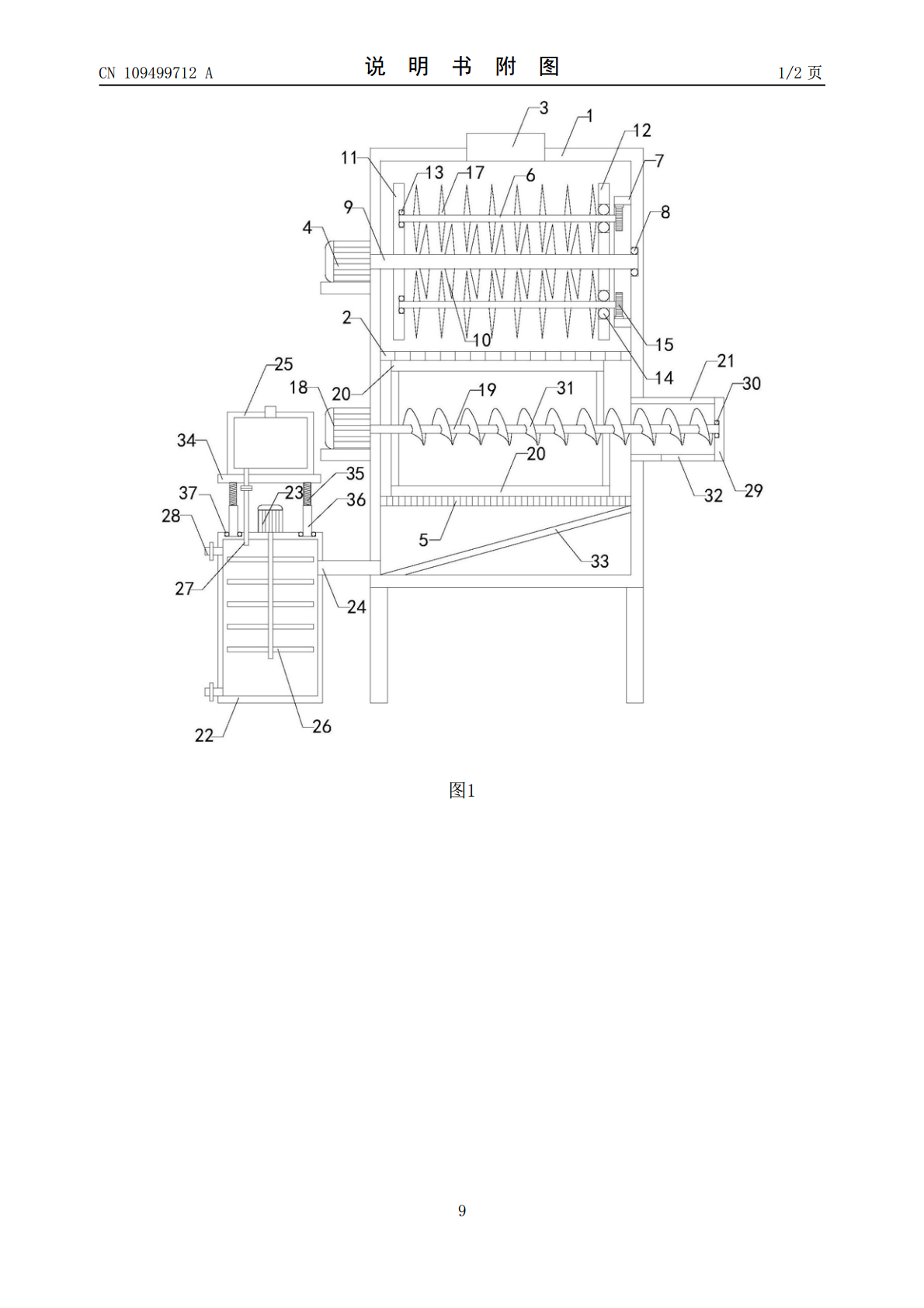

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109499712A(43)申请公布日2019.03.22(21)申请号201811462806.7(22)申请日2018.12.03(71)申请人刘燕红地址274700山东省菏泽市郓城县郓城镇育才路东段123号(72)发明人刘燕红(51)Int.Cl.B02C18/14(2006.01)B02C18/24(2006.01)C02F9/04(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种环保型固体生活垃圾处理装置(57)摘要本发明涉及环境保护附属装置的技术领域，特别是涉及一种环保型固体生活垃圾处理装置，其提高对固体生活垃圾的粉碎效果，方便后续对固体生活垃圾进行处理，提高实用性；并且可以对固体生活垃圾中的污水进行处理；同时可以对卡在过滤格栅处的垃圾进行处理，提高工作效率；包括粉碎箱和加料斗，粉碎箱的内部设置有工作腔，并在工作腔内横向安装有过滤格栅，还包括第一电机、污水格栅、四组传动轴、齿环、第一滚珠轴承、第一转轴、第一粉碎刀片、左固定板、右固定板、第二滚珠轴承、第三滚珠轴承、从动齿轮、第二电机、第二转轴、一组连接杆、刮板、排料管、污水处理箱、第三电机、安装装置、连通管、配药箱、第三转轴、搅拌杆、输送管和排水管。CN109499712ACN109499712A权利要求书1/2页1.一种环保型固体生活垃圾处理装置，包括粉碎箱(1)，粉碎箱(1)的内部设置有工作腔，并在工作腔内横向安装有过滤格栅(2)，粉碎箱(1)的顶端设置有加料斗(3)；其特征在于，还包括第一电机(4)、污水格栅(5)、四组传动轴(6)和齿环(7)，所述污水格栅(5)安装于工作腔内部且位于过滤格栅(2)的下方，过滤格栅(2)和污水格栅(5)将工作腔从上而下隔成粉碎腔室、输送腔室和污水腔室，所述粉碎腔室的右侧壁上设置有第一安装槽，并在第一安装槽内固定安装有第一滚珠轴承(8)，所述第一电机(4)安装在粉碎箱(1)的左端，并在第一电机(4)的右侧输出端设置有第一转轴(9)，所述第一转轴(9)的右端自粉碎箱(1)的左端伸入至粉碎腔室内并插入至第一滚珠轴承(8)内部，并在第一转轴(9)上设置有第一粉碎刀片(10)，第一转轴(9)外侧的左侧和右侧分别设置有左固定板(11)和右固定板(12)，所述左固定板(11)和右固定板(12)均位于粉碎腔室内，左固定板(11)和右固定板(12)均与第一转轴(9)固定连接，并且左固定板(11)和右固定板(12)左右相对，左固定板(11)右端的顶部、底部、前部和后部均设置有第二安装槽，四组第二安装槽内均固定安装有第二滚珠轴承(13)，右固定板(12)的顶部、底部、前部和后部均设置有左右贯通的安装通孔，并在四组安装通孔内均固定安装有第三滚珠轴承(14)，四组传动轴(6)的左端自左固定板(11)的右侧分别插入至四组第二滚珠轴承(13)内部，四组传动轴(6)的右端自右固定板(12)的左侧分别穿过四组第三滚珠轴承(14)至右固定板(12)的右侧，并在四组传动轴(6)的右端均设置有从动齿轮(15)，所述齿环(7)安装在粉碎腔室的右侧壁上，并在齿环(7)的内圈设置有内齿结构(16)，四组从动齿轮(15)均与齿环(7)的内齿结构(16)啮合，四组传动轴(6)上均设置有第二粉碎刀片(17)；还包括第二电机(18)，所述第二电机(18)安装在粉碎箱(1)的左端，并在第二电机(18)的右侧输出端设置有第二转轴(19)，所述第二转轴(19)的右端自粉碎箱(1)的左端伸入至输送腔室内，并在第二转轴(19)上设置有一组连接杆，所述一组连接杆远离第二转轴(19)的一端设置有刮板(20)，所述刮板(20)的顶端与过滤格栅(2)的底端接触，粉碎箱(1)的右端设置有与输送腔室相通的排料管(21)；还包括污水处理箱(22)、第三电机(23)、安装装置、连通管(24)和配药箱(25)，所述污水处理箱(22)内设置有放置腔，所述连通管(24)的右端自粉碎箱(1)的左端底部伸入至污水腔室内，连通管(24)的左端自污水处理箱(22)的右端底部伸入至放置腔内，所述第三电机(23)安装在污水处理箱(22)的顶端，并在第三电机(23)的底部输出端设置有第三转轴，所述第三转轴的底端自污水处理箱(22)的顶端伸入至放置腔内，并在第三转轴上设置有搅拌杆(26)，所述搅拌杆(26)位于放置腔内，所述配药箱(25)通过所述安装装置安装于污水处理箱(22)的顶端，并在配药箱(25)的底部连通设置有输送管(27)，所述输送管(27)的底端自污水处理箱(22)的顶端伸入至放置腔内，污水处理箱(22)的左端顶部设置有排水管(28)。2.如权利要求1所述的一种环保型固体生活垃圾处理装置，其特征在于，所述过滤格栅(2)
