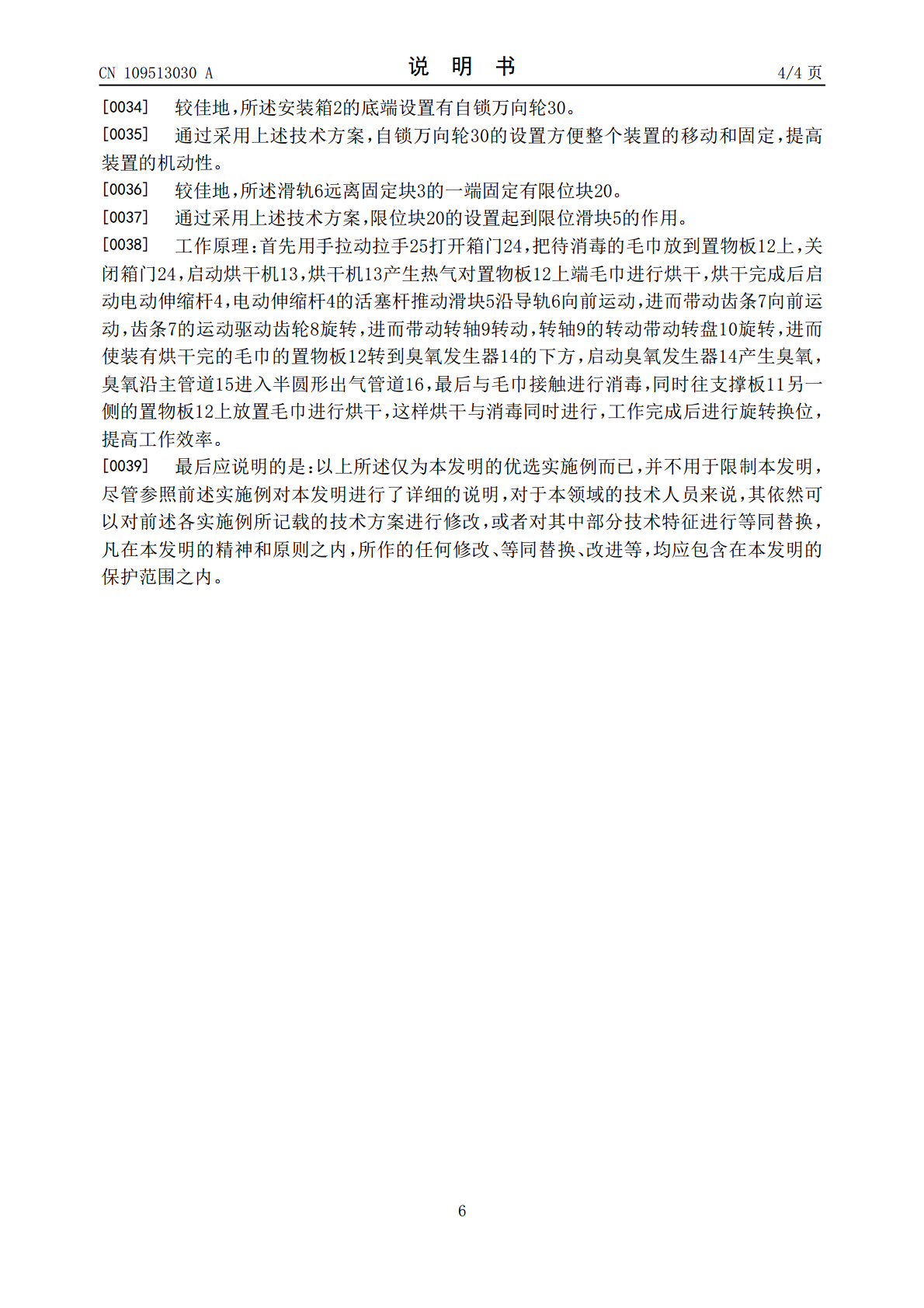

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109513030A(43)申请公布日2019.03.26(21)申请号201811111661.6(22)申请日2018.09.24(71)申请人缙云县元通汽车销售有限公司地址321400浙江省丽水市缙云县五云街道谢山村118号(72)发明人陈枫(51)Int.Cl.A61L2/20(2006.01)A61L2/26(2006.01)D06F58/00(2006.01)D06F58/20(2006.01)A61L101/10(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种具有烘干功能的旋转型毛巾消毒装置(57)摘要本发明公开了一种具有烘干功能的旋转型毛巾消毒装置，包括消毒箱，所述消毒箱底端固定有安装箱，所述安装箱底端通过固定块固定有电动伸缩杆，所述电动伸缩杆的活塞杆固定有滑块，所述滑块一侧固定有齿条，所述齿条啮合传动有齿轮，所述齿轮中间固定有转轴，所述转轴的上端固定有转盘，所述转盘上端固定有支撑板，所述支撑板两侧固定有置物板，所述消毒箱顶端固定有烘干机，所述烘干机与消毒箱连通，所述消毒箱顶端一侧固定有臭氧发生器，所述臭氧发生器通过主管道连通有半圆形出气管道，所述半圆形出气管与消毒箱连通。通过上述结构实现了毛巾烘干和消毒在一个装置上同时进行，提高了工作效率，减轻了工作量，消毒效果好。CN109513030ACN109513030A权利要求书1/1页1.一种具有烘干功能的旋转型毛巾消毒装置，包括消毒箱（1），其特征在于：所述消毒箱（1）底端固定有安装箱（2），所述安装箱（2）内部底端固定有固定块（3），所述固定块（3）上固定有电动伸缩杆（4），所述电动伸缩杆（4）的活塞杆端部固定有滑块（5），所述滑块（5）在滑轨（6）内滑动，所述滑轨（6）设置在安装箱（2）内部底端，所述滑块（5）一侧固定有齿条（7），所述齿条（7）啮合传动有齿轮（8），所述齿轮（8）中间固定有转轴（9），所述转轴（9）的下端端部通过轴承安装在安装箱（2）底端，所述转轴（9）的上端端部固定有转盘（10），所述转盘（10）位于消毒箱（1）内部，所述转盘（10）上端中间固定有支撑板（11），所述支撑板（11）两侧固定有置物板（12），所述消毒箱（1）顶端一侧固定有烘干机（13），所述烘干机（13）的出气口与消毒箱（1）连通，所述消毒箱（1）顶端远离烘干机（13）的一侧固定有臭氧发生器（14），所述臭氧发生器（14）的出气口连通有主管道（15），所述主管道（15）上连通有半圆形出气管道（16），所述半圆形出气管道（16）镶嵌在消毒箱（1）的内壁上，所述半圆形出气管道（16）与消毒箱（1）连通。2.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述消毒箱（1）靠近烘干机（13）的一侧铰接有箱门（24），所述箱门（24）一侧中间固定有拉手（25）。3.根据权利要求2所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述拉手（25）外侧套接有橡胶套（26），所述橡胶套（26）上设置有防滑纹（27）。4.根据权利要求2所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述箱门（24）中间固定有透明玻璃窗（28）。5.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述置物板（12）设置有多个且由上而下均匀分布在支撑板（11）两侧，所述置物板（12）之间固定有加强杆（23）。6.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述置物板（12）上设置有若干透气孔（21），所述置物板（12）外侧四周设置有挡料板（22）。7.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述安装箱（2）的上端设置有安装槽（17），所述安装槽（17）内安装有钢珠（18），所述钢珠（18）在圆形滑轨（19）内滑动，所述圆形滑轨（19）设置在转盘（10）的底端。8.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述烘干机（13）和臭氧发生器（14）外侧设置有保护罩（29），所述保护罩（29）固定在消毒箱（1）的顶端。9.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述安装箱（2）的底端设置有自锁万向轮（30）。10.根据权利要求1所述的一种具有烘干功能的旋转型毛巾消毒装置，其特征在于：所述滑轨（6）远离固定块（3）的一端固定有限位块（20）。2CN109513030A说明书1/4页一种具有烘干功能的旋转型毛巾消毒装置技术领域[0001]本发明属于消毒设备技术领域，具体涉及一种具有烘干功能的旋转型毛巾消毒装置。背景技术[0002]消毒柜是指通过紫外线、远红
