带冷却槽定子的电机.pdf

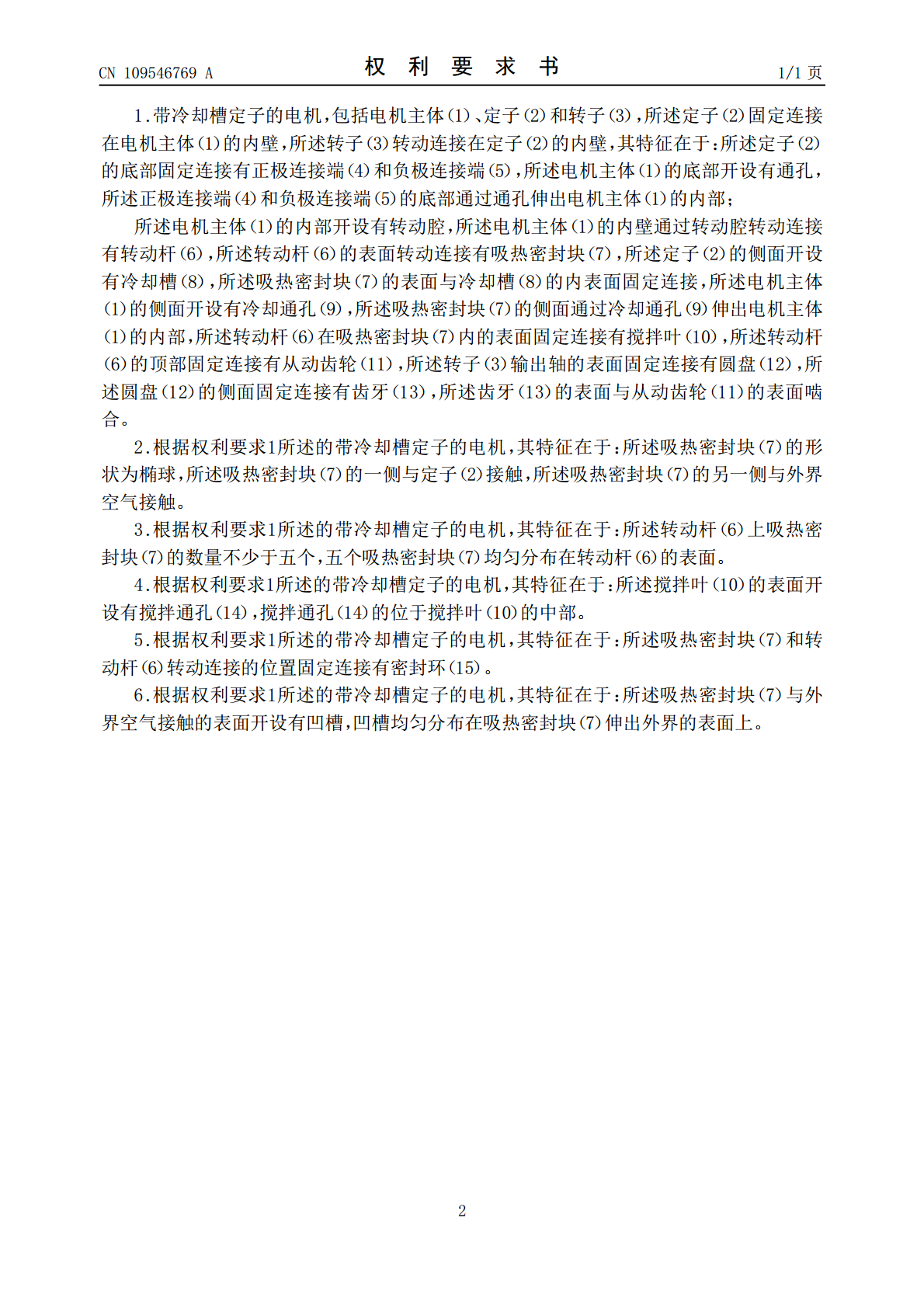

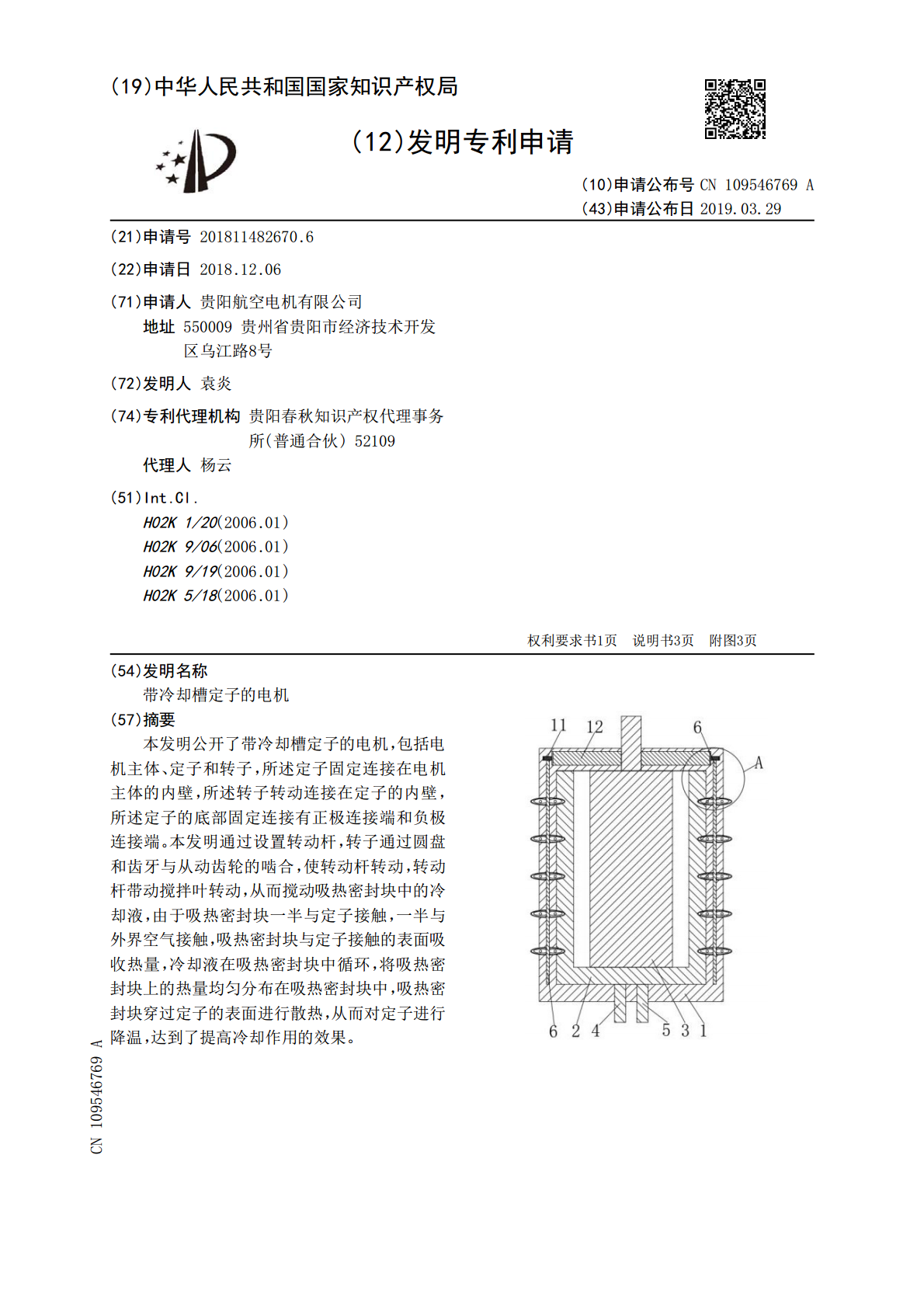

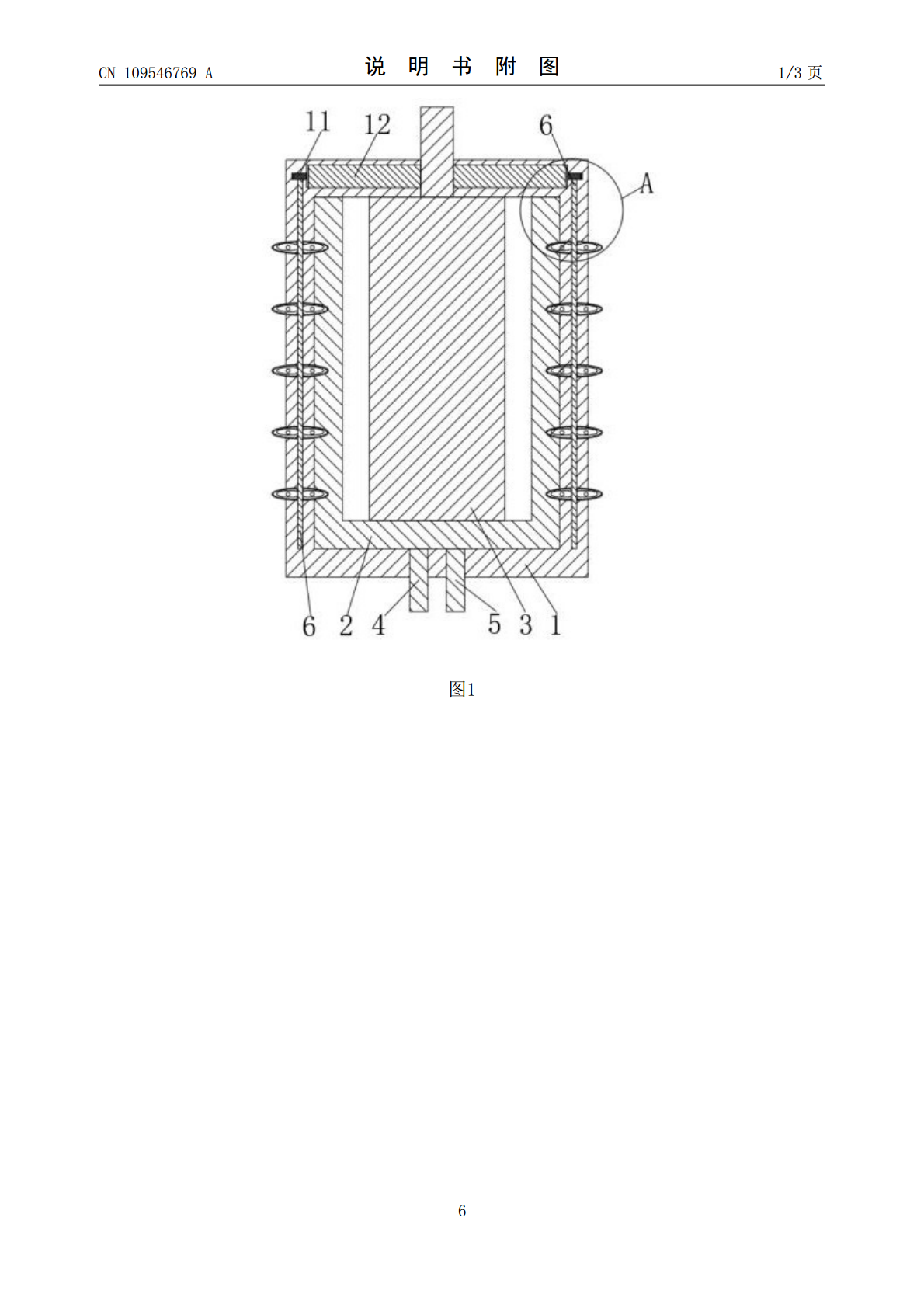

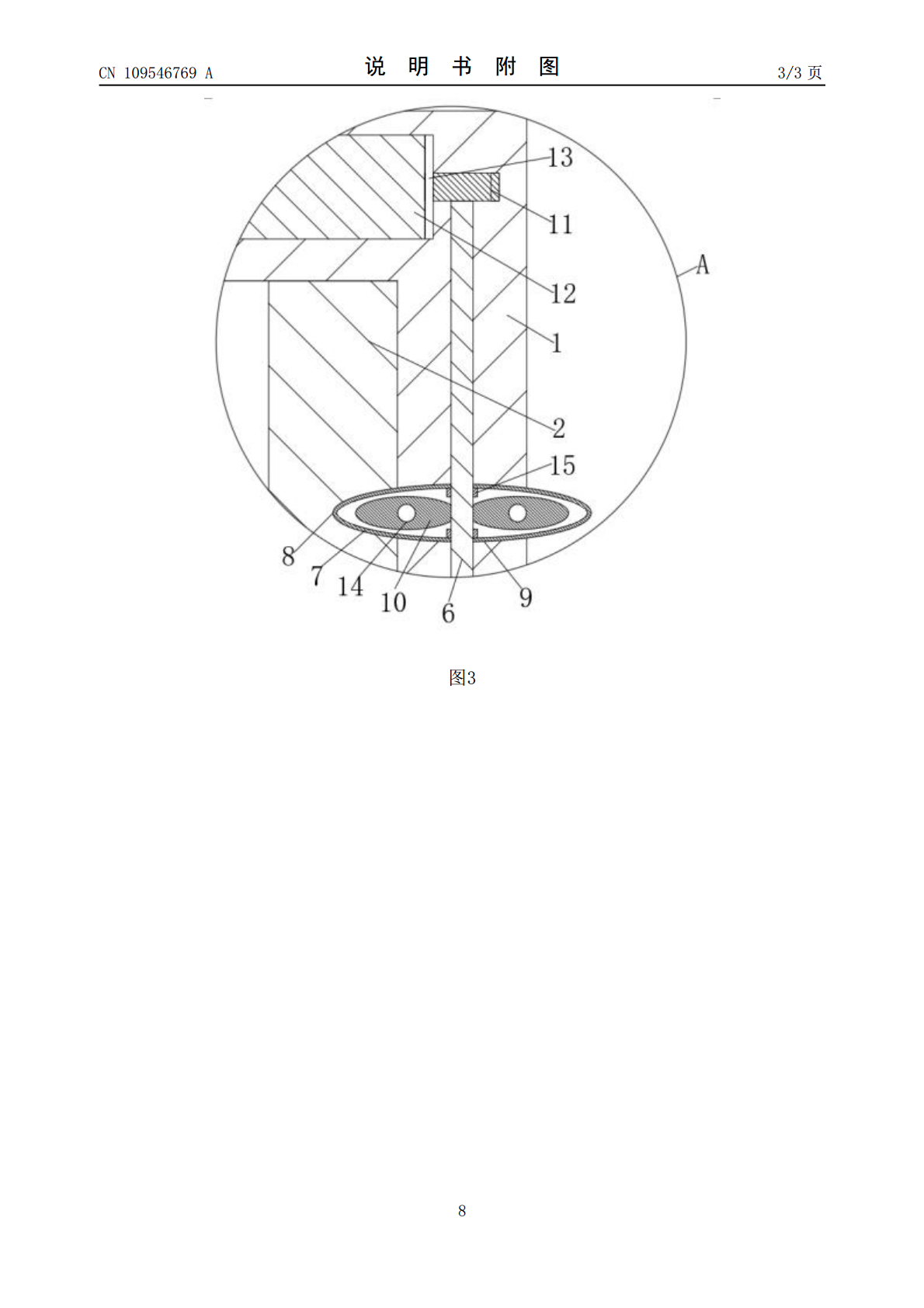

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109546769A(43)申请公布日2019.03.29(21)申请号201811482670.6(22)申请日2018.12.06(71)申请人贵阳航空电机有限公司地址550009贵州省贵阳市经济技术开发区乌江路8号(72)发明人袁炎(74)专利代理机构贵阳春秋知识产权代理事务所(普通合伙)52109代理人杨云(51)Int.Cl.H02K1/20(2006.01)H02K9/06(2006.01)H02K9/19(2006.01)H02K5/18(2006.01)权利要求书1页说明书3页附图3页(54)发明名称带冷却槽定子的电机(57)摘要本发明公开了带冷却槽定子的电机，包括电机主体、定子和转子，所述定子固定连接在电机主体的内壁，所述转子转动连接在定子的内壁，所述定子的底部固定连接有正极连接端和负极连接端。本发明通过设置转动杆，转子通过圆盘和齿牙与从动齿轮的啮合，使转动杆转动，转动杆带动搅拌叶转动，从而搅动吸热密封块中的冷却液，由于吸热密封块一半与定子接触，一半与外界空气接触，吸热密封块与定子接触的表面吸收热量，冷却液在吸热密封块中循环，将吸热密封块上的热量均匀分布在吸热密封块中，吸热密封块穿过定子的表面进行散热，从而对定子进行降温，达到了提高冷却作用的效果。CN109546769ACN109546769A权利要求书1/1页1.带冷却槽定子的电机，包括电机主体（1）、定子（2）和转子（3），所述定子（2）固定连接在电机主体（1）的内壁，所述转子（3）转动连接在定子（2）的内壁，其特征在于：所述定子（2）的底部固定连接有正极连接端（4）和负极连接端（5），所述电机主体（1）的底部开设有通孔，所述正极连接端（4）和负极连接端（5）的底部通过通孔伸出电机主体（1）的内部；所述电机主体（1）的内部开设有转动腔，所述电机主体（1）的内壁通过转动腔转动连接有转动杆（6），所述转动杆（6）的表面转动连接有吸热密封块（7），所述定子（2）的侧面开设有冷却槽（8），所述吸热密封块（7）的表面与冷却槽（8）的内表面固定连接，所述电机主体（1）的侧面开设有冷却通孔（9），所述吸热密封块（7）的侧面通过冷却通孔（9）伸出电机主体（1）的内部，所述转动杆（6）在吸热密封块（7）内的表面固定连接有搅拌叶（10），所述转动杆（6）的顶部固定连接有从动齿轮（11），所述转子（3）输出轴的表面固定连接有圆盘（12），所述圆盘（12）的侧面固定连接有齿牙（13），所述齿牙（13）的表面与从动齿轮（11）的表面啮合。2.根据权利要求1所述的带冷却槽定子的电机，其特征在于：所述吸热密封块（7）的形状为椭球，所述吸热密封块（7）的一侧与定子（2）接触，所述吸热密封块（7）的另一侧与外界空气接触。3.根据权利要求1所述的带冷却槽定子的电机，其特征在于：所述转动杆（6）上吸热密封块（7）的数量不少于五个，五个吸热密封块（7）均匀分布在转动杆（6）的表面。4.根据权利要求1所述的带冷却槽定子的电机，其特征在于：所述搅拌叶（10）的表面开设有搅拌通孔（14），搅拌通孔（14）的位于搅拌叶（10）的中部。5.根据权利要求1所述的带冷却槽定子的电机，其特征在于：所述吸热密封块（7）和转动杆（6）转动连接的位置固定连接有密封环（15）。6.根据权利要求1所述的带冷却槽定子的电机，其特征在于：所述吸热密封块（7）与外界空气接触的表面开设有凹槽，凹槽均匀分布在吸热密封块（7）伸出外界的表面上。2CN109546769A说明书1/3页带冷却槽定子的电机技术领域[0001]本发明涉及电机技术领域，具体为带冷却槽定子的电机。背景技术[0002]电主轴的高速转动依赖于其机体上设置的定子以及位于轴芯组件上与定子配合的转子，其实现的方式是，定子通电形成环绕于转子外部的磁场，利用磁力驱动转子高速转动；由于定子在通电情况下，会产生较大的热量，这些热量如果不能及时的从电主轴的机体散发出去，就会影响电主轴的转动效率以及电主轴机体内部其他部件的正常工作。但是现在市面上对定子的降温，大都是在其中设置冷却液体在定子中循环，由于热量在冷却液中会逐渐的传递到冷却液的顶部，这就导致冷却液顶部比底部热，散热不均匀，冷却效果较差，需要进行改进。发明内容[0003]本发明的目的在于提供带冷却槽定子的电机，具备了提高定子冷却效果的优点，解决了现在市面上对定子的降温，大都是在其中设置冷却液体在定子中循环，冷却效果较差的问题。[0004]为实现上述目的，本发明提供如下技术方案：带冷却槽定子的电机，包括电机主体、定子和转子，所述定子固定连接在电机主体的内壁，所述转子转动连接在定子的内壁，所述定子的底部固定连接有正极连接端和负极连接端，所述电机主体的
