一种瓶装美缝剂用气体加压出料装置.pdf

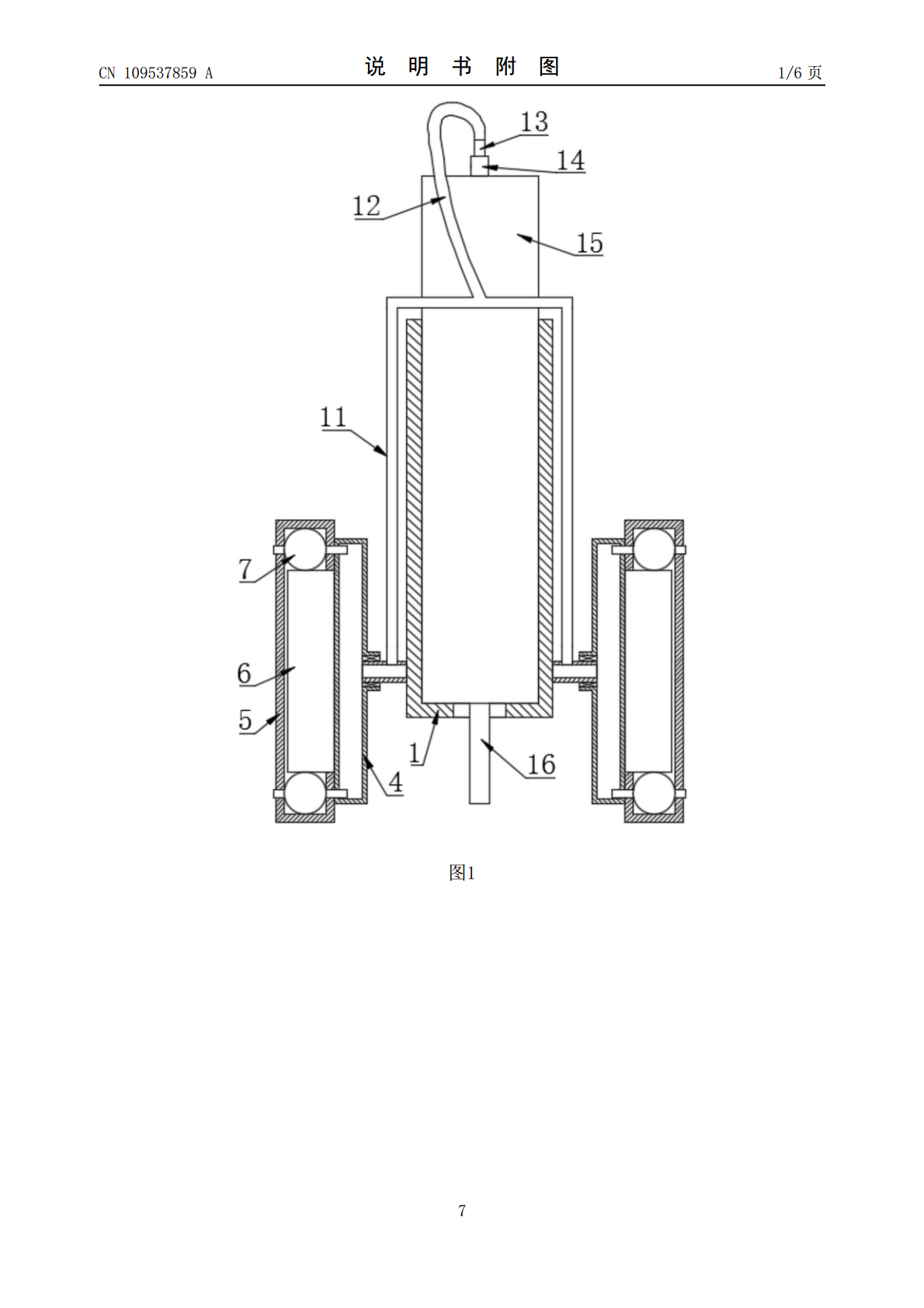

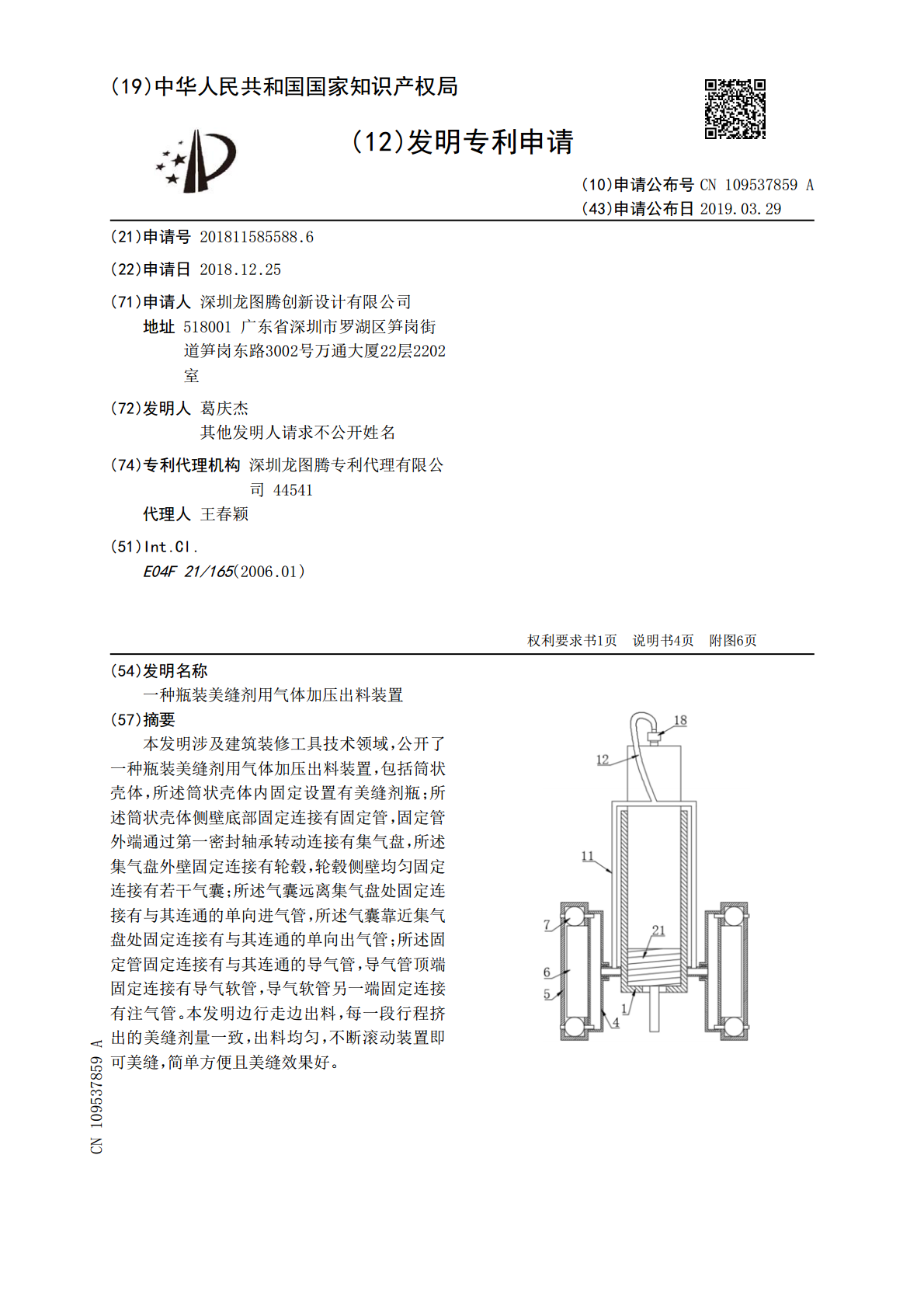

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109537859A(43)申请公布日2019.03.29(21)申请号201811585588.6(22)申请日2018.12.25(71)申请人深圳龙图腾创新设计有限公司地址518001广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室(72)发明人葛庆杰其他发明人请求不公开姓名(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人王春颖(51)Int.Cl.E04F21/165(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种瓶装美缝剂用气体加压出料装置(57)摘要本发明涉及建筑装修工具技术领域，公开了一种瓶装美缝剂用气体加压出料装置，包括筒状壳体，所述筒状壳体内固定设置有美缝剂瓶；所述筒状壳体侧壁底部固定连接有固定管，固定管外端通过第一密封轴承转动连接有集气盘，所述集气盘外壁固定连接有轮毂，轮毂侧壁均匀固定连接有若干气囊；所述气囊远离集气盘处固定连接有与其连通的单向进气管，所述气囊靠近集气盘处固定连接有与其连通的单向出气管；所述固定管固定连接有与其连通的导气管，导气管顶端固定连接有导气软管，导气软管另一端固定连接有注气管。本发明边行走边出料，每一段行程挤出的美缝剂量一致，出料均匀，不断滚动装置即可美缝，简单方便且美缝效果好。CN109537859ACN109537859A权利要求书1/1页1.一种瓶装美缝剂用气体加压出料装置，包括筒状壳体（1），所述筒状壳体（1）内固定设置有美缝剂瓶（15），所述筒状壳体（1）底部开设有供美缝剂瓶（15）底部出料嘴（16）穿过的通孔，其特征在于，所述美缝剂瓶（15）顶部设置有进气口（14）；；所述美缝剂瓶（15）外壁底部设置有第二外螺纹（21），所述筒状壳体（1）内壁设置有与第二外螺纹（21）配合的内螺纹；所述筒状壳体（1）侧壁底部固定连接有固定管（2），固定管（2）外端通过第一密封轴承（3）转动连接有集气盘（4），所述集气盘（4）外壁固定连接有轮毂（6），轮毂（6）侧壁均匀固定连接有若干气囊（7）；所述集气盘（4）外侧还固定套接有橡胶轮胎（5），橡胶轮胎（5）内圈与气囊（7）贴合；所述气囊（7）远离集气盘（4）处固定连接有与其连通的单向进气管（8），所述气囊（7）靠近集气盘（4）处固定连接有与其连通的单向出气管（9），单向出气管（9）另一端穿过橡胶轮胎（5）和集气盘（4）延伸至集气盘（4）内；所述单向进气管（8）和单向出气管（9）内均固定连接有单向阀（10）；所述固定管（2）固定连接有与其连通的导气管（11），导气管（11）顶端固定连接有导气软管（12），导气软管（12）另一端固定连接有注气管（13），注气管（13）与进气口（14）固定连接。2.根据权利要求1所述的瓶装美缝剂用气体加压出料装置，其特征在于，所述筒状壳体（1）后侧固定连接有握柄。3.根据权利要求1所述的瓶装美缝剂用气体加压出料装置，其特征在于，所述单向进气管（8）另一端穿过橡胶轮胎（5）延伸至橡胶轮胎（5）外。4.根据权利要求3所述的瓶装美缝剂用气体加压出料装置，其特征在于，所述固定管（2）对称设置有两根，第一密封轴承（3）、集气盘（4）、橡胶轮胎（5）、轮毂（6）分别对称设置有两个，每个轮毂（6）侧壁分别均匀固定连接有若干气囊（7），每根固定管（2）均固定连接有与其连通的导气管（11），两根导气管（11）顶端连接且连接处与导气软管（12）连接。5.根据权利要求1-4任一所述的瓶装美缝剂用气体加压出料装置，其特征在于，所述进气口（14）外壁顶端设置有第一外螺纹（20），所述注气管（13）另一端通过第二密封轴承（17）转动连接有与进气口（14）配合的封盖（18），封盖（18）内壁设置有与第一外螺纹（20）配合的内螺纹，封盖（18）与进气口（14）通过螺纹固定连接。6.根据权利要求5所述的瓶装美缝剂用气体加压出料装置，其特征在于，所述封盖（18）内顶部设置有密封圈（19），封盖（18）拧紧时进气口（14）顶端抵住密封圈（19）。7.一种装修施工工具，包括如权利要求1-6任一所述的瓶装美缝剂用气体加压出料装置。2CN109537859A说明书1/4页一种瓶装美缝剂用气体加压出料装置技术领域[0001]本发明涉及建筑装修工具技术领域，具体是一种瓶装美缝剂用气体加压出料装置。背景技术[0002]随着建筑装饰材料的发展，瓷砖、石材、马赛克、木线等材料的应用也日益普遍。在装饰过程中，材料拼接时必然会产生缝隙，传统的工艺一般会选择勾缝剂、填缝剂或白水泥进行填充，这些填缝材料在使用一段时间后会因灰尘、油烟、污渍等的沾染而发黄、变黑、发霉、滋生霉菌，影响家具环境。而且，传统的填缝剂色彩单调，施工工艺复杂，对缝隙的装饰
