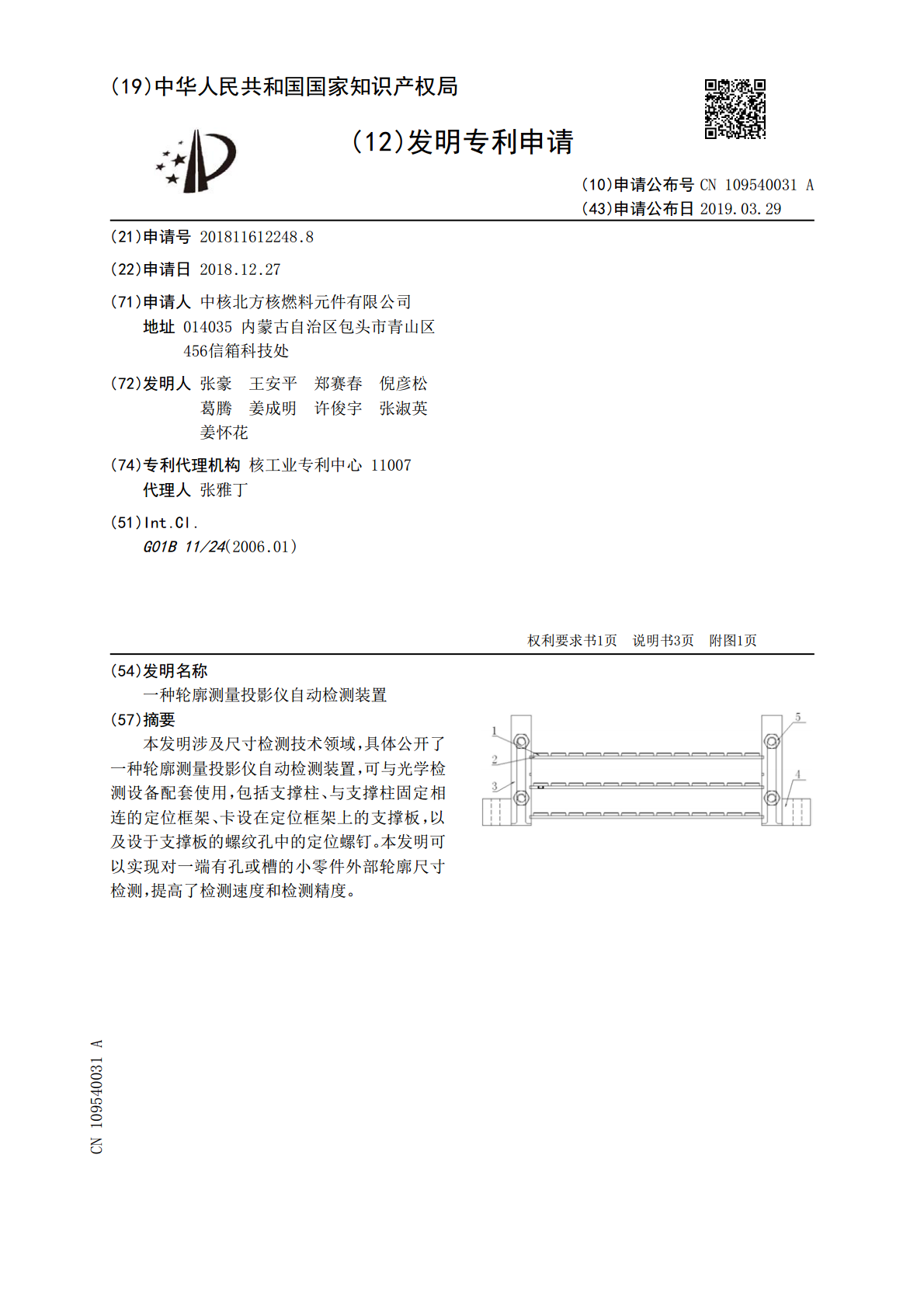

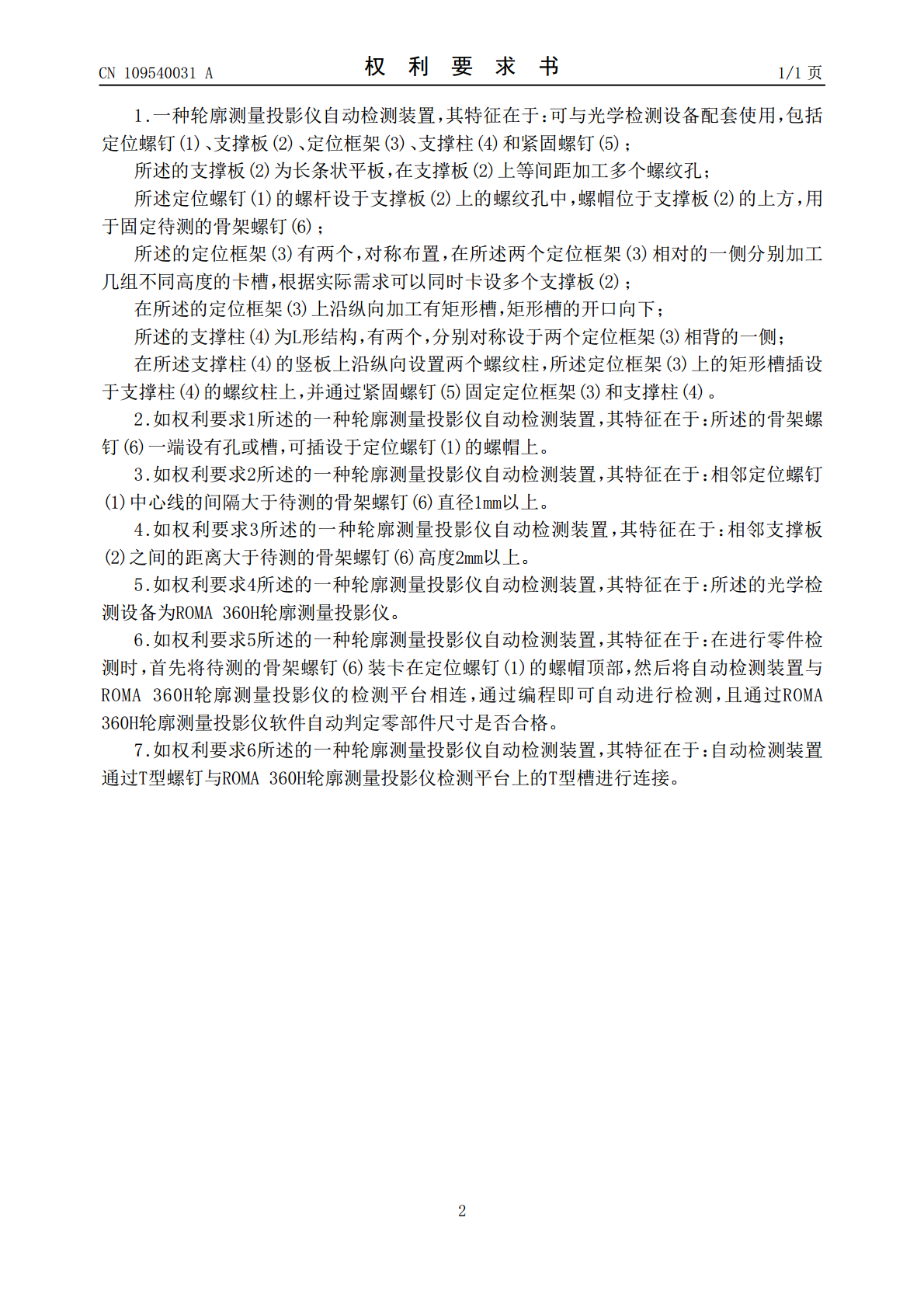

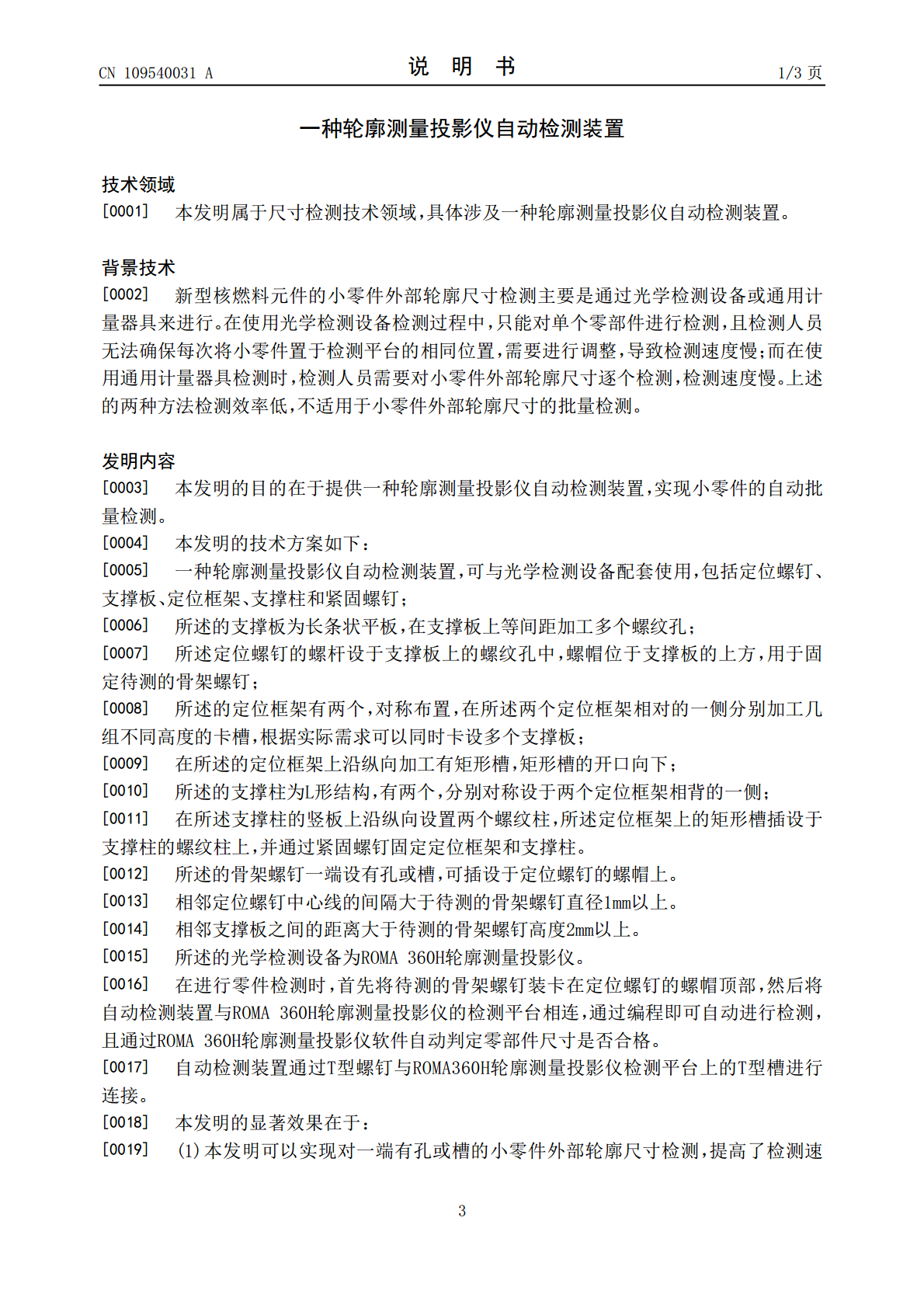

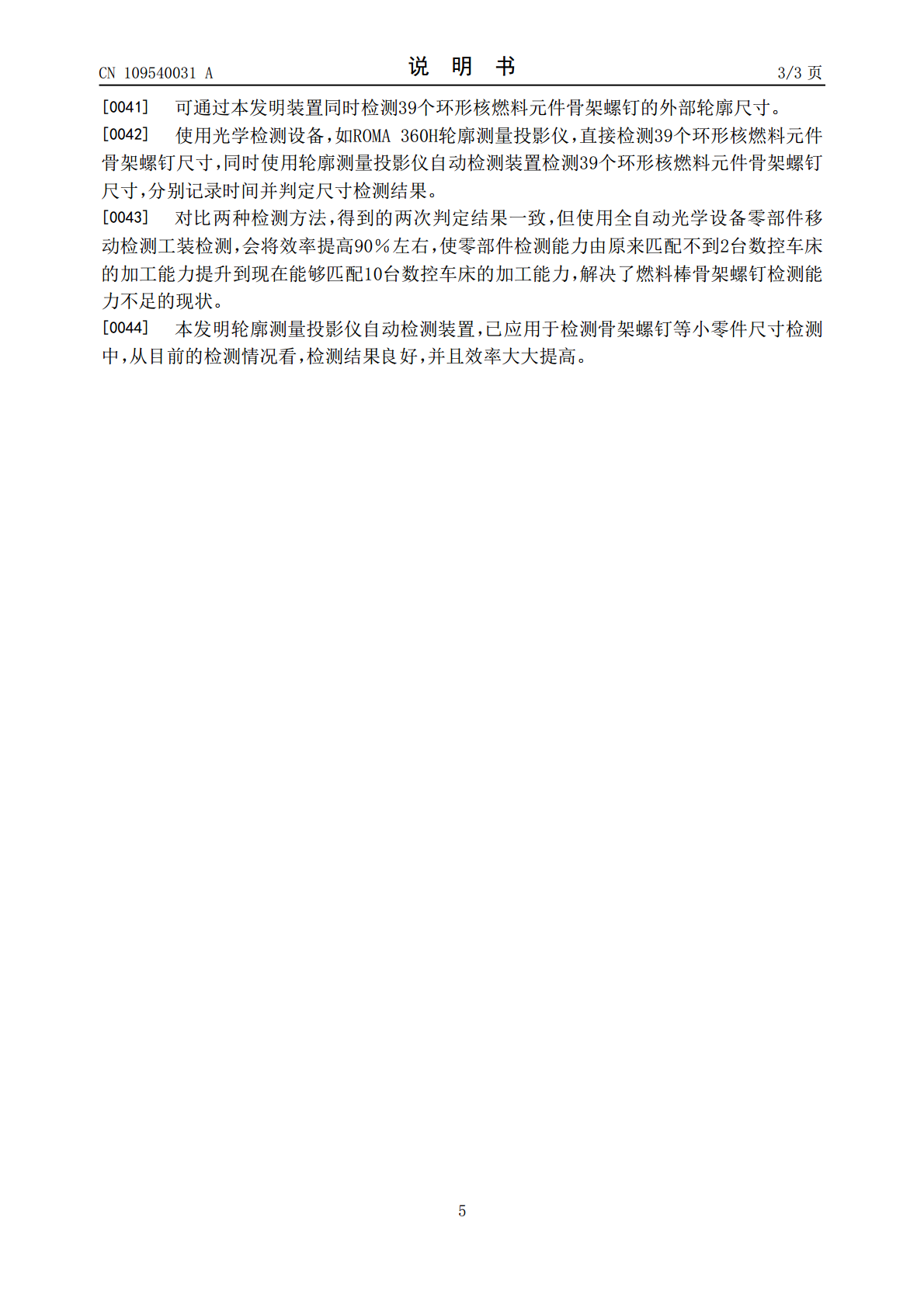

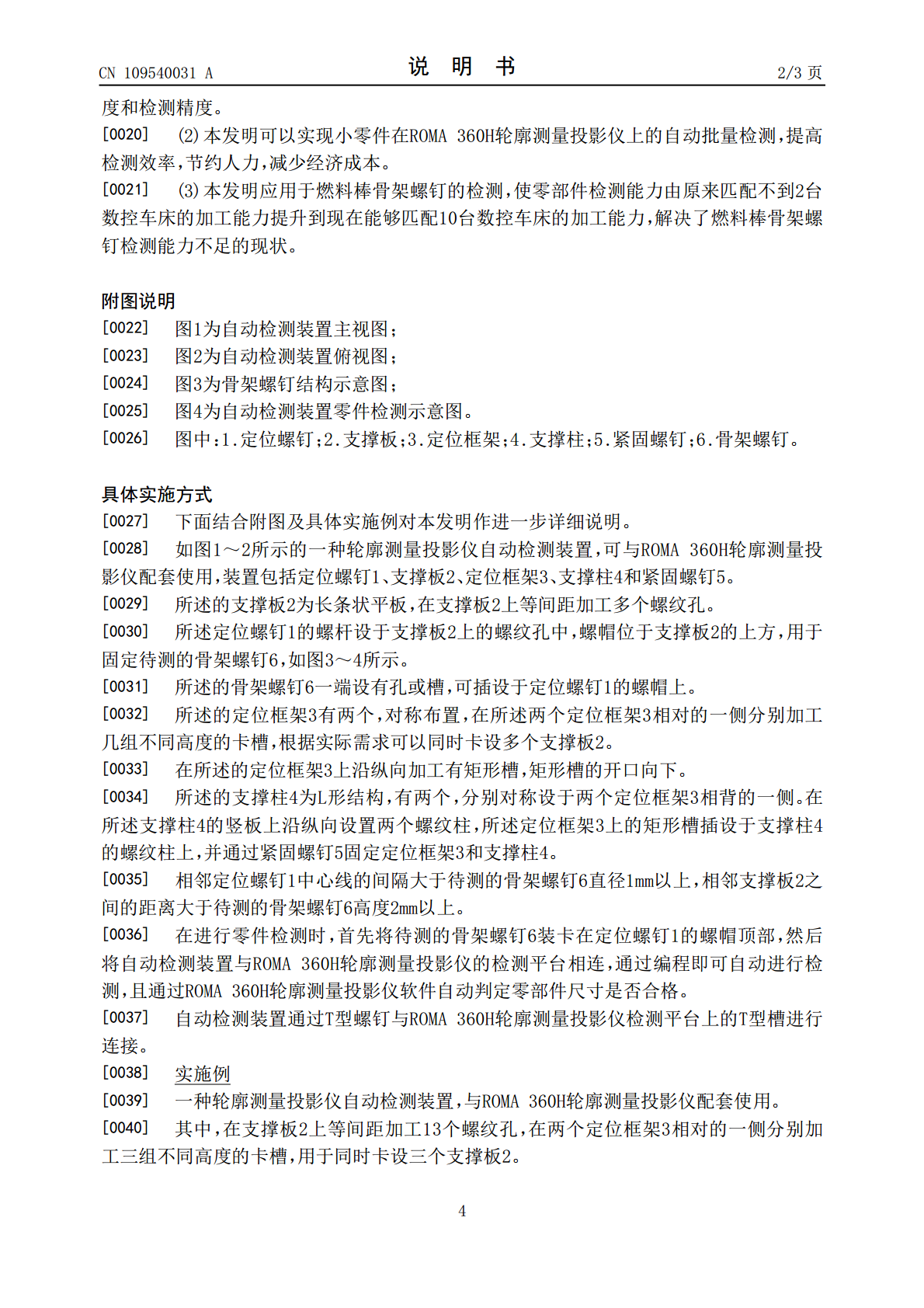

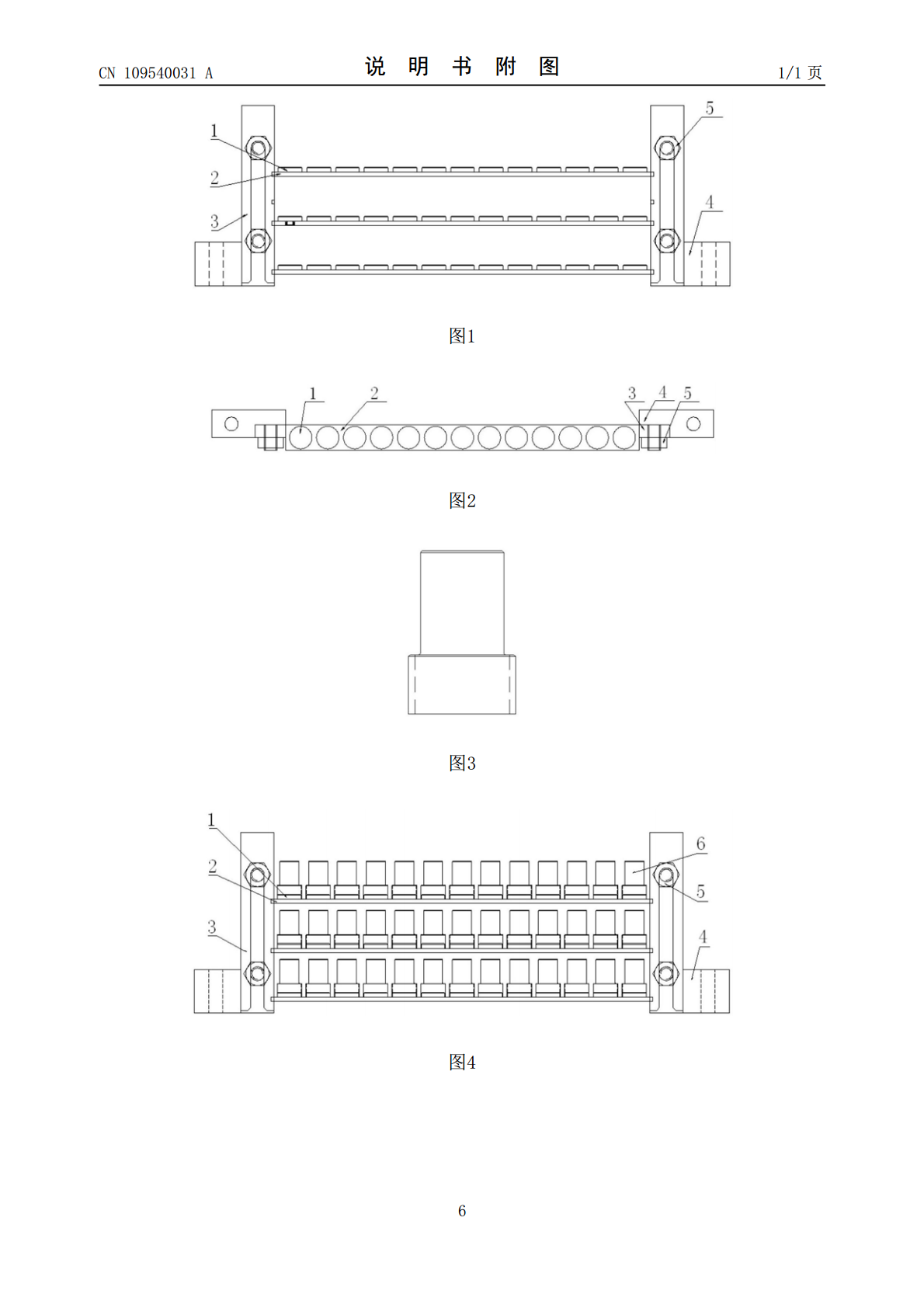

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109540031A(43)申请公布日2019.03.29(21)申请号201811612248.8(22)申请日2018.12.27(71)申请人中核北方核燃料元件有限公司地址014035内蒙古自治区包头市青山区456信箱科技处(72)发明人张豪王安平郑赛春倪彦松葛腾姜成明许俊宇张淑英姜怀花(74)专利代理机构核工业专利中心11007代理人张雅丁(51)Int.Cl.G01B11/24(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种轮廓测量投影仪自动检测装置(57)摘要本发明涉及尺寸检测技术领域,具体公开了一种轮廓测量投影仪自动检测装置,可与光学检测设备配套使用,包括支撑柱、与支撑柱固定相连的定位框架、卡设在定位框架上的支撑板,以及设于支撑板的螺纹孔中的定位螺钉。本发明可以实现对一端有孔或槽的小零件外部轮廓尺寸检测,提高了检测速度和检测精度。CN109540031ACN109540031A权利要求书1/1页1.一种轮廓测量投影仪自动检测装置,其特征在于:可与光学检测设备配套使用,包括定位螺钉(1)、支撑板(2)、定位框架(3)、支撑柱(4)和紧固螺钉(5);所述的支撑板(2)为长条状平板,在支撑板(2)上等间距加工多个螺纹孔;所述定位螺钉(1)的螺杆设于支撑板(2)上的螺纹孔中,螺帽位于支撑板(2)的上方,用于固定待测的骨架螺钉(6);所述的定位框架(3)有两个,对称布置,在所述两个定位框架(3)相对的一侧分别加工几组不同高度的卡槽,根据实际需求可以同时卡设多个支撑板(2);在所述的定位框架(3)上沿纵向加工有矩形槽,矩形槽的开口向下;所述的支撑柱(4)为L形结构,有两个,分别对称设于两个定位框架(3)相背的一侧;在所述支撑柱(4)的竖板上沿纵向设置两个螺纹柱,所述定位框架(3)上的矩形槽插设于支撑柱(4)的螺纹柱上,并通过紧固螺钉(5)固定定位框架(3)和支撑柱(4)。2.如权利要求1所述的一种轮廓测量投影仪自动检测装置,其特征在于:所述的骨架螺钉(6)一端设有孔或槽,可插设于定位螺钉(1)的螺帽上。3.如权利要求2所述的一种轮廓测量投影仪自动检测装置,其特征在于:相邻定位螺钉(1)中心线的间隔大于待测的骨架螺钉(6)直径1mm以上。4.如权利要求3所述的一种轮廓测量投影仪自动检测装置,其特征在于:相邻支撑板(2)之间的距离大于待测的骨架螺钉(6)高度2mm以上。5.如权利要求4所述的一种轮廓测量投影仪自动检测装置,其特征在于:所述的光学检测设备为ROMA360H轮廓测量投影仪。6.如权利要求5所述的一种轮廓测量投影仪自动检测装置,其特征在于:在进行零件检测时,首先将待测的骨架螺钉(6)装卡在定位螺钉(1)的螺帽顶部,然后将自动检测装置与ROMA360H轮廓测量投影仪的检测平台相连,通过编程即可自动进行检测,且通过ROMA360H轮廓测量投影仪软件自动判定零部件尺寸是否合格。7.如权利要求6所述的一种轮廓测量投影仪自动检测装置,其特征在于:自动检测装置通过T型螺钉与ROMA360H轮廓测量投影仪检测平台上的T型槽进行连接。2CN109540031A说明书1/3页一种轮廓测量投影仪自动检测装置技术领域[0001]本发明属于尺寸检测技术领域,具体涉及一种轮廓测量投影仪自动检测装置。背景技术[0002]新型核燃料元件的小零件外部轮廓尺寸检测主要是通过光学检测设备或通用计量器具来进行。在使用光学检测设备检测过程中,只能对单个零部件进行检测,且检测人员无法确保每次将小零件置于检测平台的相同位置,需要进行调整,导致检测速度慢;而在使用通用计量器具检测时,检测人员需要对小零件外部轮廓尺寸逐个检测,检测速度慢。上述的两种方法检测效率低,不适用于小零件外部轮廓尺寸的批量检测。发明内容[0003]本发明的目的在于提供一种轮廓测量投影仪自动检测装置,实现小零件的自动批量检测。[0004]本发明的技术方案如下:[0005]一种轮廓测量投影仪自动检测装置,可与光学检测设备配套使用,包括定位螺钉、支撑板、定位框架、支撑柱和紧固螺钉;[0006]所述的支撑板为长条状平板,在支撑板上等间距加工多个螺纹孔;[0007]所述定位螺钉的螺杆设于支撑板上的螺纹孔中,螺帽位于支撑板的上方,用于固定待测的骨架螺钉;[0008]所述的定位框架有两个,对称布置,在所述两个定位框架相对的一侧分别加工几组不同高度的卡槽,根据实际需求可以同时卡设多个支撑板;[0009]在所述的定位框架上沿纵向加工有矩形槽,矩形槽的开口向下;[0010]所述的支撑柱为L形结构,有两个,分别对称设于两个定位框架相背的一侧;[0011]在所述支撑柱的竖板上沿纵向设置两个螺纹柱,所述定位框架上的矩形槽
