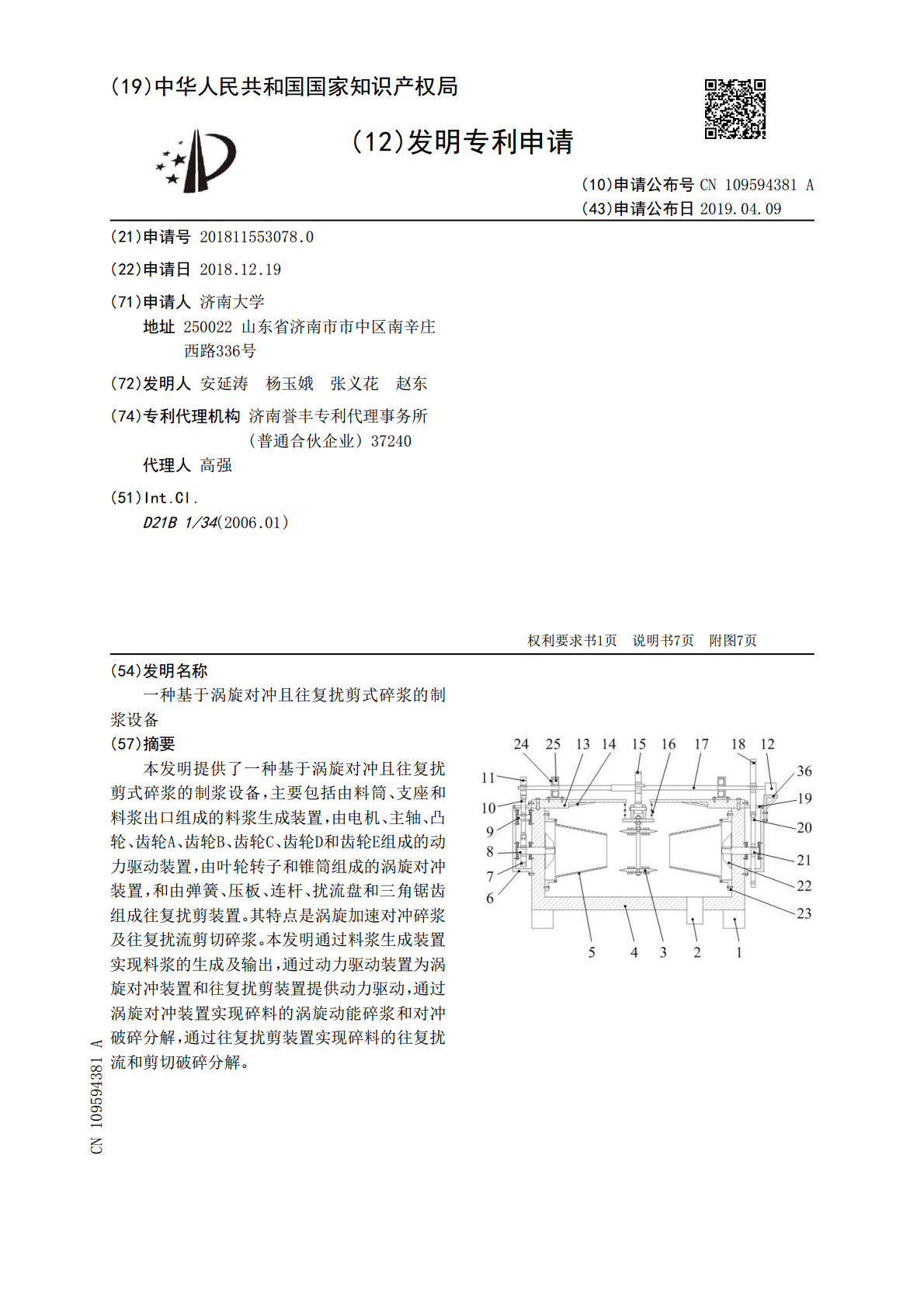

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109594381A(43)申请公布日2019.04.09(21)申请号201811553078.0(22)申请日2018.12.19(71)申请人济南大学地址250022山东省济南市市中区南辛庄西路336号(72)发明人安延涛杨玉娥张义花赵东(74)专利代理机构济南誉丰专利代理事务所(普通合伙企业)37240代理人高强(51)Int.Cl.D21B1/34(2006.01)权利要求书1页说明书7页附图7页(54)发明名称一种基于涡旋对冲且往复扰剪式碎浆的制浆设备(57)摘要本发明提供了一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，主要包括由料筒、支座和料浆出口组成的料浆生成装置，由电机、主轴、凸轮、齿轮A、齿轮B、齿轮C、齿轮D和齿轮E组成的动力驱动装置，由叶轮转子和锥筒组成的涡旋对冲装置，和由弹簧、压板、连杆、扰流盘和三角锯齿组成往复扰剪装置。其特点是涡旋加速对冲碎浆及往复扰流剪切碎浆。本发明通过料浆生成装置实现料浆的生成及输出，通过动力驱动装置为涡旋对冲装置和往复扰剪装置提供动力驱动，通过涡旋对冲装置实现碎料的涡旋动能碎浆和对冲破碎分解，通过往复扰剪装置实现碎料的往复扰流和剪切破碎分解。CN109594381ACN109594381A权利要求书1/1页1.一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，主要包括料浆生成装置、动力驱动装置、涡旋对冲装置和往复扰剪装置，动力驱动装置安装在料浆生成装置上方，涡旋对冲装置安装在料浆生成装置内部两侧，往复扰剪装置安装在料浆生成装置内部中心处；其特征在于：所述料浆生成装置主要由料筒、支座和料浆出口组成，支座安装在料筒上端，料浆出口设在料筒底端内侧；所述动力驱动装置主要由电机、主轴、凸轮、齿轮A、齿轮B、齿轮C、齿轮D和齿轮E组成，主轴安装在电机上，凸轮通过平键安装在主轴中部，齿轮C和齿轮D通过平键分别安装在主轴两端，齿轮B上、下两端分别与齿轮C和齿轮A啮合，齿轮E和齿轮D啮合；所述涡旋对冲装置主要由叶轮转子和锥筒组成，叶轮转子通过平键分别安装在转轴A和转轴C上，锥筒通过螺钉安装在固定板上，锥筒上设有喷孔；所述往复扰剪装置主要由弹簧、压板、连杆、扰流盘和三角锯齿组成，压板通过弹簧安装在支座下端，连杆安装在压板上，扰流盘安装在连杆上，三角锯齿设在扰流盘上。2.如权利要求1所述的一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，其特征在于：所述料筒为长方筒结构，料筒底端四角处分别设有支柱；支座为阶梯板结构，支座的高度值由料筒侧壁向料筒中心呈阶梯状减小，支座靠近料筒壁处高度值为远离料筒壁处高度值的3倍，支座在高度阶梯处设有支撑杆，支座的数量为2个，支座通过螺钉对称安装在料筒上端面上；料筒内壁两侧上分别设有4个周向均布的固定板，固定板的纵切面呈L形，固定板通过螺钉固定在料筒内壁上；料筒外壁两侧上分别设有支板，支板的纵切面呈L形，支板通过螺钉固定在料筒外壁上，靠近齿轮D的支板下端设有通槽，靠近齿轮D的支板上端外侧设有机座，机座的纵切面呈L形，支座上设有支撑杆；每个支板上端两侧分别设有2个横板，横板的纵切面呈L形，横板两端通过螺钉分别安装在支板上端和料筒外壁上端。3.如权利要求1所述的一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，其特征在于：所述主轴为阶梯轴，主轴两端分别通过滚珠轴承安装在轴承座上，轴承座通过螺钉固定在支座上，齿轮A、齿轮B和齿轮E分别通过平键安装在转轴A、转轴B和转轴C上，转轴A、转轴B和转轴C分别安装在固定于料筒和支板上的滚珠轴承和轴承座上，转轴A和转轴C为阶梯轴且伸入到料筒内部；齿轮A、齿轮B、齿轮C、齿轮D和齿轮E上分别设有4个周向均布的圆孔；凸轮上设有5个圆孔。4.如权利要求1所述的一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，其特征在于：所述叶轮转子设有4个周向均布的轮叶，叶轮转子位于固定板内侧；锥筒为锥台形结构，锥筒大端面直径值为小端面直径值的2倍，锥筒大端面靠近叶轮转子；喷孔为锥台形结构，喷孔大端面直径值为小端面直径值的2倍，喷孔大端面靠近叶轮转子。5.如权利要求1所述的一种基于涡旋对冲且往复扰剪式碎浆的制浆设备，其特征在于：所述弹簧的数量为2个且对称安装在压板两端；压板上端焊接有滚架，滚架上设有滚轴，滚轴上安装有滚柱，滚柱和凸轮接触；连杆为阶梯轴且两端设有外螺纹，连杆通过上、下2个螺母固定在压板上；扰流盘为上、下对称的锥盘形结构，扰流盘的数量为2个且分别安装在连杆两端，扰流盘通过螺母和轴肩固定；三角锯齿为圆锥状结构，三角锯齿焊接在扰流盘上，扰流盘上端由内到外设有4层周向均布的三角锯齿，扰流盘下端由内到外设有5层周向均布的三角锯齿。2CN109594381A说明书1/7页一种基于涡旋对冲且往复扰剪式碎浆的
