一种放射科用封闭式医疗影像诊断仪.pdf

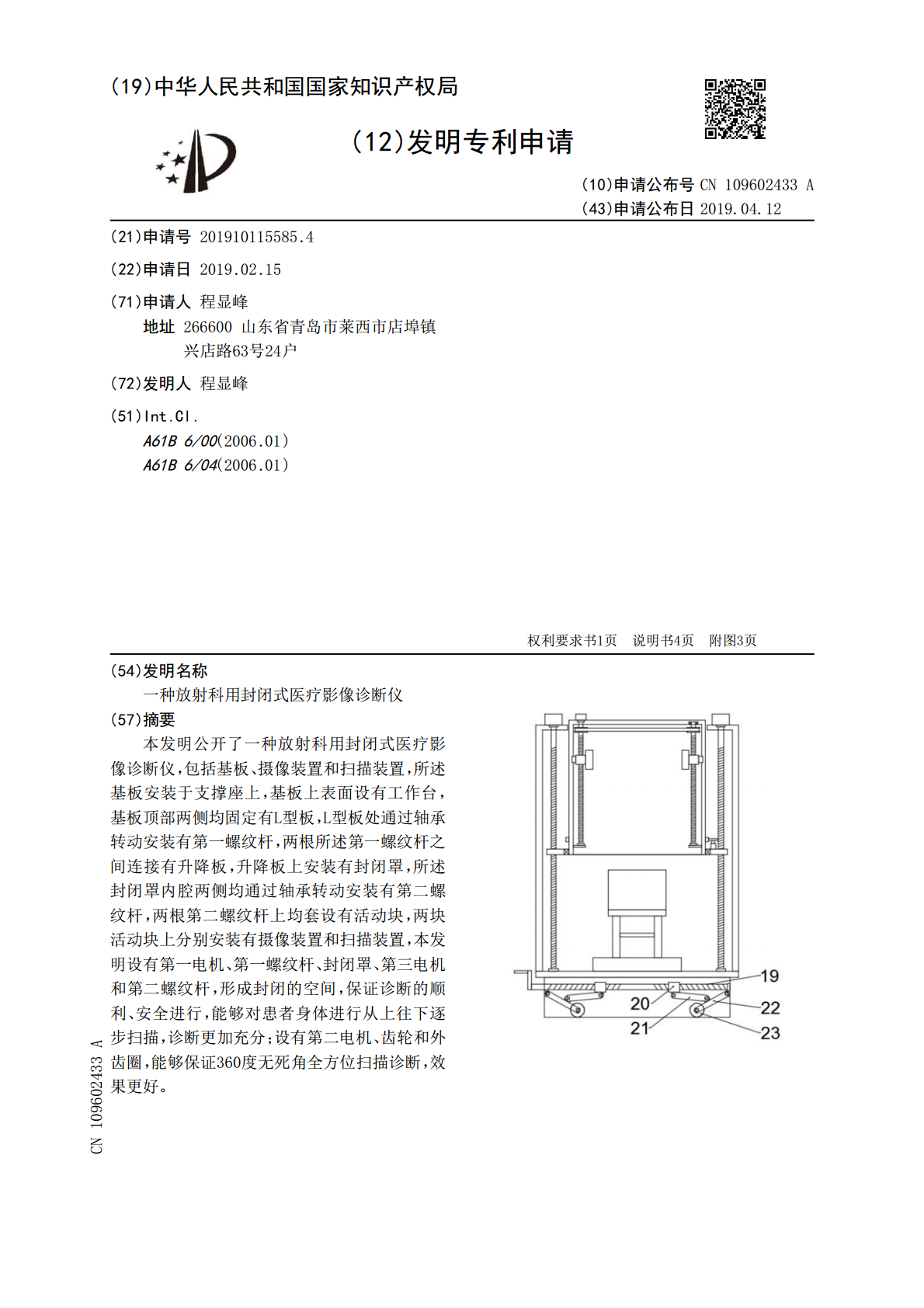

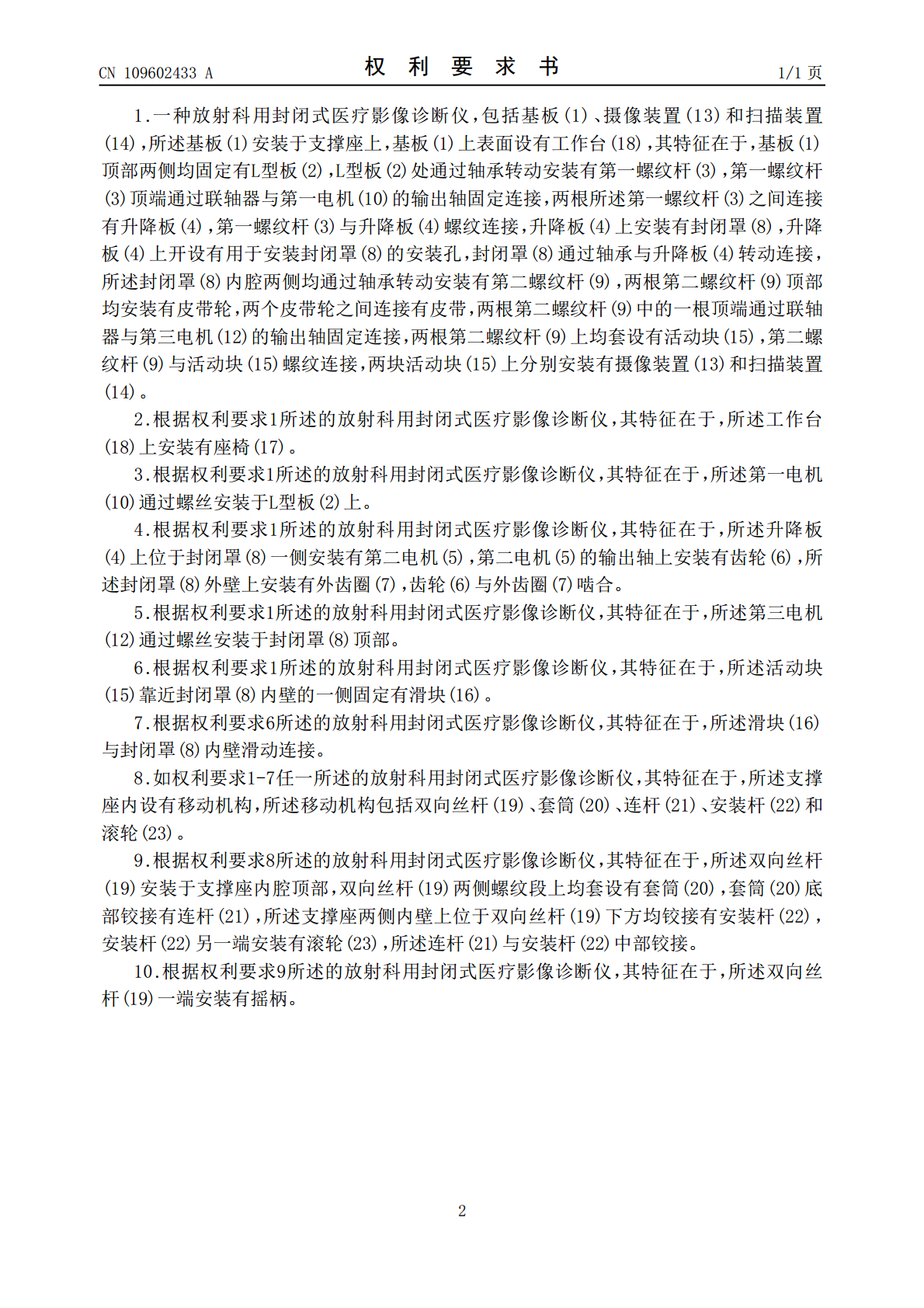

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109602433A(43)申请公布日2019.04.12(21)申请号201910115585.4(22)申请日2019.02.15(71)申请人程显峰地址266600山东省青岛市莱西市店埠镇兴店路63号24户(72)发明人程显峰(51)Int.Cl.A61B6/00(2006.01)A61B6/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种放射科用封闭式医疗影像诊断仪(57)摘要本发明公开了一种放射科用封闭式医疗影像诊断仪，包括基板、摄像装置和扫描装置，所述基板安装于支撑座上，基板上表面设有工作台，基板顶部两侧均固定有L型板，L型板处通过轴承转动安装有第一螺纹杆，两根所述第一螺纹杆之间连接有升降板，升降板上安装有封闭罩，所述封闭罩内腔两侧均通过轴承转动安装有第二螺纹杆，两根第二螺纹杆上均套设有活动块，两块活动块上分别安装有摄像装置和扫描装置，本发明设有第一电机、第一螺纹杆、封闭罩、第三电机和第二螺纹杆，形成封闭的空间，保证诊断的顺利、安全进行，能够对患者身体进行从上往下逐步扫描，诊断更加充分；设有第二电机、齿轮和外齿圈，能够保证360度无死角全方位扫描诊断，效果更好。CN109602433ACN109602433A权利要求书1/1页1.一种放射科用封闭式医疗影像诊断仪，包括基板(1)、摄像装置(13)和扫描装置(14)，所述基板(1)安装于支撑座上，基板(1)上表面设有工作台(18)，其特征在于，基板(1)顶部两侧均固定有L型板(2)，L型板(2)处通过轴承转动安装有第一螺纹杆(3)，第一螺纹杆(3)顶端通过联轴器与第一电机(10)的输出轴固定连接，两根所述第一螺纹杆(3)之间连接有升降板(4)，第一螺纹杆(3)与升降板(4)螺纹连接，升降板(4)上安装有封闭罩(8)，升降板(4)上开设有用于安装封闭罩(8)的安装孔，封闭罩(8)通过轴承与升降板(4)转动连接，所述封闭罩(8)内腔两侧均通过轴承转动安装有第二螺纹杆(9)，两根第二螺纹杆(9)顶部均安装有皮带轮，两个皮带轮之间连接有皮带，两根第二螺纹杆(9)中的一根顶端通过联轴器与第三电机(12)的输出轴固定连接，两根第二螺纹杆(9)上均套设有活动块(15)，第二螺纹杆(9)与活动块(15)螺纹连接，两块活动块(15)上分别安装有摄像装置(13)和扫描装置(14)。2.根据权利要求1所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述工作台(18)上安装有座椅(17)。3.根据权利要求1所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述第一电机(10)通过螺丝安装于L型板(2)上。4.根据权利要求1所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述升降板(4)上位于封闭罩(8)一侧安装有第二电机(5)，第二电机(5)的输出轴上安装有齿轮(6)，所述封闭罩(8)外壁上安装有外齿圈(7)，齿轮(6)与外齿圈(7)啮合。5.根据权利要求1所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述第三电机(12)通过螺丝安装于封闭罩(8)顶部。6.根据权利要求1所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述活动块(15)靠近封闭罩(8)内壁的一侧固定有滑块(16)。7.根据权利要求6所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述滑块(16)与封闭罩(8)内壁滑动连接。8.如权利要求1-7任一所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述支撑座内设有移动机构，所述移动机构包括双向丝杆(19)、套筒(20)、连杆(21)、安装杆(22)和滚轮(23)。9.根据权利要求8所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述双向丝杆(19)安装于支撑座内腔顶部，双向丝杆(19)两侧螺纹段上均套设有套筒(20)，套筒(20)底部铰接有连杆(21)，所述支撑座两侧内壁上位于双向丝杆(19)下方均铰接有安装杆(22)，安装杆(22)另一端安装有滚轮(23)，所述连杆(21)与安装杆(22)中部铰接。10.根据权利要求9所述的放射科用封闭式医疗影像诊断仪，其特征在于，所述双向丝杆(19)一端安装有摇柄。2CN109602433A说明书1/4页一种放射科用封闭式医疗影像诊断仪技术领域[0001]本发明涉及医疗设备技术领域，具体是一种放射科用封闭式医疗影像诊断仪。背景技术[0002]放射科是医院重要的辅助检查科室，在现代医院建设中，放射科是一个集检查、诊断、治疗于一体的科室，临床各科许多疾病都须通过放射科设备检查达到明确诊断和辅助诊断。放射科的设备一般有普通X线拍片机、计算机X线摄影系统(CR)、直接数字化X线摄影系统(DR)、计算机X线断层扫描(CT)、核磁共振(MRI)、数字减
