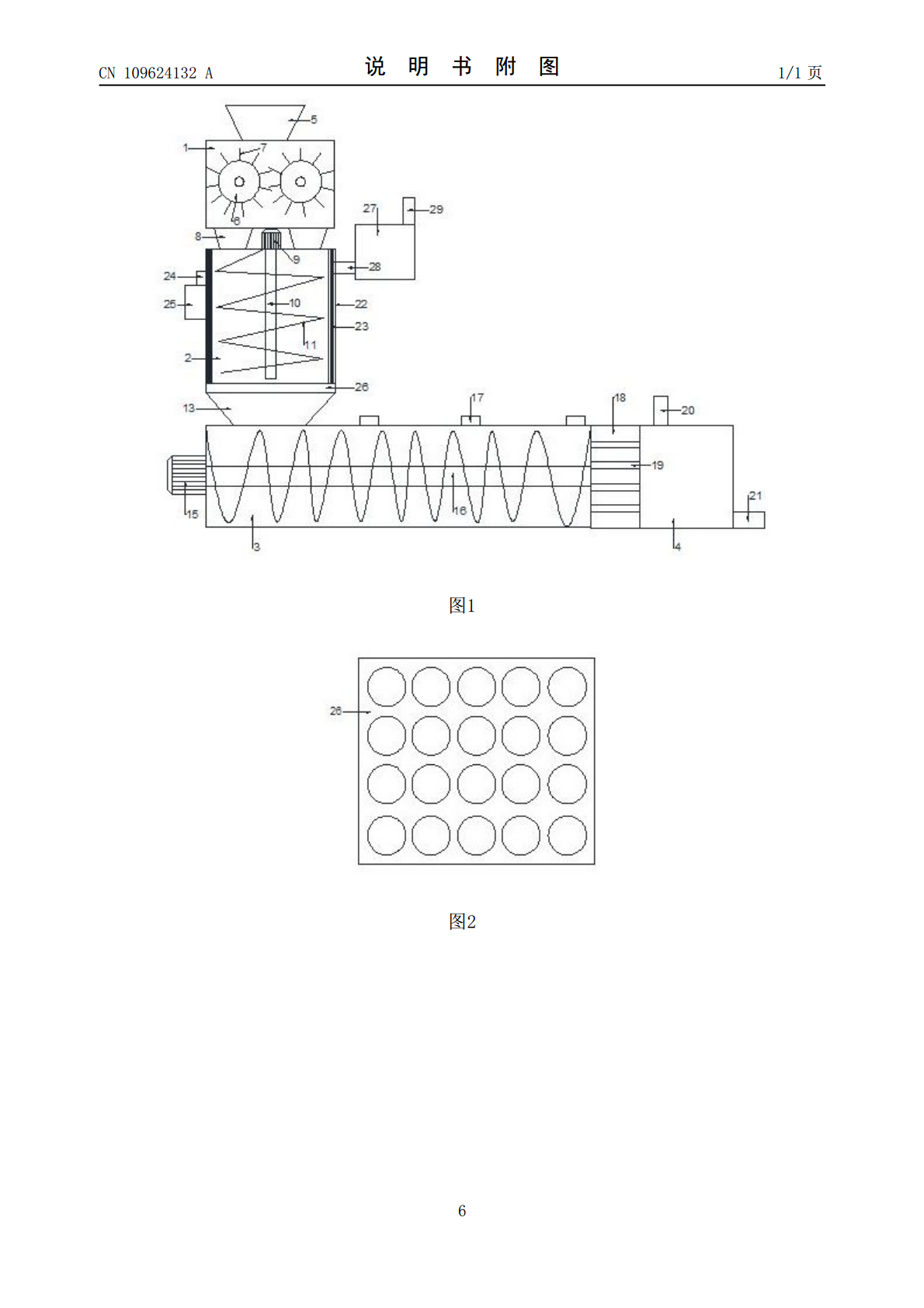

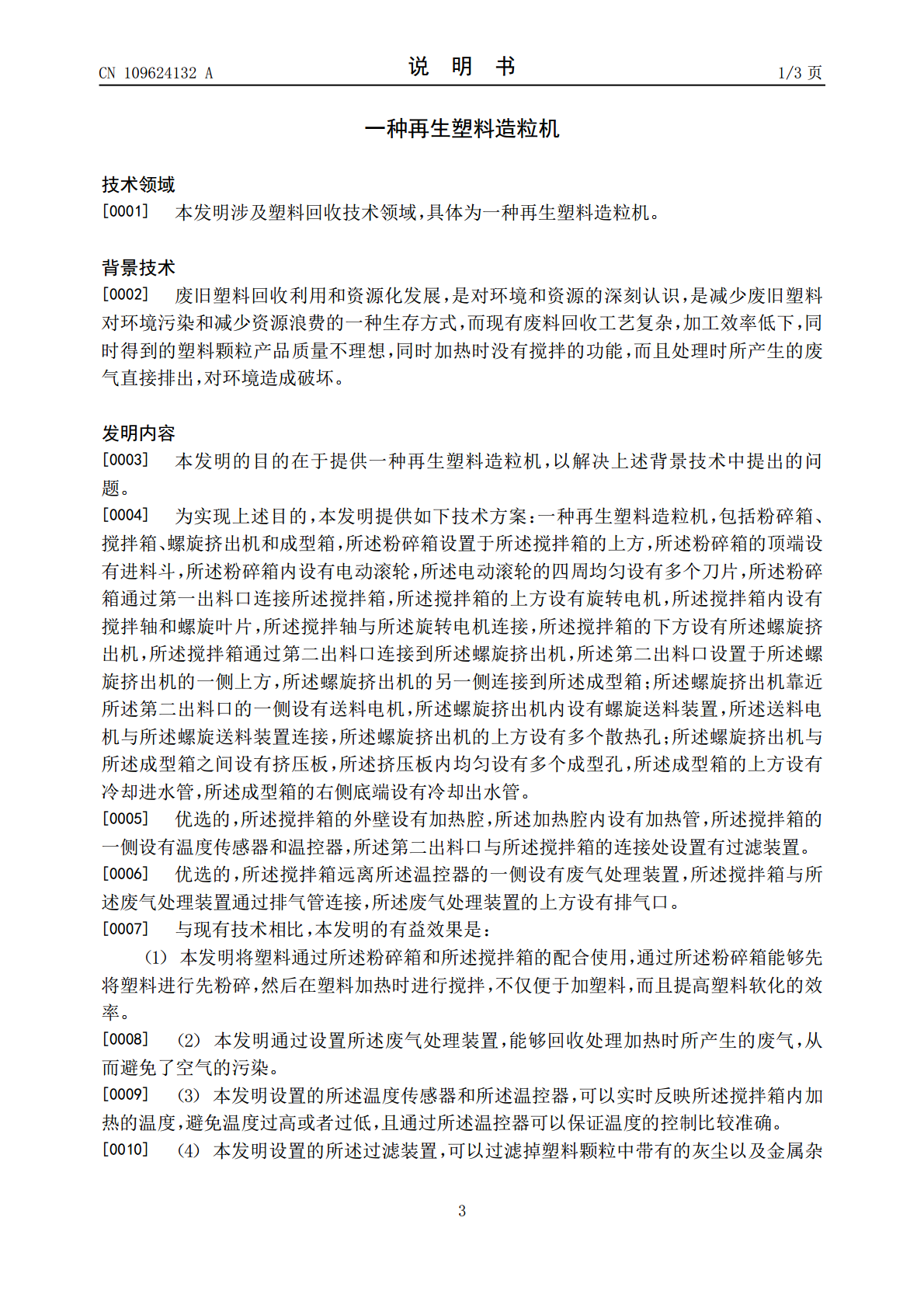

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109624132A(43)申请公布日2019.04.16(21)申请号201910068593.8(22)申请日2019.01.24(71)申请人陈亚平地址226000江苏省南通市开发区星怡花园45幢401室(72)发明人徐建华陈亚平(51)Int.Cl.B29B9/06(2006.01)B29B17/00(2006.01)B29B17/04(2006.01)B29C48/885(2019.01)权利要求书1页说明书3页附图1页(54)发明名称一种再生塑料造粒机(57)摘要本发明公开了一种再生塑料造粒机，包括粉碎箱、搅拌箱、螺旋挤出机和成型箱，粉碎箱设置于搅拌箱的上方，粉碎箱的顶端设有进料斗，粉碎箱内设有电动滚轮，电动滚轮的四周均匀设有多个刀片，粉碎箱通过第一出料口连接搅拌箱，搅拌箱的上方设有旋转电机，搅拌箱内设有搅拌轴和螺旋叶片，搅拌轴与旋转电机连接，搅拌箱的下方设有螺旋挤出机，搅拌箱通过第二出料口连接到螺旋挤出机，第二出料口设置于螺旋挤出机的一侧上方，螺旋挤出机的另一侧连接到成型箱，本新型能够回收处理加热时所产生的废气，从而避免了空气的污染，有效提高了塑料回收效率。CN109624132ACN109624132A权利要求书1/1页1.一种再生塑料造粒机，包括粉碎箱（1）、搅拌箱（2）、螺旋挤出机（3）和成型箱（4），其特征在于：所述粉碎箱（1）设置于所述搅拌箱（2）的上方，所述粉碎箱（1）的顶端设有进料斗（5），所述粉碎箱（1）内设有电动滚轮（6），所述电动滚轮（6）的四周均匀设有多个刀片（7），所述粉碎箱（1）通过第一出料口（8）连接所述搅拌箱（2），所述搅拌箱（2）的上方设有旋转电机（9），所述搅拌箱（2）内设有搅拌轴（10）和螺旋叶片（11），所述搅拌轴（10）与所述旋转电机（9）连接，所述搅拌箱（2）的下方设有所述螺旋挤出机（3），所述搅拌箱（2）通过第二出料口（13）连接到所述螺旋挤出机（3），所述第二出料口（13）设置于所述螺旋挤出机（3）的一侧上方，所述螺旋挤出机（3）的另一侧连接到所述成型箱（4）；所述螺旋挤出机（3）靠近所述第二出料口（13）的一侧设有送料电机（15），所述螺旋挤出机（3）内设有螺旋送料装置（16），所述送料电机（15）与所述螺旋送料装置（16）连接，所述螺旋挤出机（3）的上方设有多个散热孔（17）；所述螺旋挤出机（3）与所述成型箱（4）之间设有挤压板（18），所述挤压板（18）内均匀设有多个成型孔（19），所述成型箱（4）的上方设有冷却进水管（20），所述成型箱（4）的右侧底端设有冷却出水管（21）。2.根据权利要求1所述的一种再生塑料造粒机，其特征在于：所述搅拌箱（2）的外壁设有加热腔（22），所述加热腔（22）内设有加热管（23），所述搅拌箱（2）的一侧设有温度传感器（24）和温控器（25），所述第二出料口（13）与所述搅拌箱（2）的连接处设置有过滤装置（26）。3.根据权利要求1所述的一种再生塑料造粒机，其特征在于：所述搅拌箱（2）远离所述温控器（25）的一侧设有废气处理装置（27），所述搅拌箱（2）与所述废气处理装置（27）通过排气管（28）连接，所述废气处理装置（27）的上方设有排气口（29）。2CN109624132A说明书1/3页一种再生塑料造粒机技术领域[0001]本发明涉及塑料回收技术领域，具体为一种再生塑料造粒机。背景技术[0002]废旧塑料回收利用和资源化发展，是对环境和资源的深刻认识，是减少废旧塑料对环境污染和减少资源浪费的一种生存方式，而现有废料回收工艺复杂，加工效率低下，同时得到的塑料颗粒产品质量不理想，同时加热时没有搅拌的功能，而且处理时所产生的废气直接排出，对环境造成破坏。发明内容[0003]本发明的目的在于提供一种再生塑料造粒机，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种再生塑料造粒机，包括粉碎箱、搅拌箱、螺旋挤出机和成型箱，所述粉碎箱设置于所述搅拌箱的上方，所述粉碎箱的顶端设有进料斗，所述粉碎箱内设有电动滚轮，所述电动滚轮的四周均匀设有多个刀片，所述粉碎箱通过第一出料口连接所述搅拌箱，所述搅拌箱的上方设有旋转电机，所述搅拌箱内设有搅拌轴和螺旋叶片，所述搅拌轴与所述旋转电机连接，所述搅拌箱的下方设有所述螺旋挤出机，所述搅拌箱通过第二出料口连接到所述螺旋挤出机，所述第二出料口设置于所述螺旋挤出机的一侧上方，所述螺旋挤出机的另一侧连接到所述成型箱；所述螺旋挤出机靠近所述第二出料口的一侧设有送料电机，所述螺旋挤出机内设有螺旋送料装置，所述送料电机与所述螺旋送料装置连接，所述螺旋挤出机的上方设有多个散热孔；所述螺旋挤出机与所述成型箱之间设
