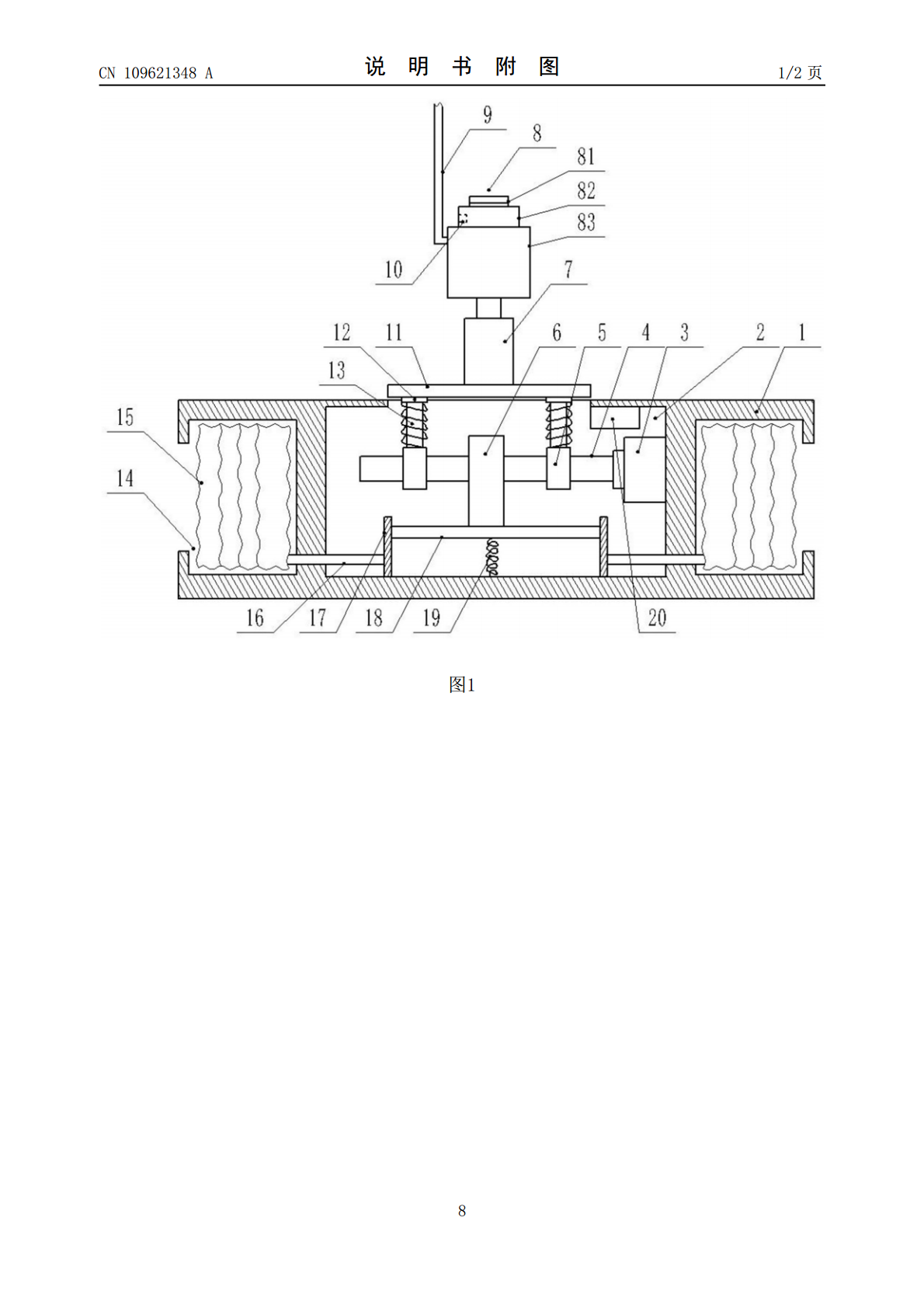

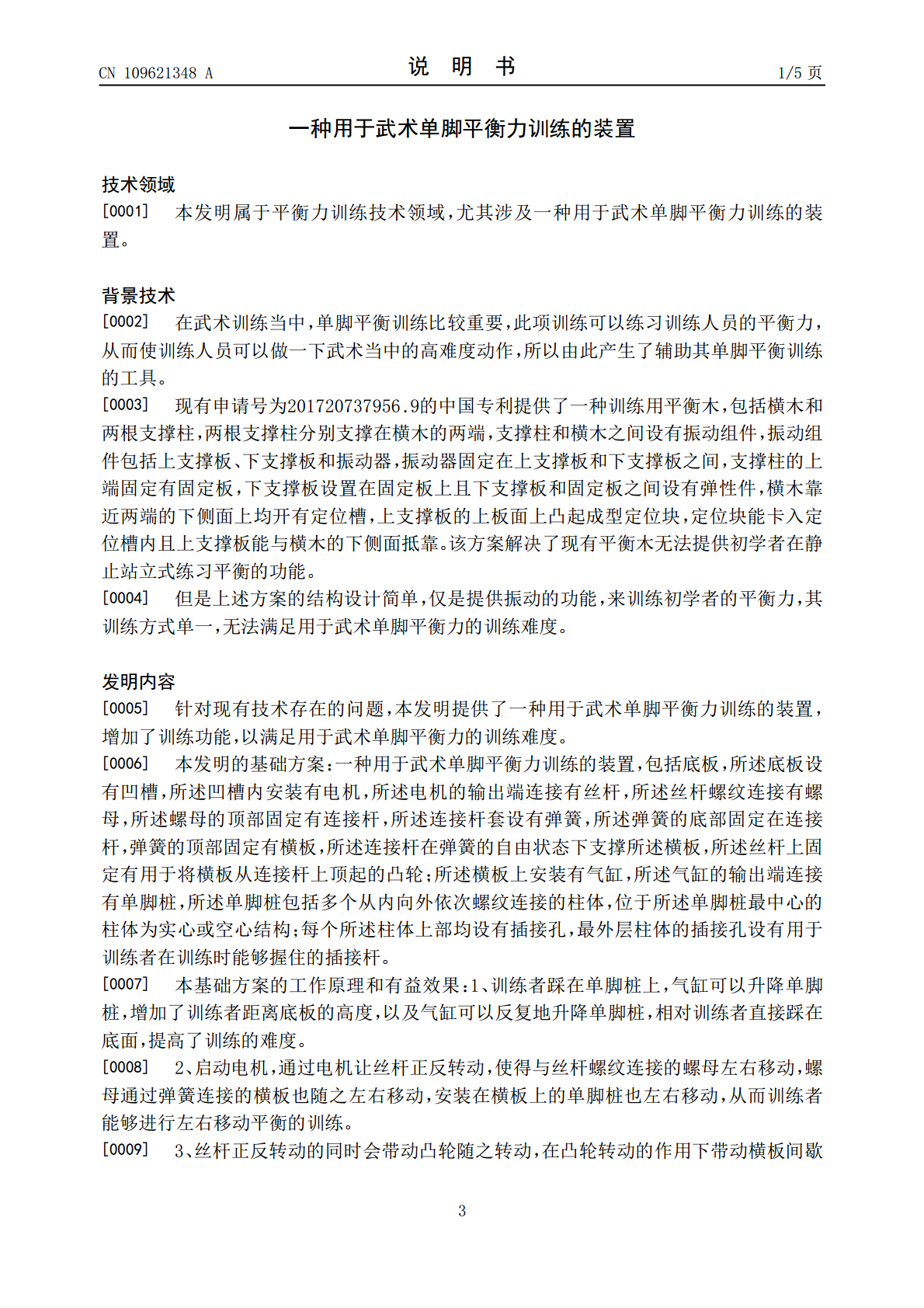

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109621348A(43)申请公布日2019.04.16(21)申请号201811509446.1(22)申请日2018.12.11(71)申请人吉首大学地址416000湖南省湘西土家族苗族自治州吉首市人民南路120号(72)发明人袁安发(74)专利代理机构重庆市信立达专利代理事务所(普通合伙)50230代理人包晓静(51)Int.Cl.A63B69/00(2006.01)A63B26/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种用于武术单脚平衡力训练的装置(57)摘要本发明属于平衡力训练技术领域，公开了一种用于武术单脚平衡力训练的装置，包括底板，所述底板设有凹槽，所述凹槽内安装有电机，所述电机的输出端连接有丝杆，所述丝杆螺纹连接有螺母，所述螺母的顶部固定有连接杆，所述连接杆套设有弹簧，所述弹簧的底部固定在连接杆，弹簧的顶部固定有横板，所述连接杆在弹簧的自由状态下支撑所述横板，所述丝杆上固定有用于将横板从连接杆上顶起的凸轮；所述横板上安装有气缸，所述气缸的输出端连接有单脚桩。本发明增加了训练功能，以满足用于武术单脚平衡力的训练难度。CN109621348ACN109621348A权利要求书1/1页1.一种用于武术单脚平衡力训练的装置，其特征在于，包括底板(1)，所述底板(1)设有凹槽(2)，所述凹槽(2)内安装有电机(3)，所述电机(3)的输出端连接有丝杆(4)，所述丝杆(4)螺纹连接有螺母(5)，所述螺母(5)的顶部固定有连接杆(13)，所述连接杆(13)套设有弹簧，所述弹簧的底部固定在连接杆(13)，弹簧的顶部固定有横板(11)，所述连接杆(13)在弹簧的自由状态下支撑所述横板(11)，所述丝杆(4)上固定有用于将横板(11)从连接杆(13)上顶起的凸轮(6)；所述横板(11)上安装有气缸(7)，所述气缸(7)的输出端连接有单脚桩(8)，所述单脚桩(8)包括多个从内向外依次螺纹连接的柱体，位于所述单脚桩(8)最中心的柱体为实心或空心结构；每个所述柱体上部均设有插接孔(10)，最外层柱体的插接孔(10)设有用于训练者在训练时能够握住的插接杆(9)。2.根据权利要求1所述的用于武术单脚平衡力训练的装置，其特征在于，位于所述单脚桩(8)最中心的柱体的顶部圆面面积小于单脚脚底的面积。3.根据权利要求2所述的用于武术单脚平衡力训练的装置，其特征在于，所述凸轮(6)固定在丝杆(4)的中部，所述螺母(5)包括两个，两个螺母(5)以所述凸轮(6)的中部对称设置。4.根据权利要求1所述的用于武术单脚平衡力训练的装置，其特征在于，所述底板(1)的两端部均设有装有气囊(15)的容纳槽(14)，所述凸轮(6)的下方设有上下端部为开口的活塞缸(17)，所述活塞缸(17)的下端部固定在所述凹槽(2)底面，所述活塞缸(17)内设有能够受到所述凸轮(6)下压的活塞(18)，活塞(18)的下表面与凹槽(2)底面之间连接有压簧(19)，活塞(18)在压簧(19)的自由状态下与活塞缸(17)的上端部之间留有缝隙；活塞缸(17)的两侧通过气管(16)分别连通底板(1)两端的气囊(15)，所述气管(16)内设有仅向气囊(15)方向打开的单向阀；所述气囊(15)设有能够开闭的出气口。5.根据权利要求1所述的用于武术单脚平衡力训练的装置，其特征在于，还包括控制器(20)，所述控制器(20)用于控制气缸(7)的升降和电机(3)的正反转。6.根据权利要求1-5任一项所述的用于武术单脚平衡力训练的装置，其特征在于，所述连接杆(13)为可伸缩结构。7.根据权利要求6所述的用于武术单脚平衡力训练的装置，其特征在于，所述连接杆(13)顶部和横板(11)底面之间设有缓冲垫(12)。8.根据权利要求1所述的用于武术单脚平衡力训练的装置，其特征在于，所述插接孔(10)设有第一磁铁，所述插接杆(9)与插接孔(10)接触的部位设有与第一磁铁相吸的第二磁铁。2CN109621348A说明书1/5页一种用于武术单脚平衡力训练的装置技术领域[0001]本发明属于平衡力训练技术领域，尤其涉及一种用于武术单脚平衡力训练的装置。背景技术[0002]在武术训练当中，单脚平衡训练比较重要，此项训练可以练习训练人员的平衡力，从而使训练人员可以做一下武术当中的高难度动作，所以由此产生了辅助其单脚平衡训练的工具。[0003]现有申请号为201720737956.9的中国专利提供了一种训练用平衡木，包括横木和两根支撑柱，两根支撑柱分别支撑在横木的两端，支撑柱和横木之间设有振动组件，振动组件包括上支撑板、下支撑板和振动器，振动器固定在上支撑板和下支撑板之间，支撑柱的上端固定有固定板，下支撑板设置在固定板上且
