一种废旧导线的芯线剥出器.pdf

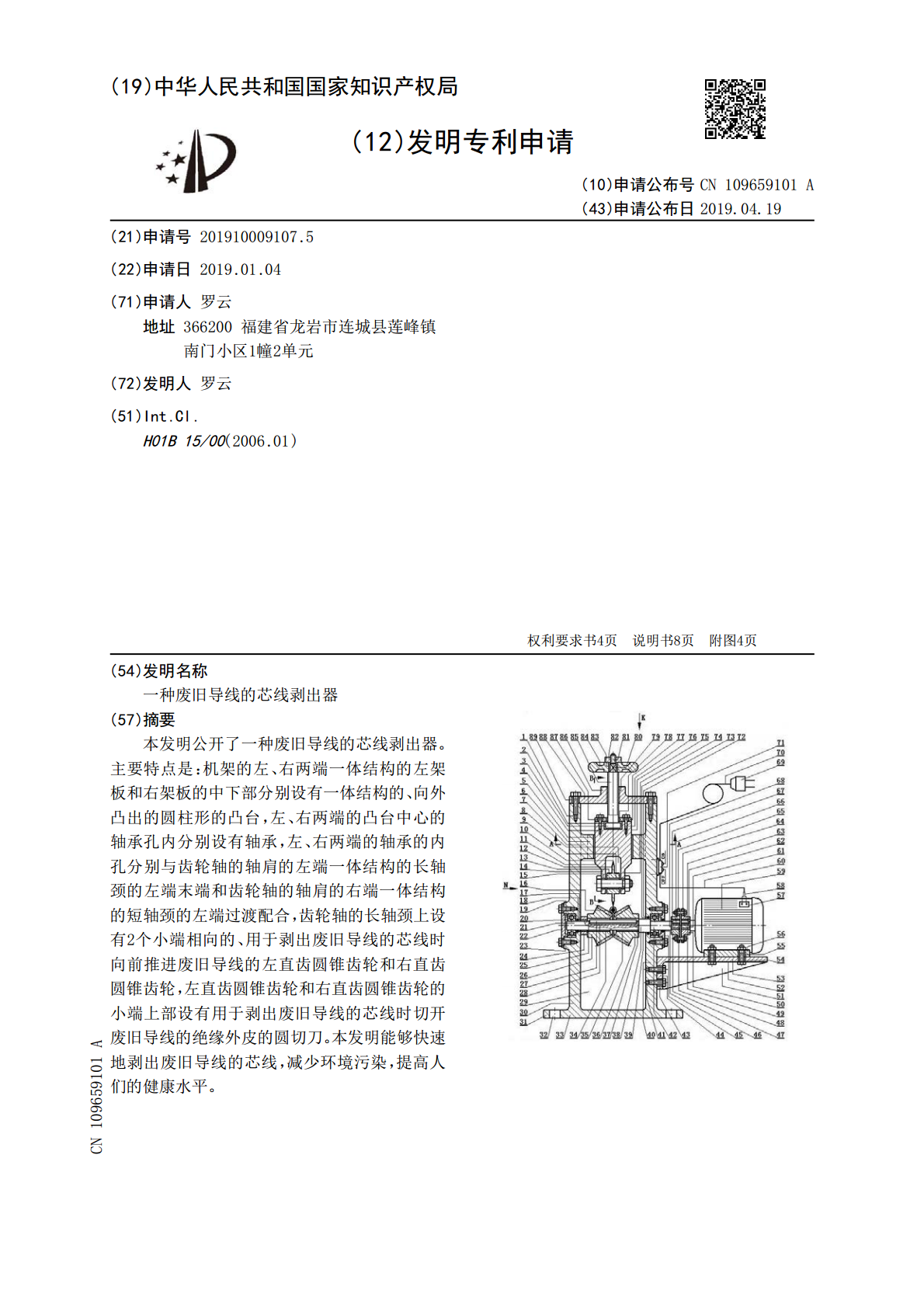

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109659101A(43)申请公布日2019.04.19(21)申请号201910009107.5(22)申请日2019.01.04(71)申请人罗云地址366200福建省龙岩市连城县莲峰镇南门小区1幢2单元(72)发明人罗云(51)Int.Cl.H01B15/00(2006.01)权利要求书4页说明书8页附图4页(54)发明名称一种废旧导线的芯线剥出器(57)摘要本发明公开了一种废旧导线的芯线剥出器。主要特点是：机架的左、右两端一体结构的左架板和右架板的中下部分别设有一体结构的、向外凸出的圆柱形的凸台，左、右两端的凸台中心的轴承孔内分别设有轴承，左、右两端的轴承的内孔分别与齿轮轴的轴肩的左端一体结构的长轴颈的左端末端和齿轮轴的轴肩的右端一体结构的短轴颈的左端过渡配合，齿轮轴的长轴颈上设有2个小端相向的、用于剥出废旧导线的芯线时向前推进废旧导线的左直齿圆锥齿轮和右直齿圆锥齿轮，左直齿圆锥齿轮和右直齿圆锥齿轮的小端上部设有用于剥出废旧导线的芯线时切开废旧导线的绝缘外皮的圆切刀。本发明能够快速地剥出废旧导线的芯线，减少环境污染，提高人们的健康水平。CN109659101ACN109659101A权利要求书1/4页1.一种废旧导线的芯线剥出器，由圆切刀（12）、第一橡胶密封圈（18）、轴承（20）、左端盖（22）、挡圈（24）、左直齿圆锥齿轮（26）、第一平键（27）、机架（33）、右直齿圆锥齿轮（36）、齿轮轴（39）、右端盖（45）、左半联轴器（47）、右半联轴器（50）、电机支架（52）、电机（59）、导线（60）、第二平键（63）、第三平键（66）、插头（69）、插头线（70）、开关（71）、第二橡胶密封圈（72）、刀架（75）、封板（77）、锁紧螺母（82）、手轮（84）、螺杆（85）和上盖板（88）构成，其特征在于：机架（33）的左、右两端一体结构的左架板（30）和右架板（40）的中下部分别设有一体结构的、向外凸出的圆柱形的凸台（23），左、右两端的凸台（23）的中心分别设有轴承孔（19），左、右两端的轴承孔（19）内分别设有轴承（20），左、右两端的轴承（20）的内孔分别与齿轮轴（39）的轴肩（38）的左端一体结构的长轴颈（21）的左端末端和齿轮轴（39）的轴肩（38）的右端一体结构的短轴颈（42）的左端过渡配合，齿轮轴（39）的长轴颈（21）上设有2个小端相向的、用于剥出废旧导线（16）的芯线时向前推进废旧导线（16）的左直齿圆锥齿轮（26）和右直齿圆锥齿轮（36），左直齿圆锥齿轮（26）和右直齿圆锥齿轮（36）的小端上部设有用于剥出废旧导线（16）的芯线时切开废旧导线（16）的绝缘外皮的圆切刀（12）。2.根据权利要求1所述的一种废旧导线的芯线剥出器，其特征在于：左直齿圆锥齿轮（26）的中心孔A（34）和右直齿圆锥齿轮（36）的中心孔B（35）与齿轮轴（39）的长轴颈（21）过渡配合；所述的齿轮轴（39）的长轴颈（21）的径向上端设有长凹键槽（28），长凹键槽（28）的前、后槽壁面分别与第一平键（27）的前、后端面的下端紧配合；所述的第一平键（27）的前、后端面的上端的左部分与左直齿圆锥齿轮（26）的中心孔A（34）的上端孔壁面上的键槽A（25）的前、后槽壁面紧配合，第一平键（27）的前、后端面的上端的右部分与右直齿圆锥齿轮（36）的中心孔B（35）的上端孔壁面上的键槽B（37）的前、后槽壁面紧配合；所述的左直齿圆锥齿轮（26）的左端设有挡圈（24），挡圈（24）的内孔与齿轮轴（39）的长轴颈（21）动配合，挡圈（24）左、右方向的厚度小于左架板（30）的右端面到左直齿圆锥齿轮（26）的圆环左端面之间的宽度0.05～0.15mm；所述的左直齿圆锥齿轮（26）、右直齿圆锥齿轮（36）、第一平键（27）和挡圈（24）设在机架（33）的左架板（30）和右架板（40）之间的空间（29）内；所述的左直齿圆锥齿轮（26）和右直齿圆锥齿轮（36）由45号钢制成，左直齿圆锥齿轮（26）和右直齿圆锥齿轮（36）的模数m均为1.5，齿数Z均为43，大端分度圆直径均为64.5mm，左直齿圆锥齿轮（26）和右直齿圆锥齿轮（36）的尺寸完全相同；所述的左、右两端的轴承（20）的外径分别与机架（33）的左架板（30）和右架板（40）的中下部的凸台（23）中心的轴承孔（19）过渡配合；所述的机架（33）的左架板（30）的中下部的凸台（23）的左端设有左端盖（22），左端盖（22）用3～4枚螺栓锁紧在机架（33）的左架板（30）的中下部的凸台（23）的左端面上，左端盖（22）的右端一体结构的环形凸圈的右端面顶紧在左架板（30）的凸台（23）中心的轴承孔（19）内的轴承
