一种可调节式供墨泵.pdf

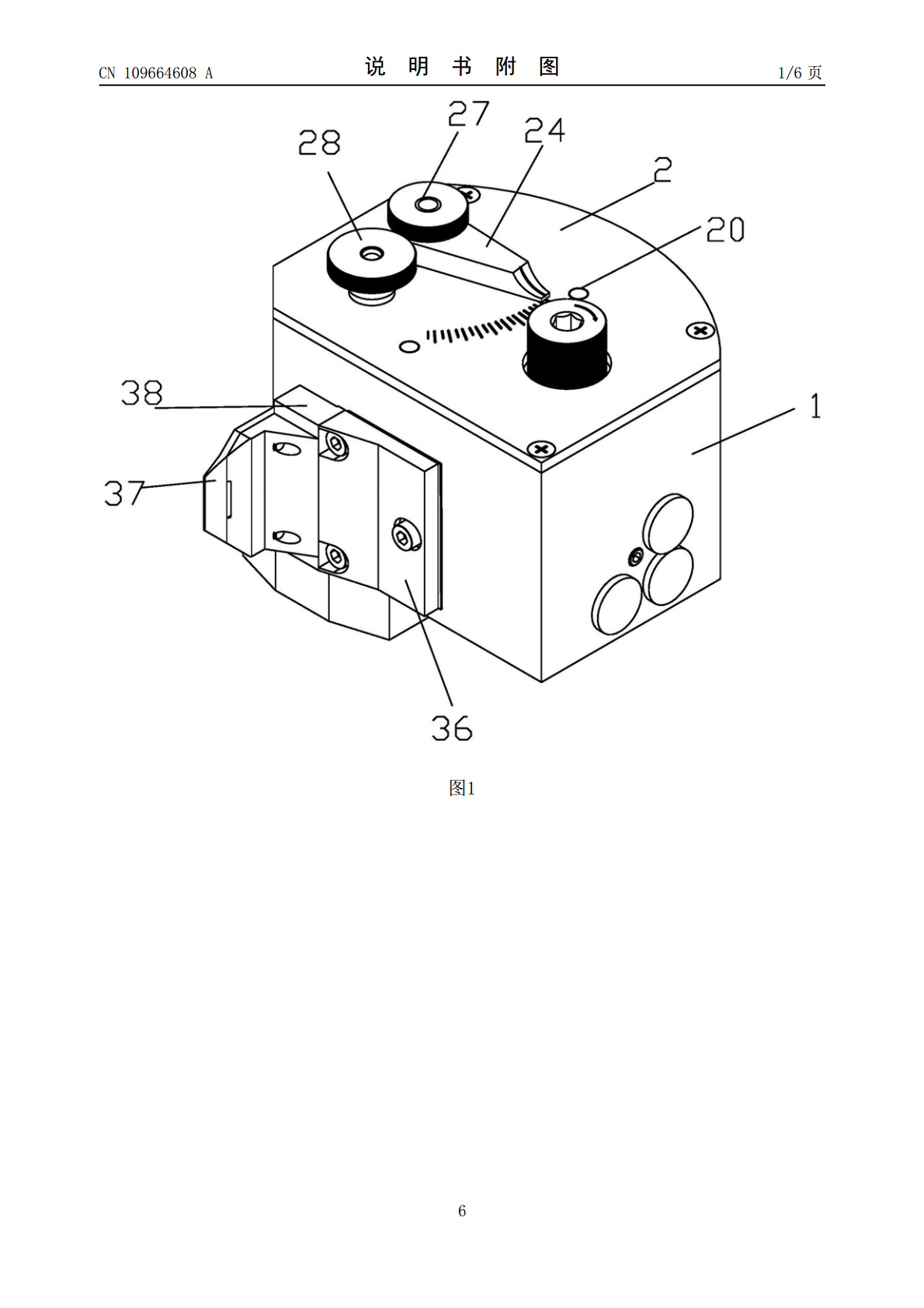

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109664608A(43)申请公布日2019.04.23(21)申请号201811481418.3(22)申请日2018.12.05(71)申请人安徽银汉机电科技有限公司地址233000安徽省蚌埠市新区兴旺路600号(72)发明人王万年唐洪珍王天甜唐慧李勇张兴孙会昌刘启峰石兆蚌(74)专利代理机构合肥中博知信知识产权代理有限公司34142代理人吴栋杰(51)Int.Cl.B41F31/02(2006.01)权利要求书1页说明书3页附图6页(54)发明名称一种可调节式供墨泵(57)摘要本发明公开了一种可调节式供墨泵，该供墨泵包括：壳体，所述壳体包括一容器、异形涂墨体以及一面板，所述面板可拆卸式设置于所述容器上方，所述异形涂墨体设置于所述容器的前端；传动调节组件，所述传动调节组件设置于所述容器内；微型齿轮泵，所述微型齿轮泵设置于所述容器内，且微型齿轮泵连接所述传动调节组件，本发明所提供的机械可调节式供墨泵主要用于自动化生产线上连续不断进行供墨以及给丝束上油功能，实现油墨涂覆功能。其特点是通断更加快捷，可控性更高，密封性更好，使用寿命更长，同时方便调节，应用范围广，满足用户高水平的自动化要求。CN109664608ACN109664608A权利要求书1/1页1.一种可调节式供墨泵，其特征在于：该供墨泵包括：壳体，所述壳体包括一容器(1)、异形涂墨器以及一面板(2)，所述面板(2)可拆卸式设置于所述容器(1)上方，所述异形涂墨器设置于所述容器(1)的前端；传动调节组件，所述传动调节组件设置于所述容器(1)内；微型齿轮泵(3)，所述微型齿轮泵(3)设置于所述容器(1)内，且微型齿轮泵(3)连接所述传动调节组件。2.根据权利要求1所述的一种可调节式供墨泵，其特征在于：所述传动组件包括设置于所述容器(1)内的偏心轮(29)以及与所述微型齿轮泵(3)连接的棘轮座(9)，所述棘轮座(9)上设置有单向棘轮装置(10)，所述单向棘轮装置(10)通过棘轮座连接销钉(15)与L型连接板(13)的第一端可转动式连接，所述L型连接板(13)的第二端通过弧形板连接销钉(14)与弧形连接板(17)连接的第一端连接，所述弧形连接板(17)的第二端与指针控制支架(16)连接，所述偏心轮(29)与所述微型齿轮泵(3)相对设置，且偏心轮(29)的一侧通过传动块铜套(19)设置有传动块(18)，所述传动块(18)通过所述弧形板连接销钉(14)分别与所述L型连接板(13)的第二端、所述弧形连接板(17)第一端连接。3.根据权利要求1所述的一种可调节式供墨泵，其特征在于：所述异形涂墨器包括平板异形通墨体(36)以及与所述平板异形通墨体(36)连通的直角异形涂墨体(38)，所述平板异形通墨体(36)螺栓设置在所述容器(1)外壁，所述直角异形涂墨体(38)螺栓设置在所述平板异形通墨体(3)的出墨端，且直角异形涂墨体的直角端设置有压板(37)。4.根据权利要求2所述的一种可调节式供墨泵，其特征在于：所述偏心轮(29)的另一侧通过铜套(30)设置有测试手柄(28)，所述指针控制支架(16)通过月牙板销轴(22)连接有控制指针(24)，所述控制指针(24)上设置有指针手柄(27)，所述控制指针(24)位于所述面板(2)表面，且面板(2)表面设有刻度(201)，所述刻度(201)的两端设有限位销(20)。5.根据权利要求2所述的一种可调节式供墨泵，其特征在于：所述棘轮座(9)上设置有调节手柄(8)。6.根据权利要求3所述的一种可调节式供墨泵，其特征在于：所述平板异形通墨体(36)与所述容器(1)外壁之间设有硅胶垫(35)。2CN109664608A说明书1/3页一种可调节式供墨泵技术领域：[0001]本发明涉及供墨泵领域，具体涉及一种可调节式供墨泵。背景技术：[0002]目前国内制药、食品、机械、轻工等行业自动化程度越来越高，很多行业需要大量印刷涂油墨装置，相应对自动化线上对涂油墨装置的可控性、灵敏性要求也随之提高。供墨泵作为在生产中的主要涂油墨部件，不但要求其能承担涂油墨的基本功能，而且对其可控性与灵敏性也有很高的要求。一般情况下现有的类似规格的泵普遍压力低、流量小、精度低，可调范围较窄，而且只能非线性调节，关键部件易损坏，使用寿命不长。[0003]对此，本发明通过对多种结构进行设计优化，对传动装置进行重新设计，设计了新型机械可调节式供墨泵，使生产使用更加灵活与简便。发明内容：[0004]本发明所要解决的技术问题在于提供一种能够可调范围广，且能够线性调节一种可调节式供墨泵。[0005]本发明所要解决的技术问题采用以下的技术方案来实现：一种可调节式供墨泵，该供墨泵包括：[0006]壳体，所述壳体包括一容器、
