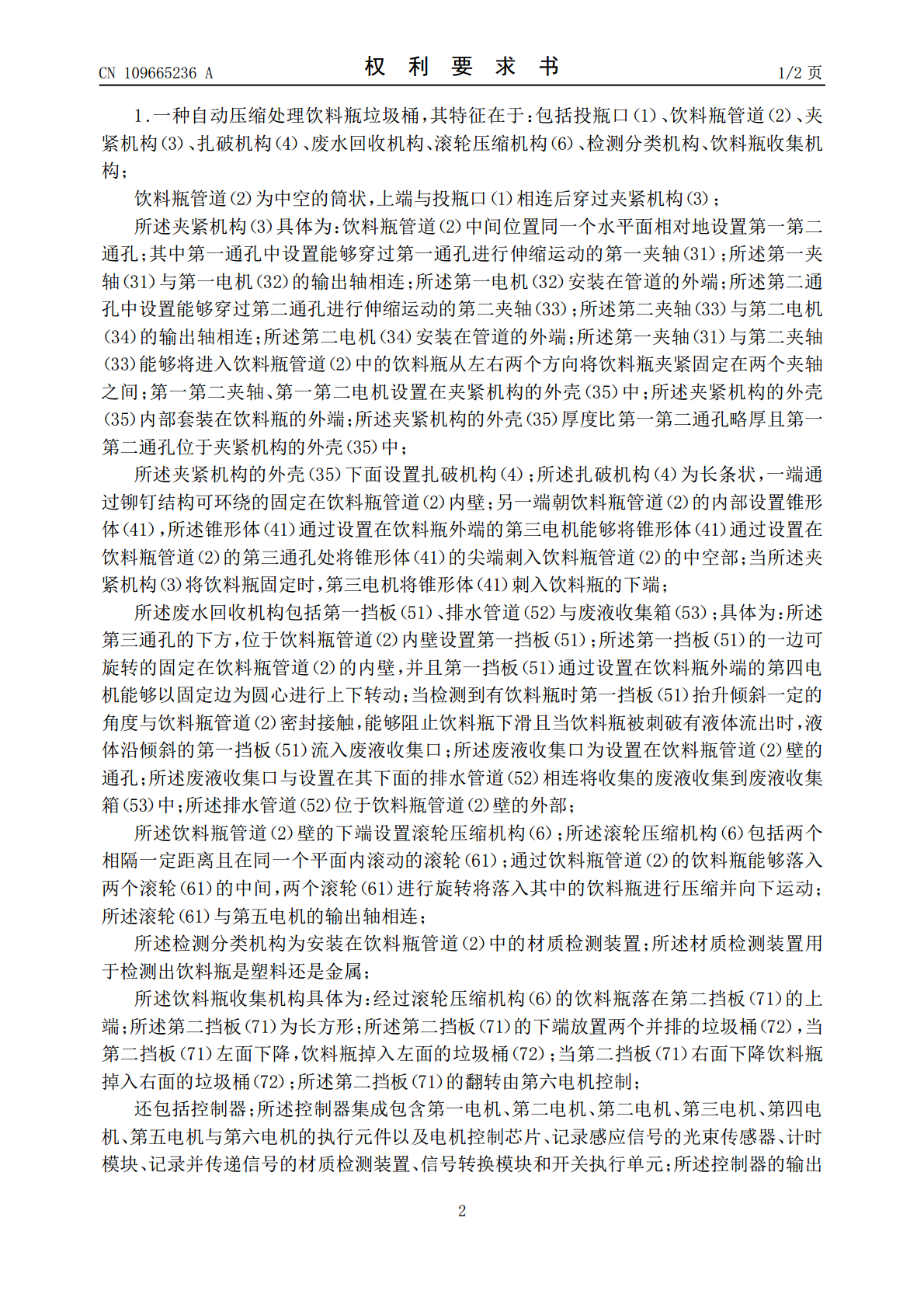

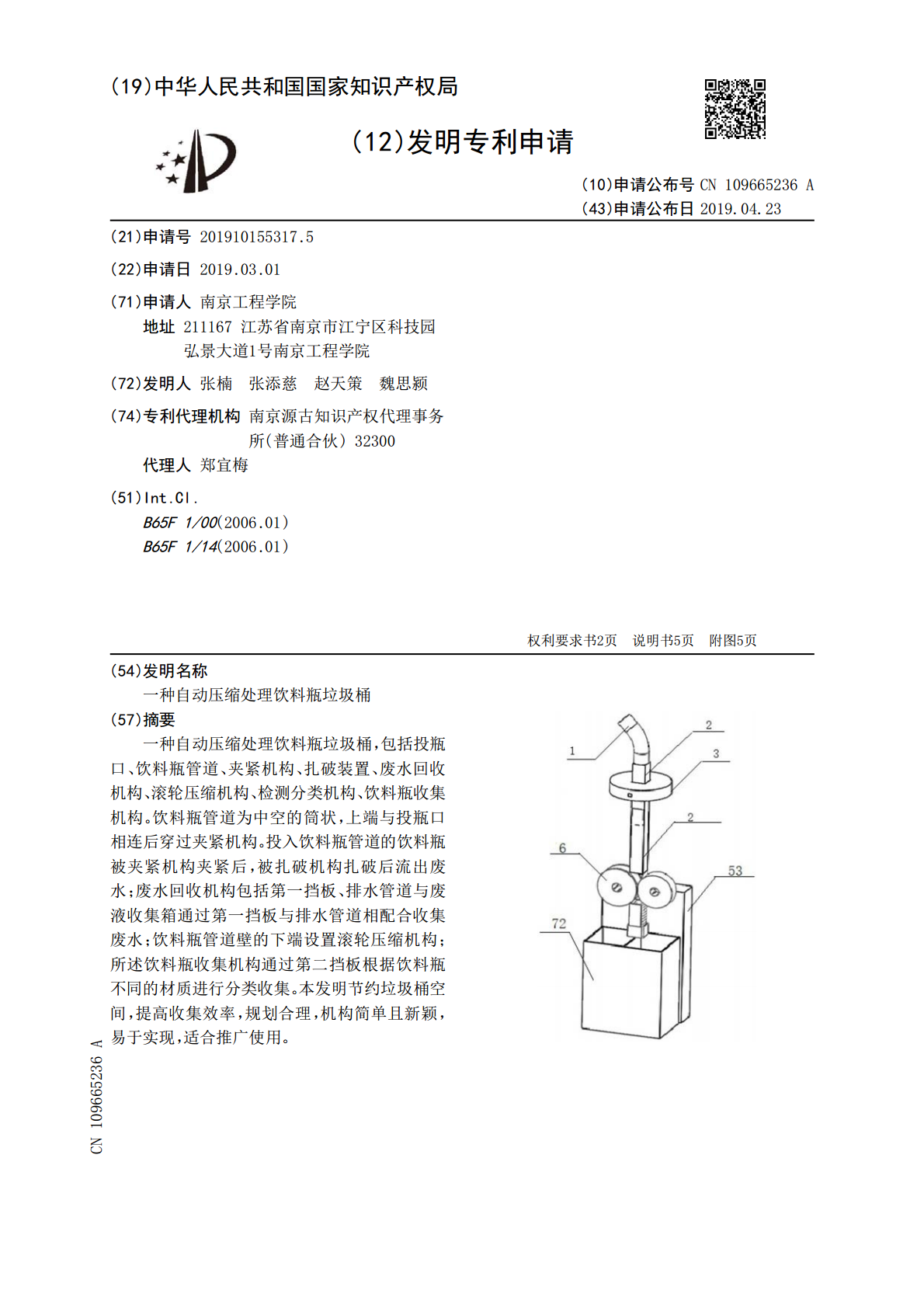

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109665236A(43)申请公布日2019.04.23(21)申请号201910155317.5(22)申请日2019.03.01(71)申请人南京工程学院地址211167江苏省南京市江宁区科技园弘景大道1号南京工程学院(72)发明人张楠张添慈赵天策魏思颍(74)专利代理机构南京源古知识产权代理事务所(普通合伙)32300代理人郑宜梅(51)Int.Cl.B65F1/00(2006.01)B65F1/14(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种自动压缩处理饮料瓶垃圾桶(57)摘要一种自动压缩处理饮料瓶垃圾桶，包括投瓶口、饮料瓶管道、夹紧机构、扎破装置、废水回收机构、滚轮压缩机构、检测分类机构、饮料瓶收集机构。饮料瓶管道为中空的筒状，上端与投瓶口相连后穿过夹紧机构。投入饮料瓶管道的饮料瓶被夹紧机构夹紧后，被扎破机构扎破后流出废水；废水回收机构包括第一挡板、排水管道与废液收集箱通过第一挡板与排水管道相配合收集废水；饮料瓶管道壁的下端设置滚轮压缩机构；所述饮料瓶收集机构通过第二挡板根据饮料瓶不同的材质进行分类收集。本发明节约垃圾桶空间，提高收集效率，规划合理，机构简单且新颖，易于实现，适合推广使用。CN109665236ACN109665236A权利要求书1/2页1.一种自动压缩处理饮料瓶垃圾桶，其特征在于：包括投瓶口（1）、饮料瓶管道（2）、夹紧机构（3）、扎破机构（4）、废水回收机构、滚轮压缩机构（6）、检测分类机构、饮料瓶收集机构；饮料瓶管道（2）为中空的筒状，上端与投瓶口（1）相连后穿过夹紧机构（3）；所述夹紧机构（3）具体为：饮料瓶管道（2）中间位置同一个水平面相对地设置第一第二通孔；其中第一通孔中设置能够穿过第一通孔进行伸缩运动的第一夹轴（31）；所述第一夹轴（31）与第一电机（32）的输出轴相连；所述第一电机（32）安装在管道的外端；所述第二通孔中设置能够穿过第二通孔进行伸缩运动的第二夹轴（33）；所述第二夹轴（33）与第二电机（34）的输出轴相连；所述第二电机（34）安装在管道的外端；所述第一夹轴（31）与第二夹轴（33）能够将进入饮料瓶管道（2）中的饮料瓶从左右两个方向将饮料瓶夹紧固定在两个夹轴之间；第一第二夹轴、第一第二电机设置在夹紧机构的外壳（35）中；所述夹紧机构的外壳（35）内部套装在饮料瓶的外端；所述夹紧机构的外壳（35）厚度比第一第二通孔略厚且第一第二通孔位于夹紧机构的外壳（35）中；所述夹紧机构的外壳（35）下面设置扎破机构（4）；所述扎破机构（4）为长条状，一端通过铆钉结构可环绕的固定在饮料瓶管道（2）内壁；另一端朝饮料瓶管道（2）的内部设置锥形体（41），所述锥形体（41）通过设置在饮料瓶外端的第三电机能够将锥形体（41）通过设置在饮料瓶管道（2）的第三通孔处将锥形体（41）的尖端刺入饮料瓶管道（2）的中空部；当所述夹紧机构（3）将饮料瓶固定时，第三电机将锥形体（41）刺入饮料瓶的下端；所述废水回收机构包括第一挡板（51）、排水管道（52）与废液收集箱（53）；具体为：所述第三通孔的下方，位于饮料瓶管道（2）内壁设置第一挡板（51）；所述第一挡板（51）的一边可旋转的固定在饮料瓶管道（2）的内壁，并且第一挡板（51）通过设置在饮料瓶外端的第四电机能够以固定边为圆心进行上下转动；当检测到有饮料瓶时第一挡板（51）抬升倾斜一定的角度与饮料瓶管道（2）密封接触，能够阻止饮料瓶下滑且当饮料瓶被刺破有液体流出时，液体沿倾斜的第一挡板（51）流入废液收集口；所述废液收集口为设置在饮料瓶管道（2）壁的通孔；所述废液收集口与设置在其下面的排水管道（52）相连将收集的废液收集到废液收集箱（53）中；所述排水管道（52）位于饮料瓶管道（2）壁的外部；所述饮料瓶管道（2）壁的下端设置滚轮压缩机构（6）；所述滚轮压缩机构（6）包括两个相隔一定距离且在同一个平面内滚动的滚轮（61）；通过饮料瓶管道（2）的饮料瓶能够落入两个滚轮（61）的中间，两个滚轮（61）进行旋转将落入其中的饮料瓶进行压缩并向下运动；所述滚轮（61）与第五电机的输出轴相连；所述检测分类机构为安装在饮料瓶管道（2）中的材质检测装置；所述材质检测装置用于检测出饮料瓶是塑料还是金属；所述饮料瓶收集机构具体为：经过滚轮压缩机构（6）的饮料瓶落在第二挡板（71）的上端；所述第二挡板（71）为长方形；所述第二挡板（71）的下端放置两个并排的垃圾桶（72），当第二挡板（71）左面下降，饮料瓶掉入左面的垃圾桶（72）；当第二挡板（71）右面下降饮料瓶掉入右面的垃圾桶（72）；所述第二挡板（71）的翻转由第六电机控制；还包括控制器；所述控制器集成包含第一电机、第
