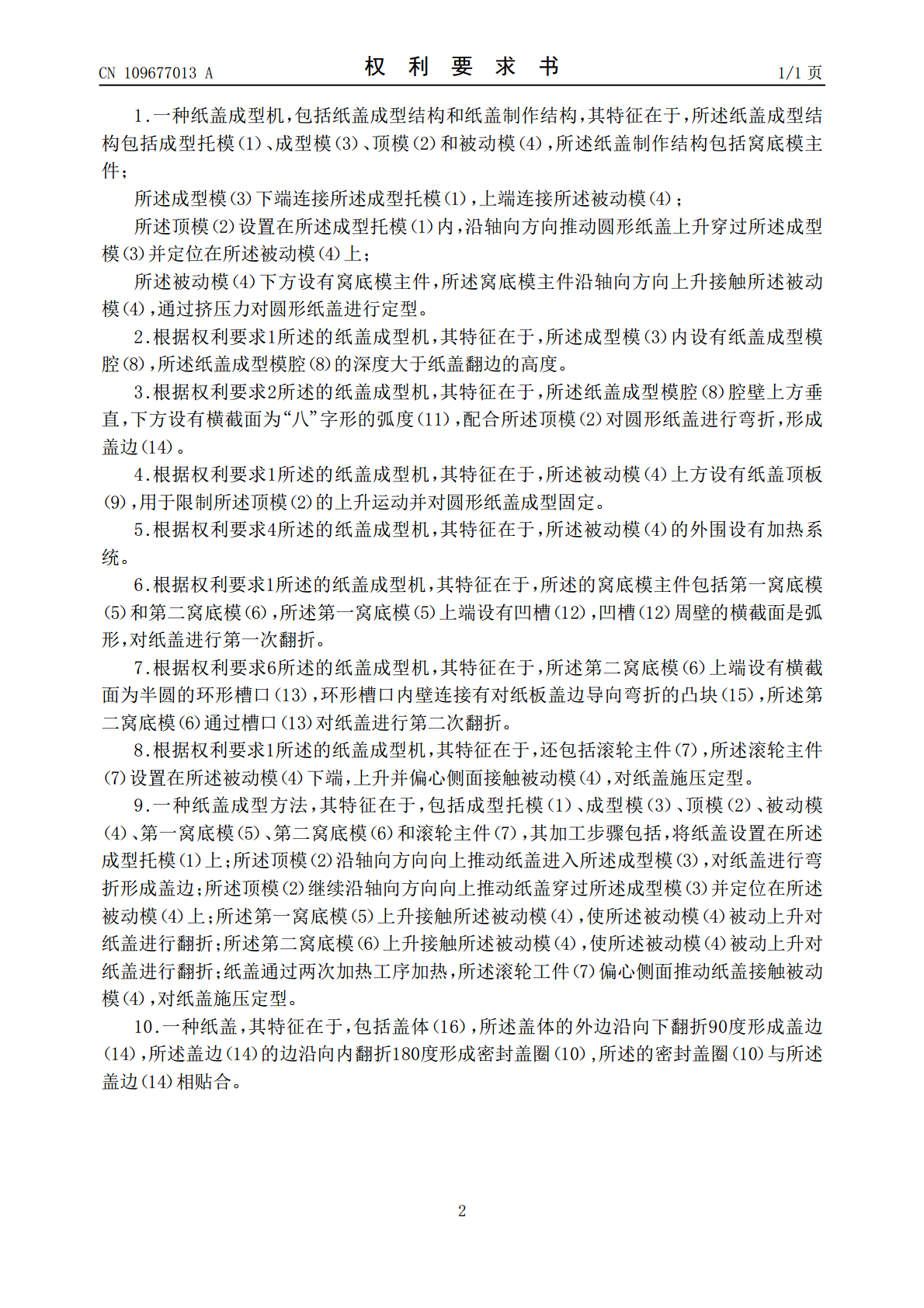

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109677013A(43)申请公布日2019.04.26(21)申请号201811502176.1(22)申请日2018.12.10(71)申请人浙江国豪机械有限公司地址325000浙江省温州市平阳县滨海新区海泽路256号(72)发明人陈文蛟刘勇江(74)专利代理机构温州金瓯专利事务所(普通合伙)33237代理人黄肇平(51)Int.Cl.B31D1/00(2017.01)B65D43/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种纸盖成型机及纸盖成型方法及纸盖(57)摘要本发明公开了一种纸盖成型机及纸盖成型方法及纸盖，主要解决了纸盖制作时耗材大产能低等问题，包括圆形纸盖成型结构和圆形纸盖制作结构。对圆形纸板加工制作成圆形纸盖。将纸板放置在成型托模上，通过顶模上升运动推动圆形纸盖穿过成型模定位在被动模上，窝底模上升接触被动模对纸板进行翻折，经过加热处理后通过滚轮的挤压力对加工纸板定型成所需的圆形纸盖。整套加工设备能同时对纸板进行制作加工与纸盖成型，提高产能的同时降低了材耗，从而节约了成本，且可实行定制的模式。CN109677013ACN109677013A权利要求书1/1页1.一种纸盖成型机，包括纸盖成型结构和纸盖制作结构，其特征在于，所述纸盖成型结构包括成型托模（1）、成型模（3）、顶模（2）和被动模（4），所述纸盖制作结构包括窝底模主件；所述成型模（3）下端连接所述成型托模（1），上端连接所述被动模（4）；所述顶模（2）设置在所述成型托模（1）内，沿轴向方向推动圆形纸盖上升穿过所述成型模（3）并定位在所述被动模（4）上；所述被动模（4）下方设有窝底模主件，所述窝底模主件沿轴向方向上升接触所述被动模（4），通过挤压力对圆形纸盖进行定型。2.根据权利要求1所述的纸盖成型机，其特征在于，所述成型模（3）内设有纸盖成型模腔（8），所述纸盖成型模腔（8）的深度大于纸盖翻边的高度。3.根据权利要求2所述的纸盖成型机，其特征在于，所述纸盖成型模腔（8）腔壁上方垂直，下方设有横截面为“八”字形的弧度（11），配合所述顶模（2）对圆形纸盖进行弯折，形成盖边（14）。4.根据权利要求1所述的纸盖成型机，其特征在于，所述被动模（4）上方设有纸盖顶板（9），用于限制所述顶模（2）的上升运动并对圆形纸盖成型固定。5.根据权利要求4所述的纸盖成型机，其特征在于，所述被动模（4）的外围设有加热系统。6.根据权利要求1所述的纸盖成型机，其特征在于，所述的窝底模主件包括第一窝底模（5）和第二窝底模（6），所述第一窝底模（5）上端设有凹槽（12），凹槽（12）周壁的横截面是弧形，对纸盖进行第一次翻折。7.根据权利要求6所述的纸盖成型机，其特征在于，所述第二窝底模（6）上端设有横截面为半圆的环形槽口（13），环形槽口内壁连接有对纸板盖边导向弯折的凸块（15），所述第二窝底模（6）通过槽口（13）对纸盖进行第二次翻折。8.根据权利要求1所述的纸盖成型机，其特征在于，还包括滚轮主件（7），所述滚轮主件（7）设置在所述被动模（4）下端，上升并偏心侧面接触被动模（4），对纸盖施压定型。9.一种纸盖成型方法，其特征在于，包括成型托模（1）、成型模（3）、顶模（2）、被动模（4）、第一窝底模（5）、第二窝底模（6）和滚轮主件（7），其加工步骤包括，将纸盖设置在所述成型托模（1）上；所述顶模（2）沿轴向方向向上推动纸盖进入所述成型模（3），对纸盖进行弯折形成盖边；所述顶模（2）继续沿轴向方向向上推动纸盖穿过所述成型模（3）并定位在所述被动模（4）上；所述第一窝底模（5）上升接触所述被动模（4），使所述被动模（4）被动上升对纸盖进行翻折；所述第二窝底模（6）上升接触所述被动模（4），使所述被动模（4）被动上升对纸盖进行翻折；纸盖通过两次加热工序加热，所述滚轮工件（7）偏心侧面推动纸盖接触被动模（4），对纸盖施压定型。10.一种纸盖，其特征在于，包括盖体（16），所述盖体的外边沿向下翻折90度形成盖边（14），所述盖边（14）的边沿向内翻折180度形成密封盖圈（10）,所述的密封盖圈（10）与所述盖边（14）相贴合。2CN109677013A说明书1/4页一种纸盖成型机及纸盖成型方法及纸盖所属技术领域[0001]本发明涉及纸盖领域，尤其是一种纸盖成型机及纸盖成型方法及纸盖。背景技术[0002]随着经济的快速发展，人们的生活质量在不断的提升，多元文化的推动下出现了大量的快餐产品，这些快餐产品需要一次性容器来盛装销售。这种一次性容器泛用于杯面、速溶咖啡、奶茶等，为了不使内部的液体或盛装物露出，一般都会使用盖子进行封盖。一般的盖子都是由塑料制成，制作工艺简单，可以长久的保持形状
