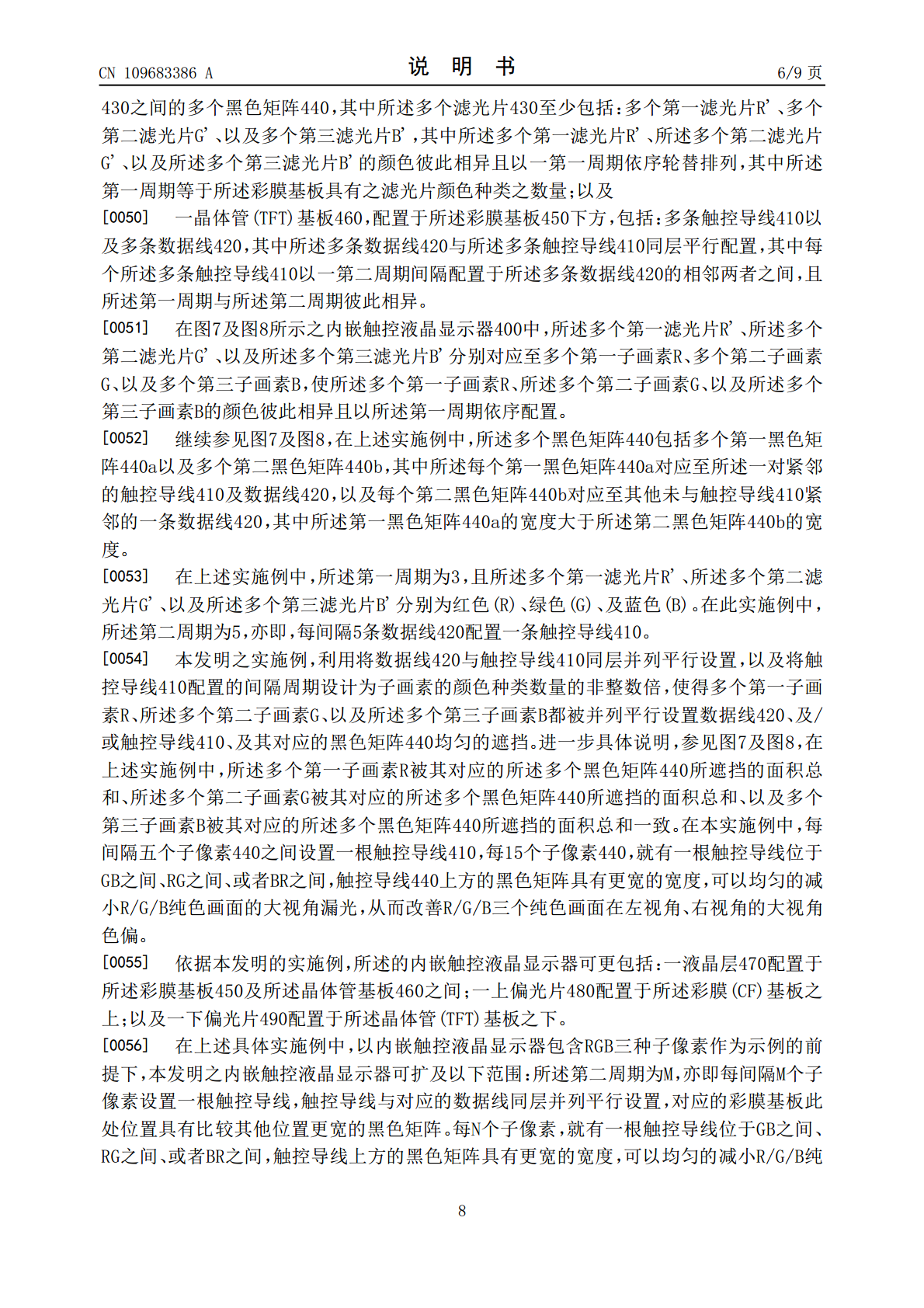

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109683386A(43)申请公布日2019.04.26(21)申请号201910127533.9(22)申请日2019.02.20(71)申请人武汉华星光电技术有限公司地址430079湖北省武汉市东湖开发区高新大道666号生物城C5栋(72)发明人唐岳军李雪云(74)专利代理机构深圳翼盛智成知识产权事务所(普通合伙)44300代理人黄威(51)Int.Cl.G02F1/1335(2006.01)G02F1/1333(2006.01)G02F1/1343(2006.01)权利要求书1页说明书9页附图5页(54)发明名称内嵌触控液晶显示器(57)摘要本发明公开一种内嵌触控液晶显示器，包括；一彩膜(CF)基板，包括多个第一滤光片、多个第二滤光片、以及多个第三滤光片，所述三种滤光片颜色彼此相异且以一第一周期依序轮替排列，其中所述第一周期等于所述彩膜基板具有之滤光片颜色种类之数量；以及一晶体管(TFT)基板，配置于所述彩膜基板下方，包括：多条触控导线以及多条数据线，其中所述多条数据线与所述多条触控导线同层平行配置，其中每个所述多条触控导线以一第二周期间隔配置于所述多条数据线的相邻两者之间，且所述第一周期与所述第二周期彼此相异，其中所述多个第一滤光片、所述多个第二滤光片、以及所述多个第三滤光片分别对应至三种颜色彼此相异之子画素且以所述第一周期依序配置。CN109683386ACN109683386A权利要求书1/1页1.一种内嵌触控液晶显示器，包括；一彩膜(CF)基板，包括同层配置之多个滤光片以及位于所述多个滤光片之间的多个黑色矩阵，其中所述多个滤光片至少包括：多个第一滤光片、多个第二滤光片、以及多个第三滤光片，其中所述多个第一滤光片、所述多个第二滤光片、以及所述多个第三滤光片的颜色彼此相异且以一第一周期依序轮替排列，其中所述第一周期等于所述彩膜基板具有之滤光片颜色种类之数量；以及一晶体管(TFT)基板，配置于所述彩膜基板下方，包括：多条触控导线以及多条数据线，其中所述多条数据线与所述多条触控导线同层平行配置，其中每个所述多条触控导线以一第二周期间隔配置于所述多条数据线的相邻两者之间，且所述第一周期与所述第二周期彼此相异，其中所述多个第一滤光片、所述多个第二滤光片、以及所述多个第三滤光片分别对应至多个第一子画素、多个第二子画素、以及多个第三子画素，使所述多个第一子画素、所述多个第二子画素、以及所述多个第三子画素的颜色彼此相异且以所述第一周期依序配置。2.根据权利要求1所述的内嵌触控液晶显示器，其中所述多个黑色矩阵包括多个第一黑色矩阵以及多个第二黑色矩阵，其中所述多个第一黑色矩阵对应至所述多条触控导线及与所述多条触控导线相邻之部分的所述多条数据线，以及所述多个第二黑色矩阵对应至其他部分的所述多条数据线，其中所述多个第一黑色矩阵的宽度大于所述多个第二黑色矩阵的宽度。3.根据权利要求1所述的内嵌触控液晶显示器，其中所述多个第一子画素被其对应的所述多个黑色矩阵所遮挡的面积总和、所述多个第二子画素被其对应的所述多个黑色矩阵所遮挡的面积总和、以及多个第三子画素被其对应的所述多个黑色矩阵所遮挡的面积总和一致。4.根据权利要求1所述的内嵌触控液晶显示器，其中所述第一周期为3，且所述多个第一滤光片、所述多个第二滤光片、以及所述多个第三滤光片分别为红色(R)、绿色(G)、及蓝色(B)。5.根据权利要求3所述的内嵌触控液晶显示器，其中所述第二周期为非3的倍数。6.根据权利要求3所述的内嵌触控液晶显示器，其中所述第二周期为2的倍数。7.根据权利要求3所述的内嵌触控液晶显示器，其中所述第二周期为5的倍数。8.根据权利要求1所述的内嵌触控液晶显示器，更包括：多个第四滤光片分别对应至多个第四子画素，其中所述第一周期为4，且所述多个第一滤光片、所述多个第二滤光片、所述多个第三滤光片、以及所述多个第四滤光片分别为红色(R)、绿色(G)、蓝色(B)、及白色(W)，且所述第二周期为非4的倍数。9.根据权利要求1所述的内嵌触控液晶显示器，更包括：一液晶层配置于所述彩膜基板及所述晶体管基板之间；一上偏光片配置于所述彩膜(CF)基板之上；以及一下偏光片配置于所述晶体管(TFT)基板之下。10.根据权利要求1所述的内嵌触控液晶显示器，其中所述内嵌触控液晶显示器为内嵌触控边缘场开关(FringeFieldSwitching,FFS)型液晶显示器。2CN109683386A说明书1/9页内嵌触控液晶显示器技术领域[0001]本发明是有关于一种内嵌触控液晶显示器，特别是有关于一种改善大视角色偏的内嵌触控液晶显示器。背景技术[0002]液晶显示器已经广泛应用于人们生活与生产作业之中，随着电子科技进步与显示行业的
