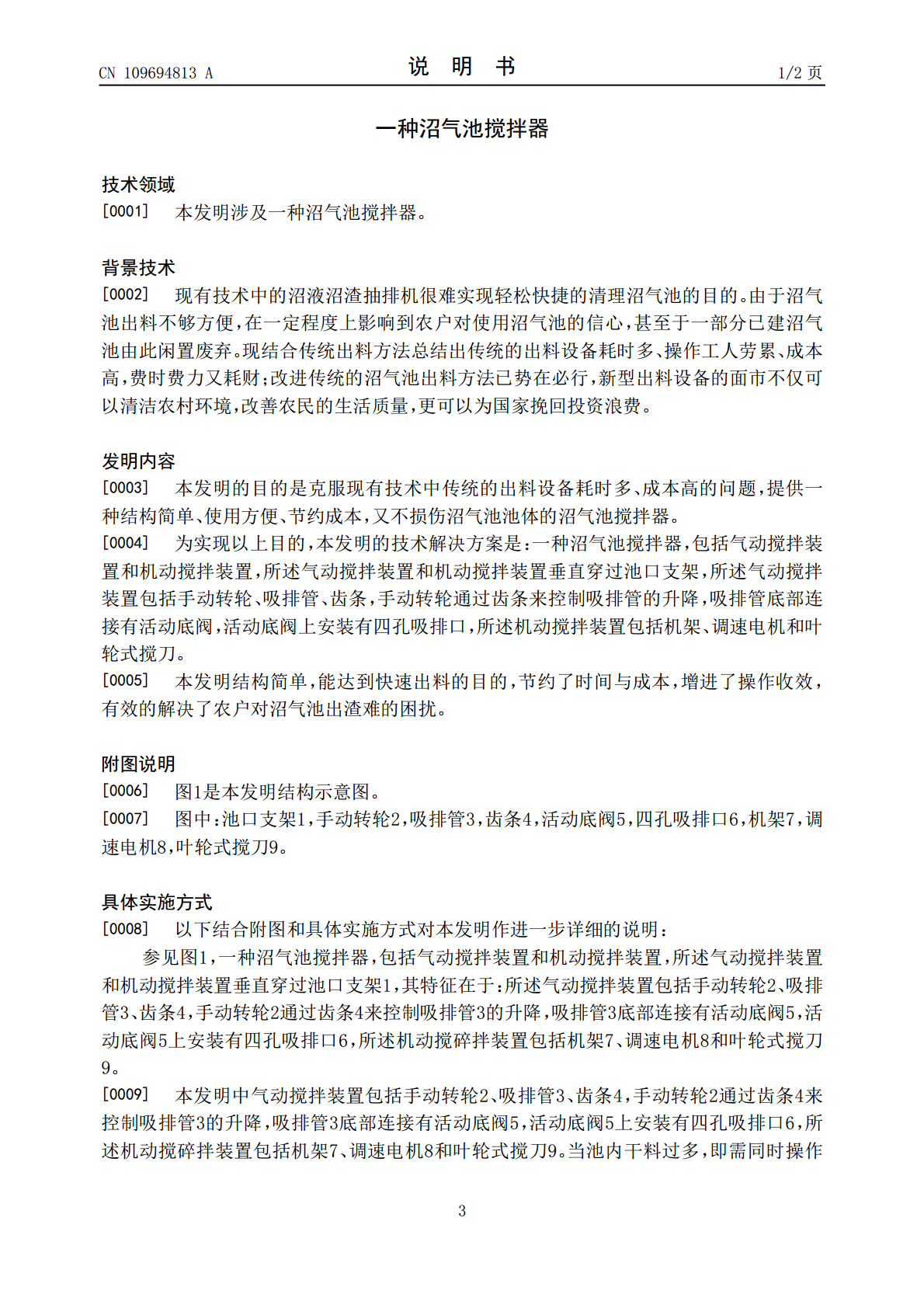

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109694813A(43)申请公布日2019.04.30(21)申请号201711000590.8(22)申请日2017.10.24(71)申请人随州职业技术学院地址441300湖北省随州市曾都区迎宾大道38号(72)发明人徐方方张杰程静(51)Int.Cl.C12M1/107(2006.01)C12M1/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种沼气池搅拌器(57)摘要一种沼气池搅拌器，包括气动搅拌装置和机动搅拌装置，所述气动搅拌装置和机动搅拌装置垂直穿过池口支架，所述气动搅拌装置包括手动转轮、吸排管、齿条，手动转轮通过齿条来控制吸排管的升降，吸排管底部连接有活动底阀，活动底阀上安装有四孔吸排口，所述机动搅拌装置包括机架、调速电机和叶轮式搅刀。CN109694813ACN109694813A权利要求书1/1页1.一种沼气池搅拌器，包括气动搅碎装置和机动搅碎装置，所述气动搅碎装置和机动搅碎装置垂直穿过池口支架（1），其特征在于：所述气动搅碎装置包括手动转轮（2）、吸排管（3）、齿条（4），手动转轮（2）通过齿条（4）来控制吸排管（3）的升降，吸排管（3）底部连接有活动底阀（5），活动底阀（5）上安装有四孔吸排口（6），所述机动搅碎装置包括机架（7）、调速电机（8）和叶轮式搅刀（9）。2CN109694813A说明书1/2页一种沼气池搅拌器技术领域[0001]本发明涉及一种沼气池搅拌器。背景技术[0002]现有技术中的沼液沼渣抽排机很难实现轻松快捷的清理沼气池的目的。由于沼气池出料不够方便，在一定程度上影响到农户对使用沼气池的信心，甚至于一部分已建沼气池由此闲置废弃。现结合传统出料方法总结出传统的出料设备耗时多、操作工人劳累、成本高，费时费力又耗财；改进传统的沼气池出料方法已势在必行，新型出料设备的面市不仅可以清洁农村环境，改善农民的生活质量，更可以为国家挽回投资浪费。发明内容[0003]本发明的目的是克服现有技术中传统的出料设备耗时多、成本高的问题，提供一种结构简单、使用方便、节约成本，又不损伤沼气池池体的沼气池搅拌器。[0004]为实现以上目的，本发明的技术解决方案是：一种沼气池搅拌器，包括气动搅拌装置和机动搅拌装置，所述气动搅拌装置和机动搅拌装置垂直穿过池口支架，所述气动搅拌装置包括手动转轮、吸排管、齿条，手动转轮通过齿条来控制吸排管的升降，吸排管底部连接有活动底阀，活动底阀上安装有四孔吸排口，所述机动搅拌装置包括机架、调速电机和叶轮式搅刀。[0005]本发明结构简单，能达到快速出料的目的，节约了时间与成本，增进了操作收效，有效的解决了农户对沼气池出渣难的困扰。附图说明[0006]图1是本发明结构示意图。[0007]图中：池口支架1，手动转轮2，吸排管3，齿条4，活动底阀5，四孔吸排口6，机架7，调速电机8，叶轮式搅刀9。具体实施方式[0008]以下结合附图和具体实施方式对本发明作进一步详细的说明：参见图1，一种沼气池搅拌器，包括气动搅拌装置和机动搅拌装置，所述气动搅拌装置和机动搅拌装置垂直穿过池口支架1，其特征在于：所述气动搅拌装置包括手动转轮2、吸排管3、齿条4，手动转轮2通过齿条4来控制吸排管3的升降，吸排管3底部连接有活动底阀5，活动底阀5上安装有四孔吸排口6，所述机动搅碎拌装置包括机架7、调速电机8和叶轮式搅刀9。[0009]本发明中气动搅拌装置包括手动转轮2、吸排管3、齿条4，手动转轮2通过齿条4来控制吸排管3的升降，吸排管3底部连接有活动底阀5，活动底阀5上安装有四孔吸排口6，所述机动搅碎拌装置包括机架7、调速电机8和叶轮式搅刀9。当池内干料过多，即需同时操作3CN109694813A说明书2/2页气、机搅拌器，以利减少搅拌时间；当池内干料较少时，可只用气动搅拌装置即可实现搅拌目的。二者工作原理是：以气动搅拌装置为主，机动搅拌装置为辅。气动搅拌装置的功能主要是利用真空压力向池内输送压力空气，以实现其水渣充分气化沸腾，在物理作用下使渣团逐渐破碎至均匀；机动搅拌装置的功能主要是基于气动搅拌装置的基础，在渣料在气动作用的影响趁其不断翻滚的条件下，旋转的叶片与渣团充分接触中将渣团搅拌打烂打散，使其逐渐均匀，细化飘浮。操作中，气动搅拌装置中的吸排管3也可在池中上下升降（池底、池中、池口），将沉积和飘浮的渣料追踪搅拌以达到目的。具体操作时，将池口支架1放置于沼气池口中，将气动搅拌装置和机动搅拌装置垂直通过池口支架1并清理好电源，旋转手动转轮2使吸排管3反复升降，齿条4是固定在吸排管3一端，可根据池内干料多少选择使用机动搅拌装置。打开调速电机8，带动机架7旋转，从而位于机架7底部的叶轮式搅拌刀9随之旋转，达到搅拌
