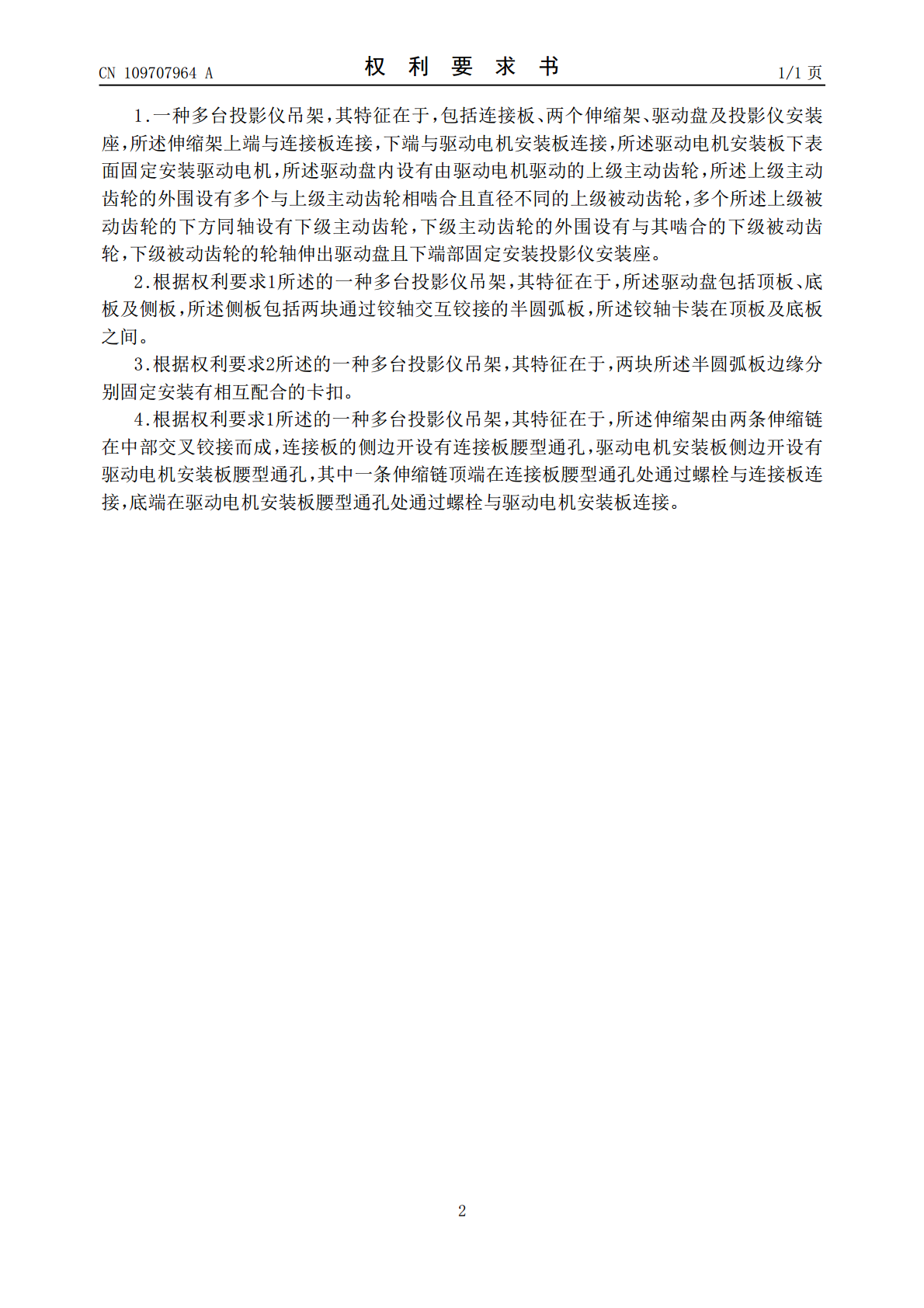

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109707964A(43)申请公布日2019.05.03(21)申请号201910142438.6H02K7/116(2006.01)(22)申请日2019.02.26G03B21/54(2006.01)(71)申请人苏州盛迪通电子科技有限公司地址215000江苏省苏州市相城区黄桥街道太阳路160号总部经济园A区06栋-D6-107室(集群登记)(72)发明人马帅(74)专利代理机构天津展誉专利代理有限公司12221代理人马廷昭(51)Int.Cl.F16M11/04(2006.01)F16M11/08(2006.01)F16M11/38(2006.01)F16M13/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多台投影仪吊架(57)摘要本发明涉及投影仪安装技术领域，尤其涉及一种多台投影仪吊架，其包括连接板、两个伸缩架、驱动盘及投影仪安装座，伸缩架上端与连接板连接，下端与驱动电机安装板连接，驱动电机安装板下表面固定安装驱动电机，驱动盘内设有由驱动电机驱动的上级主动齿轮，上级主动齿轮的外围设有多个与上级主动齿轮相啮合且直径不同的上级被动齿轮，多个所述上级被动齿轮的下方同轴设有下级主动齿轮，下级主动齿轮的外围设有与其啮合的下级被动齿轮，下级被动齿轮的轮轴伸出驱动盘且下端部固定安装投影仪安装座。本发明提供的装置能够以不同的角度同时播放多台投影仪，操作方便，运行可靠，且防止投影仪之间发生相互碰撞。CN109707964ACN109707964A权利要求书1/1页1.一种多台投影仪吊架，其特征在于，包括连接板、两个伸缩架、驱动盘及投影仪安装座，所述伸缩架上端与连接板连接，下端与驱动电机安装板连接，所述驱动电机安装板下表面固定安装驱动电机，所述驱动盘内设有由驱动电机驱动的上级主动齿轮，所述上级主动齿轮的外围设有多个与上级主动齿轮相啮合且直径不同的上级被动齿轮，多个所述上级被动齿轮的下方同轴设有下级主动齿轮，下级主动齿轮的外围设有与其啮合的下级被动齿轮，下级被动齿轮的轮轴伸出驱动盘且下端部固定安装投影仪安装座。2.根据权利要求1所述的一种多台投影仪吊架，其特征在于，所述驱动盘包括顶板、底板及侧板，所述侧板包括两块通过铰轴交互铰接的半圆弧板，所述铰轴卡装在顶板及底板之间。3.根据权利要求2所述的一种多台投影仪吊架，其特征在于，两块所述半圆弧板边缘分别固定安装有相互配合的卡扣。4.根据权利要求1所述的一种多台投影仪吊架，其特征在于，所述伸缩架由两条伸缩链在中部交叉铰接而成，连接板的侧边开设有连接板腰型通孔，驱动电机安装板侧边开设有驱动电机安装板腰型通孔，其中一条伸缩链顶端在连接板腰型通孔处通过螺栓与连接板连接，底端在驱动电机安装板腰型通孔处通过螺栓与驱动电机安装板连接。2CN109707964A说明书1/3页一种多台投影仪吊架技术领域[0001]本发明涉及投影仪安装技术领域，尤其涉及一种多台投影仪吊架。背景技术[0002]投影仪是一种利用光学元件将工件的轮廓放大，并将其投影到影屏上的光学仪器，现在已经在各企事业单位得到广泛应用。投影仪的安装一般都是通过支吊架安装在吊顶下方或者是墙壁上，这种投影仪支吊架上只能安装一台投影仪，现有市场上虽然也有能够安装多台投影仪的支吊架，但是多台投影仪要么固定不动不能旋转，要么同时旋转一定的角度，如果需要以不同的角度同时播放多台投影仪，需人工移动投影仪，比较费时费力。发明内容[0003]本发明所要解决的技术问题是提供能够以不同的角度同时播放多台投影仪，操作方便，运行可靠，且防止投影仪之间发生相互碰撞的一种多台投影仪吊架。[0004]本发明是通过以下技术方案予以实现：[0005]一种多台投影仪吊架，其包括连接板、两个伸缩架、驱动盘及投影仪安装座，所述伸缩架上端与连接板连接，下端与驱动电机安装板连接，所述驱动电机安装板下表面固定安装驱动电机，所述驱动盘内设有由驱动电机驱动的上级主动齿轮，所述上级主动齿轮的外围设有多个与上级主动齿轮相啮合且直径不同的上级被动齿轮，多个所述上级被动齿轮的下方同轴设有下级主动齿轮，下级主动齿轮的外围设有与其啮合的下级被动齿轮，下级被动齿轮的轮轴伸出驱动盘且下端部固定安装投影仪安装座。[0006]进一步，驱动盘包括顶板、底板及侧板，所述侧板包括两块通过铰轴交互铰接的半圆弧板，所述铰轴卡装在顶板及底板之间。[0007]进一步，两块所述半圆弧板边缘分别固定安装有相互配合的卡扣。[0008]进一步，伸缩架由两条伸缩链在中部交叉铰接而成，连接板的侧边开设有连接板腰型通孔，驱动电机安装板侧边开设有驱动电机安装板腰型通孔，其中一条伸缩链顶端在连接板腰型通孔处通过螺栓与连接板连接，底端在驱动电机安装
