一种地质勘测仪支撑装置.pdf

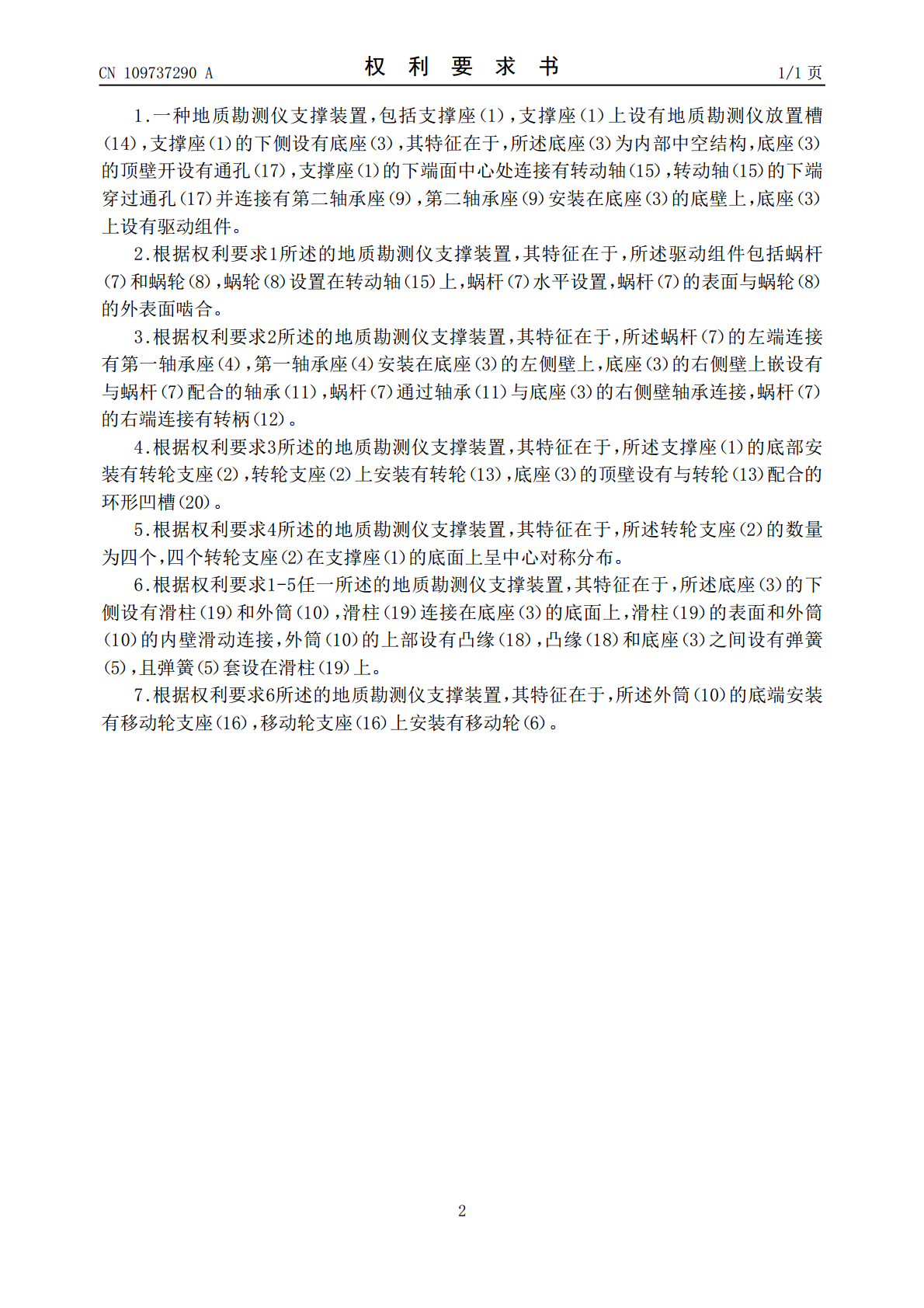

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109737290A(43)申请公布日2019.05.10(21)申请号201910060556.2(22)申请日2019.01.22(71)申请人吉林工程技术师范学院地址130000吉林省长春市宽城区凯旋路3050号(72)发明人王娜李艳秋刘强(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.F16M11/42(2006.01)F16M11/06(2006.01)F16M11/18(2006.01)F16F15/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种地质勘测仪支撑装置(57)摘要本发明涉及地质勘测设备技术领域，具体是一种地质勘测仪支撑装置，包括支撑座，支撑座上设有地质勘测仪放置槽，支撑座的下侧设有底座；所述底座为内部中空结构，底座的顶壁开设有通孔，支撑座的下端面中心处连接有转动轴，转动轴的下端穿过通孔并连接有第二轴承座，第二轴承座安装在底座的底壁上，底座上设有驱动组件。该地质勘测仪支撑装置通过第一轴承座和轴承的配合，转动转柄可以带动蜗杆转动，利用蜗杆与蜗轮的啮合进而带动蜗轮转动，蜗轮带动转动轴转动，转动轴带动支撑座转动，实现地质勘测仪的角度调节，方便地质勘测仪的使用，通过移动轮可以方便移动该地质勘测仪支撑装置。CN109737290ACN109737290A权利要求书1/1页1.一种地质勘测仪支撑装置，包括支撑座（1），支撑座（1）上设有地质勘测仪放置槽（14），支撑座（1）的下侧设有底座（3），其特征在于，所述底座（3）为内部中空结构，底座（3）的顶壁开设有通孔（17），支撑座（1）的下端面中心处连接有转动轴（15），转动轴（15）的下端穿过通孔（17）并连接有第二轴承座（9），第二轴承座（9）安装在底座（3）的底壁上，底座（3）上设有驱动组件。2.根据权利要求1所述的地质勘测仪支撑装置，其特征在于，所述驱动组件包括蜗杆（7）和蜗轮（8），蜗轮（8）设置在转动轴（15）上，蜗杆（7）水平设置，蜗杆（7）的表面与蜗轮（8）的外表面啮合。3.根据权利要求2所述的地质勘测仪支撑装置，其特征在于，所述蜗杆（7）的左端连接有第一轴承座（4），第一轴承座（4）安装在底座（3）的左侧壁上，底座（3）的右侧壁上嵌设有与蜗杆（7）配合的轴承（11），蜗杆（7）通过轴承（11）与底座（3）的右侧壁轴承连接，蜗杆（7）的右端连接有转柄（12）。4.根据权利要求3所述的地质勘测仪支撑装置，其特征在于，所述支撑座（1）的底部安装有转轮支座（2），转轮支座（2）上安装有转轮（13），底座（3）的顶壁设有与转轮（13）配合的环形凹槽（20）。5.根据权利要求4所述的地质勘测仪支撑装置，其特征在于，所述转轮支座（2）的数量为四个，四个转轮支座（2）在支撑座（1）的底面上呈中心对称分布。6.根据权利要求1-5任一所述的地质勘测仪支撑装置，其特征在于，所述底座（3）的下侧设有滑柱（19）和外筒（10），滑柱（19）连接在底座（3）的底面上，滑柱（19）的表面和外筒（10）的内壁滑动连接，外筒（10）的上部设有凸缘（18），凸缘（18）和底座（3）之间设有弹簧（5），且弹簧（5）套设在滑柱（19）上。7.根据权利要求6所述的地质勘测仪支撑装置，其特征在于，所述外筒（10）的底端安装有移动轮支座（16），移动轮支座（16）上安装有移动轮（6）。2CN109737290A说明书1/3页一种地质勘测仪支撑装置技术领域[0001]本发明涉及地质勘测设备技术领域，具体是一种地质勘测仪支撑装置。背景技术[0002]地质勘探，是通过各种手段、方法对地质进行勘查、探测，确定合适的持力层，根据持力层的地基承载力，确定基础类型，计算基础参数的调查研究活动。是在对矿产普查中发现有工业意义的矿床，为查明矿产的质和量，以及开采利用的技术条件，提供矿山建设设计所需要的矿产储量和地质资料，对一定地区内的岩石、地层、构造、矿产、水文、地貌等地质情况进行调查研究工作。[0003]地质勘测仪是进行地质勘探的主要设备，使用时，通常将地质勘测仪放置在支撑装置上，但是，现有的支撑装置大多都不能旋转，导致地质勘测仪在需要旋转角度的使用情况下就显得很不方便。发明内容[0004]本发明的目的在于提供一种地质勘测仪支撑装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种地质勘测仪支撑装置，包括支撑座，支撑座上设有地质勘测仪放置槽，用于放置地质勘测仪，支撑座的下侧设有底座；所述底座为内部中空结构，底座的顶壁开设有通孔，支撑座的下端面中心处连接有转动轴，转动轴的下端穿过通孔并连接有第二轴承座，第二轴承座安装在底
