一种电动汽车锂电池加工用打磨装置.pdf

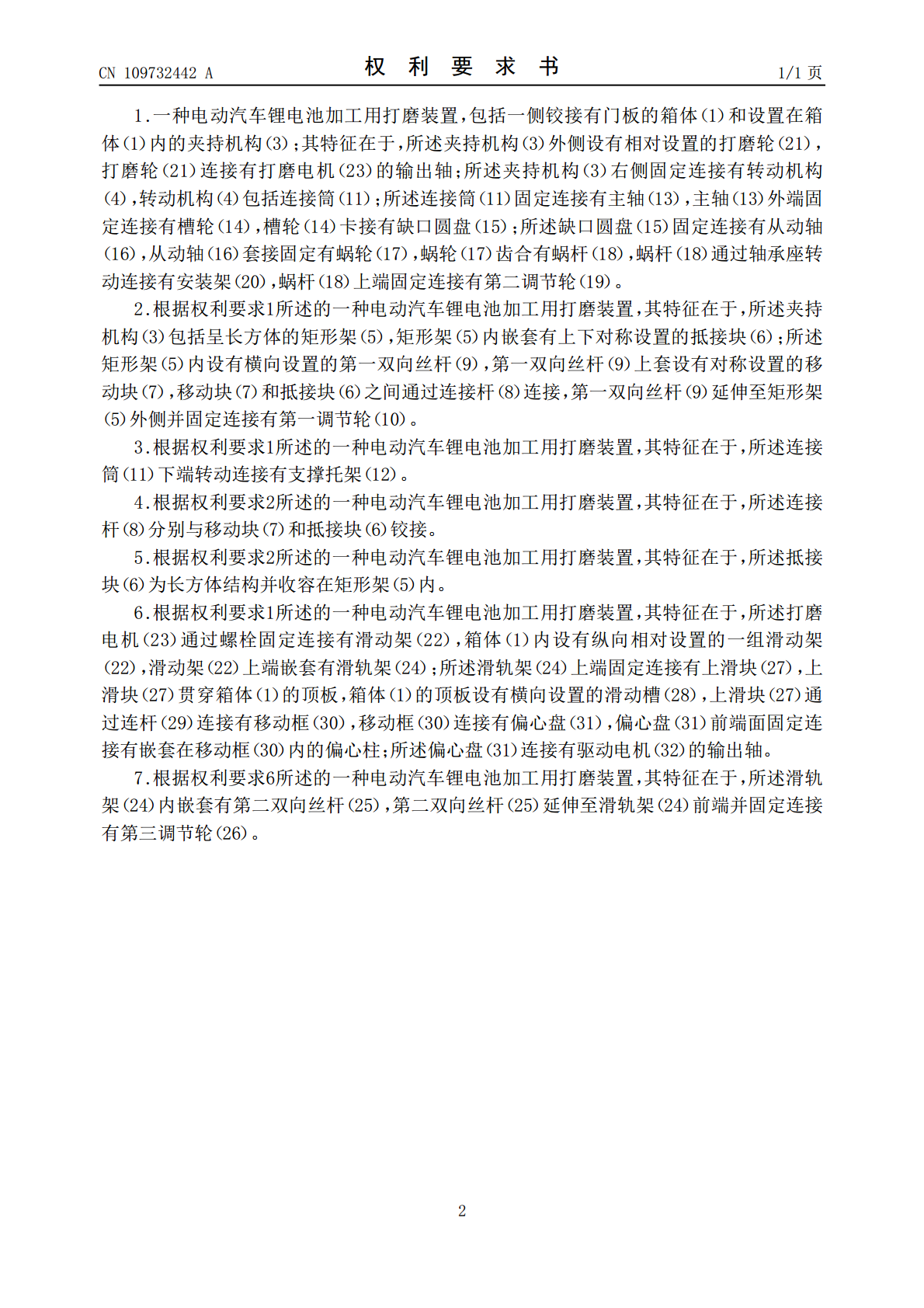

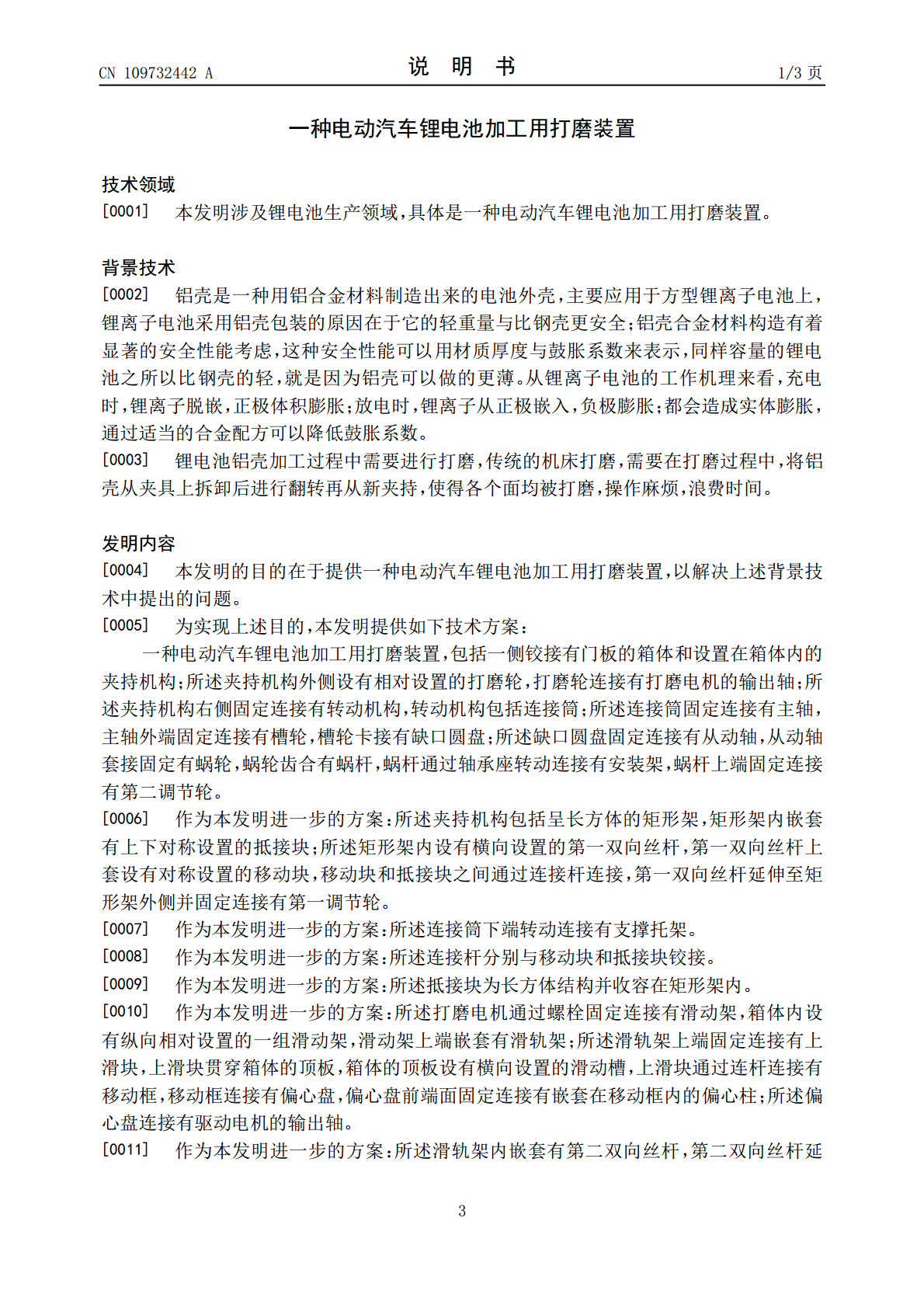

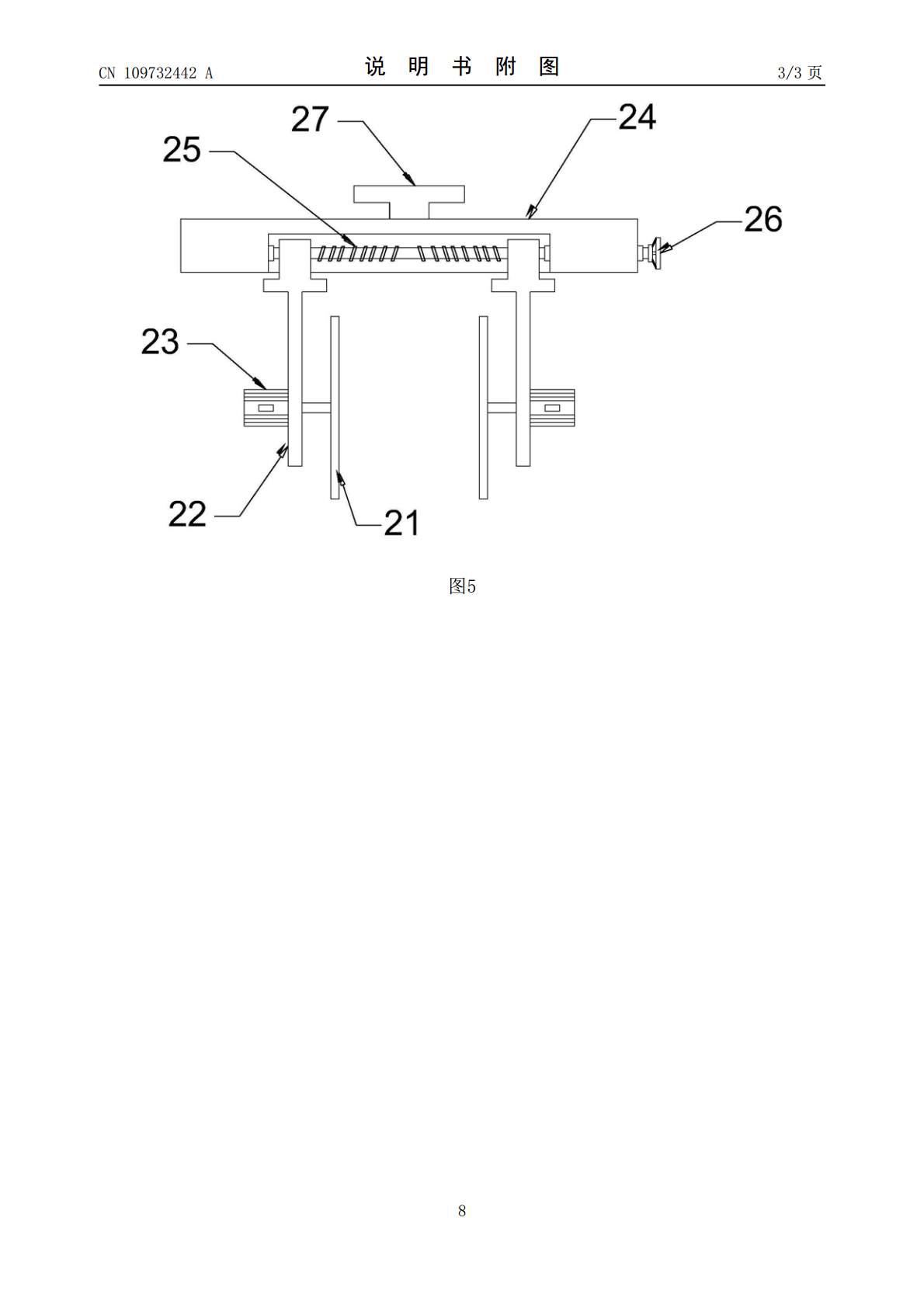

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109732442A(43)申请公布日2019.05.10(21)申请号201910148018.9B24B41/00(2006.01)(22)申请日2019.02.28(71)申请人山东海帝新能源科技有限公司地址277000山东省枣庄市薛城区永福南路6号(72)发明人刘宪法张伟(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.B24B19/00(2006.01)B24B41/06(2012.01)B24B47/16(2006.01)B24B41/02(2006.01)B24B55/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种电动汽车锂电池加工用打磨装置(57)摘要本发明公开了一种电动汽车锂电池加工用打磨装置，包括一侧铰接有门板的箱体和设置在箱体内的夹持机构，夹持机构外侧设有相对设置的打磨轮，打磨轮连接有打磨电机的输出轴；所述夹持机构右侧固定连接有转动机构。本发明通过设有抵接块、移动块、连接杆和双向丝杆的夹持机构，对锂电池铝壳进行快速夹持，方便拆卸；通过设有包括移动框、偏心盘的往复运动机构，实现打磨轮的往复运动，具有较高的打磨效率；通过设有包括槽轮机构、蜗轮蜗杆的转动机构，实现锂电池铝壳的快速换面打磨，操作方便，节约时间；通过设有包括滑轨架、滑动架和双向丝杆的打磨轮位置调节机构，适应不同规格的锂电池铝壳的打磨，具有较好的适应性。CN109732442ACN109732442A权利要求书1/1页1.一种电动汽车锂电池加工用打磨装置，包括一侧铰接有门板的箱体（1）和设置在箱体（1）内的夹持机构（3）；其特征在于，所述夹持机构（3）外侧设有相对设置的打磨轮（21），打磨轮（21）连接有打磨电机（23）的输出轴；所述夹持机构（3）右侧固定连接有转动机构（4），转动机构（4）包括连接筒（11）；所述连接筒（11）固定连接有主轴（13），主轴（13）外端固定连接有槽轮（14），槽轮（14）卡接有缺口圆盘（15）；所述缺口圆盘（15）固定连接有从动轴（16），从动轴（16）套接固定有蜗轮（17），蜗轮（17）齿合有蜗杆（18），蜗杆（18）通过轴承座转动连接有安装架（20），蜗杆（18）上端固定连接有第二调节轮（19）。2.根据权利要求1所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述夹持机构（3）包括呈长方体的矩形架（5），矩形架（5）内嵌套有上下对称设置的抵接块（6）；所述矩形架（5）内设有横向设置的第一双向丝杆（9），第一双向丝杆（9）上套设有对称设置的移动块（7），移动块（7）和抵接块（6）之间通过连接杆（8）连接，第一双向丝杆（9）延伸至矩形架（5）外侧并固定连接有第一调节轮（10）。3.根据权利要求1所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述连接筒（11）下端转动连接有支撑托架（12）。4.根据权利要求2所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述连接杆（8）分别与移动块（7）和抵接块（6）铰接。5.根据权利要求2所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述抵接块（6）为长方体结构并收容在矩形架（5）内。6.根据权利要求1所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述打磨电机（23）通过螺栓固定连接有滑动架（22），箱体（1）内设有纵向相对设置的一组滑动架（22），滑动架（22）上端嵌套有滑轨架（24）；所述滑轨架（24）上端固定连接有上滑块（27），上滑块（27）贯穿箱体（1）的顶板，箱体（1）的顶板设有横向设置的滑动槽（28），上滑块（27）通过连杆（29）连接有移动框（30），移动框（30）连接有偏心盘（31），偏心盘（31）前端面固定连接有嵌套在移动框（30）内的偏心柱；所述偏心盘（31）连接有驱动电机（32）的输出轴。7.根据权利要求6所述的一种电动汽车锂电池加工用打磨装置，其特征在于，所述滑轨架（24）内嵌套有第二双向丝杆（25），第二双向丝杆（25）延伸至滑轨架（24）前端并固定连接有第三调节轮（26）。2CN109732442A说明书1/3页一种电动汽车锂电池加工用打磨装置技术领域[0001]本发明涉及锂电池生产领域，具体是一种电动汽车锂电池加工用打磨装置。背景技术[0002]铝壳是一种用铝合金材料制造出来的电池外壳，主要应用于方型锂离子电池上，锂离子电池采用铝壳包装的原因在于它的轻重量与比钢壳更安全；铝壳合金材料构造有着显著的安全性能考虑，这种安全性能可以用材质厚度与鼓胀系数来表示，同样容量的锂电池之所以比钢壳的轻，就是因为铝壳可以做的更薄。从锂离子电池的工作机理来看，充电时，锂离子脱嵌，正极体积膨胀
