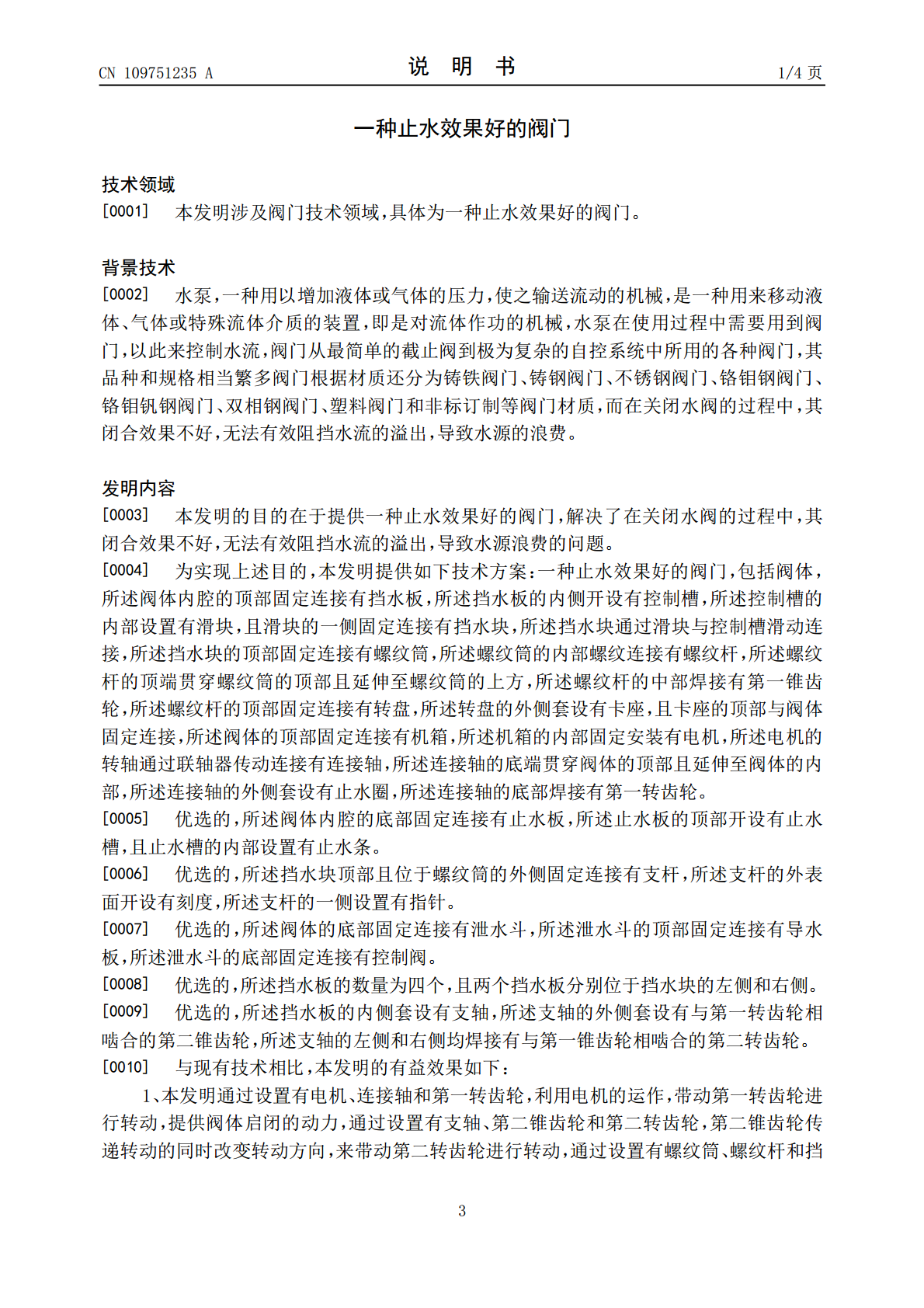

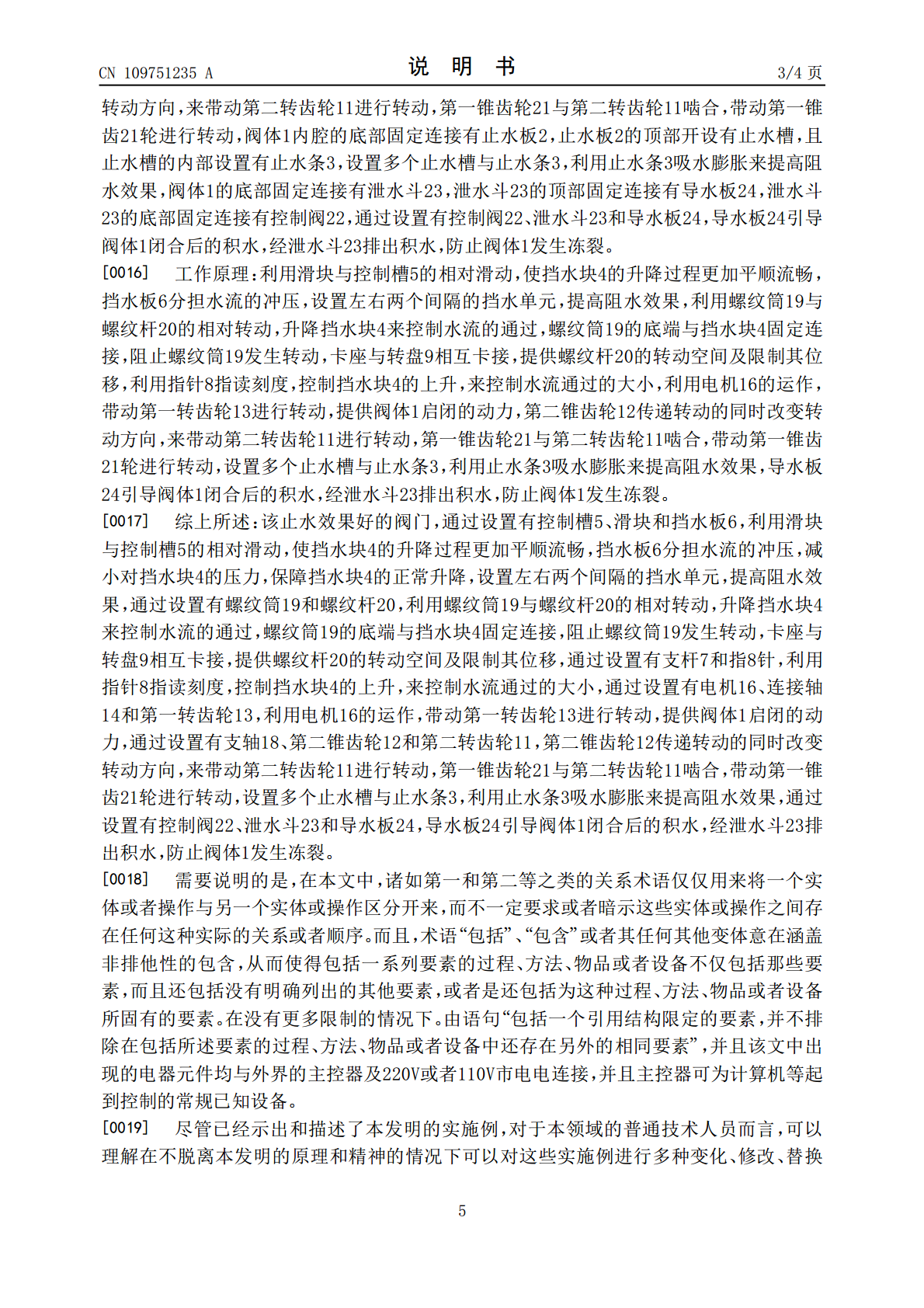

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109751235A(43)申请公布日2019.05.14(21)申请号201711060804.0(22)申请日2017.11.02(71)申请人扬州新业光电科技有限公司地址225200江苏省扬州市江都区仙城工业园区（正谊村境内）(72)发明人不公告发明人(51)Int.Cl.F04B53/10(2006.01)F04B49/22(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种止水效果好的阀门(57)摘要本发明公开了一种止水效果好的阀门，包括阀体，所述阀体内腔的顶部固定连接有挡水板，所述挡水板的内侧开设有控制槽，所述控制槽的内部设置有滑块，且滑块的一侧固定连接有挡水块，所述挡水块通过滑块与控制槽滑动连接，所述挡水块的顶部固定连接有螺纹筒。本发明通过设置有电机、连接轴和第一转齿轮，利用电机的运作，带动第一转齿轮进行转动，提供阀体启闭的动力，通过设置有支轴、第二锥齿轮和第二转齿轮，第二锥齿轮传递转动的同时改变转动方向，来带动第二转齿轮进行转动，利用螺纹筒与螺纹杆的相对转动，升降挡水块来控制水流的通过，设置多个止水槽与止水条，利用止水条吸水膨胀来提高阻水效果。CN109751235ACN109751235A权利要求书1/1页1.一种止水效果好的阀门，包括阀体（1），其特征在于：所述阀体（1）内腔的顶部固定连接有挡水板（6），所述挡水板（6）的内侧开设有控制槽（5），所述控制槽（5）的内部设置有滑块，且滑块的一侧固定连接有挡水块（4），所述挡水块（4）通过滑块与控制槽（5）滑动连接，所述挡水块（4）的顶部固定连接有螺纹筒（19），所述螺纹筒（19）的内部螺纹连接有螺纹杆（20），所述螺纹杆（20）的顶端贯穿螺纹筒（19）的顶部且延伸至螺纹筒（19）的上方，所述螺纹杆（20）的中部焊接有第一锥齿轮（21），所述螺纹杆（20）的顶部固定连接有转盘（9），所述转盘（9）的外侧套设有卡座（10），且卡座（10）的顶部与阀体（1）固定连接，所述阀体（1）的顶部固定连接有机箱（15），所述机箱（15）的内部固定安装有电机（16），所述电机（16）的转轴通过联轴器传动连接有连接轴（14），所述连接轴（14）的底端贯穿阀体（1）的顶部且延伸至阀体（1）的内部，所述连接轴（14）的外侧套设有止水圈（17），所述连接轴（14）的底部焊接有第一转齿轮（13）。2.根据权利要求1所述的一种止水效果好的阀门，其特征在于：所述阀体（1）内腔的底部固定连接有止水板（2），所述止水板（2）的顶部开设有止水槽，且止水槽的内部设置有止水条（3）。3.根据权利要求1所述的一种止水效果好的阀门，其特征在于：所述挡水块（4）顶部且位于螺纹筒（19）的外侧固定连接有支杆（7），所述支杆（7）的外表面开设有刻度，所述支杆（7）的一侧设置有指针（8）。4.根据权利要求1所述的一种止水效果好的阀门，其特征在于：所述阀体（1）的底部固定连接有泄水斗（23），所述泄水斗（23）的顶部固定连接有导水板（24），所述泄水斗（23）的底部固定连接有控制阀（22）。5.根据权利要求1所述的一种止水效果好的阀门，其特征在于：所述挡水板（6）的数量为四个，且两个挡水板（6）分别位于挡水块（4）的左侧和右侧。6.根据权利要求1所述的一种止水效果好的阀门，其特征在于：所述挡水板（6）的内侧套设有支轴（18），所述支轴（18）的外侧套设有与第一转齿轮（13）相啮合的第二锥齿轮（12），所述支轴（18）的左侧和右侧均焊接有与第一锥齿轮（21）相啮合的第二转齿轮（11）。2CN109751235A说明书1/4页一种止水效果好的阀门技术领域[0001]本发明涉及阀门技术领域，具体为一种止水效果好的阀门。背景技术[0002]水泵，一种用以增加液体或气体的压力，使之输送流动的机械，是一种用来移动液体、气体或特殊流体介质的装置，即是对流体作功的机械，水泵在使用过程中需要用到阀门，以此来控制水流，阀门从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多阀门根据材质还分为铸铁阀门、铸钢阀门、不锈钢阀门、铬钼钢阀门、铬钼钒钢阀门、双相钢阀门、塑料阀门和非标订制等阀门材质，而在关闭水阀的过程中，其闭合效果不好，无法有效阻挡水流的溢出，导致水源的浪费。发明内容[0003]本发明的目的在于提供一种止水效果好的阀门，解决了在关闭水阀的过程中，其闭合效果不好，无法有效阻挡水流的溢出，导致水源浪费的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种止水效果好的阀门，包括阀体，所述阀体内腔的顶部固定连接有挡水板，所述挡水板的内侧开设有控制槽，所述控制槽的内部设置有滑块，且滑块的一侧固定连接有挡水块，所述
