一种血液透析装置.pdf

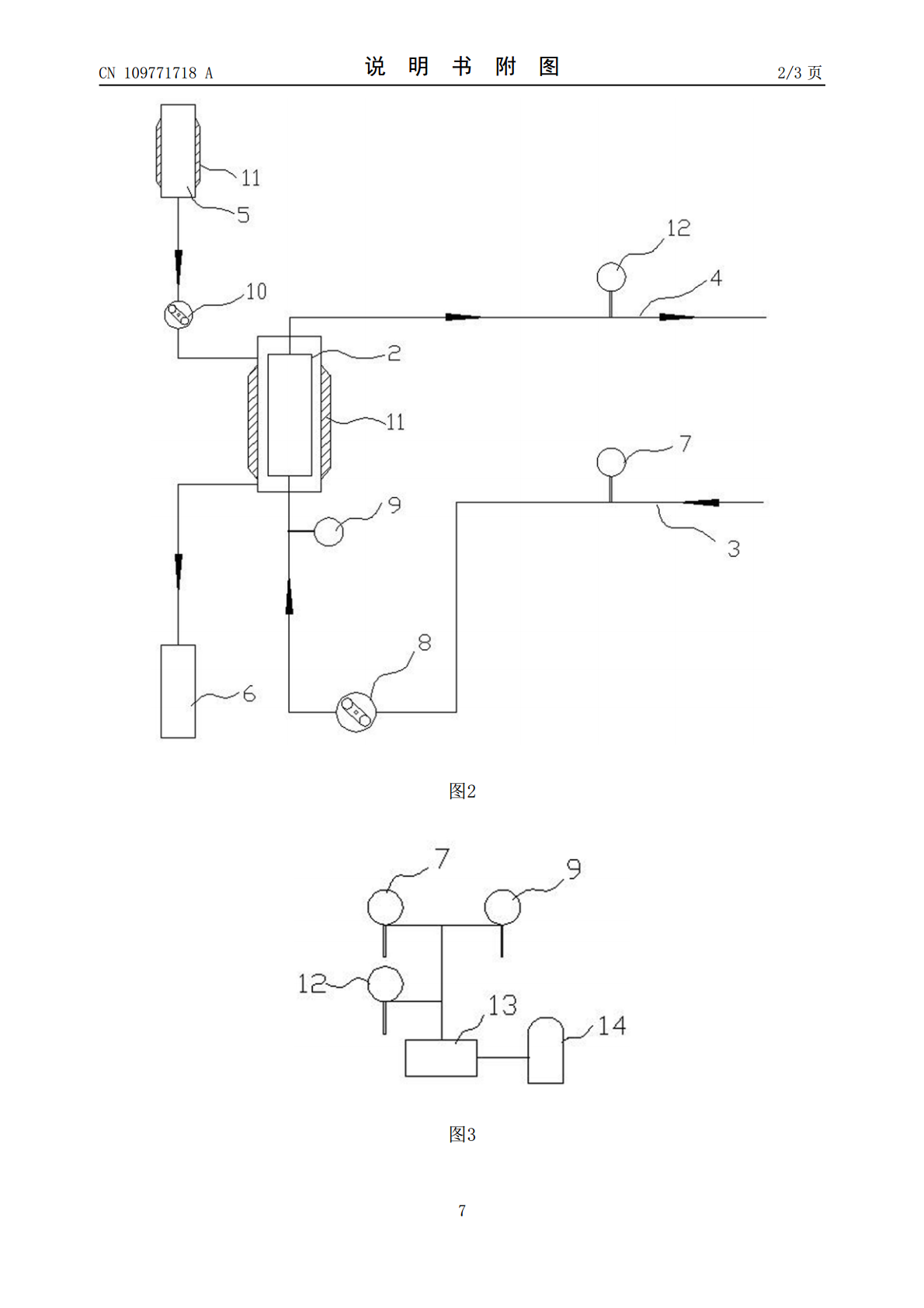

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109771718A(43)申请公布日2019.05.21(21)申请号201711124184.2(22)申请日2017.11.14(71)申请人尚美蓉地址443500湖北省宜昌市长阳县人民医院血透室(72)发明人尚美蓉(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人彭娅(51)Int.Cl.A61M1/16(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种血液透析装置(57)摘要本发明公开一种血液透析装置，包括透析装置本体，透析装置本体内设有血液透析器，血液透析器的血液入口端与待净化血液管路一端连接，血液出口端与已净化血液管路一端连接，透析液进口端通过管路与新透析液添加罐连接，透析液出口端通过管路与废透析液收集罐连接；待净化血液管路上依次设有第一压力传感器、血液泵和第二压力传感器，新透析液添加罐所在管路上设有进液泵，血液透析器表面和新透析液添加罐表面均设有电热保温套；透析装置本体底部设有可升降压盘和带刹车的万向轮；本发明装置使得血液透析器在新增透析液后能够快速调整温度到合适值，同时整个装置在停止后能够快速稳定地固定，且不容易发生摇晃。CN109771718ACN109771718A权利要求书1/1页1.一种血液透析装置，包括透析装置本体（1），其特征在于：所述透析装置本体（1）内设有血液透析器（2），所述血液透析器（2）的血液入口端与待净化血液管路（3）一端连接，所述血液透析器（2）的血液出口端与已净化血液管路（4）一端连接，所述血液透析器（2）的透析液进口端通过管路与新透析液添加罐（5）连接，所述血液透析器（2）的透析液出口端通过管路与废透析液收集罐（6）连接；所述待净化血液管路（3）上依次设有第一压力传感器（7）、血液泵（8）和第二压力传感器（9），所述新透析液添加罐（5）所在管路上设有进液泵（10），所述血液透析器（2）表面和新透析液添加罐（5）表面均设有电热保温套（11），所述已净化血液管路（4）上设有第三压力传感器（12），所述第一压力传感器（7）、第二压力传感器（9）和第三压力传感器（12）均与控制器（13）连接，所述控制器（13）与报警器（14）连接；所述透析装置本体（1）底部设有可升降压盘（15）和带刹车的万向轮（16）。2.根据权利要求1所述的一种血液透析装置，其特征在于：所述可升降压盘（15）包括竖直设于透析装置本体（1）底部的电动伸缩杆（15.1），所述电动伸缩杆（15.1）底部与呈喇叭形的橡胶压盘（15.2）连接，所述橡胶压盘（15.2）底部为锯齿状。3.根据权利要求1所述的一种血液透析装置，其特征在于：所述透析装置本体（1）顶部设有电动升降杆（17），所述电动升降杆（17）顶部设有支撑杆（18），所述支撑杆（18）一端设有挂钩（19），另一端设有消毒液瓶（20）。4.根据权利要求1所述的一种血液透析装置，其特征在于：所述透析装置本体（1）包括两个箱体结构，其中一个箱体结构内设置血液透析器（2），血液透析器（2）的上下两端设置固定夹板（21），血液透析器（2）侧部与箱体侧壁之间设置缓冲弹簧（22）；另一个箱体结构内用于放置新透析液添加罐（5）和废透析液收集罐（6）。5.根据权利要求1或5所述的一种血液透析装置，其特征在于：所述透析装置本体（1）侧壁上还设有箱门（23），所述箱门（23）上设有把手（24）。2CN109771718A说明书1/3页一种血液透析装置技术领域[0001]本发明涉及医疗设备领域，具体地指一种血液透析装置。背景技术[0002]血液透析（hemodialysis，HD）是急慢性肾功能衰竭患者肾脏替代治疗方式之一。它通过将体内血液引流至体外，经一个由无数根空心纤维组成的透析器中，血液与含机体浓度相似的电解质溶液（透析液）在一根根空心纤维内外，通过弥散/对流进行物质交换，清除体内的代谢废物、维持电解质和酸碱平衡；同时清除体内过多的水分，并将经过净化的血液回输的整个过程称为血液透析。[0003]然而目前的血液透析设备存在以下缺陷：新透析液添加罐内的透析液在进入透析器前，其透析液温度没有预热，导致进入透析器后，使得整个透析器里面的血液和透析液产生温度波动，透析器本身的温度调控装置需要较长时间才能将温度调整到合适值，降低了透析效率；同时整个血液透析装置在转移到相应病房后，对其固定较为松懈，仅靠刹车脚轮停止整个装置后，也会产生摇晃，带来安全隐患。发明内容[0004]本发明的目的在于克服上述不足，提供一种血液透析装置，使得血液透析器在新增透析液后能够快速调整温度到合适值，同时整个装置在停止后能够快速稳定地固定，且不容易发生摇晃。[0005]本发明为解决上述技术问题，
